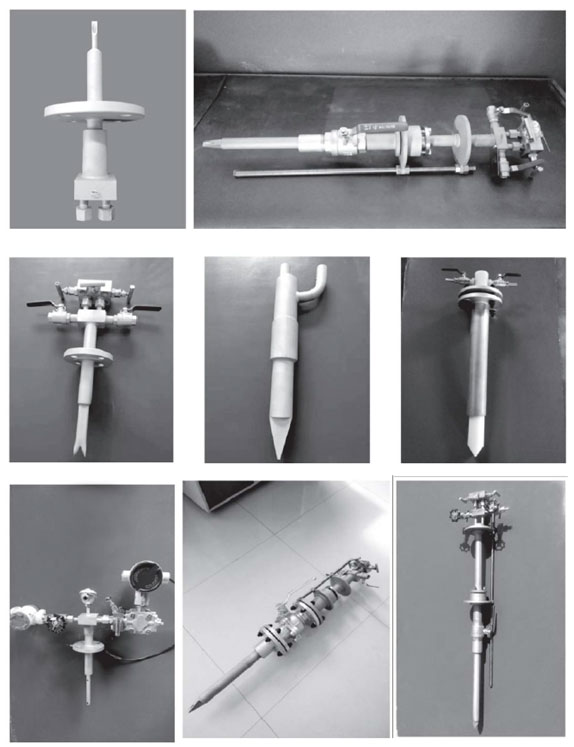

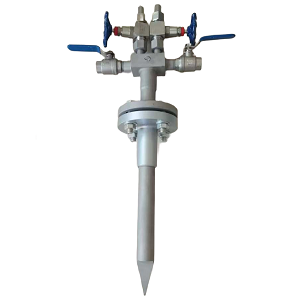

Medidor de vazão Pitoba

1. Visão geral do produto

O medidor de vazão Pitoba é um medidor de vazão de tubo de Pitot com função de média, projetado para a medição confiável de fluxos de gás, vapor e líquido em processos industriais.

É especialmente adequado para meios agressivos e sujos, como gases de combustão, gases de fornos de coque, gases de altos-fornos e gases de carvão que contenham poeira, alcatrão ou outros contaminantes.

Os meios de medição típicos incluem:

• Gases: ar (ar primário/secundário), oxigênio, hidrogênio, gás seco, gás de conversor, gás de alto-forno, gás de produtor, gás de coqueria, gás natural, GLP, gás de combustão, gás de processo químico, etc.
• Vapor: vapor superaquecido, vapor saturado, vapor úmido, vapor bidirecional.
• Líquidos: água, tubulações de água parcialmente cheias, óleo de lavagem, óleo magro, óleo leve, alcatrão, óleo pesado, petróleo bruto, líquidos corrosivos, parafina e líquidos de processo.

2. Por que o medidor de vazão Pitoba?

A operação industrial de longo prazo comprovou que o medidor de vazão Pitoba resolve desafios que são difíceis para os medidores de vazão convencionais:

1. Resiste ao bloqueio e ao desgaste na medição da velocidade e do volume do ar primário na indústria de energia.
2. Realiza medições de vapor principal em altas temperaturas, altas pressões e altas velocidades.
3. Reduz os problemas de incrustação ao medir diversos gases industriais.
4. Funciona tanto em tubulações de diâmetro muito pequeno quanto muito grande (de 20 mm a 8000 mm) e em condições de baixo fluxo.
5. Suporta instalação com a torneira ligada/pressurizada sem necessidade de desligamento.
6. Permite a limpeza e dragagem online sem interromper a produção.
7. Pode ser utilizado em seções transversais de tubulações não padronizadas (quadrada, retangular, losangular, trapezoidal, elíptica, triangular, etc.).
8. Suporta calibração e verificação com múltiplos dispositivos de inspeção.
9. Capaz de medir meios de alta viscosidade, como petróleo bruto, alcatrão e óleo pesado.
10. Ainda é possível medir onde a tubulação reta é insuficiente.

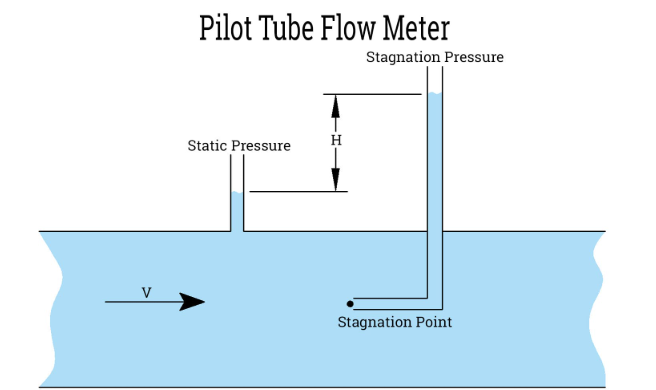

3. Princípio de funcionamento (Tecnologia do tubo de Pitot)

O princípio de funcionamento da barra de Pitot baseia-se no tubo de Pitot.

O medidor de vazão Pitoba é um medidor de vazão de tubo de Pitot com média. É um medidor de vazão de pressão diferencial projetado de acordo com a norma ISO 3966 (Medição de vazão de fluido em condutos fechados — Método da área de velocidade usando tubos de pressão estática de Pitot).

Como funciona:

1. O sensor (barra de Pitot) é inserido no centro da tubulação.
2. A porta de medição de pressão total na sonda está voltada diretamente para o fluxo.
3. O sensor mede duas pressões no mesmo local:
   • Pressão total (de estagnação)
   • Pressão estática
4. A diferença entre a pressão total e a pressão estática é a pressão dinâmica do fluido. Essa pressão diferencial está diretamente relacionada à velocidade do fluxo naquele ponto.
5. O medidor utiliza uma estrutura de Pitot de média para estabelecer uma relação calibrada entre a pressão diferencial medida e a velocidade média do fluxo na seção transversal da tubulação.
6. A taxa de fluxo é então calculada a partir de:
   • a velocidade média do fluxo, e
   • a área efetiva da seção transversal interna do tubo.

Esses sinais são enviados a um computador de vazão ou sistema DCS. O sistema realiza a compensação de temperatura e pressão e fornece:

• pressão diferencial
• pressão estática
• temperatura
• vazão instantânea
• fluxo totalizado
• velocidade
• calor/energia (para vapor)

Este princípio baseado no tubo de Pitot é consolidado e confiável na indústria aeroespacial. Os tubos de Pitot são amplamente utilizados em testes em túnel de vento, testes aerodinâmicos de motores de aeronaves e até mesmo como sensores de velocidade em aeronaves.

4. Características de desempenho

1. Economia de energia / perda de pressão praticamente nula
   A sonda Pitoba é geralmente feita de aço inoxidável com um diâmetro inferior a ~30 mm, introduzindo assim uma obstrução mínima na tubulação. Comparada com placas de orifício tradicionais e outros elementos de estrangulamento, a perda de pressão é extremamente baixa, reduzindo o custo operacional.
2. Capacidade para altas temperaturas e altas pressões
   A sonda é fabricada em aço inoxidável 304/316 ou ligas especiais, dependendo do fluido. Pode operar até 650 °C na configuração padrão e até 800 °C ou mais com designs especiais (revestimentos cerâmicos como Al₂O₃). As classificações de pressão padrão são de até 25 MPa e até 32 MPa estão disponíveis para aplicações especiais.
3. Alta confiabilidade em serviços com sujeira.
   Os canais de pressão internos são projetados de forma que o meio em seu interior permaneça praticamente estático, dificultando a entrada de partículas ou alcatrão. Isso contribui para manter a precisão por longos períodos, mesmo em gases com poeira e alcatrão, como gases de combustão.
4. Instalação fácil

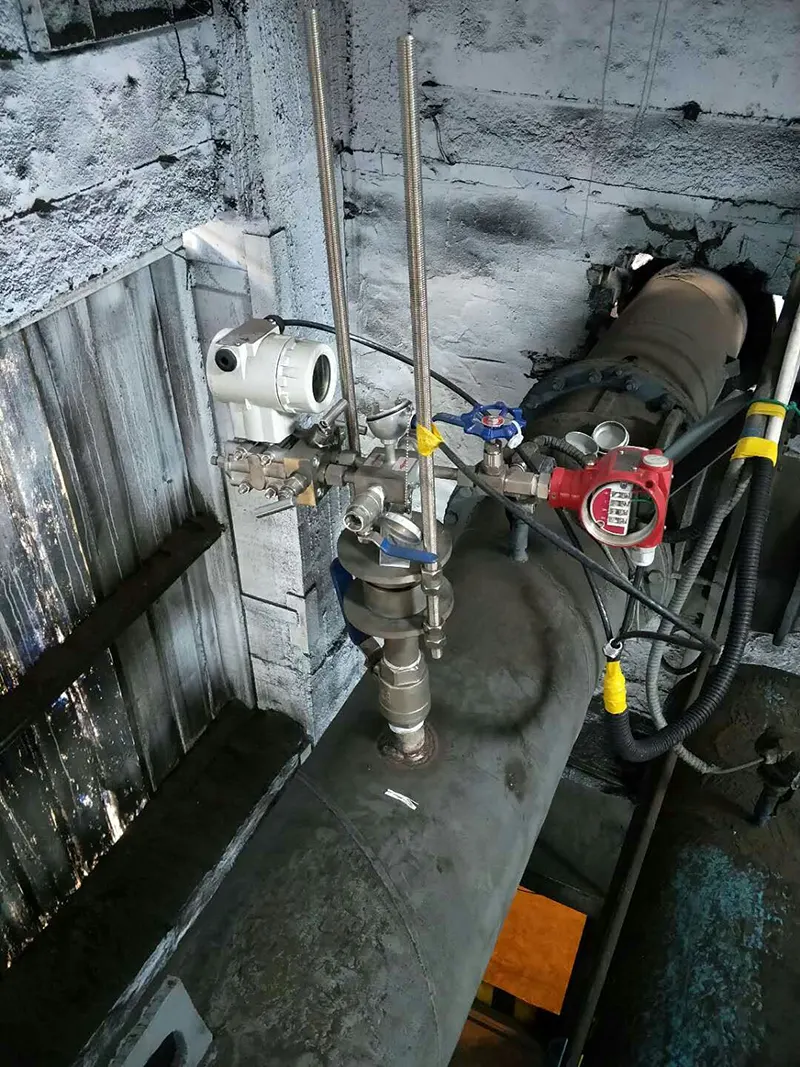

   A instalação requer apenas perfuração/derivação a quente na tubulação e inserção da sonda no eixo central. O medidor de vazão pode ser soldado ou flangeado no local. A instalação pressurizada (derivação a quente) é possível em muitos casos.
5. Baixa manutenção
   O elemento de medição primário (sonda) em si normalmente não requer manutenção de rotina. Apenas a calibração periódica de zero/span do transmissor de pressão diferencial e a verificação do sinal analógico para o instrumento secundário são necessárias.
6. Ampla faixa de medição
   • Fluxo de gás ≥ ~6 m/s
   • Fluxo de líquido ≥ ~0,5 m/s
     Isso o torna adequado tanto para vazões baixas quanto para tubulações de grande diâmetro. Pode ser usado com gases, vapor e líquidos, incluindo alcatrão, petróleo bruto, óleo pesado e soluções químicas.
7. Geometria de tubo flexível
   Ao contrário de muitos medidores de vazão em linha que exigem tubulações circulares e longos trechos retos, essa tecnologia pode ser aplicada a tubulações com seções transversais circulares, elípticas, quadradas, retangulares, triangulares, trapezoidais e outras. Ela também tolera trechos retos mais curtos.
8. instrumentos secundários inteligentes

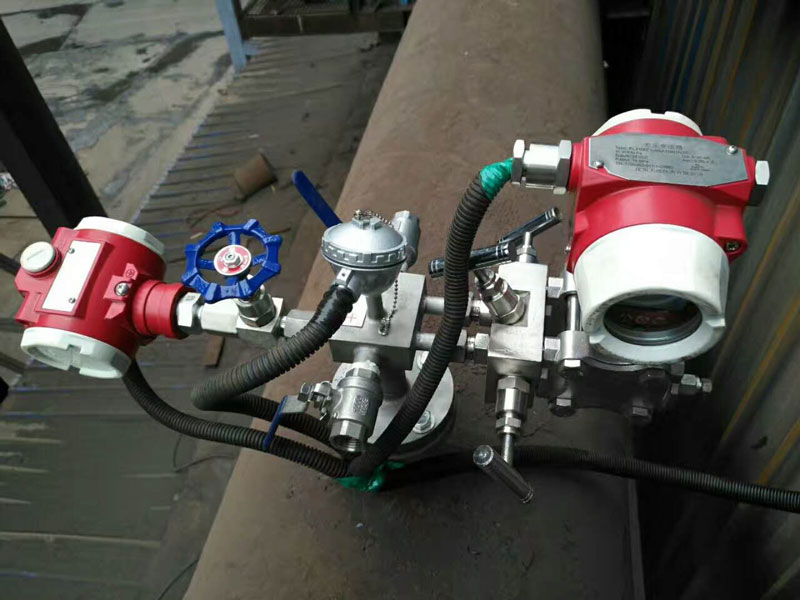

   O medidor de vazão Pitoba pode ser emparelhado com transmissores/integradores inteligentes para exibição digital local e comunicação remota (com o DCS/SCADA da planta) para suportar o monitoramento centralizado.
9. disponibilidade online
   Para pontos de medição que não podem ser desligados, a sonda pode ser instalada, limpa ou dragada online, mesmo em meios com alta contaminação.

5. Especificações Técnicas

6. Resumo

O medidor de vazão Pitoba é um medidor de vazão de tubo de Pitot com média, baseado na norma ISO 3966, com aplicabilidade extremamente ampla: gás, vapor ou líquido; limpo ou sujo; baixa ou alta temperatura; baixa ou alta pressão; tubulações de pequeno ou extremamente grande porte.

Ele combina baixa perda de pressão, instalação simples, capacidade de manutenção online e compensação inteligente (pressão + temperatura) para fornecer medições de fluxo estáveis e precisas em ambientes industriais exigentes.
