Como medir o fluxo de esgoto? - Medidores de vazão magnéticos para águas residuais

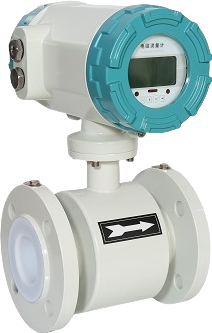

Um medidor de vazão magnético é um tipo de medidor de vazão de efluente que não consiste em partes móveis. É ideal para medir efluentes ou águas residuais e outros líquidos condutores. O medidor de fluxo de águas residuais é um dispositivo de medição de fluxo de águas residuais para medir o fluxo de volume de vários fluidos condutores ou meio sólido líquido em um tubo. É amplamente utilizado em metalurgia, fabricação de papel, conservação de água, proteção ambiental, impressão e tingimento, petróleo, carvão e outros campos industriais. Pode ser usado para medir o fluxo de volume de várias soluções ácidas, alcalinas e salinas, chorume, polpa, polpa de papel, chorume de água de carvão, chorume, fibra de celulose, xarope de milho, leite de cal, esgoto, drenagem, peróxido de hidrogênio, cerveja, mosto , várias bebidas e outro meio líquido condutor.Em outras palavras, é um transdutor que registra o fluxo de líquido medindo a tensão produzida através do líquido quando flui através de um campo magnético. O medidor de vazão para água efluente normalmente é composto por um transmissor e um sensor que trabalha em conjunto para medir o fluxo. O sensor de fluxo magnético mede a tensão induzida à medida que o líquido passa através de um tubo. O transmissor de fluxo magnético, por outro lado, pega a tensão gerada como resultado do fluxo de líquido e a converte em uma medição que, por sua vez, é transmitida a um sistema de controle centralizado. Para capturar essa medição de fluxo, precisamos entender o funcionamento desse medidor de fluxo.


Princípio do medidor de fluxo magnético

Um medidor de fluxo de águas residuais usa o princípio de indução eletromagnética de Faraday para determinar a velocidade dos fluidos que fluem através de um tubo. A eletricidade é gerada por esse princípio, onde os fios viajam através de um campo magnético para gerar uma tensão. Portanto, o mesmo princípio pode ser aplicado em medidores de vazão onde o campo magnético é direcionado ou canalizado através do líquido que flui para um tubo. Isso é feito conectando bobinas eletromagnéticas em ambos os lados de um tubo de fluxo não condutor. O tubo de fluxo não é magnético para facilitar a penetração do magnetismo e do campo magnético através do líquido.

Seguindo a lei de Faraday, o fluxo do líquido condutor através do campo magnético faz com que um sinal de tensão seja registrado. Tais sinais são capturados por sensores nas paredes do tubo de fluxo. A tensão gerada está sujeita à velocidade do fluido que flui. O transmissor captura o sinal de tensão e o processa para determinar o fluxo do líquido.

Os dispositivos de medição de fluxo de águas residuais são famosos em seu uso devido a seus atributos. Exploramos as razões pelas quais sua aplicação é vasta.

Vantagens do medidor de vazão magnético para água de esgoto

  1. Os medidores de vazão de águas residuais não possuem peças móveis e geralmente não são invasivos, o que os torna duradouros devido a reduções de paradas e redução na taxa de reparo.
  2. Os requisitos elétricos para alguns medidores de efluentes podem chegar a 15 watts, tornando-os fáceis de consumir.
  3. Eles são capazes de lidar com ácidos e bases corrosivos, pois seu revestimento interno consiste em materiais resistentes à corrosão.
  4. Eles podem medir facilmente o fluxo multidirecional, a jusante ou a montante
  5. Os medidores de vazão magnéticos requerem uma quantidade relativamente pequena de eletrodo de metal para sua funcionalidade.

Medidor de vazão eletromagnético para água suja Especificações

Todo medidor de fluxo eletromagnético opera com base na lei de Faraday, que destaca a relação entre um condutor em movimento (fluido) e a tensão resultante criada. Ao escolher um tipo específico de medidor de fluxo de águas residuais, as seguintes considerações são essenciais;

Condutividade da mídia, custo, precisão, velocidade do fluxo e facilidade de uso. Outros fatores como ambientes perigosos, tamanho e capacidade e design de tubos também são especificações integrais a serem consideradas.

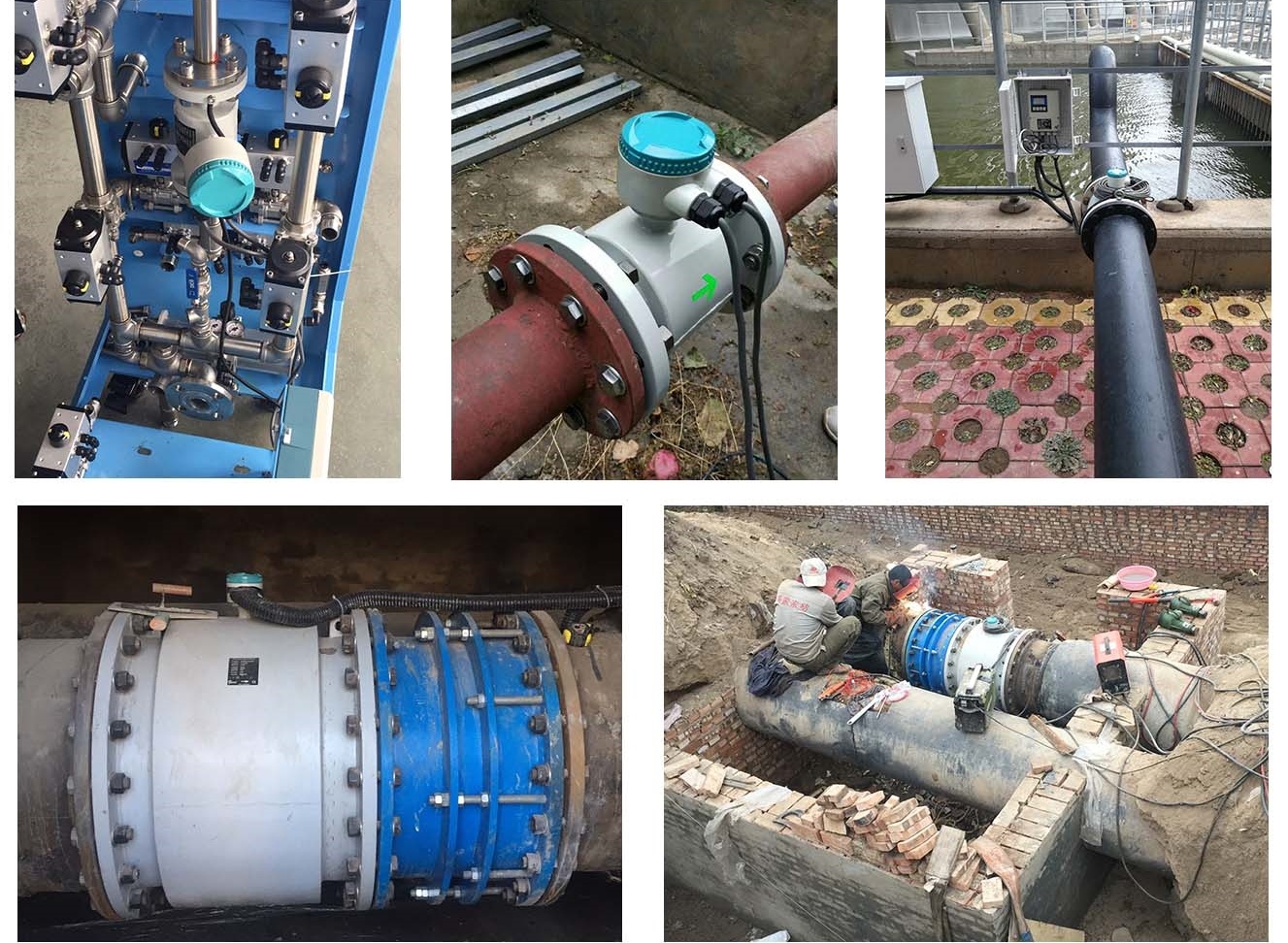

Como instalar o medidor de fluxo de águas residuais

Quando o medidor de vazão é instalado, o eixo do eletrodo de medição deve ser semelhante à direção horizontal e o tubo de medição deve estar cheio de líquido. Não deve haver campo eletromagnético forte perto do medidor de vazão, com muito espaço para instalação e manutenção. Se o tubo de medição tiver vibração, deve haver um suporte fixo nos dois lados do medidor de vazão. A distância entre o ponto de mistura e o medidor de vazão deve ser de pelo menos 30 D (D é o diâmetro interno do medidor de vazão) para medir o líquido de mistura de diferentes meios. Para facilitar a limpeza e manutenção do medidor de vazão no futuro, o tubo de derivação deve ser instalado. Ao instalar o medidor de vazão do revestimento PTEF, os parafusos que conectam dois flanges devem ser devidamente apertados, ou o revestimento PTEF é esmagado facilmente. E é melhor usarmos a chave dinamométrica.

Fabricantes de medidor de fluxo de esgoto

Existem muitas fábricas de medidores de vazão de esgoto para produzir medidores de vazão magnéticos. Tais como ABB, Kronhe, Yokogawa, Siemens.etc. Mas a Silver Automation Instruments fornece medidores de fluxo magnético de águas residuais baratos e robustos para os clientes como substituto econômico da marca de ponta.

Conclusão do medidor de vazão EM

é aconselhável contratar o serviço de um técnico qualificado, em vez de implementar uma abordagem de bricolage para tirar o melhor proveito da sua compra do medidor de vazão de esgoto.
