Medidor de vazão magnético

O medidor de vazão magnético oferece muitas vantagens óbvias em relação à medição e instrumentação de vazão tradicionais em uma ampla gama de aplicações. Ele mede líquidos condutores, incluindo fluidos com partículas, como celulose, esgoto industrial, águas residuais residenciais, leite, sucos, soluções químicas agressivas e assim por diante.
O medidor de vazão indutivo magnético é composto por um transmissor de vazão e um sensor de vazão; é um tipo de medidor de vazão volumétrico que detecta a vazão de líquidos em tubulações fechadas e não possui partes móveis dentro do sensor magnético, o que reduz a necessidade de manutenção. A vantagem do medidor de vazão indutivo é que ele pode medir líquidos sujos, mesmo com sólidos em seu interior, como lama, graxa e lama. Além disso, a medição da vazão não é afetada pelas propriedades do líquido, como temperatura, viscosidade e densidade.

Especificações técnicas

✔ Grande taxa de redução: 150:1
✔ Precisão: 0,5%, 0,25%
✔ Pode ser usado como medidor de vazão químico ou medidor de vazão resistente a ácido , medidor de vazão eletromagnético de água
✔ Saída do transmissor de fluxo eletromagnético: 4-20 mA, pulso
✔ Transmissores de fluxo magnético com comunicação: RS 485, Modbus RTU, protocolo Hart, Profibus-DP
✔ Fonte de alimentação: 220 VCA, 24 VCC, bateria de 3,6 V
✔ Nível de proteção: IP65, IP67, IP68
✔ Medição bidirecional
✔ Diferentes opções de materiais de revestimento e eletrodos para suas diversas demandas de medições de processo
✔ Sensor de fluxo eletromagnético com diferentes tamanhos de sensor: como 1 polegada, 2 polegadas, 4 polegadas, 8 polegadas, 24 polegadas e assim por diante
✔ Medidor de vazão digital para mostrar o fluxo total e instantâneo
✔ Sensor de vazão tipo linha ou sensor magnético tipo inserção disponível
✔ Conexão de processo: flange, tri-clamp, tipo de inserção, medidor de vazão magnético rosqueado
✔ Transmissor de fluxo eletromagnético do tipo remoto ou opções do tipo integral

Princípio

A Lei de Faraday da Indução Eletromagnética é usada por medidores de vazão magnéticos para determinar a direção do fluxo de líquidos em uma tubulação. Um campo magnético é produzido em um medidor de vazão magnético e direcionado para o líquido que flui pela tubulação. De acordo com a Lei de Faraday, quando um líquido condutor flui através do campo magnético, ele faz com que os eletrodos localizados nas paredes dos tubos de fluxo detectem o sinal de tensão. Com o fluido se movendo mais rápido, há uma geração de tensão maior proporcional à direção do fluxo do líquido. Para determinar a vazão do líquido, o sinal de tensão é processado pela eletrônica.
A tecnologia de medidores magnéticos se diferencia de outras tecnologias de medidores de vazão por produzir sinais lineares. Por esse motivo, os medidores de vazão magnéticos são associados a uma relação de cerca de 20:1 ou superior, sem comprometer a precisão. Eles representam até 23% de todos os medidores de vazão vendidos.

Prós e contras

A precisão do medidor de vazão eletromagnético é intermediária e, portanto, é usado regularmente para transferência de mercadorias, a menos que em situações específicas que envolvam fluidos de menor custo, como água. Também é adaptável para uso em casos sanitários; medidores de vazão magnéticos sanitários são frequentemente solicitados por clientes na indústria alimentícia, como leite, água potável, sucos, etc. Eles consistem em grandes tamanhos de linha. Sem queda de pressão induzida. Líquidos sujos, bem como lamas e polpas, são aceitáveis. Eles são confiáveis e, além disso, não são aplicáveis a fluidos não condutores, como óleos. Fluxos de gás ou vapor não são registrados. Os eletrodos podem ser selecionados de acordo com diferentes aplicações, como Hastelooy C, titânio, tântalo, liga de Pt/irídio.

Equivalente de medidor de vazão

Os medidores de vazão magnéticos da série SHD têm desempenho confiável e preço baixo, podem ser equivalentes a muitas das principais marcas de medidores de vazão magnéticos. Abaixo estão as marcas e séries de medidores de vazão magnéticos de substituição a baixo custo.

Endress+Hauser, medidor de vazão série promag equivalente barato

KROHNE, medidor de vazão magnético OPTIFLUX, substituição econômica

Medidor de vazão eletromagnético ABB de baixo custo e substituição barata

Equivalente aos medidores de vazão magnéticos da série ADMAG da Yokogawa

Medidor de vazão magnético Rosemount 8750W, série 8700W, substituição com baixo custo e entrega rápida.

Como os medidores de vazão magnéticos são usados

Medidores de vazão magnéticos são usados para medir a velocidade de líquidos condutivos que fluem em tubulações, incluindo água, ácidos, lamas e soda cáustica. A medição correta de medidores de vazão magnéticos ocorre quando a condutividade elétrica do líquido é superior a aproximadamente 5 μS/cm. Tome precauções, pois o uso de medidores de vazão magnéticos em fluidos de baixa condutividade, como água de alimentação de caldeira, água deionizada (água deionizada) ou hidrocarbonetos (óleo, combustível, diesel), pode fazer com que o medidor de vazão desligue e a medição atinja vazão zero.
Como não há opção de vazão neste medidor, ele é aplicável para limpeza de líquidos sanitários, corrosivos, sujos e abrasivos. No caso de fluxos condutivos de líquidos, medidores de vazão magnéticos podem ser aplicáveis, portanto, devido à sua natureza não condutiva e estado gasoso, a medição de hidrocarbonetos e gases não é possível.
Medidores de vazão magnéticos não requerem grandes extensões a montante nem a jusante, portanto, instalá-los em extensões de medidores relativamente curtas é o ideal. Medidores de vazão magnéticos geralmente precisam de 3 a 5 diâmetros de extensão a montante, bem como de 0 a 3 diâmetros de extensão a jusante, com medições a partir do plano dos eletrodos do medidor de vazão magnético.

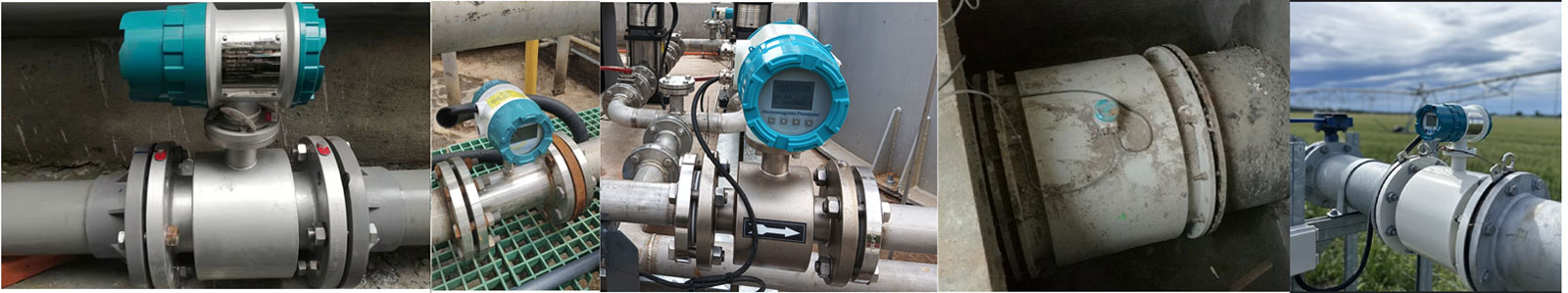

As aplicações de líquidos sujos são encontradas nas indústrias de águas residuais, água, mineração, energia, processamento de minerais, papel e celulose e química. A aplicação de água e águas residuais é feita por meio da transferência de custódia de líquidos entre distritos de águas residuais/água. O uso de medidores de vazão magnéticos em estações de tratamento de água é para medir esgoto tratado/não tratado, água, água de processo e produtos químicos. As aplicações em processos de mineração e minerais incluem água de processo, fluxos de polpa de processo, bem como fluxos de meios pesados.
Aplicações de líquidos corrosivos são comumente encontradas em processos da indústria química, bem como em sistemas de alimentação química utilizados pela maioria das indústrias. Aplicações de polpa são comumente encontradas nas indústrias de processamento de minerais, mineração, papel e celulose ou águas residuais.
Tome precauções ao operar medidores de vazão magnéticos em serviço de vácuo, pois certos revestimentos de medidores de vazão magnéticos correm o risco de colapsar e serem sugados para dentro do serviço de vácuo, causando danos desastrosos ao medidor. Esteja ciente de que, se as tubulações não forem expostas ao serviço de vácuo, isso pode resultar em condições de vácuo nas tubulações. Trata-se de tubulações nas quais o gás pode condensar em condições geralmente anormais.
De forma semelhante, temperaturas extremas em medidores de vazão magnéticos, mesmo que momentaneamente em condições anormais, podem levar a danos permanentes no medidor de vazão.

Indústrias onde aplicável

Na ordem de uso, eles são: indústria de água/esgoto, indústria química, indústria de alimentos e bebidas, petróleo e gás (porém não para fluidos de petróleo e gás, mas para suporte aos processos), indústria de energia, indústria de papel e celulose, metais e mineração e indústria farmacêutica.

Cuidado com a aplicação do medidor de vazão magnético

Não é adequado operar um medidor de vazão magnético próximo ao seu limite de condutividade elétrica devido ao risco de desligamento do medidor. Mantenha espaço para alterar a composição e as condições de operação, que podem alterar a condutividade elétrica do líquido.
As aplicações típicas de medidores de vazão eletromagnéticos são dimensionadas de forma que a velocidade máxima do fluxo seja de cerca de 2 a 3 metros por segundo. Diferenças nas restrições de pressão e/ou condições dos processos podem impedir a aplicação desta diretriz geral. Por exemplo, um medidor de vazão magnético maior pode ser necessário para tubulações alimentadas por gravidade para limitar a queda de pressão, permitindo que a quantidade necessária de líquido passe pelo medidor de vazão magnético sem a necessidade de backup do sistema de tubulação. Esta aplicação resultará em uma velocidade de líquido menor, diferentemente de um medidor de vazão menor, se operado na mesma vazão no medidor de vazão maior.

Medidor de vazão magnético barato

A Silver Automation Instruments vende medidores de vazão magnéticos baratos, com preços a partir de US$ 340, diretamente da fábrica de medidores de vazão eletromagnéticos da China. O medidor de vazão magnético é um dispositivo de medição de vazão maduro e com desempenho estável. Atualmente , o preço do medidor de vazão magnético é muito importante para os compradores. Estamos bastante confiantes quanto ao custo do medidor de vazão magnético da série SHD.
