Medidor de vazão de deslocamento positivo de 12 polegadas: precisão, durabilidade e desempenho

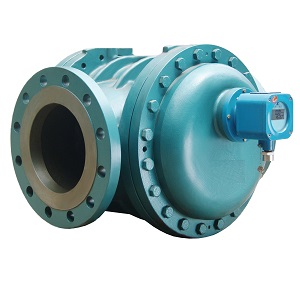

Medidor de vazão de deslocamento positivo de engrenagem helicoidal de 12 polegadas (DN300) para óleo e combustível

Embora medidores de vazão de deslocamento positivo (DP) menores, como modelos de 2, 3 ou 4 polegadas, sejam comuns, um medidor de vazão de deslocamento positivo de 12 polegadas (DN300) é muito mais difícil de encontrar. Poucos fabricantes conseguem fabricar medidores de DP de grande capacidade com desempenho confiável. A Silver Automation Instruments é um deles. Nosso medidor de vazão de engrenagem helicoidal de 12 polegadas foi projetado para combustível, óleo, petróleo bruto e diesel , proporcionando medições volumétricas precisas para aplicações industriais exigentes.

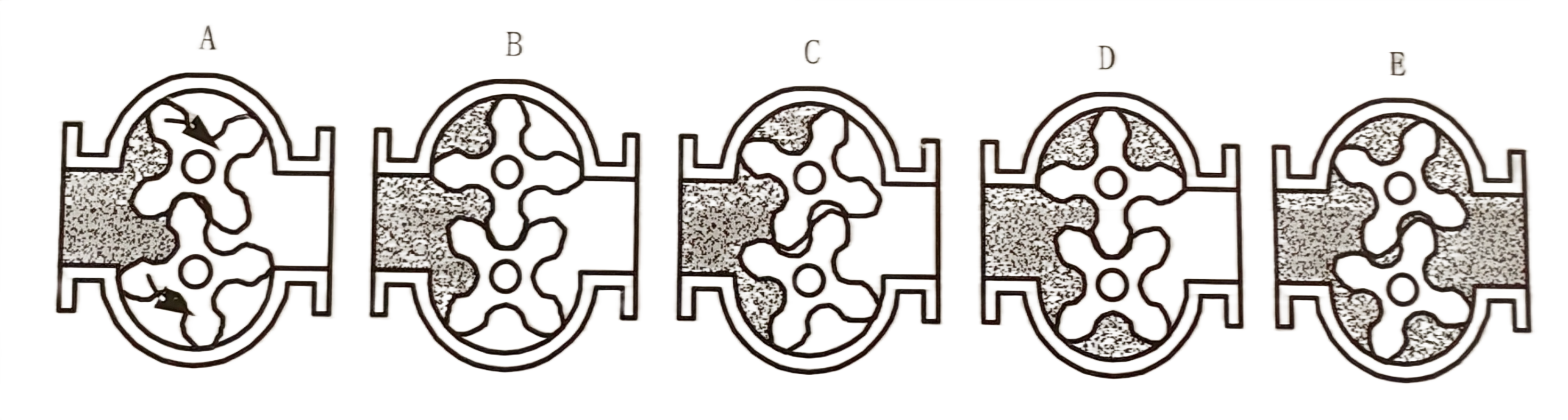

Princípio de funcionamento: como um medidor de vazão PD de engrenagem helicoidal mede a vazão

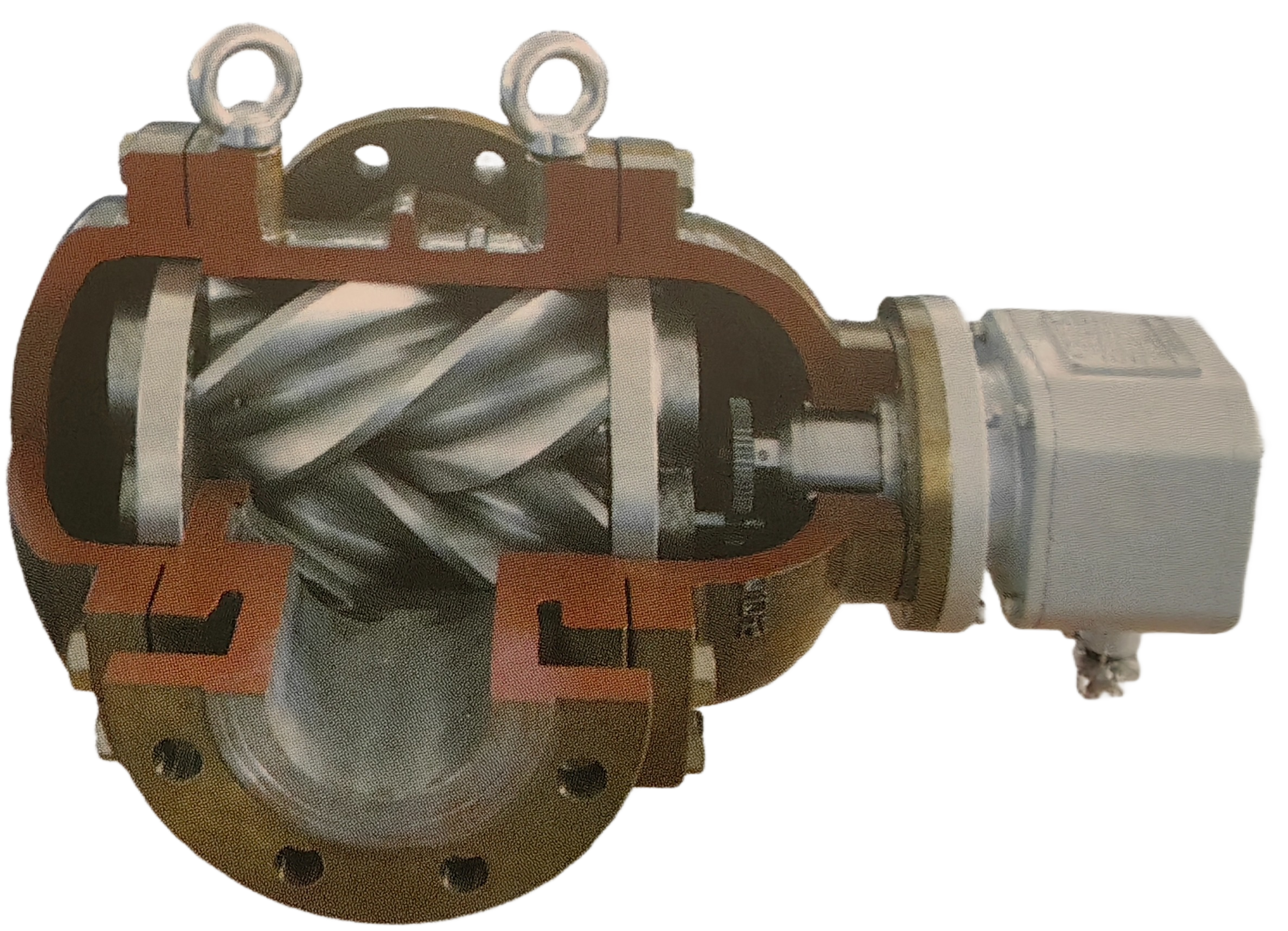

Um medidor de vazão de deslocamento positivo (PD) divide o fluido em volumes fixos e repetíveis. Em um medidor de vazão de engrenagem helicoidal , dois rotores helicoidais usinados com precisão giram dentro de uma câmara de medição à medida que o líquido passa por ela. Cada rotação completa desloca um volume base fixo, de modo que o número total de rotações é diretamente proporcional à vazão volumétrica.

Como os rotores não entram em contato entre si nem com as paredes da câmara, o desgaste mecânico é mínimo e a vida útil é prolongada. O perfil helicoidal garante um fluxo suave e de baixa pulsação , reduzindo a vibração/ondulação de pressão que poderia afetar os instrumentos ou válvulas de controle a jusante. Isso resulta em menor ruído, sinais mais estáveis e dados precisos para controle automatizado — ideal para medição de óleo e combustível , onde leituras estáveis e repetibilidade a longo prazo são essenciais.

Principais recursos e vantagens

1. Alta precisão e repetibilidade — Precisão de até ±0,2% com excelente repetibilidade; adequado para transferência de custódia e controle de processo.
2. Ampla capacidade de viscosidade — Lida com líquidos de até 3500 cP , abrangendo óleos pesados/betume/lubrificantes (medidores de engrenagens ovais geralmente são adequados para viscosidades mais baixas; a seleção depende das condições do processo).
3. Baixa queda de pressão e baixo ruído — Engrenagens helicoidais minimizam a resistência ao fluxo e a vibração mecânica para leituras mais silenciosas e estáveis.
4. Resistência à temperatura e pressão — Até 250 °C (com revestimentos de aquecimento) e classificações de pressão de até 900 psig (dependendo do modelo).
5. Saídas flexíveis — Registro mecânico ou transmissor eletrônico com pulso, 4–20 mA, MODBUS RTU ou HART.
6. Materiais robustos — Aço inoxidável, aço fundido ou liga de alumínio (conforme modelo) para se adaptar a diferentes fluidos, níveis de corrosão e orçamentos.
7. Fácil manutenção e calibração — Mecanismo simples e usinagem de precisão reduzem o tempo de inatividade e o custo do ciclo de vida.

Esses pontos fortes fazem do medidor PD de 12 polegadas uma escolha versátil para refino de petróleo, processamento químico, geração de energia, abastecimento marítimo e logística de líquidos a granel.

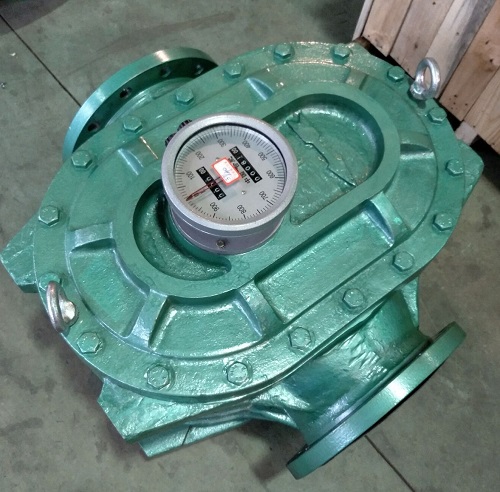

Medidor de vazão mecânico de 12 polegadas para medição de combustível e óleo

Um medidor de vazão mecânico de 12 polegadas é ideal para transferência de altos volumes de diesel, óleo combustível, petróleo bruto e outros hidrocarbonetos. Sua câmara de engrenagens helicoidais proporciona medições suaves e com baixa pulsação, mesmo em altas vazões (até ~900 m³/h , dependendo da viscosidade). O registro mecânico oferece uma exibição visual direta — confiável para locais sem energia externa. Construído em aço carbono e aço inoxidável, o medidor foi projetado para longa vida útil em ambientes adversos, desde terminais de carga a depósitos de combustível e sistemas de distribuição de petróleo.

Aplicações em todos os setores

• Medição de vazão de óleo em oleodutos, terminais e refinarias
• Medição de combustível para diesel, querosene e combustíveis de aviação
• Dosagem e mistura de produtos químicos (líquidos viscosos, opções de camisa de aquecimento)
• Monitoramento de lubrificantes e óleo hidráulico
• Transferência de custódia entre fornecedores e usuários finais
• Betume/asfalto com versões revestidas

Construção e Materiais

Cada unidade é composta por um sensor de vazão de precisão, um ajustador de precisão , um registrador mecânico ou digital e um transmissor de sinal . Engrenagens de temporização estão localizadas fora da câmara de medição para sincronizar os rotores sem contato interno. Camisas de aquecimento opcionais (água quente/óleo/vapor, normalmente ≤200 °C) ajudam a manter líquidos viscosos em condições ideais sem danificar o corpo do medidor. As classes de pressão disponíveis incluem PN16, PN25, PN40 e 6,3 MPa (específicas do modelo). Projetos de corpo único ou duplo estão disponíveis para atender às necessidades de vazão e instalação.

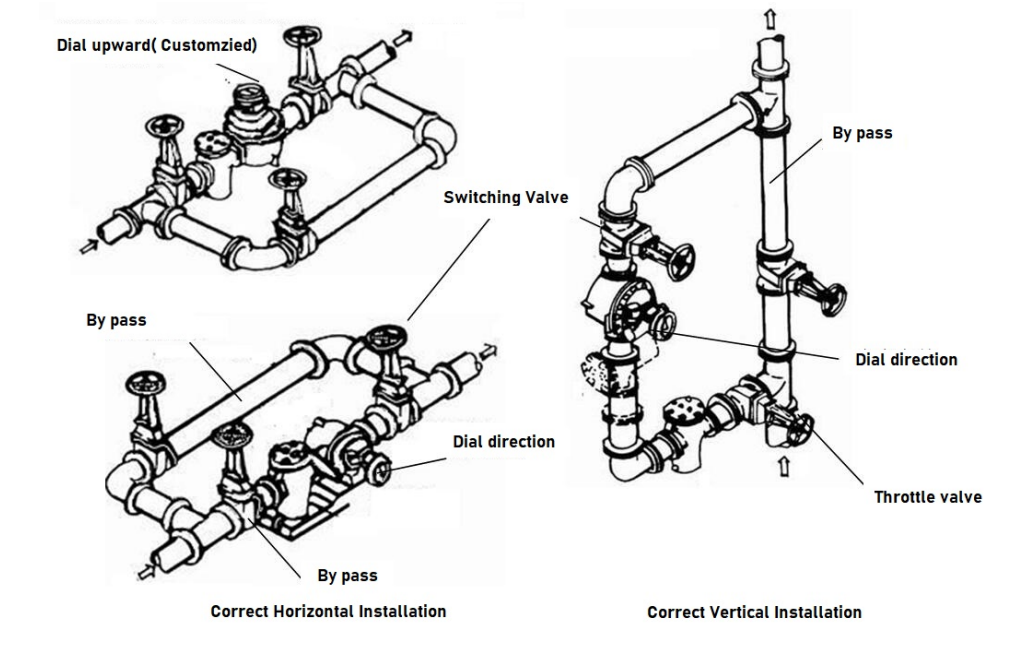

Diretrizes de instalação

• Instale um filtro a montante para evitar a entrada de detritos.
• Use um separador de gás se houver gás/bolhas presentes.
• Ajuste a direção do fluxo à seta no corpo do medidor.
• Evite trocas rápidas de válvulas que causam choques de pressão .
• Opere com 40–80% do fluxo máximo para melhor precisão.
• Forneça uma linha de desvio se for necessária medição contínua durante a manutenção.
• Evite a calibração de água para medidores de ferro fundido/aço fundido, a menos que seja especificamente aprovada.

Resumo de Desempenho Técnico

• Tamanho : 12 polegadas (DN300) — projetado para tubulações DN300 para medir grandes vazões de líquidos.
• Faixa de vazão : até ~800–900 m³/h (típico; depende da viscosidade e da configuração).
• Precisão : ±0,2% ou ±0,5% (dependente do modelo/configuração).
• Repetibilidade : ≤ 1/3 do erro básico.
• Temperatura : −41 °C a +250 °C (com opções de radiador/revestimento de alta temperatura).
• Capacidade de viscosidade : até 3500 cP .
• Saídas : Pulso, 4–20 mA, HART ou display mecânico.
• Classificação de pressão : até 6,3 MPa (específico do modelo).
• À prova de explosão : opções para áreas perigosas.

Viscosidade vs. Fluxo típico (12 polegadas)

Os valores a seguir são exemplos baseados em aplicações comuns e não representam todas as condições do setor.

Por que escolher a Silver Automation Instruments

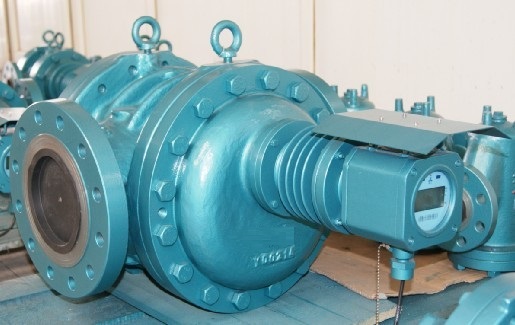

Como fabricante experiente de medidores de vazão na China , a Silver Automation Instruments fornece medidores de vazão de deslocamento positivo , de turbina , de massa Coriolis e magnéticos para todo o mundo. Nosso foco é em produtos econômicos e de alto desempenho, com suporte técnico ágil. Cada medidor é testado antes do envio e nosso sistema de qualidade atende aos padrões internacionais (por exemplo, ISO 9001, CE).

Conclusão

O medidor de vazão PD com engrenagem helicoidal de 12 polegadas (DN300) da Silver Automation Instruments oferece medições volumétricas precisas e estáveis para aplicações de óleo , combustível e outros líquidos a granel. Com materiais robustos, E/S flexíveis, opções de revestimento e manutenção simplificada, ele oferece a confiabilidade e o custo total de propriedade que os usuários industriais esperam.

Não importa se você gerencia uma rede de distribuição de petróleo, uma instalação de armazenamento de combustível ou uma linha de transferência de produtos químicos, nosso medidor PD de 12 polegadas garante que cada gota conte, de forma precisa e eficiente.

Perguntas frequentes — Medidor de vazão de deslocamento positivo de 12 polegadas (DN300)

1) Qual é o comprimento flange a flange (face a face) de um medidor de vazão PD de 12 polegadas?

O comprimento típico face a face para um medidor de vazão de deslocamento positivo de 12 polegadas (DN300) é de 800 mm.

2) Quanto pesa um medidor de vazão de deslocamento positivo de 12 polegadas?

O peso líquido aproximado é de cerca de 890 kg . O peso final para envio pode variar de acordo com as opções e os materiais.

3) Um medidor de vazão PD de 12 polegadas requer passagem reta (tubo reto) para instalação?

Não é necessário um trecho reto. Ao contrário de muitos medidores de velocidade, um medidor de vazão PD com engrenagem helicoidal não necessita de trechos retos a montante/a jusante.

4) O medidor PD de 12 polegadas pode usar um registro mecânico (sem alimentação externa)?

Sim. Um registro mecânico está disponível para indicação local sem energia. Transmissores eletrônicos também são opcionais.

5) Há saídas de pulso, 4–20 mA ou MODBUS RTU disponíveis?

Sim. Podemos fornecer saídas de pulso , 4–20 mA e MODBUS RTU . Especifique seus requisitos de E/S ao fazer o pedido.

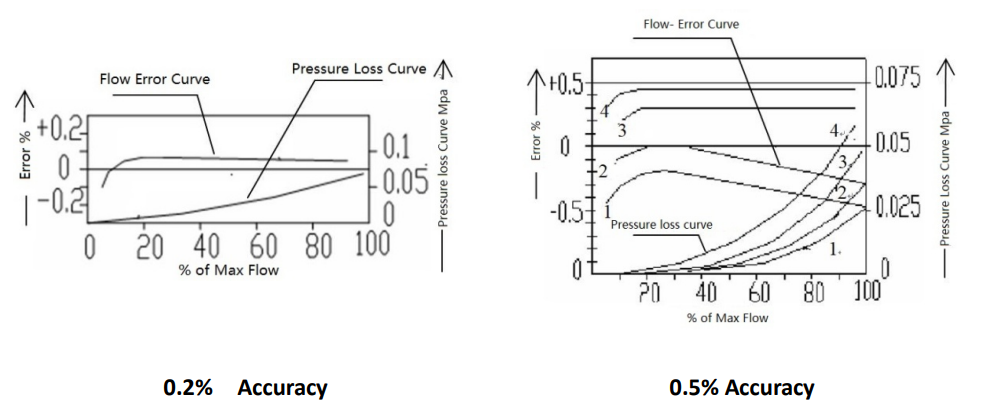

6) Você pode fornecer uma curva de queda de pressão (ΔP) para o medidor de vazão PD de 12 polegadas?

Sim. Gráficos/curvas de queda de pressão podem ser fornecidos mediante solicitação para corresponder à sua viscosidade, vazão e temperatura do fluido. Abaixo está a curva de perda de pressão para sua referência.
