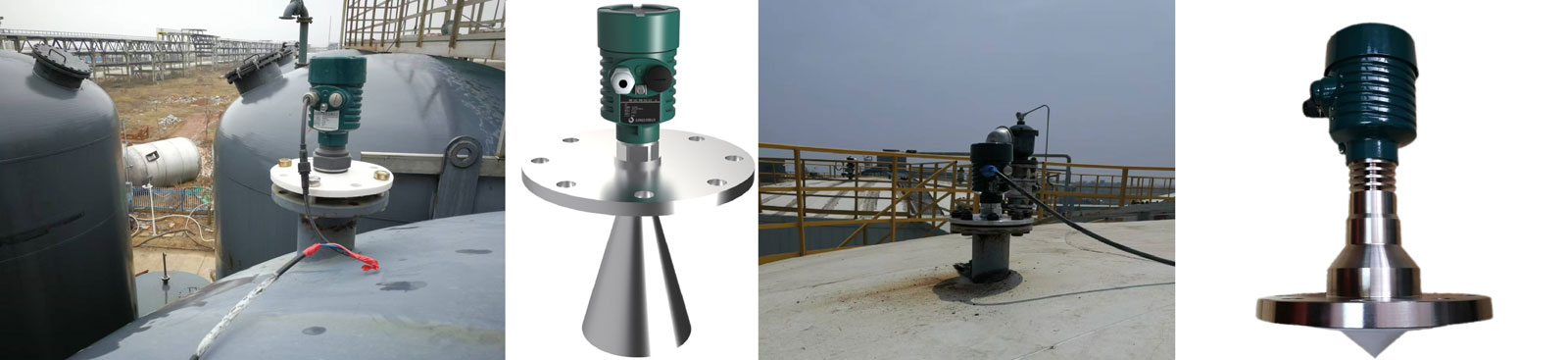

Transmissor de nível de radar

Transmissor de nível de radar é um dispositivo usado para a medição de níveis de líquidos. Devido à sua alta precisão e exatidão, esses transmissores de nível do tipo radar são amplamente usados comercialmente.

Princípio de funcionamento

O princípio de funcionamento dos transmissores de nível de radar é muito semelhante ao do transmissor de nível ultrassônico e a única diferença é que os indicadores de nível de radar fazem uso de ondas de rádio em vez de ondas ultrassônicas. Este transmissor consiste em três partes.

• 1- Um transmissor
• 2- Uma antena
• 3- Um receptor de sinal

Este transmissor é fixado na parte superior do tanque que contém o líquido a ser medido. A parte transmissora deste dispositivo emite ondas conhecidas como ondas de rádio e é muito semelhante às micro-ondas. Assim que essas ondas eletromagnéticas atingem a superfície do líquido, elas são refletidas na direção oposta. Essas ondas, por sua vez, entram na antena e são detectadas pelo receptor. O tempo de voo, ou seja, o tempo que essas ondas levam para percorrer a distância dada, é então usado para calcular o nível do líquido.

Tipos de transmissores de nível de radar

Alguns níveis de radar usam guias de onda para guiar as ondas em uma direção adequada do líquido no tanque, enquanto outros simplesmente emitem essas ondas de alta frequência em um espaço aberto. Com base nessa diferença, esses transmissores são divididos em dois tipos.

1- Transmissor de nível de radar de onda guiada

Esses transmissores empregam ondas guia para direcionar as ondas de rádio e ajudam a combater a perda de ondas. Eles canalizam as ondas em uma linha reta em direção à superfície do líquido e, assim, ajudam na medição precisa.

2- Transmissor de nível de radar sem contato

Transmissores de radar sem contato fazem uso de suas antenas para direcionar as ondas e também para recebê-las. Portanto, esses transmissores oferecem uma chance de perda de sinal. Esses transmissores são, no entanto, mais simples em sua estrutura e a propagação do sinal ocorre em um espaço aberto.

Características

• ✔ Sensor de nível contínuo - O radar emite ondas eletromagnéticas e a sonda dificilmente é afetada pela temperatura, pressão, gás, etc.
• ✔ Amplas aplicações - pode ser usado para medir líquidos, lamas, grãos, sólidos, pós, etc.
• ✔ Capacidade de detecção silenciosa e autoajustável
• ✔ Maior precisão na medição para uma distância de até 100 pés.
• ✔ Os transmissores podem variar a amplitude das ondas.
• ✔ Eles também podem analisar a forma do eco.
• ✔ O formato do tanque e outras características ambientais não afetam a medição.

Aplicações do transdutor de nível de radar

A instalação sem contato e de cima para baixo e a precisão da medição o tornam um dispositivo de medição de nível muito útil. Assim, esses transmissores são usados em indústrias de processamento de alimentos, gerenciamento de água e combustível, indústrias de mineração, indústrias de gerenciamento de ácido, gerenciamento de sal e águas residuais e outras indústrias. Esses transmissores de nível são altamente capazes de medir o nível de líquidos corrosivos e limpos em tanques.

Sensor de nível para sólidos

O transmissor de nível de radar também é um tipo de sensor de nível para sólidos , ele pode medir sólidos a granel, pó, grãos, minério, sólidos granulares, manta de lodo, etc. em um silo, tanque, funil de pó ou outro recipiente, é um tipo de transmissor de nível de sólidos de baixo custo para detecção contínua de nível. O radar de 26 G Hz é um tipo de tecnologia confiável de medição de nível de sólidos, a medição de nível não é afetada pela temperatura, pressão, poeira ou ruído dos sólidos.

Transmissor de nível de radar de onda guiada

Visão geral do transmissor de nível do tipo radar guiado

Este transmissor é um transmissor de nível do tipo radar que utiliza uma onda guiada para a emissão de ondas eletromagnéticas do transmissor. O objetivo de usar um radar de onda guiada é canalizar adequadamente as ondas para evitar qualquer perda de sinal que possa afetar a medição. Este sensor de nível de radar é instalado na parte superior do tanque e uma sonda é imersa no líquido. Portanto, não é um tipo de dispositivo de medição de nível sem contato. As ondas são emitidas pelas sondas de nível e, quando atingem a superfície do líquido, refletem para trás dentro dos limites da sonda. O princípio geral de funcionamento é o mesmo da transmissão de nível de radar.

Aplicações do transmissor de nível GWR

A orientação controlada das ondas eletromagnéticas previne a perda de sinais e, portanto, a precisão da medição é bastante aumentada. Este sensor de nível de radar de onda guiada encontra sua grande aplicação para medição de nível de interface de líquidos como água e óleos e também mede através de espumas. Esses dispositivos não são afetados por alta densidade, temperatura e pressão, e essa qualidade favorece amplas aplicações. O uso principal desses transmissores é empregado em petróleo, gás, petroquímica e outras indústrias de processo.
