Tipos de medidores de vazão de vapor

Recentemente, o uso de medidores de vazão de vapor tem melhorado significativamente devido à sua capacidade de aumentar a produção de energia. No entanto, é crucial entender qual tipo de medidor de vazão é o mais adequado para sua planta, considerando suas especificações e uso. A seleção do medidor de vazão de vapor deve levar em conta as aplicações, o orçamento disponível, entre outros fatores.

Medidor de vazão por pressão diferencial para medição de fluxo de vapor

Este tipo de medidor de vazão por pressão diferencial funciona utilizando um tubo por onde o vapor flui. Uma queda de pressão é criada no tubo pela instalação de uma resistência artificial. O processo é repetitivo, ou seja, a pressão e a vazão aumentam e diminuem continuamente. Cálculo da vazão de vapor usando pressão diferencial.

A queda de pressão criada pela resistência é equivalente ao quadrado da vazão. O processo de tubulação por impulso é aplicado para conduzir os fluxos de pressão ascendente e descendente. Finalmente, a vazão é determinada por um transmissor, calculando-se a diferença entre as vazões dos dois fluxos de pressão. Frequentemente, utilizamos medidores de vazão de placa de orifício, medidores de vazão de cone em V e medidores de vazão balanceada para medir a vazão mássica de vapor. Os medidores de vazão de vapor necessitam de transmissores de pressão diferencial, RTDs (detectores de temperatura resistivos), transmissores de pressão e um computador de vazão para realizar a medição de vapor.

Vantagens:

• A queda na pressão inferior permanece constante durante a operação.
• Capacidade de trabalhar em amplas faixas de temperatura e pressão.
• Pode ser facilmente adaptado para funcionar com diferentes fluxos de diversos gases e fluidos.
• A instalação, a leitura e a manutenção são relativamente fáceis.
• Capacidade de se autolimpar

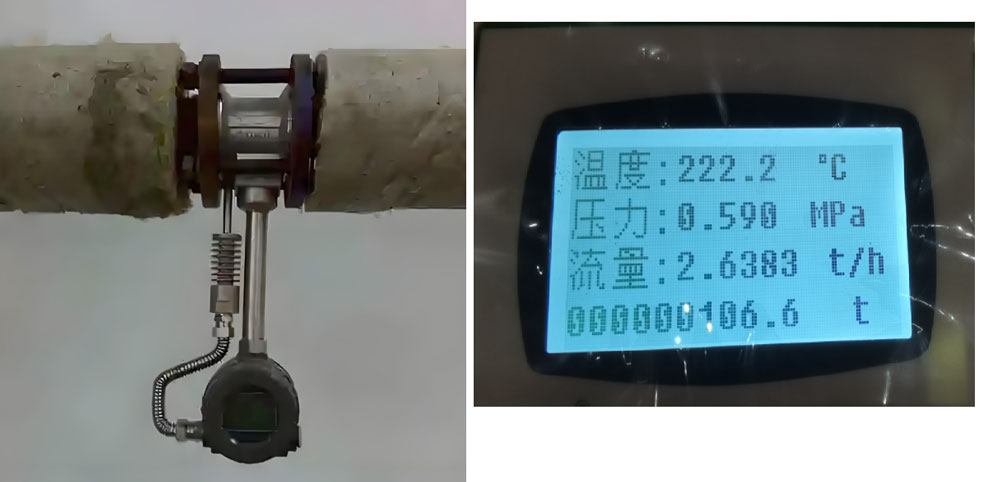

Medidor de vazão por desprendimento de vórtices para medir vapor.

Este medidor de vazão Vortex funciona com base no princípio da criação de correntes circulares vorticosas pela fragmentação do fluxo ao passar por uma resistência ou obstrução. A frequência com que a fragmentação ocorre determina a vazão e a velocidade, que variam para diferentes fluidos e gases com diferentes fluxos. A passagem do vapor por uma obstrução causa a formação de vórtices. Isso se deve ao fluxo de vapor ao redor da estrutura em movimentos circulares. Esses vórtices são identificados, medidos e demonstrados pelo medidor de vazão.

A direção, o fluxo e a velocidade do vapor são afetados pela passagem através da obstrução e pela formação de correntes circulares. O atrito com a obstrução faz com que o vapor mais próximo diminua a velocidade. Em contrapartida, o vapor mais distante é forçado a acelerar e passar por um espaço estreito entre os tubos e a estrutura de suporte. Quando esse fluxo distante passa pelo espaço estreito, ele tenta se espalhar por toda a região, o que causa movimentos circulares e a formação de um vórtice giratório. A variação no padrão do vórtice e a taxa de seu desprendimento são detectadas e monitoradas por um dispositivo ultrassônico eletrônico baseado em fibra óptica. Este dispositivo converte os pulsos e sinais em dados legíveis por humanos.

Vantagens:

• A obstrução ao fluxo de vapor é mínima.
• Capacidade de adaptação a grandes variações de temperatura e pressão.
• Totalmente fixo, sem peças móveis.
• Resistente a condições de temperatura e pressão muito elevadas.
• Medidor de vazão tipo vórtice com correção integrada de temperatura e pressão para medir vazão mássica.

• Vazão de vapor: kg/h, t/h

Medidor de vazão de área variável (rotâmetro)

Este medidor possui um flutuador instalado dentro de um tubo de vidro longo e cilíndrico. A vazão é medida permitindo a passagem de vapor pelo tubo e observando a elevação do flutuador. O flutuador consegue se autoestabilizar girando, devido ao seu formato exclusivo.

Vantagens:

• Não é necessário fornecer combustível ou energia externa, pois ele mede a taxa de fluxo utilizando as propriedades do fluido e a gravidade.
• Econômico
• Fácil de instalar, manter e operar.
• A operação é autônoma.
