Manual completo para medidores de vazão a diesel: Coriolis, engrenagem oval e turbina

O diesel alimenta tudo, desde máquinas pesadas e transportes até caldeiras industriais e geradores de reserva, tornando-se um componente vital da economia global. Medir com precisão o fluxo e o consumo de diesel não é apenas uma necessidade técnica para qualquer operação que o utilize, mas também é essencial para a conformidade ambiental, a eficácia operacional e a gestão financeira. Uma escolha crítica que pode ter um grande impacto na confiabilidade e na rentabilidade é a seleção do medidor de vazão de diesel adequado.

As três tecnologias mais populares para medição de vazão de combustível diesel ou biodiesel —Os medidores de vazão de turbina líquida (TUF), os medidores de vazão de engrenagem oval (medidores de vazão de deslocamento positivo ou tipo PD) e os medidores de vazão mássica Coriolis—serão todos examinados detalhadamente neste guia abrangente. Para ajudá-lo a selecionar a melhor opção para suas necessidades específicas de medição de vazão, analisaremos o funcionamento, os benefícios, as desvantagens, os usos ideais e as melhores práticas de instalação de cada um.

Por que a medição precisa do fluxo de diesel é tão crucial?

É crucial compreender a importância de medição precisa do fluxo de combustível Antes de se aprofundar na tecnologia, com dados precisos, você pode:

• Controle de custos: O combustível representa um custo operacional significativo. A alocação precisa de custos e a identificação de áreas para ganhos de eficiência são possibilitadas pelo monitoramento preciso do consumo em motores, caldeiras e geradores.

• Verificar a cobrança correta (transferência de custódia): A precisão é um requisito contratual e financeiro na transferência de combustível entre partes, como de um navio-tanque para um navio ou de um fornecedor para um tanque de armazenamento.

• Melhorar o desempenho do equipamento: Uma maneira importante de avaliar a saúde de um motor ou equipamento é observar o consumo de combustível. Desvios podem indicar a necessidade de manutenção.

• Gerenciar o estoque: Ter conhecimento da quantidade exata de combustível em seus tanques e de quanto está sendo consumido ajuda a evitar a falta de combustível, fazer as melhores compras e identificar possíveis vazamentos ou furtos.

Comparação das principais tecnologias de medidores de vazão de diesel

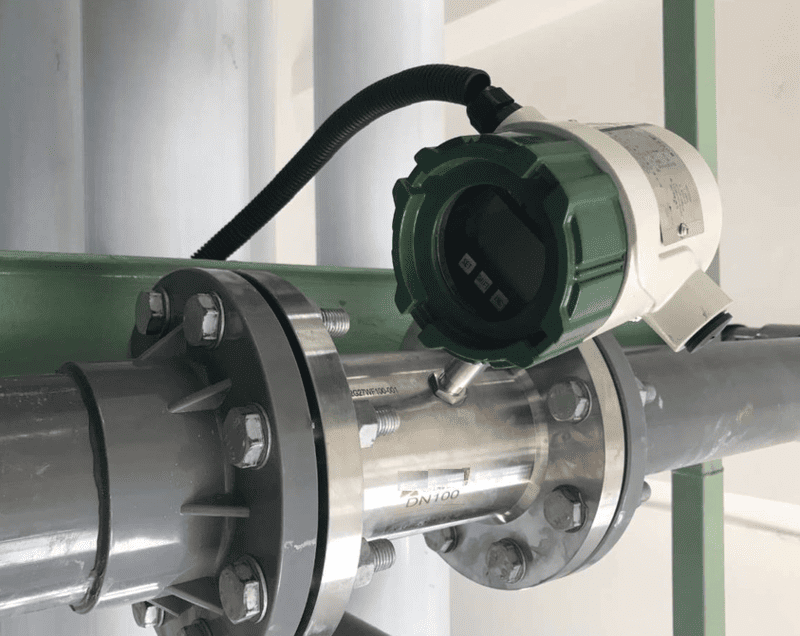

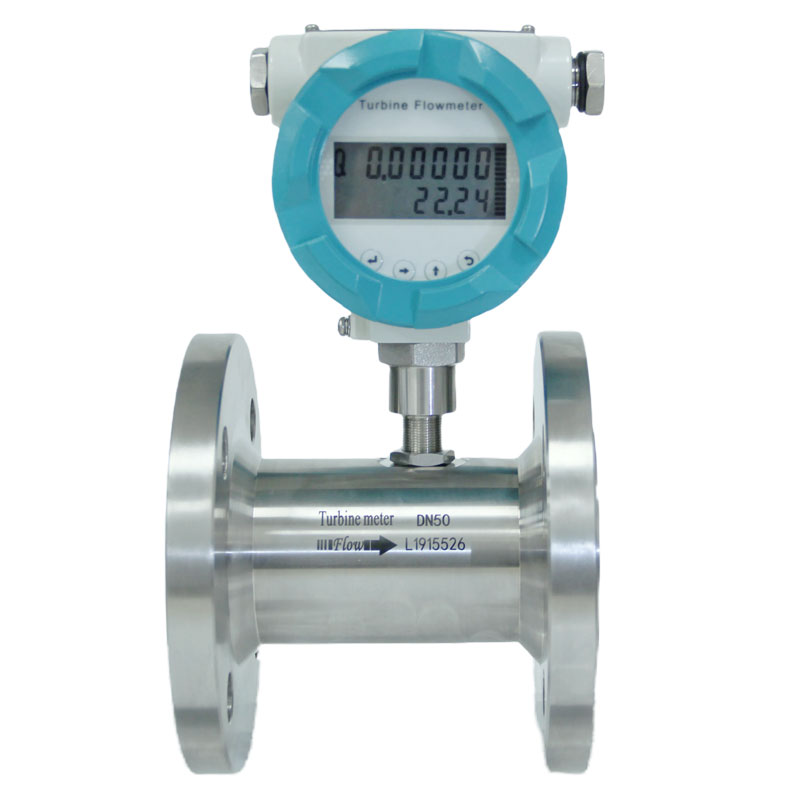

Medidores de vazão de turbina líquida para motores a diesel

Uma tecnologia comum e amplamente utilizada para medir fluidos limpos e de baixa viscosidade, como o diesel, é o medidor de vazão tipo turbina líquida. Esses medidores oferecem uma excelente relação custo-benefício. Além disso, esse tipo de medidor não é muito pesado, o que reduz significativamente os custos de envio em âmbito internacional.

Princípio de funcionamento

UM medidor de vazão tipo turbina Contém um rotor com múltiplas pás suspenso no fluxo. O rotor gira a uma velocidade diretamente proporcional à velocidade do fluido, à medida que o diesel empurra as pás ao passar pelo medidor. Cada pá que passa é detectada por um sensor magnético, que produz um pulso de saída que é convertido em uma vazão.

Vantagens

• Alta precisão: Oferece repetibilidade e precisão excepcionais (normalmente ±0,5% da leitura), especialmente em aplicações com fluxo constante.
• Custo-benefício: Oferece excelente desempenho a um preço razoável.
• Compactos e leves: para a mesma espessura de linha, esses medidores são normalmente mais leves e menores do que outros tipos.
• Medidor digital de fluxo de combustível diesel Com visor eletrônico, saída de 4-20mA ou pulso, opção com MODBUS RTU.

Desvantagens

• Requer combustível limpo: O rotor interno é suscetível a impurezas. Para evitar danos, é necessário um filtro ou coador a montante.
• Componentes móveis: Com o tempo, o rotor e os rolamentos precisarão de manutenção ou substituição devido ao desgaste.
• Sensibilidade à viscosidade: Variações significativas na viscosidade do diesel, que ocorrem frequentemente com mudanças de temperatura, podem afetar a precisão.

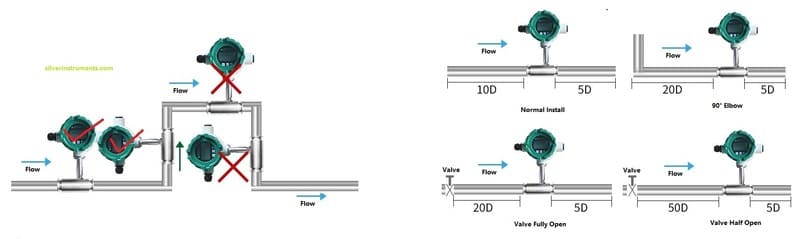

Instalação

A instalação correta é essencial. Um medidor de vazão tipo turbina requer uma quantidade considerável de tubulação reta e desobstruída para garantir um perfil de fluxo consistente. Geralmente, recomenda-se um trecho reto de 10 diâmetros de tubulação (10D) antes do medidor e 5 diâmetros de tubulação (5D) depois dele. A tabela abaixo fornece mais informações sobre a instalação de medidores de vazão tipo turbina para líquidos.

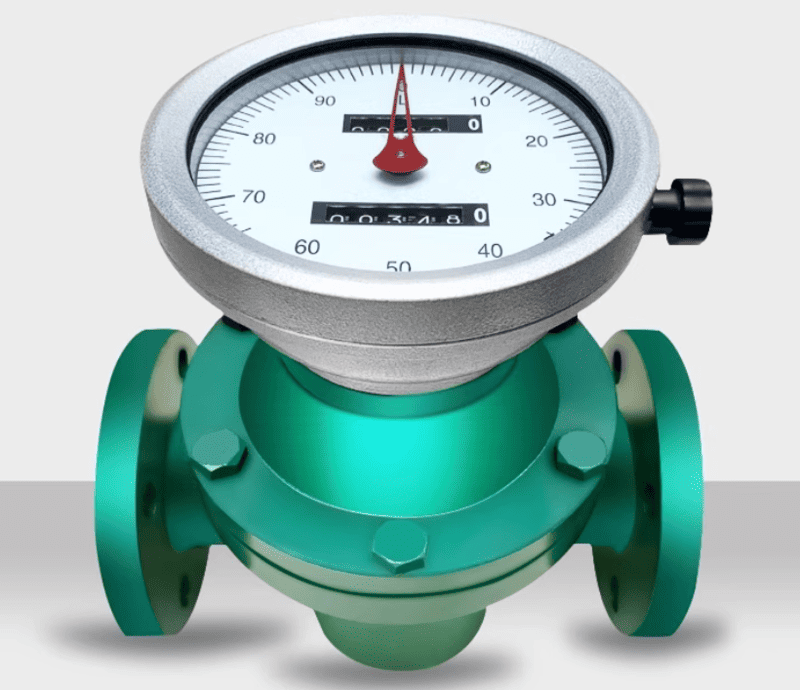

Medidores de vazão de engrenagem oval para diesel

Os principais instrumentos de medição de combustível são os medidores de vazão de engrenagem oval, um tipo de medidor de deslocamento positivo (PD). Eles são incrivelmente duráveis, confiáveis ​​e adaptáveis.

Princípio de funcionamento

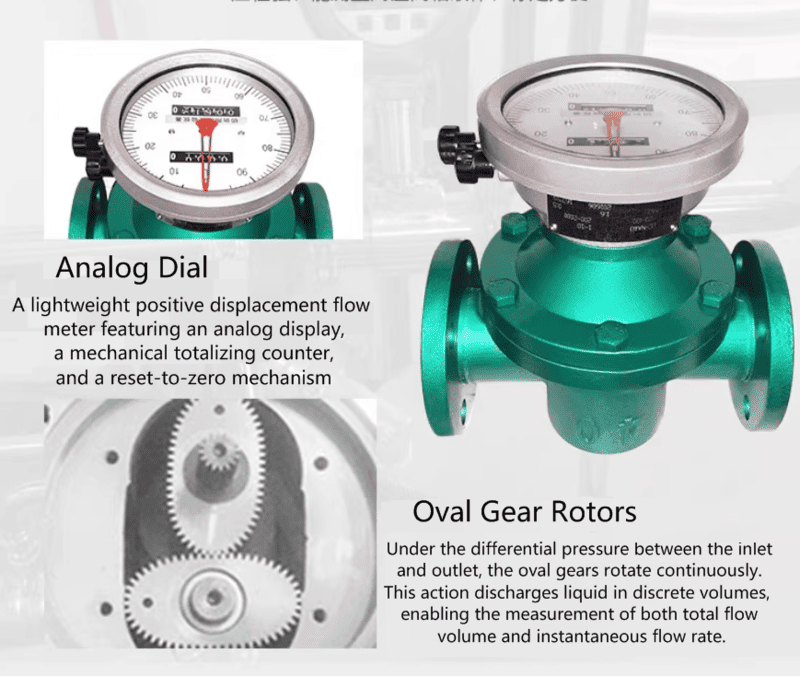

Um medidor de engrenagens ovais é composto por duas engrenagens ovais interligadas, usinadas com precisão. As engrenagens giram devido a um desequilíbrio de pressão criado pelo combustível diesel que entra no medidor. Um volume preciso e conhecido de fluido é retido e passa através do corpo do medidor pelas engrenagens a cada rotação. O volume total é calculado pela contagem dessas rotações por meio de um sensor.

Vantagens

• Precisão e confiabilidade excepcionais: mudanças na temperatura, no perfil de fluxo ou na viscosidade do fluido têm pouco efeito sobre sua precisão, que geralmente é de ±0,5% a 0,2%.
• Não é necessário tubo reto: Podem ser instalados em áreas confinadas, como pequenos compartimentos de motor ou carrinhos móveis de reabastecimento.
• Funciona sem energia: Medidor de vazão de diesel mecânico Os medidores que possuem um visor de registro básico conseguem monitorar o fluxo total sem a necessidade de eletricidade. O vídeo abaixo explica melhor o funcionamento do medidor de vazão mecânico.

Desvantagens

• Somente para combustível limpo: Sólidos podem travar as engrenagens devido às suas tolerâncias apertadas. É necessária a instalação de um filtro a montante.
• Componentes móveis: Embora as engrenagens sejam normalmente muito duráveis ​​em aplicações com combustível, elas são suscetíveis ao desgaste.
• Podem ser pesados: Os medidores de engrenagem oval podem ser substancialmente mais pesados ​​do que os medidores de vazão tipo turbina em tubulações de maior diâmetro. Por exemplo, Medidor de vazão de engrenagem oval de 3" para diesel pesa cerca de 100 kg, enquanto o medidor de vazão tipo turbina de 3 polegadas pesa apenas 15 kg.

Instalação de engrenagem oval flow mewer

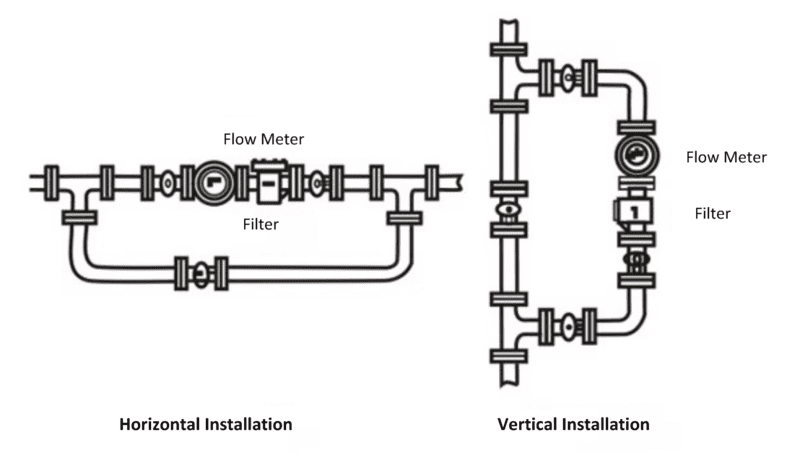

A lista de imagens abaixo recomenda a instalação horizontal e vertical do medidor de vazão de engrenagem oval.

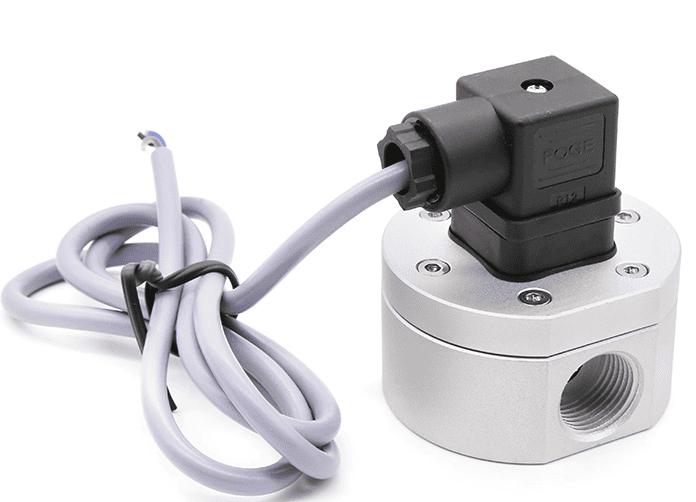

Consideração especial: Medidores de engrenagem oval de pequeno porte para baixas vazões.

O medidor de vazão de engrenagem oval micro é uma excelente opção para aplicações que exigem medições precisas de vazões extremamente baixas, frequentemente expressas em mililitros por minuto (ml/min). Embora sejam projetados especificamente para atender às demandas de ambientes de baixa vazão, esses pequenos medidores de deslocamento positivo funcionam com o mesmo princípio confiável de seus equivalentes maiores. Eles oferecem uma maneira muito precisa e econômica de medir microvazões de diesel e são perfeitos para aplicações como injeção de aditivos de combustível, monitoramento do consumo de combustível em queimadores e bancadas de teste de P&D para motores de pequeno porte. A tabela abaixo lista a faixa de baixa vazão para o medidor de vazão da série LC-M da silverinstruments.com.

Modelos e faixas de vazão dos medidores de vazão da série LC-M

Código do modelo	Material	Faixa de fluxo original	Faixa de vazão (L/h)
LC-M2-AL	Alumínio	0,5-150 ml/min	0,03 ~ 9
LC-M2-SS	Aço inoxidável	0,5-150 ml/min	0,03 ~ 9
LC-M5.2-AL	Alumínio	1-400 ml/min	0,06 ~ 24
LC-M5.2-SS	Aço inoxidável	1-400 ml/min	0,06 ~ 24
LC-M5.1-AL	Alumínio	1~800 ml/min	0,06 ~ 48
LC-M5.1-SS	Aço inoxidável	1~800 ml/min	0,06 ~ 48
LC-M6-AL	Alumínio	0,5~100 L/h	0,5 ~ 100
LC-M6-SS	Aço inoxidável	0,5~100 L/h	0,5 ~ 100
LC-M9-AL	Alumínio	6~600 L/h	6 ~ 600
LC-M9-SS	Aço inoxidável	6~600 L/h	6 ~ 600
LC-M12-AL	Alumínio	0,3~30 L/min	18 ~ 1.800
LC-M12-SS	Aço inoxidável	0,3~30 L/min	18 ~ 1.800
LC-M25-AL	Alumínio	0,5~100 L/min	30 ~ 6.000
LC-M25-SS	Aço inoxidável	0,5~100 L/min	30 ~ 6.000

Instalação

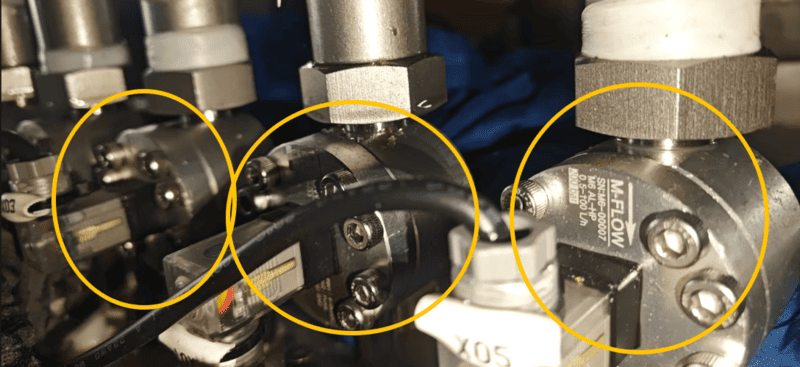

Como mostram as imagens acima, o processo de instalação de um pequeno medidor de vazão com engrenagem oval é altamente adaptável. Um filtro/coador a montante é necessário para proteger as engrenagens de detritos, mas não são necessários trechos retos de tubulação.

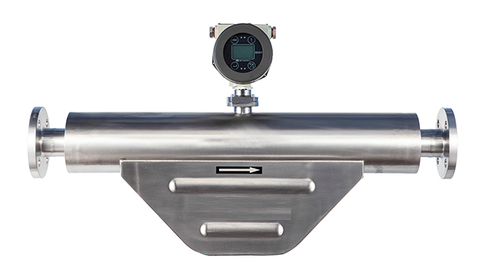

Medidores de vazão mássica Coriolis para diesel

O medidor de vazão mássica Coriolis é a melhor opção para aplicações que exigem máxima precisão e confiabilidade.
Quer saber mais sobre o melhor medidor de vazão para diesel? Veja o vídeo abaixo:

Princípio de funcionamento

A vazão mássica é medida diretamente por um medidor de Coriolis. Este utiliza uma bobina de acionamento para oscilar um ou mais tubos vibratórios. Esses tubos se torcem à medida que o diesel passa por eles devido ao efeito Coriolis. A pequena variação na temporização (desfasagem) entre as vibrações de entrada e saída, que é diretamente proporcional à vazão mássica, é captada por sensores.

Vantagens

• Precisão Máxima: É o padrão da indústria para transferências de custódia devido à sua precisão incomparável (geralmente ±0,1~0,2%).
• Medição direta da massa: Este método mede a massa real, portanto seus resultados são imunes a alterações de temperatura, viscosidade ou densidade do fluido.
• Sem peças móveis: Não há peças móveis que possam se desgastar, entupir ou exigir manutenção, tornando o design totalmente não intrusivo.
• Saída multiparâmetro: Um único instrumento pode medir temperatura, densidade, vazão mássica e vazão volumétrica simultaneamente.

Desvantagens

• Custo mais elevado: A tecnologia de medidor de vazão mais cara é o medidor Coriolis.
• Queda de pressão potencial: Uma queda de pressão pode ser produzida pelo fluxo através dos tubos vibratórios.

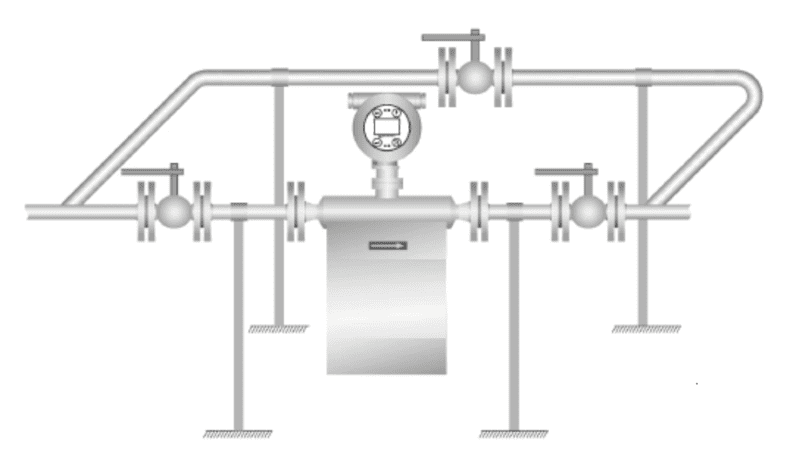

Instalação

Não é necessário utilizar tubulações retas, mas para proteger o sensor sensível de vibrações externas da planta, o medidor precisa ser fixado firmemente à tubulação. A imagem abaixo indica a instalação recomendada para um medidor de vazão Coriolis ao medir líquidos como o diesel.

Qual medidor de vazão de diesel é o melhor para você? Uma comparação.

Recurso	Medidor de vazão tipo turbina	Medidor de vazão de engrenagem oval	Medidor de Vazão Mássica Coriolis
Princípio de Medição	Volumétrico (Velocidade)	Volumétrico (Deslocamento Positivo)	Fluxo de massa direto
Precisão típica	±0,5%	±0,5% a ±0,2%	±0,1 ~0,2 %
Desempenho de viscosidade	Razoável (suscetível a alterações)	Excelente	Excelente
Lida com contaminantes?	Não (Filtro necessário)	Não (Filtro necessário)	Bom (sem partes móveis)
Precisa de um tubo reto?	Sim (10D/5D)	Não	Não
Custo inicial	Baixo a médio	Médio	Muito alto
Ideal para	Aplicações limpas e estáveis; testes em veículos.	Abastecimento, reabastecimento de combustível, alimentação de caldeiras.	Transferência de custódia, faturamento de alto valor.

Considerações avançadas sobre medição de motores a diesel

Compensação de temperatura

Quando o diesel aquece, ele se expande, e quando esfria, ele se contrai. Podem ocorrer erros graves se você medir o volume, mas faturar com base na massa ou no conteúdo energético. Isso é resolvido com um medidor Coriolis, que mede a massa diretamente. Alternativamente, uma vazão compensada pela temperatura pode ser calculada usando um computador de vazão em conjunto com um sensor de temperatura e um medidor volumétrico.

Totalizadores e Controle de Lotes

Certifique-se de que seu medidor possua um controlador de lote para dispensar com precisão quantidades predeterminadas de combustível e um totalizador para rastrear o consumo cumulativo em aplicações de abastecimento.

Conclusão: O instrumento apropriado para a tarefa

Saber exatamente o que você precisa vai te ajudar. Escolha o melhor medidor de vazão de diesel Para sua operação, um medidor de vazão tipo turbina é uma ótima opção para monitoramento geral de combustível limpo quando o custo é um fator importante. O robusto medidor de vazão de engrenagem oval é o padrão da indústria para dosagem precisa e confiável em diversas circunstâncias. Além disso, o medidor de vazão mássica Coriolis oferece desempenho incomparável para aplicações como transferência de custódia, onde a máxima precisão é imprescindível.

Na Silver Automation Instruments, nossa especialidade é oferecer o equipamento de medição de vazão ideal para o seu problema específico. Para avaliar sua aplicação e identificar a melhor solução em medidores de vazão para motores a diesel, entre em contato com nossa equipe de profissionais agora mesmo. Mais informações técnicas sobre a seleção de medidores de vazão para motores a diesel. Seleção de medidor de vazão de diesel.

Perguntas frequentes sobre o medidor de vazão de diesel

1. P: Quais tipos de medidores de vazão são adequados para combustível diesel?
A: Os medidores de vazão de deslocamento positivo, de massa de Coriolis e de turbina são os mais comuns, escolhidos pela precisão e pelo orçamento.

2. P: Como a viscosidade afeta a seleção do medidor de vazão de diesel?
A: Uma viscosidade mais alta reduz a precisão do medidor de turbina; medidores de deslocamento positivo e de Coriolis têm melhor desempenho com fluidos viscosos.

3. P: Qual a diferença entre medidores de massa e volumétricos para diesel?
A: Os medidores de vazão mássica (por exemplo, Coriolis) medem a massa diretamente, sem serem afetados por variações de temperatura. Os medidores volumétricos (por exemplo, turbina) requerem compensação para uma medição de massa precisa.

4. P: É necessária compensação de temperatura e pressão?
A: Essencial para medidores volumétricos calcularem a vazão mássica. Os medidores de Coriolis fornecem medição direta da massa sem compensação.

5. P: Quais materiais são recomendados para medidores de vazão de diesel?
A: Ferro fundido ou aço fundido são suficientes, porém, se o orçamento permitir, você pode optar por um sensor de fluxo de diesel em aço inoxidável.

6. P: Com que frequência os medidores de vazão de diesel devem ser calibrados?
A: Anualmente para transferência de custódia; a cada 2-3 anos para monitoramento do processo. Verificar após trocas de fluido ou danos ao medidor.

7. P: Um medidor consegue lidar com misturas de diesel e biodiesel?
A: Sim.

8. P: Quais são as principais vantagens dos medidores de deslocamento positivo?
A: Alta precisão em fluidos viscosos, requisitos mínimos de trecho reto e excelente repetibilidade para transferência de custódia. Baixo custo em comparação com o medidor de vazão mássica Coriolis.

9. P: Qual a importância da certificação para áreas classificadas?
A: Essencial para a segurança. Procure por certificações ATEX, IECEx ou UL que correspondam às classificações da zona de instalação.

10. P: Que tipo de manutenção os medidores de vazão a diesel exigem?
A: Verificações regulares do filtro, inspeções de vedação e verificação da calibração do zero. Os medidores de PD podem precisar de inspeção do rotor após uso prolongado.
