Por que precisamos de medição de vazão de gás natural na indústria?
Gás natural refere-se a uma mistura de gases combustíveis com hidrocarbonetos como o principal componente extraído da natureza. O gás natural é composto principalmente de uma mistura de hidrocarbonetos gasosos de baixo peso molecular e gases não hidrocarbonetos. É composto principalmente de metano (85%) e uma pequena quantidade de etano (9%), propano (3%), nitrogênio (2%) e butano (1%). Usado principalmente como combustível, mas também usado para produzir matérias-primas para produtos químicos como acetaldeído, acetileno, amônia, negro de fumo, etanol, formaldeído, combustíveis de hidrocarbonetos, óleo hidrogenado, metanol, ácido nítrico, gás de síntese e cloreto de vinila. O gás natural é comprimido em líquido para armazenamento e transporte. Precisamos de dispositivos de medição de vazão de gás natural em mineração de carvão, usinas de ácido nítrico, usinas de energia, usinas de síntese química orgânica, usinas de refino de petróleo, etc.
Lembre-se sempre de que, para obter uma medição precisa, é fundamental ter a tecnologia correta. Aqui estão os pontos que você deve considerar ao escolher um medidor de vazão para gás natural. O medidor de vazão industrial para gás natural pode ser usado para monitorar o gás que entra em um queimador, caldeira, forno, fornalha, etc.
Com o desenvolvimento da economia chinesa e as exigências ambientais, o consumo de gás natural aumentou drasticamente. O despacho tradicional de gás natural não consegue mais atender às atuais necessidades de desenvolvimento. Com o desenvolvimento contínuo do comércio de gás natural, a medição precisa do fluxo de gás natural tornou-se cada vez mais importante, o que está diretamente relacionado aos benefícios econômicos das empresas e aos interesses dos usuários. Portanto, é particularmente importante realizar pesquisas sobre medição do fluxo de gás natural. A medição do fluxo de gás natural requer tempo real, precisão e economia, ou seja, utilizar um instrumento de medição de fluxo de baixo custo para medir o fluxo de gás natural com precisão e pontualidade.
É essencial entender a aplicação da tecnologia de medidores de vazão antes de escolher um dispositivo de medição de vazão de gás natural. Recentemente, publicamos algumas dicas para você ter em mente ao escolher o medidor de vazão de gás correto. Entender a importância de cada um é fundamental para tomar a decisão certa sobre a coluna.
#1 Qual será a sua finalidade? Você está escolhendo medidores para submedição, processamento de gás industrial, transferência de custódia ou monitoramento? Você precisa de um medidor de vazão volumétrico de gás natural ou de um medidor de vazão mássico ? Quanto você gastará com o medidor de vazão de gás natural? Você precisa de um medidor de vazão de gás natural em linha ou de inserção?
Se você não tem certeza sobre a diferença entre um medidor de vazão volumétrico e um medidor de vazão mássica, ou qual é mais adequado para sua aplicação, leia esta análise comparativa detalhada: "Medidor de vazão volumétrico e mássico? "
#2 Que tipo de gás está sendo medido? É uma mistura de gases ou um único gás? Qual é a faixa de vazão, a temperatura do processo, a precisão necessária e a pressão? O gás estará limpo e seco? Ou sujo, corrosivo e úmido?
#3 Onde está a instalação pretendida? Em que condições ela funcionará? Temperaturas extremas? Ela terá curso reto suficiente? Quais regulamentações ela deve atender, se houver? Vibrações ou ruídos são uma preocupação?
#4 O que você precisa que ele faça? Você precisa de um visor totalizador de fluxo de gás local ou de gás? Quais calibrações você precisa? Serão necessários componentes eletrônicos avançados ou atualizações? Você precisa de um totalizador de medidor de fluxo de gás natural? Você precisa de manutenção? Você precisa de um medidor de fluxo de gás natural digital?
Depois de reunir todas essas informações, você poderá tomar uma decisão mais informada ao escolher o sensor de fluxo de gás correto.
os quatro tipos de medidores de gás natural que existem
Após revisar o guia de seleção, é provável que você tenha restringido o campo a alguns metros que podem ser adequados ao seu propósito. Agora, você deve listar as vantagens e desvantagens de cada um para tomar uma decisão mais informada com base em seus princípios de funcionamento.

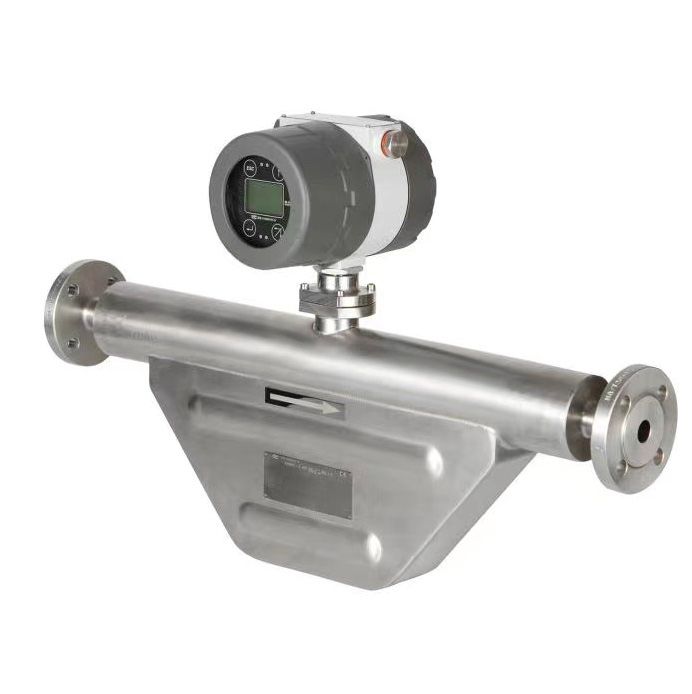

✔ Medidores de vazão mássica Coriolis: Medição direta de vazão mássica de gás natural, os medidores de vazão Coriolis utilizam o efeito Coriolis, que é a deflexão do fluido em movimento devido à rotação da Terra. Esses medidores têm um tubo vibratório através do qual o gás flui. O movimento do gás faz com que o tubo se torça, e o grau de torção é proporcional à vazão mássica. O medidor de vazão Coriolis é o melhor medidor de vazão de gás natural, ele pode medir diretamente a vazão mássica de gás natural e tem a melhor precisão para medição de vazão de gás natural, portanto, pode ser usado como transferência de custódia para gás natural. Ele também pode medir a vazão de gás natural de alta pressão (mais informações técnicas : Medidor de vazão mássica Coriolis de alta pressão ). Os medidores de vazão de GNL (gás natural liquefeito) operam em temperaturas criogênicas, normalmente em torno de -162 °C (-260 °F). Eles são projetados especificamente para medir o fluxo de líquido ultrafrio com precisão. Os tipos comuns incluem medidores de vazão mássica Coriolis criogênicos. Mais informações técnicas sobre medidor de vazão de GNL: medidor de vazão criogênico

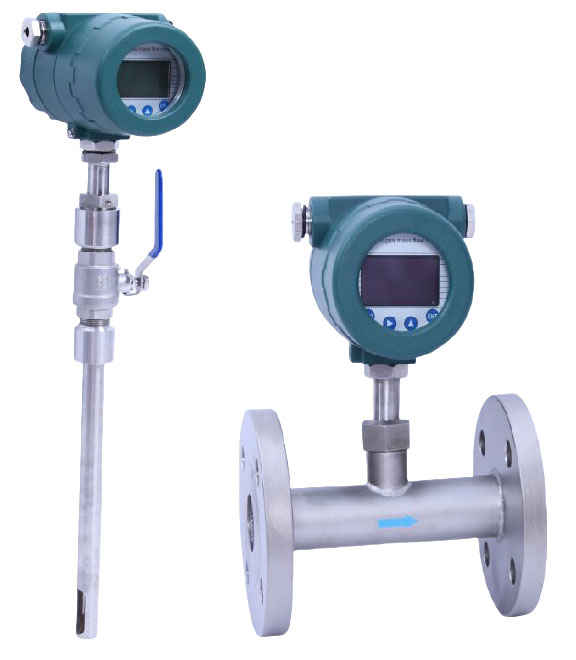

✔ Medidores de Vazão Mássica Térmica: Esses medidores baseiam-se no princípio de que a taxa de transferência de calor é proporcional à vazão mássica do gás. Eles consistem em um elemento aquecido e um ou mais sensores de temperatura. Medindo a diferença de temperatura entre o elemento aquecido e o gás, a vazão pode ser determinada. O medidor de vazão mássica térmica para medir gás natural tem as seguintes unidades de vazão: SCFM, kg/h, g/s, g/min, NL/h, mmscfd, Sm3/h, Nm3/h, possui medidor de vazão de gás natural do tipo inserção e medidores de vazão de gás natural do tipo em linha. O preço do medidor de vazão pode ser muito baixo para grandes gasodutos de gás natural. Mais informações sobre: medidor de vazão de inserção e medidor de vazão em linha.

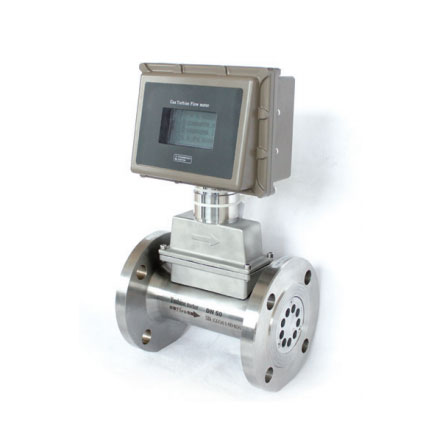

✔ Medidores de Vazão de Turbina: São um tipo de medidor de vazão de gás do tipo velocímetro. Esses medidores utilizam um rotor de turbina posicionado no fluxo de gás. À medida que o gás flui através do medidor, ele faz o rotor girar, e a taxa de rotação é proporcional à vazão. Esse movimento rotacional é convertido em um sinal elétrico, que é então usado para calcular a vazão. O medidor de vazão de turbina a gás mede a vazão de gás natural e possui as características de baixa perda de pressão, alta precisão, ampla faixa de vazão e bom desempenho antivibração e antipulsação. Os medidores de vazão de turbina a gás natural de 2", 4" e 4" , entre outros, são comumente utilizados.

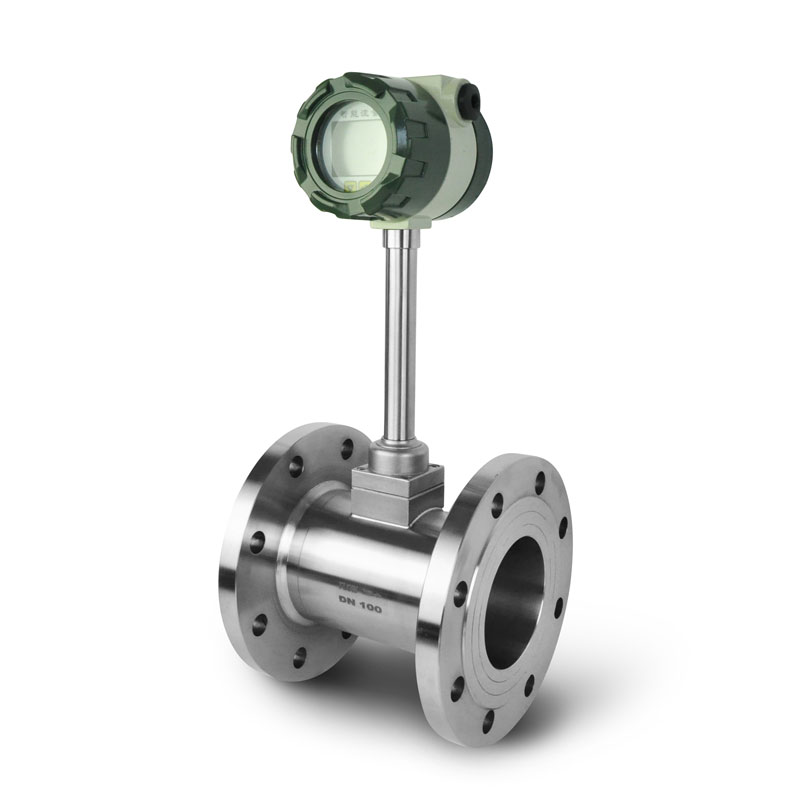

✔ Medidores de Vazão de Vórtice: Os medidores de vazão de vórtice operam com base no princípio de que, quando o gás flui através de um obstáculo (como um corpo escarpado), vórtices ou padrões de redemoinho são lançados alternadamente em cada lado do obstáculo. Esses vórtices são detectados e contados, e a frequência de lançamento de vórtices é usada para determinar a vazão. O sensor interno do medidor de vazão de vórtice não possui partes móveis, possui estrutura simples e possui coeficiente de vazão estável, o que garante a confiabilidade da medição da vazão de gás natural e baixa taxa de falhas. O medidor de vazão digital de gás natural pode emitir sinal de pulso digital ou sinal de corrente e pode possuir comunicação HART ou MODBUS.

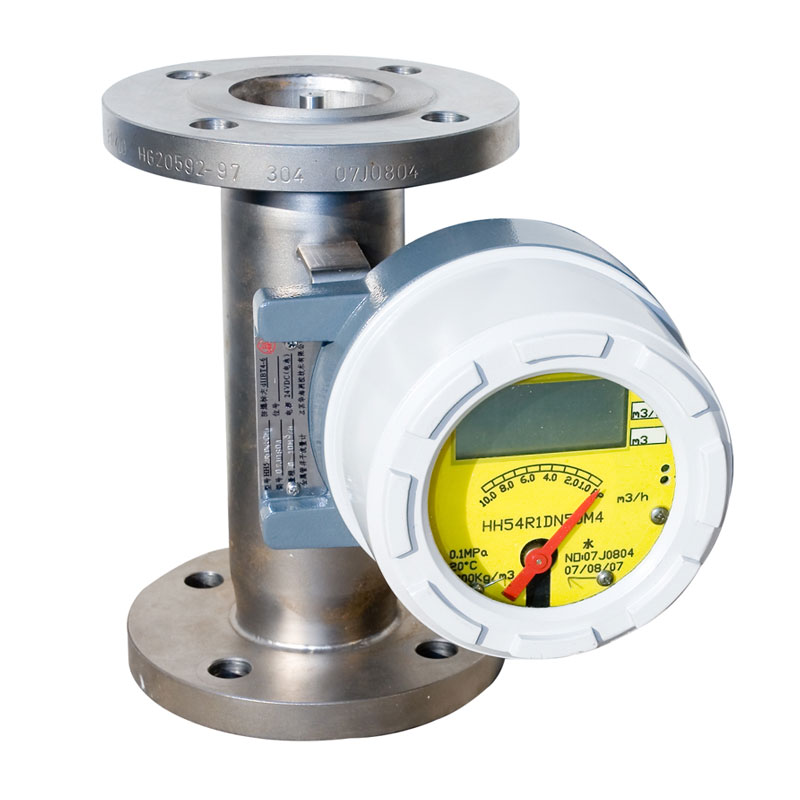

✔ O medidor de vazão rotâmetro ou medidor de vazão de área variável possui uma estrutura simples e é amplamente utilizado na medição de vazão industrial. Este tipo de medidor de vazão tem uma longa história e surgiu em meados do século passado. O medidor de vazão de rotor é composto principalmente por um tubo cônico e um flutuador. Quando o gás natural flui de baixo para cima no tubo cônico, quando o gás natural flui de forma constante, o flutuador fica parado no meio, e a vazão do fluido pode ser calculada a partir da posição do flutuador.
Aqui está um vídeo das nossas principais coleções de medidores de vazão de gás natural:
