Medidor de vazão de esgoto/medidor de vazão de águas residuais

Selecionar o medidor de vazão de esgoto/águas residuais correto é mais difícil do que parece. Não apenas pelos sólidos abrasivos, componentes quimicamente agressivos e velocidades variáveis, mas também porque as condições do local restringem bastante as opções: tubulação versus canal aberto, diâmetro disponível, presença ou ausência de trechos retos suficientes. Um sistema típico é composto por três elementos: sensor, conversor e cabo de transmissão. Porém, o que funciona perfeitamente em uma estação de tratamento pode falhar completamente em outra.

Este guia explica como funcionam os medidores de vazão de esgoto, qual tipo é mais adequado para sua aplicação e o que verificar antes da instalação. Comece por aqui e depois navegue pelas páginas abaixo para informações técnicas detalhadas, incluindo princípios de funcionamento, especificações de desempenho e orientações específicas para cada tipo de medidor de vazão de esgoto/águas residuais.

Como funciona um medidor de vazão de esgoto

A maioria dos medidores de vazão de esgoto utilizados atualmente são medidores de vazão eletromagnéticos. Eles operam com base na lei da indução eletromagnética de Faraday: quando um líquido condutor atravessa um campo magnético, gera uma tensão proporcional à velocidade do fluxo. Sem partes móveis ou obstruções no interior do tubo de medição, o que é especialmente vantajoso para esgoto. O esgoto bruto transporta sólidos, fibras e detritos que obstruiriam ou desgastariam rapidamente um medidor mecânico. A tecnologia eletromagnética elimina totalmente esse problema, razão pela qual se tornou a escolha padrão nesta aplicação.

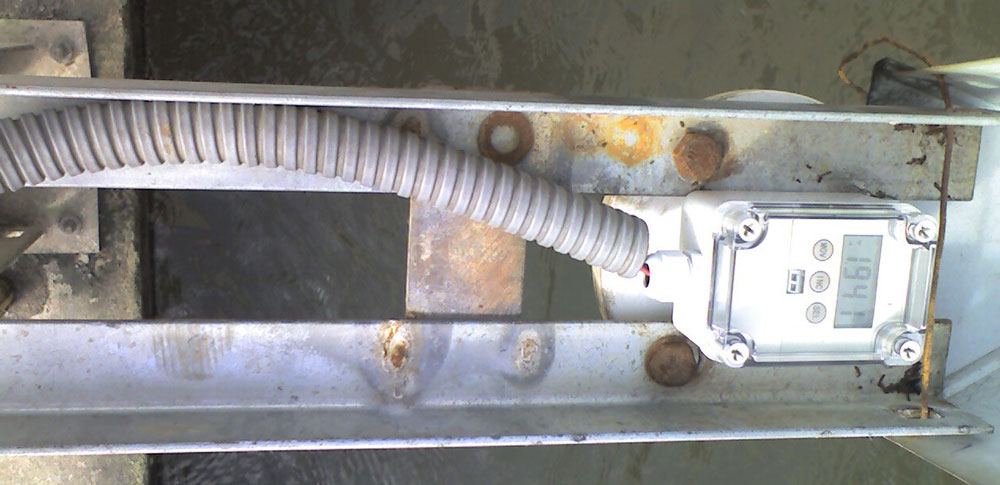

Algumas instalações optam por medidores de vazão ultrassônicos, especialmente para medição em canais abertos ou quando se prefere uma solução sem contato com o fluido. Caso esteja decidindo entre as duas tecnologias, nossa comparação entre medidores de vazão de esgoto eletromagnéticos e ultrassónicos aborda as vantagens e limitações para diferentes condições de tubulação e canal. Para locais onde não é possível interromper o funcionamento da tubulação, os medidores de vazão de esgoto do tipo inserção e os submersíveis também merecem consideração, já que são instalados sem necessidade de cortar a tubulação.

Por que os medidores de vazão de esgoto são diferentes dos medidores de vazão padrão?

Os medidores de vazão de esgoto são projetados para operar em condições que danificariam ou comprometeriam a precisão de um medidor convencional:

• Sem peças móveis, sem perda de pressão. O design com passagem livre permite que os sólidos fluam sem obstruir ou bloquear o medidor.
• Leituras estáveis mesmo com variação das propriedades do fluido. A temperatura, densidade, viscosidade e condutividade do esgoto variam ao longo do dia. Um sensor eletromagnético corretamente dimensionado mantém a precisão independentemente dessas variações.
• Vida útil prolongada com baixa necessidade de manutenção. Menos componentes sujeitos a desgaste significam menos paradas para manutenção, fator crítico em estações de tratamento que operam continuamente.
• Compactos e de fácil adaptação. Os medidores de vazão de esgoto podem ser instalados em tubulações existentes sem necessidade de grandes obras civis. Isso reduz significativamente os custos do projeto em comparação com a construção de uma estação de medição completamente nova.

Aplicações

Medidores de vazão de esgoto são instalados em diversos pontos ao longo do processo de tratamento de água e esgoto, sendo que cada ponto apresenta exigências específicas quanto ao teor de sólidos e à precisão necessária.

Medição em instalações municipais
A medição de vazão de entrada e a medição de vazão de saída representam os dois pontos de medição mais comuns. Como o teor de sólidos varia significativamente entre esses dois pontos, é prática habitual especificá-los separadamente, ao invés de utilizar uma única especificação para ambos.

Estações elevatórias e de bombeamento
Os operadores necessitam de dados de vazão em tempo real para otimizar o ciclo de operação das bombas, tornando este um dos locais de instalação mais frequentes fora da própria estação de tratamento.

Conformidade com descarte industrial
Neste caso, os requisitos de precisão são normalmente estabelecidos por uma licença ambiental, e não pelo controle interno de processo. Isso altera significativamente qual classe de precisão é realmente relevante.

Linhas de lodo
O lodo ativado de retorno e o lodo desidratado apresentam maior viscosidade e concentração de sólidos quando comparados ao esgoto bruto. Um medidor de vazão específico para lodo é dimensionado considerando essas características, enquanto um medidor convencional de esgoto não atende a essa demanda.

Monitoramento de CSO (transbordamento de esgoto combinado)
Eventos de transbordamento exigem tempo de resposta rápido e capacidade de emissão de relatórios imediatos, requisitos que a medição rotineira da planta não precisa atender.

Para uma visão mais completa sobre medição eletromagnética de vazão em aplicações na área de águas, consulte Medição de vazão de águas residuais com medidores de vazão magnéticos.

Como escolher o medidor de vazão de esgoto certo

Antes de selecionar um medidor, confirme os seguintes pontos:

1. Diâmetro e tipo de instalação da tubulação. Determine se o sistema é de tubulação fechada ou canal aberto. O diâmetro da tubulação influencia diretamente quais tamanhos e tecnologias de sensores são viáveis, portanto vale a pena verificar esta informação antes de escolher um modelo.
2. Teor de sólidos e consistência. Efluente bruto e efluente tratado têm requisitos distintos de medição.
3. Condutividade do meio. Medidores eletromagnéticos exigem uma condutividade mínima do fluido para operar corretamente.
4. Classe de precisão exigida. Relatórios de conformidade geralmente demandam tolerâncias mais rigorosas do que o monitoramento de processos internos.
5. Material de revestimento. Revestimentos de borracha, PTFE ou cerâmica são indicados para diferentes tipos de sólidos e níveis de abrasão.
6. Protocolo de saída e comunicação. Escolha entre saída 4-20mA, Modbus, HART ou pulso, conforme a compatibilidade com seu sistema SCADA.

Nosso guia completo de seleção de medidores de vazão de esgoto analisa cada um desses aspectos com mais detalhes, incluindo a relação entre especificações técnicas e custo.

Considerações sobre a instalação

A instalação correta impacta diretamente a precisão e a vida útil do medidor:

• Mantenha o sensor afastado de campos eletromagnéticos intensos. Motores de grande porte, transformadores e inversores de frequência podem causar interferência no sinal.
• Escolha um local de montagem estável e livre de vibrações excessivas.
• Respeite os trechos retos de tubulação, a montante e a jusante, conforme as distâncias mínimas especificadas pelo fabricante.
• Certifique-se de que o tubo permanece completamente cheio no ponto de instalação do sensor. Condições de enchimento parcial exigem um tipo diferente de sensor ou uma estratégia de montagem alternativa.
• Preveja espaço adequado para inspeções e manutenções periódicas.

Estes são os fundamentos essenciais. Para o procedimento completo passo a passo, consulte nosso Guia detalhado de instalação de medidores de vazão de esgoto. Caso um medidor já esteja instalado mas as leituras pareçam inconsistentes, comece verificando o guia de erros comuns e solução de problemas de medidores de vazão de esgoto antes de concluir que o próprio equipamento está defeituoso. Na maioria dos casos, os problemas estão relacionados à instalação, não ao sensor propriamente dito.
