Embora o uso de sistemas de controle computadorizados tenha reduzido parte do mercado de registradores, os instrumentos ainda são amplamente utilizados em muitos dispositivos de pequeno e médio porte, e prevê-se que não serão completamente substituídos por computadores por um período considerável. Atualmente, os registradores mecânicos em papel, amplamente utilizados, apresentam uma série de problemas, como grande volume de manutenção diária, altos custos operacionais, baixa confiabilidade, aplicação inflexível e incapacidade de processar e utilizar informações.

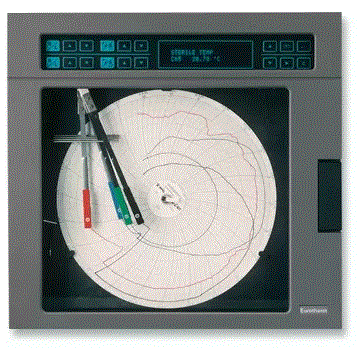

O gravador de papel requer muita manutenção.
Portanto, muitos fabricantes de gravadores digitais têm se dedicado a utilizar novas tecnologias para aprimorar o desempenho dos equipamentos, como microcomputadores, cabeçotes de impressão térmica e impressoras jato de tinta. Desde a década de 1990, com o desenvolvimento da tecnologia de circuitos integrados de ultra larga escala e da tecnologia de displays gráficos de cristal líquido, os principais fabricantes de instrumentos de automação no exterior começaram a desenvolver uma nova geração de gravadores: os gravadores digitais e sem anotações. Seu surgimento despertou grande interesse entre os usuários e fabricantes de instrumentos nacionais, marcando também a chegada da era da gravação digital. Assim, foi desenvolvido o gravador digital de 8 canais.Por volta de 1992, muitas empresas estrangeiras lançaram registradores de aquisição de dados, entre os quais os mais representativos foram o registrador sem papel Datavis A da Hartmann Laon (H&B) na Alemanha e o registrador sem papel da Panny&Giles Teletrend no Reino Unido. O registrador sem papel Teletrend 2 tem um tamanho padrão de 144 × 144 mm e vem com uma unidade de disco de 3,5 polegadas totalmente compatível com PCs. É fácil transferir ou salvar dados da tabela para o disco, e pode armazenar dados de trabalho de um dia a 640 dias (dependendo do intervalo de gravação). Possui gráficos de barras de quatro canais, display digital e funções de exibição de curva de tendência de médio alcance. O modo de operação do registrador gráfico sem papel pode ser selecionado por meio de configuração de software. Sua principal característica é o uso de um tubo de osciloscópio colorido como display, que possui função de exibição em cores.
O registrador eletrônico Datavis A da H&B (³) possui um gabinete compacto de 72 × 144 mm e uma tela gráfica LCD monocromática com resolução de 92 × 200. Permite a entrada de quatro canais de sinal padrão e oferece três funções principais: exibição de gráfico de barras, exibição digital e exibição de tendências históricas. A configuração completa e a operação normal são realizadas com instruções em alemão, inglês ou francês, e com interfaces de comunicação padrão.

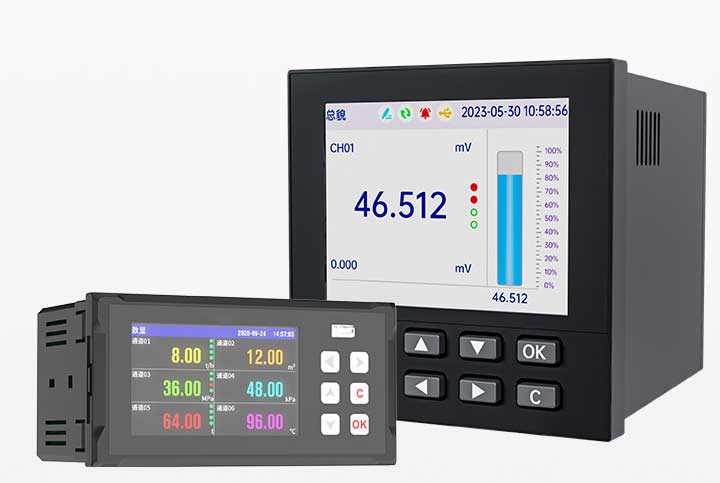

O setor de registros eletrônicos de papel na China está se desenvolvendo rapidamente.
O desenvolvimento de registradores gráficos sem papel na China ocorreu praticamente ao mesmo tempo que em outros países. O Centro Nacional de Pesquisa em Engenharia de Automação Industrial da Universidade de Zhejiang liderou o investimento de grande quantidade de recursos humanos e materiais no desenvolvimento de registradores sem papel no início da década de 1990, concluindo o trabalho em junho de 1994. O produto entrou na fase de testes de campo, iniciou a produção em massa em 1995 e foi lançado no mercado interno. Desde então, foi inventado um registrador de dados de 8 canais.
O gravador sem papel de 8 canais consiste em cinco partes principais.
a. Placa-mãe: A placa-mãe possui CPU, 32KROM, 512KRAM, etc.
b. Tela gráfica LCD: Adota uma tela gráfica monocromática com retroiluminação, que pode funcionar em locais escuros.
c. Teclado: Um teclado de membrana com algumas teclas que permitem realizar funções de configuração e operação normal.
d. Fonte de alimentação: permite alimentação de 24 VCC ou 220 VCA 50 Hz, com potência inferior a 5 W.
e. Unidade de processamento de entrada: até 8 canais de sinais de entrada são processados por meio de faseamento. Após o processamento pela unidade de processamento de entrada correspondente, o sinal se torna um padrão interno unificado. Todas as unidades de processamento de entrada adotam entradas isoladas e possuem funções de deslocamento de zero e ajuste de faixa.
a. Entrada. Sinal de entrada: Registrador eletrônico de 8 canais, permitindo a entrada direta de todos os tipos de sinais. Os sinais de entrada incluem: 0-10mA, 0-5V, 4-20mA, 0-20mA, 1-5VDC, termopares (E, K, S, B, etc.), termistores (Pt100, Cu50) e sinais de frequência. Os canais de entrada podem ser combinados livremente pelo usuário, permitindo diferentes tipos de entrada de sinal para cada ponto.

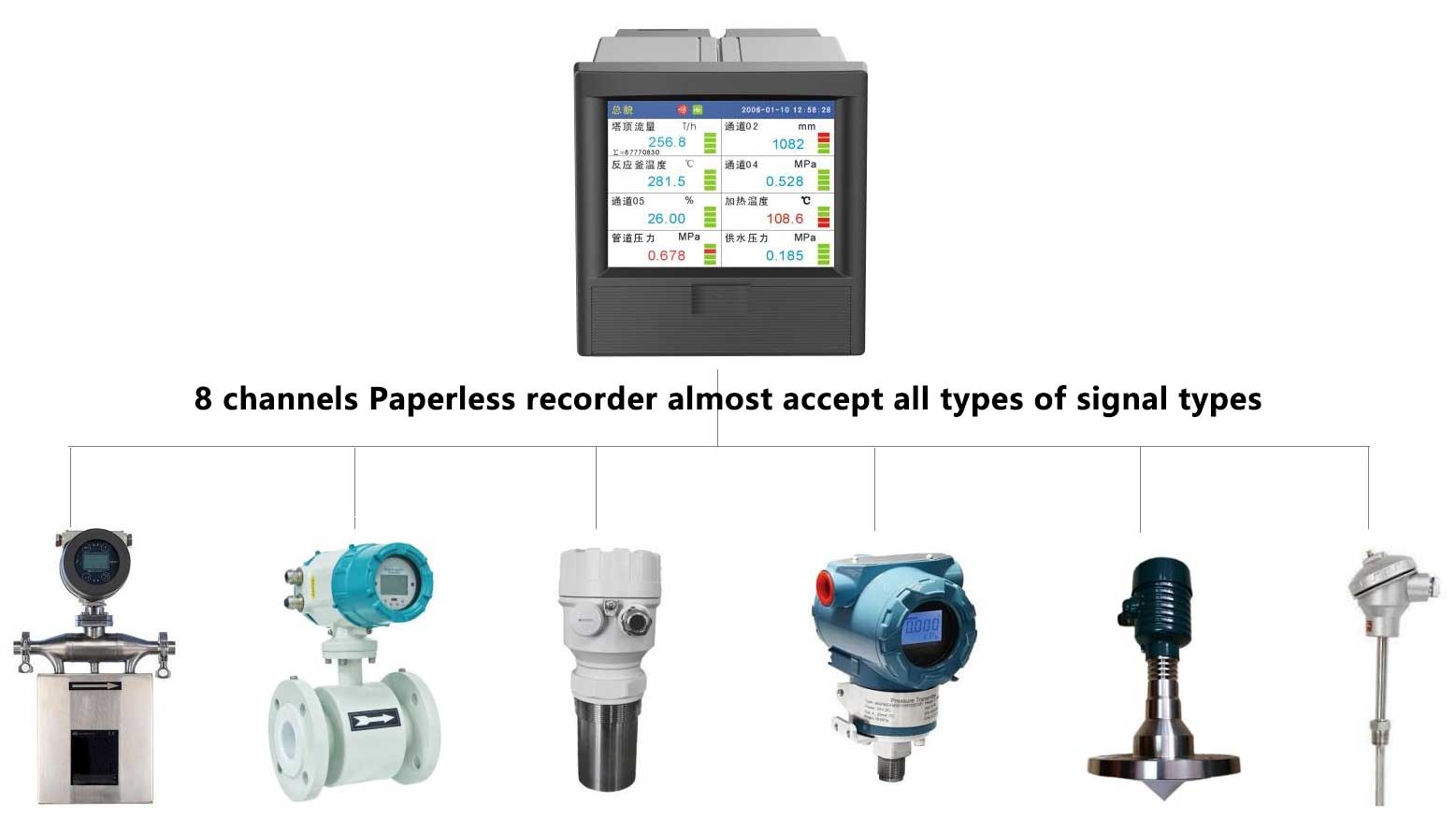

O gravador sem papel de 8 canais aceita praticamente todos os tipos de sinal.

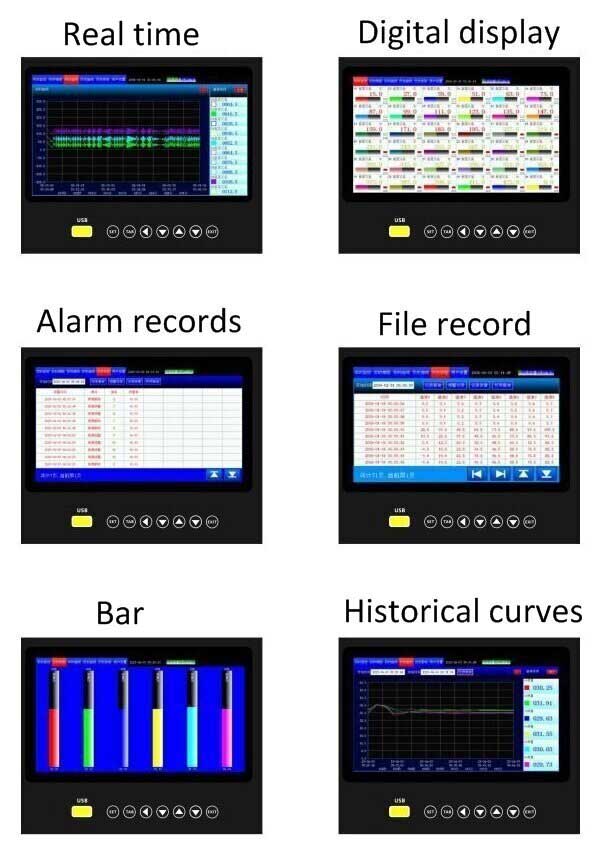

b. Exibição dupla. O mesmo canal pode exibir tanto a porcentagem quanto a quantidade, tornando muito conveniente o monitoramento de parâmetros.
c. Exibição de tendências em tempo real. Na mesma página, duas curvas podem ser exibidas simultaneamente. Diferentes intervalos de gravação podem ser selecionados por meio da configuração, e a escala de tempo pode ser ajustada para ampliar ou reduzir o zoom a qualquer momento.
d. Exibição de tendências históricas. De acordo com diferentes intervalos de gravação, é possível recuperar curvas de tendência que variam de alguns dias a vários meses, e a recuperação mais curta pode ser de até 40 segundos, do início ao fim.
e. Gráfico de barras. Indicação em gráfico de barras de 8 canais, conveniente para observação remota, e também possui indicadores de configuração de alarme de limite superior e inferior, o que permite compreender em tempo real a situação de alarme de cada canal.
f. Exibe curvas em modo totalmente dinâmico. Em resoluções limitadas, amplia ou reduz automaticamente o zoom com base na flutuação real de cada canal para garantir a máxima precisão de exibição.
g. Função de exibição digital. Dois gráficos de barras horizontais, números de identificação e valores de medição de quatro dígitos de 20 × 20 mm (quantidade de engenharia) de dois canais podem ser exibidos na mesma tela, e possui funções de exibição automática em loop e exibição manual.
h. Função de alarme. Todos os 8 canais do registrador de processo possuem funções de alarme de limite superior e inferior, e as configurações de alarme de limite superior e inferior podem ser definidas arbitrariamente através da configuração. Qualquer alarme de canal será indicado em inglês na tela de exibição de tendência em tempo real, e o contato de conversão de alarme será ativado, facilitando a conexão com o sistema de alarme.
i. Configuração. A função de configuração oferece três telas de configuração totalmente localizadas, que podem ser configuradas sem treinamento. As funções de configuração incluem:
j. Gravação. Cada canal pode gravar 61.440 pontos de dados, totalizando 491.520 pontos de dados em 8 canais; a duração do armazenamento de dados é determinada pelo intervalo de gravação, variando de um mínimo de 17 horas a um máximo de 170 dias. Quanto maior o intervalo de gravação, maior o tempo de armazenamento.
k. Proteção contra falha de energia. Todos os dados gravados e informações de configuração não serão perdidos devido a uma falha de energia, com um período de proteção de até seis meses.
l. Relógio em tempo real. A mesa contém um relógio calendário centenário que ainda funciona normalmente mesmo após uma queda de energia.
m. Comunicação. Fornece duas portas de comunicação RS-232C ou RS-485, que permitem a troca fácil de informações com computadores comuns. De acordo com as necessidades do usuário, pode ser fornecido software de processamento para PC, incluindo módulos funcionais como impressão de tabelas, impressão de curvas, análise de dados, visualização de curvas e salvamento de dados. Atualmente, a silverinstruments.com oferece o registrador eletrônico de 8 canais com conexão Ethernet.

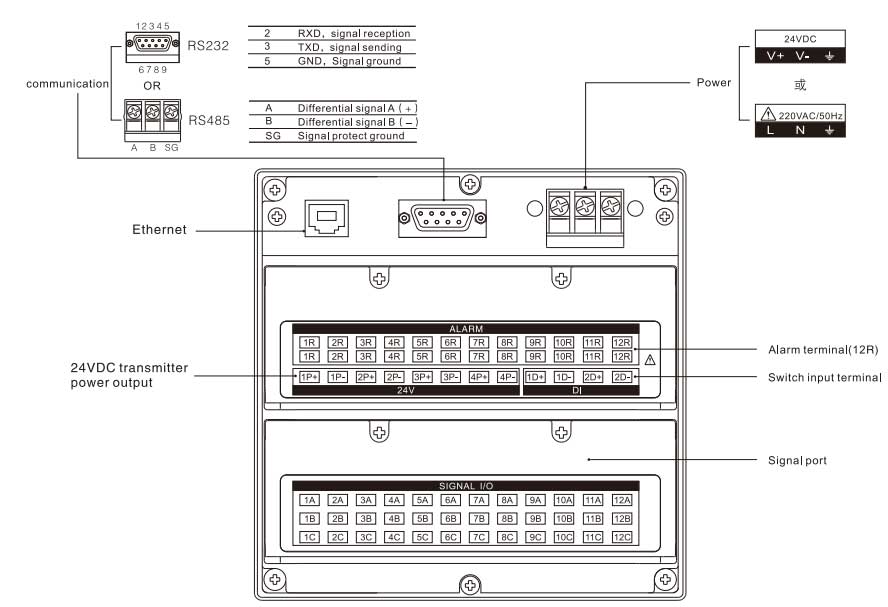

Comunicação RS485 ou RS232
n. Criptografia. Forneça uma senha de 6 dígitos; somente com a senha será possível modificar as informações de configuração e redefinir a senha.
o. Precisão da exibição em tempo real da quantidade de engenharia ± 0,1%; precisão da exibição da curva ± 0,4%; precisão da recuperação ± 0,4%; gráfico de barras ± 0,5%.
Gravador de 8 canais sem gráfico com retroiluminação. Equipado com função de retroiluminação, permitindo o uso em ambientes completamente escuros ou com pouca luz.
q. Fonte de alimentação. CC 24V ± 10%, 200mA; CA 220V ± 10%, 5VA, 50Hz.
Tamanho: 144 × 144 × 249 mm ou tamanho maior

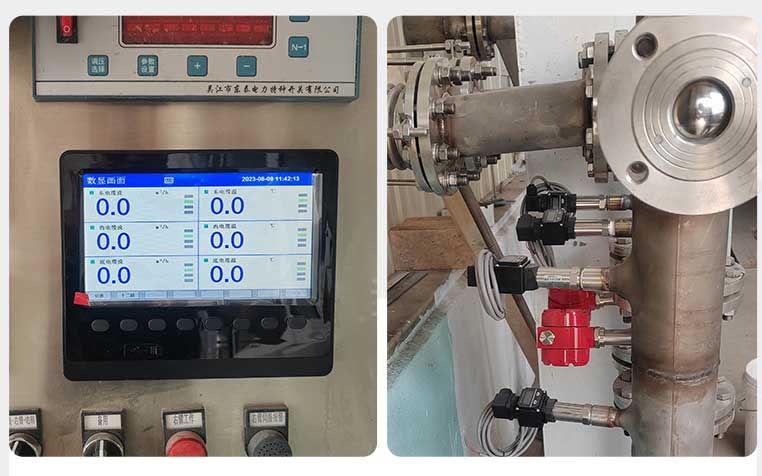

Ampla aplicação de registradores sem papel
O gravador sem papel com 8 entradas de canais, como um gravador de nova geração que combina tecnologia de microprocessador, armazenamento de ultra grande capacidade e tecnologia de tela LCD gráfica, possui características muito distintas:
Alta confiabilidade
Os registradores de papel tradicionais sempre dependem de servomotores e mecanismos de transmissão, o que os torna os instrumentos com a maior taxa de falhas e a maior carga de trabalho de manutenção entre todos os instrumentos secundários; O registrador sem papel e sem anotações torna o registrador um instrumento totalmente eletrônico, sem quaisquer componentes de transmissão mecânica internos, e sua confiabilidade será muito melhorada.
Não há necessidade de manutenção diária no registrador gráfico industrial sem papel de 8 canais.
Os gravadores comuns não podem funcionar sem papel e caneta, que são consumíveis que precisam ser substituídos com frequência, aumentando a carga de trabalho diária de manutenção. Os gravadores sem papel com 8 entradas de canal eliminam completamente o uso de papel e caneta, tornando impossível a substituição desses materiais e reduzindo significativamente a carga de trabalho dos operadores de instrumentos.
Os custos operacionais diários são zero.
Os custos operacionais diários de gravadores comuns incluem duas partes principais: a primeira é a substituição de papel e caneta, que representa uma parcela considerável do custo. Por exemplo, o mais recente gravador a jato de tinta lançado no mercado exige a substituição de duas cabeças de impressão e uma caixa de papel para gravação por ano, totalizando cerca de 2.000 yuans. A segunda parte é a substituição e manutenção de componentes mecânicos móveis. Já os dispositivos de anotações digitais não exigem gastos com a substituição de papel e caneta, e a vida útil dos componentes eletrônicos é muito maior do que a das peças mecânicas móveis. Durante a vida útil normal, não há necessidade de gastar dinheiro com a substituição de componentes eletrônicos.
Diversidade Funcional
Isso é óbvio. Como mencionado anteriormente, o registrador gráfico sem papel de 8 canais é um produto que combina CPU, armazenamento de altíssima capacidade e tecnologia de exibição gráfica fluida. Ele possui funções incomparáveis às dos registradores comuns:
a. Função de exibição em formato de barra de alta resolução
b. Função de visor digital com fonte grande.
c. Função de recuperação de curvas conveniente e altamente precisa
d. Função de compressão e amplificação para exibição de curvas
e. Interface de configuração extremamente amigável
f. Criar condições para o reprocessamento, processamento e utilização de dados, como a realização de análises de sistemas, modelagem, etc.
Alto desempenho a um preço acessível.
Devido à sua alta funcionalidade e à ausência de custos operacionais diários, seu preço de uso total é muito menor do que o de gravadores comuns.
Devido às suas inúmeras vantagens, os registradores sem carta náutica têm atraído grande atenção dos usuários, e prevê-se que serão amplamente aceitos pelos usuários em um futuro próximo.
