Medidor de vazão criogênico de 1 polegada

Medidor de vazão criogênico de 1 polegada significa: um medidor de vazão com tamanho DN25 (uma polegada) para medição precisa de meios em aplicações de temperatura ultrabaixa de -273 °C.

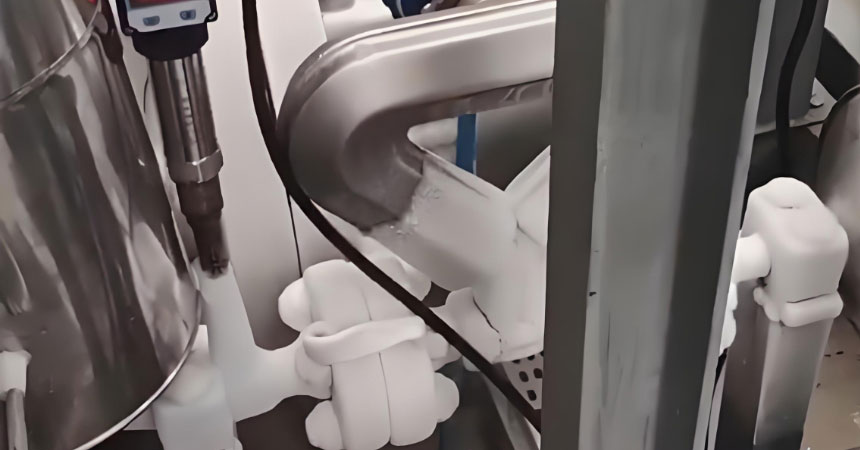

No campo da medição industrial, quando a temperatura cai drasticamente para -273 graus Celsius em ambientes extremamente frios, os medidores de vazão comuns costumam ser ineficazes. Por exemplo, o medidor de vazão de turbina líquida só consegue medir líquidos a uma temperatura mínima de -20 graus Celsius. Nesse ponto, o medidor de vazão de ultrabaixa temperatura Coriolis de 1 polegada tornou-se a ferramenta preferida dos engenheiros. Este dispositivo, que adota princípios avançados de medição, pode manter uma operação estável em condições extremas, onde a maioria dos instrumentos congelaria.

Por que escolher o princípio de Coriolis para medir meios de temperatura ultrabaixa?

O medidor de vazão Coriolis funciona medindo a força de Coriolis gerada pelo fluido em um tubo vibratório, que é independente da temperatura do fluido, tornando-o uma escolha ideal para medições de temperaturas ultrabaixas.

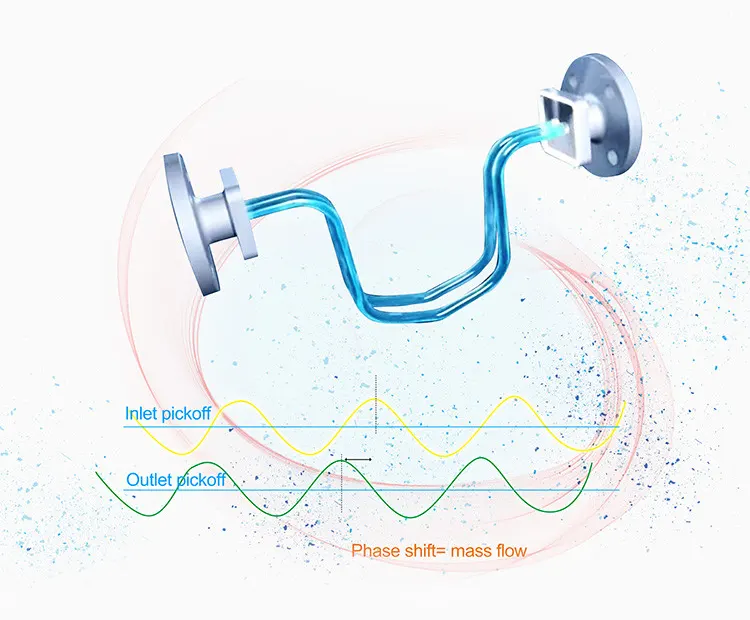

Como funciona o medidor de vazão criogênico de 1 polegada

Quando nitrogênio líquido, metano líquido e outros fluidos fluem através de um tubo de medição vibratório, o grau de distorção do tubo é proporcional à vazão mássica, enquanto a frequência de vibração reflete a densidade do fluido. Essa dupla capacidade de medição permite que o medidor de vazão Coriolis não apenas meça a vazão, mas também monitore simultaneamente a densidade do meio e a temperatura.

Quais meios de temperatura ultrabaixa exigem este medidor de vazão especial?

Um medidor de vazão de temperatura ultrabaixa Coriolis de 1 polegada é comumente usado para medir os seguintes meios:

- Gás Natural Liquefeito (GNL): O principal componente é o metano líquido (LCH4), que está a aproximadamente -162 °C e é usado para armazenamento e transporte de energia
-Metano líquido (LCH4): -161,5 °C, utilizado como combustível limpo e matéria-prima química
-Nitrogênio líquido (LN2): -196 °C, usado em congelamento de alimentos, aplicações médicas e industriais
- Oxigênio líquido (LOX): -183 °C, usado nas áreas médica e aeroespacial
-Argônio líquido: -186 °C, proteção para soldagem e uso em laboratório
-Dióxido de carbono líquido: -78,5 °C, sistemas de processamento de alimentos e extinção de incêndios
- Hidrogênio Líquido: -253 °C, Combustível Aeroespacial e Pesquisa de Novas Energias


Esses meios criogênicos são amplamente utilizados em áreas como equipamentos de separação de ar, postos de abastecimento de GNL, sistemas de armazenamento e transporte de metano, laboratórios de baixa temperatura, fabricação de semicondutores, sistemas de combustível aeroespacial e produtos químicos especiais. Por exemplo, em postos de abastecimento de GNL, um medidor de vazão de ultrabaixa temperatura de 1 polegada pode atender às necessidades de medição de vazão de metano líquido sem causar perda excessiva de pressão na tubulação.

Principais parâmetros técnicos do medidor de vazão de temperatura ultrabaixa

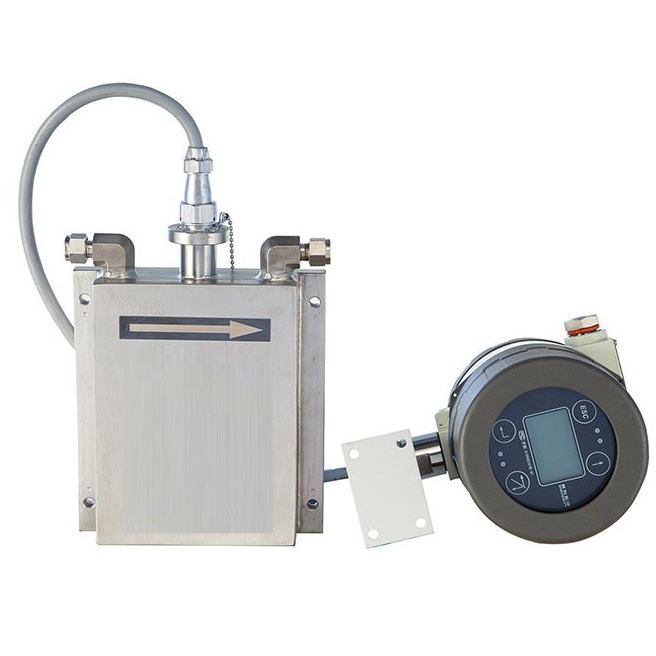

Um medidor de vazão de temperatura ultrabaixa Coriolis de 1 polegada típico normalmente tem os seguintes indicadores de desempenho:

- Faixa de vazão para medidor de vazão Coriolis DN25 (1 polegada): 13 t/h, 7,96 lb/s, 217 kg/min,
- Faixa de temperatura: -273°C a +450°C (o design especial pode atingir temperaturas mais baixas)
- Classificação de pressão: variando de ANSI 150 # a 1500 #, dependendo dos requisitos da aplicação, pode ser transformado em medidor de vazão de alta pressão , como classificação de pressão de 1000 psi, 10000 psi.
- Nível de precisão: vazão mássica ± 0,1%~0,5%, medição de densidade ± 0,0005 g/cm³
Seleção de materiais : o aço inoxidável 316L é o material principal, e aplicações com metano líquido requerem um tratamento de vedação especial. Também há opções de materiais para as partes úmidas dos sensores de temperatura ultrabaixa de 1 polegada, como Hastelloy, liga de níquel, liga de titânio, tântalo, etc.
- Nível de proteção: geralmente IP67, versão à prova de explosão opcional (especialmente importante para medição de metano), a silverinstruments.com possui fluidos criogênicos DN25 com certificação ATEX.
- Sinal de saída : 4-20 mA, pulso, MODBUS, HART, Profibuds-DP etc.
- Requisitos de energia: 24 VCC ou 220 VCA

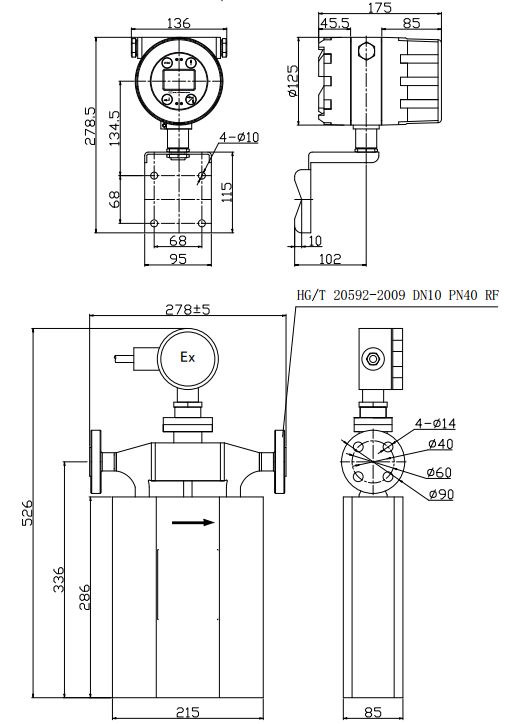

- Desenho para medidor de vazão de temperatura ultrabaixa de 1 polegada

Vale ressaltar que os modelos utilizados para medição de metano líquido prestam atenção especial à segurança à prova de explosão (medidor de vazão mássica com certificação ATEX) e ao desempenho da vedação. O tubo de medição possui paredes finas para melhorar a sensibilidade, e todo o sensor possui uma camada de isolamento a vácuo para impedir a entrada de calor externo.

Com o desenvolvimento de energia limpa e tecnologia de ponta, a demanda por medição de vazão em temperaturas ultrabaixas continua a crescer. O medidor de vazão Coriolis de 1 polegada para temperaturas ultrabaixas está se tornando uma configuração padrão nessas aplicações exigentes devido à sua excelente precisão e confiabilidade. Seja garantindo o reabastecimento preciso de metano líquido ou a medição de propelentes de oxigênio líquido para foguetes, esses especialistas em medição "sem medo do frio" desempenham silenciosamente um papel fundamental.
