Medidor de fluxo de ar industrial
Soluções precisas de medição de vazão para aplicações industriais de ar
Visão geral
Medidores de vazão de ar industriais desempenham um papel vital em diversas aplicações, permitindo a medição e o controle precisos do fluxo de ar. Neste artigo, exploraremos três tipos de medidores de vazão de ar industriais: medidores de vazão mássica térmica, medidores de vazão de vórtice e medidores de vazão de turbina a gás.
Analisaremos seus princípios de operação, vantagens e desvantagens, destacando sua adequação à medição de fluxo de ar industrial. Cada tipo oferece benefícios exclusivos para aplicações industriais específicas.
Medidor de fluxo de massa térmica para medição de fluxo de ar industrial
Um medidor de vazão mássica térmica opera com base no princípio da transferência de calor. Ele mede a quantidade de calor necessária para manter uma diferença de temperatura constante entre dois sensores — um aquecido e outro não aquecido. À medida que o fluxo de ar passa sobre o sensor aquecido, ele o resfria, e a potência necessária para manter a diferença de temperatura é proporcional à vazão mássica do ar.
Vantagens de usar medidor de vazão mássica térmica para medição de ar
- Fluxo de massa direto – fornece medição precisa e direta do fluxo de massa, a unidade de medição do fluxo de ar é Nm3/h
- Nenhuma compensação necessária – Não necessita de compensação de temperatura e pressão para medição de fluxo de ar
- Versátil – Adequado para vários gases e misturas de gases, especialmente bom para medição de fluxo de ar
- Baixa queda de pressão – Queda de pressão mínima durante a medição
- Ampla taxa de redução – Oferece flexibilidade para aplicações versáteis
- Opções de sonda de inserção – Pode ser transformada em sonda de inserção para se adaptar a grandes linhas de tubos de ar
- Alta temperatura – Pode ser transformado em medidor de fluxo de ar de alta temperatura, a temperatura máxima pode ser de 300 ° C para fluxo de ar quente
- Funciona com contaminação – pode ser usado para medição de fluxo de ar sujo

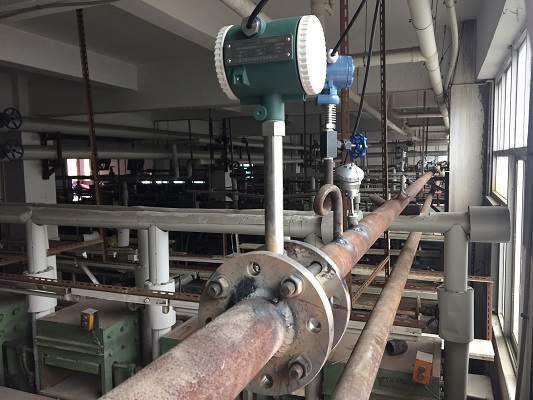

Medidor de vazão Vortex para medição de fluxo de ar industrial
Um medidor de vazão de vórtice utiliza o efeito Von Kármán, em que um corpo irregular (como um prisma triangular) posicionado no caminho do fluxo de ar gera vórtices à medida que o ar passa. Os sensores detectam a frequência dos vórtices lançados, que é diretamente proporcional à velocidade do ar e, consequentemente, à vazão.
Vantagens de usar medidor de vazão de vórtice para medição de ar
- Eficiência energética – Baixa queda de pressão, tornando-o energeticamente eficiente
- Design robusto – Adequado para ambientes industriais
- Baixa manutenção – Requisitos mínimos de manutenção
- Sensores integrados – Opção com sensor integral de temperatura e pressão para medição abrangente
Desvantagens
- Sensibilidade de instalação – Sensibilidade às condições de instalação e perturbações na tubulação
- Turndown limitado – A taxa de turndown pode ser limitada em algumas aplicações
- Problemas de calibração – A precisão pode ser afetada por mudanças na densidade e temperatura do fluido
Medidor de vazão de turbina a gás para medição de fluxo de ar industrial
Um medidor de vazão de turbina a gás opera com base no princípio de rotação do rotor da turbina. O fluxo de ar faz com que as pás da turbina girem, e a velocidade de rotação é diretamente proporcional à velocidade do ar e, consequentemente, à vazão.
Abaixo estão algumas vantagens dos medidores de vazão de turbina para aplicações de ar industrial:
Vantagens
- Alta precisão – Excelente precisão e repetibilidade
- Ampla faixa – Uma ampla faixa de taxas de fluxo pode ser medida
- Longa vida útil – longa vida operacional com manutenção adequada
Desvantagens
- Desgaste – Sujeito ao desgaste, afetando a precisão a longo prazo
- Requisitos de instalação – Requer uma seção de tubo reto para desempenho ideal
- Queda de pressão – Queda de pressão maior em comparação com outros tipos de medidores de vazão
Conclusão
Em conclusão, cada tipo de medidor de vazão de ar industrial — medidor de vazão mássica térmica, medidor de vazão de vórtice e medidor de vazão de turbina a gás — oferece vantagens e desvantagens únicas. A seleção do medidor de vazão apropriado depende dos requisitos específicos da aplicação industrial, considerando fatores como precisão, queda de pressão, condições ambientais e custo.
A compreensão e a utilização adequadas desses medidores de vazão são essenciais para uma medição eficiente do fluxo de ar e processos industriais ideais. Entre em contato com a SILVER Automation Instruments para enviar sua solicitação de medição de fluxo de ar industrial.
