O que é nitrogênio?
O nitrogênio (N₂) é um gás incolor, inodoro e insípido, mais leve que o ar, e compõe 78,08% da atmosfera terrestre. A –195,8 °C (–320,4 °F), o nitrogênio condensa-se em um líquido e, a –209,8 °C (–345,6 °F), solidifica-se em um sólido branco como a neve.
O nitrogênio precisa de medição de vazão precisa
Devido à sua inércia química, o nitrogênio é amplamente utilizado como gás de proteção, cobertura e substituição em armazenamento de alimentos, processos químicos, eletrônicos, indústrias de petróleo e gás e criogenia. Para controlar esses processos com eficiência, é essencial selecionar o medidor de vazão de nitrogênio correto.
Aplicações de nitrogênio
* Indústria alimentícia: conservação de frutas, bebidas e produtos embalados
* Agricultura: silos cheios de nitrogênio para evitar mofo e germinação
* Eletrônica: fabricação de lâmpadas e semicondutores
* Produtos químicos e farmacêuticos: cobertura, purga e limpeza
* Criogenia: aplicações de resfriamento, congelamento e armazenamento de nitrogênio líquido
Medidores de vazão de nitrogênio por aplicação

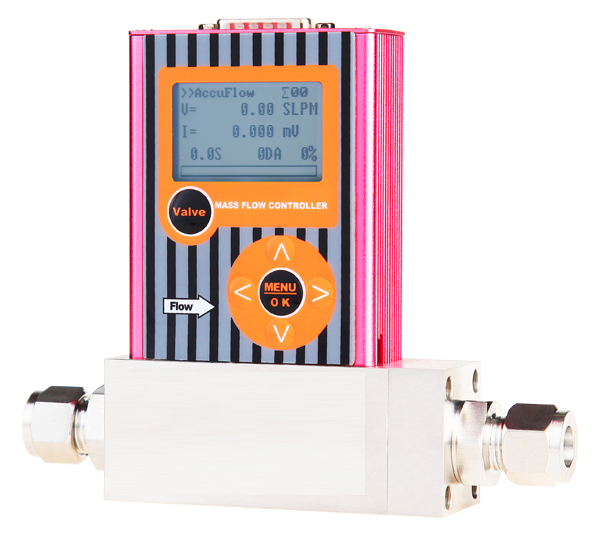

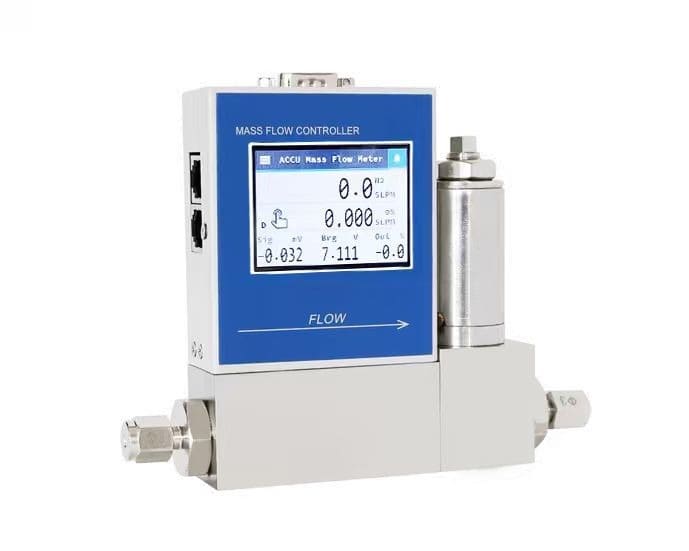

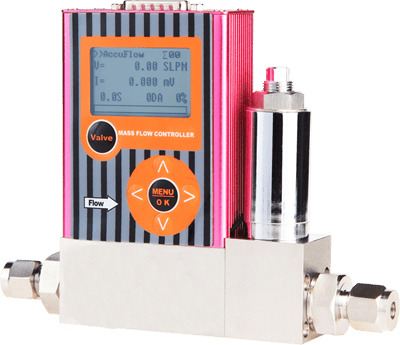

1. Medição de nitrogênio de pequeno fluxo ou controlador de fluxo de N2 (SCCM ou SLPM)
Faixa de fluxo de gás N2: 2 SCCM ~ 30 SL/M
Precisão: ± 1% FS
Tempo de resposta: controlador de fluxo de massa < 2s
Faixa de fluxo de gás N2: 2 SCCM ~ 30 SL/M
Precisão: ± 1% FS
Tempo de resposta: medidor de vazão mássica < 0,8s
Medição direta do fluxo de massa
Faixa de fluxo de gás N2: 0-(40 g/h~1000 kg/h)
Classificação de pressão máxima: 100 barh
Medição direta do fluxo de massa
Faixa de fluxo de gás N2: 0-(40 g/h~1000 kg/h)
Classificação de pressão máxima: 100 barh
Para uso laboratorial, em semicondutores ou médico, o nitrogênio é frequentemente medido em sccm (centímetros cúbicos padrão por minuto) ou slpm (litros padrão por minuto).
Melhor medidor de vazão para pequenos fluxos de nitrogênio
* Micromedidor de vazão mássica térmica
Vantagens:
* Alta sensibilidade a taxas de fluxo ultrabaixas, baixas para 2 sccm
* Mede o fluxo de massa direto sem correção de pressão/temperatura
* Design compacto para sistemas de laboratório ou OEM
* Medidor de vazão digital micro N2 com 4-20 mA ou Modbus RTU RS485.
Aplicações:
* Experimentos de nitrogênio em laboratório
* Medição de gás de processo semicondutor
* Instrumentos médicos e analíticos
2. Medição de fluxo de nitrogênio em baixa pressão

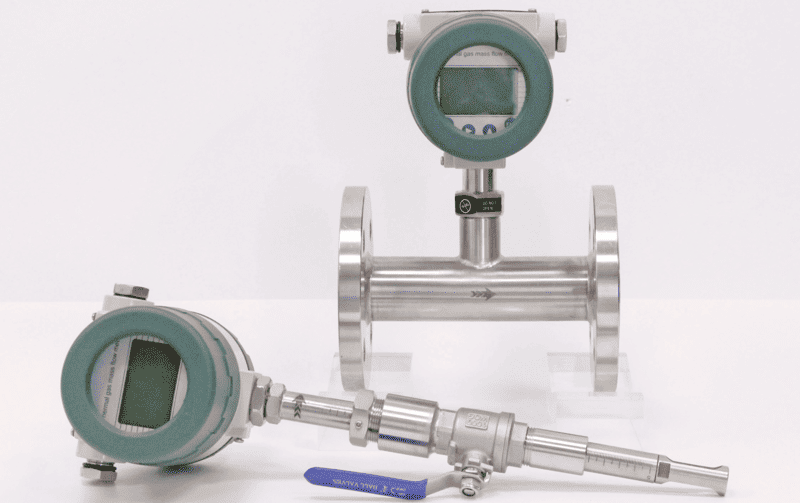

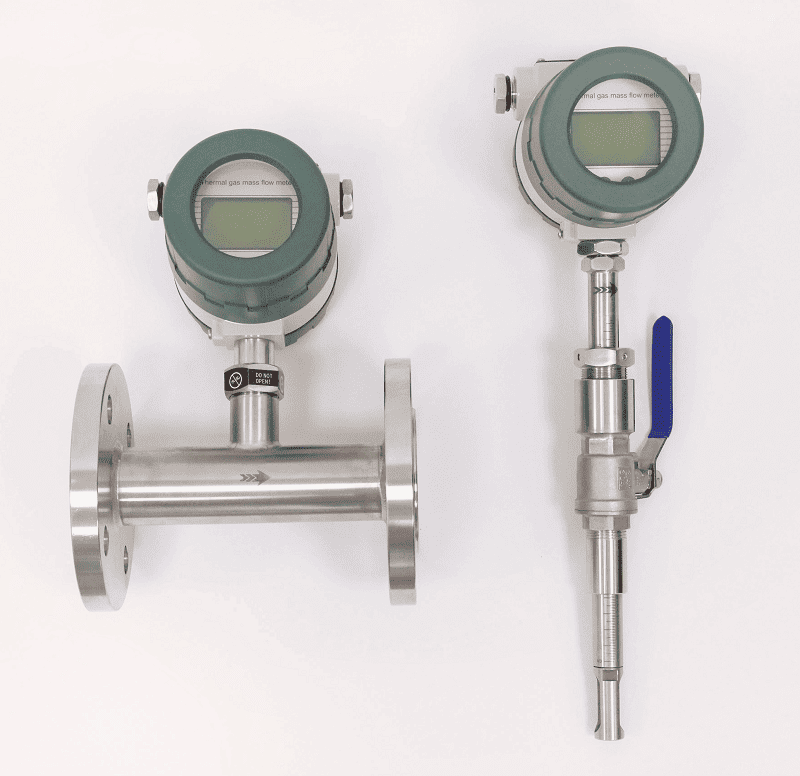

Medidor de vazão mássica térmica em linha ou de inserção para medição de gás N2
Quando o nitrogênio é fornecido em baixa pressão (por exemplo, cobertura de tanques, HVAC, monitoramento ambiental), o fluxo é estável, mas requer precisão.
Melhor medidor de vazão para nitrogênio de baixa pressão
*
Medidor de vazão mássica térmica (tipo inserção ou em linha) Vantagens:
* Ampla faixa de medição, especialmente em baixas velocidades e operação de baixa pressão, como 5 mbar ou 10 Kpa de baixa pressão
* Sem peças móveis, design livre de manutenção
* Fácil integração com saídas digitais e sistemas de monitoramento
* Medidor de vazão de gás N2 de baixo custo Aplicações:
* Proteção de nitrogênio na indústria alimentícia
* Cobertura de nitrogênio em tanques químicos
* Monitoramento do consumo de gás
3. Medição de fluxo de nitrogênio em pressão normal
Em pressões atmosféricas ou moderadas de tubulações, diversas tecnologias de medidores de vazão de nitrogênio podem ser aplicadas dependendo da precisão e das necessidades orçamentárias.
Melhores medidores de vazão para nitrogênio de pressão normal
Precisão: 1,0~1,5%
Tamanho do medidor de vazão de turbina a gás: 1 polegada ~16 polegadas
Opção com medição de temperatura e pressão e correção de volume de gás
Taxa de fluxo: 0,1 ~100 Nm/s
Inserção ou instalação em linha
Adequado para medição de N2 de baixa pressão ou baixa velocidade
Indicação local da vazão de N2 sem alimentação elétrica
Opção com transmissores 4-20mA
Medidor de vazão de gás confiável e clássico
Adequado para medição de alta vazão e alta pressão de N2
Conexão tipo wafer, flange ou parafuso
Solução de medição de fluxo de N2 de baixo custo

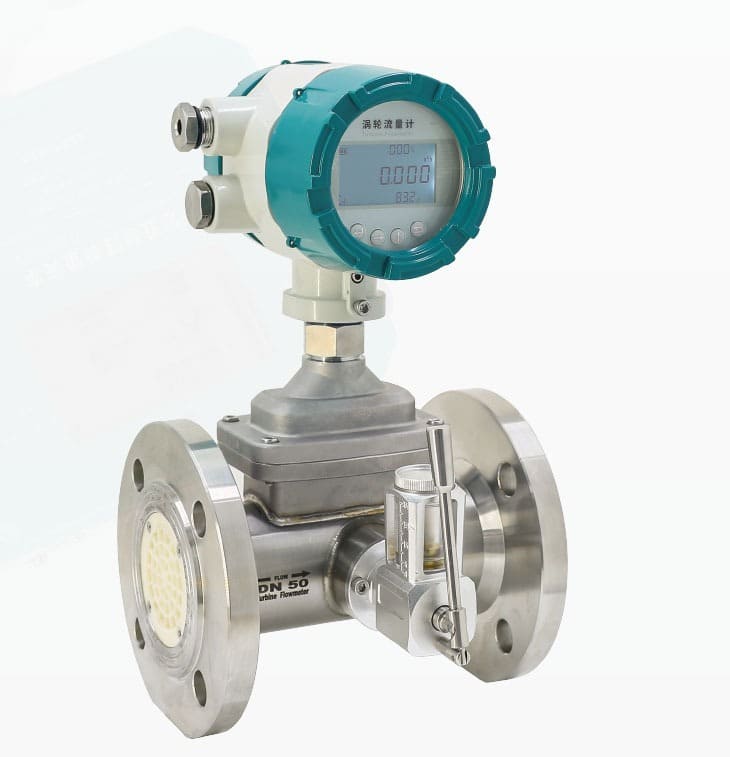

* Medidor de vazão de turbina a gás – para nitrogênio limpo e seco com fluxo estável
* Medidor de fluxo de massa térmica – para fluxos de gás variáveis
* Rotâmetro de tubo metálico (medidor de área variável) – medição de vazão visual com boa relação custo-benefício

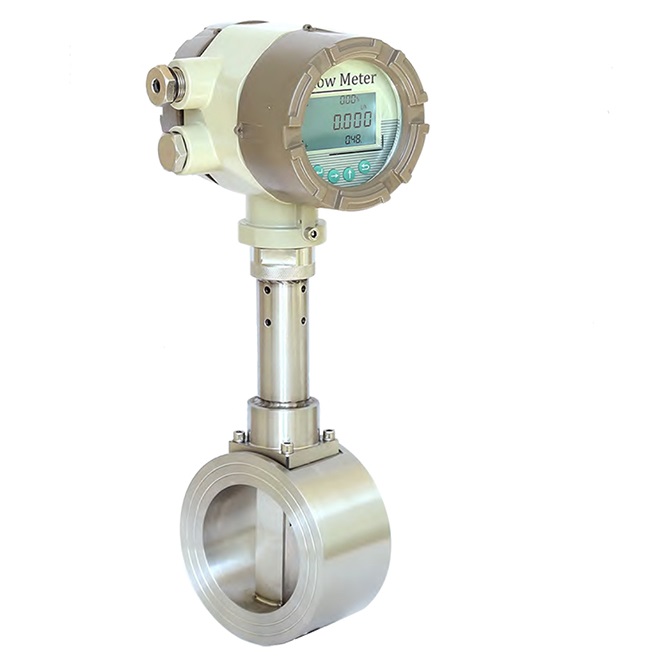

* Medidor de vazão de gás Vortex – escolha durável para tubulações de médio a grande porte
Aplicações:
* Fornecimento de nitrogênio em plantas de fabricação
* Monitoramento do fluxo de nitrogênio da concessionária
* Rastreamento do consumo de nitrogênio industrial

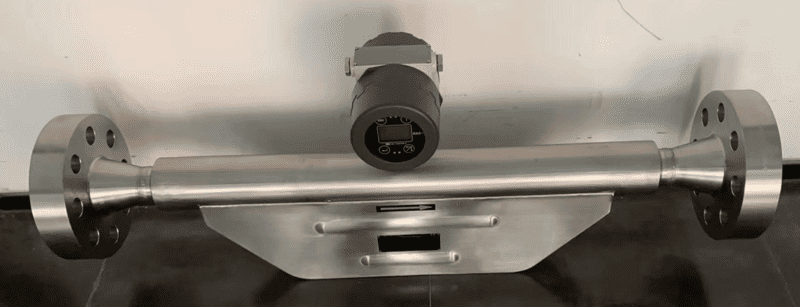

4. Medição de fluxo de nitrogênio de alta pressão
O nitrogênio fornecido em tubulações ou cilindros pressurizados requer medidores de vazão duráveis e seguros para lidar com alto estresse mecânico.

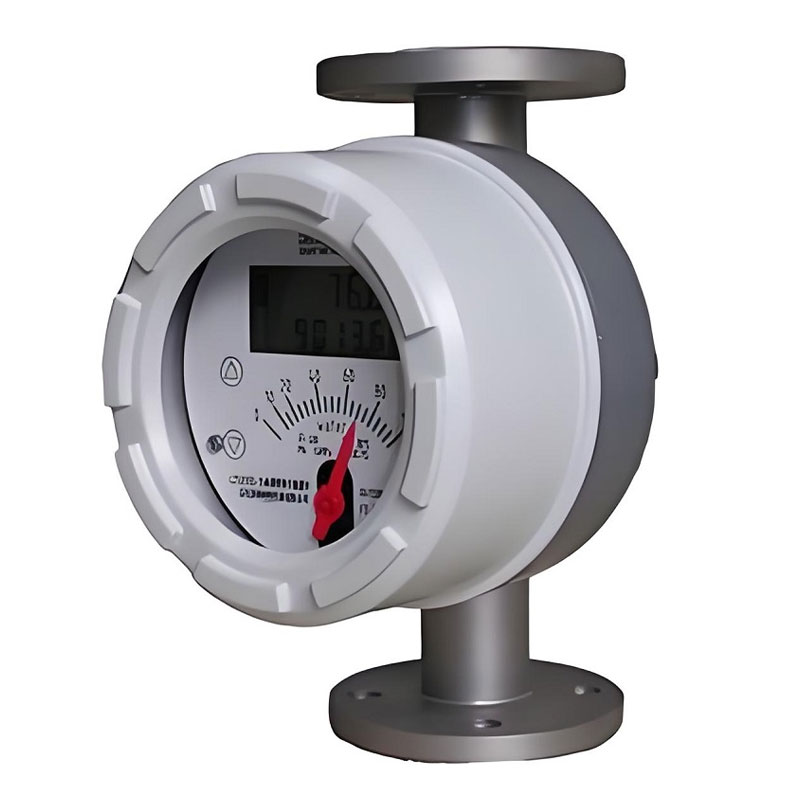

* Rotâmetro de tubo metálico – robusto e econômico para alta pressão
* Medidor de vazão mássica Coriolis – escolha premium com a mais alta precisão
Vantagens do Coriolis:
* Mede o fluxo de massa diretamente com precisão de 0,5%
* A classificação de alta pressão pode chegar a 1000 bar (14503 psi)
* Funciona independentemente de mudanças de pressão/temperatura
Aplicações:
* Injeção de nitrogênio em óleo e gás
* Enchimento de cilindros de alta pressão
* Transferência de custódia e faturamento

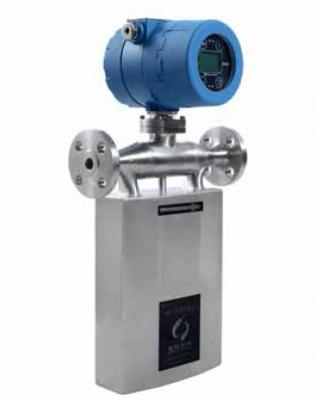

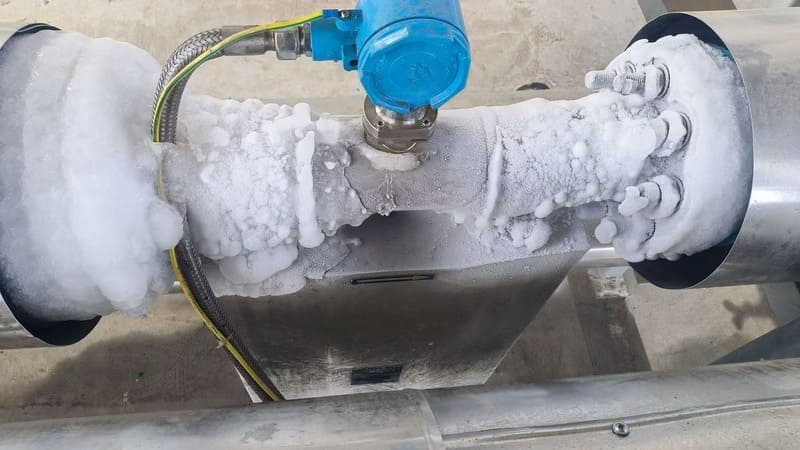

5. Medição de fluxo de nitrogênio criogênico (nitrogênio líquido)
O nitrogênio líquido é utilizado em indústrias de congelamento, resfriamento criogênico e médicas em temperaturas ultrabaixas de –196 °C (–320 °F). A medição desse fluido criogênico requer tecnologia especializada.
* Medidor de vazão mássica Coriolis
Vantagens:
* Opera a –200 °C (–328 °F)
* Mede o fluxo de massa com alta precisão
* Monitora densidade e temperatura simultaneamente
Aplicações:
* Fornecimento de tanque de armazenamento de nitrogênio líquido
* Congelamento rápido para a indústria alimentícia
* Experimentos criogênicos de laboratório
Resumo: Escolhendo o medidor de vazão de nitrogênio correto
O nitrogênio é utilizado em diversas condições — desde pequenos fluxos de gás em laboratório até tubulações de alta pressão e líquidos criogênicos ultrafrios. Portanto, o medidor de vazão de nitrogênio correto depende da vazão, pressão e temperatura:
* Micro Medidor de Fluxo de Massa Térmica – melhor para pequenos fluxos de nitrogênio (sccm/slpm)
* Medidor de vazão mássica térmica – monitoramento de nitrogênio de baixa pressão e uso de gás de proteção
* Turbina a gás, vórtice, rotâmetro – nitrogênio de uso geral em pressão normal
* Rotâmetro de tubo metálico, medidor de vazão Coriolis – sistemas de nitrogênio de alta pressão
* Medidor de vazão mássica Coriolis – medição de nitrogênio líquido criogênico
A Silver Automation Instruments oferece uma linha completa de medidores de vazão de nitrogênio gasoso e sensores de vazão de nitrogênio criogênico a preços competitivos. Seja para medir nitrogênio para conservação de alimentos, injeção de óleo e gás, utilidades industriais ou experimentos de laboratório, temos uma solução de medidor de vazão sob medida disponível.
português
Transmissor de pressão de nitrogênio (N2)
2018/01/03
O nitrogênio (N₂), sendo um dos gases inertes mais comumente usados em aplicações industriais, possui propriedades físicas e químicas únicas que impõem requisitos especiais aos equipamentos de medição...
VIEW
Medidores de vazão mássica térmica
2018/01/03
Medidores de vazão de gás térmico com preços de fábrica da China – precisos, estáveis e ideais para ar, gás natural, CO₂, N₂, biogás, GLP/GNV.
VIEW
Medidor de vazão mássica de nitrogênio líquido
2018/01/03
Introdução aos medidores de vazão criogênicos e à medição de vazão mássica de nitrogênio líquidoPor que um medidor de vazão criogênico é necessário para a medição de vazão mássica de nitrogênio líquid...
VIEW
Medidor de vazão de gás de baixo fluxo/controlador de vazão mássica
2018/01/03
Para gás, taxa ultrabaixa de até 2 sccm (2 ml/min). Para ar, biogás, gás natural, N2, O2, CO2, etc. Precisão de 1% FS e tempo de resposta de 2s.
VIEW
Medidor de vazão de gás nitrogênio digital
2018/01/03
Por que precisamos de um medidor de vazão para nitrogênio gasoso? O nitrogênio, com fórmula química N₂, é um gás incolor e inodoro. O nitrogênio é geralmente chamado de gás inerte e suas propriedades...
VIEW

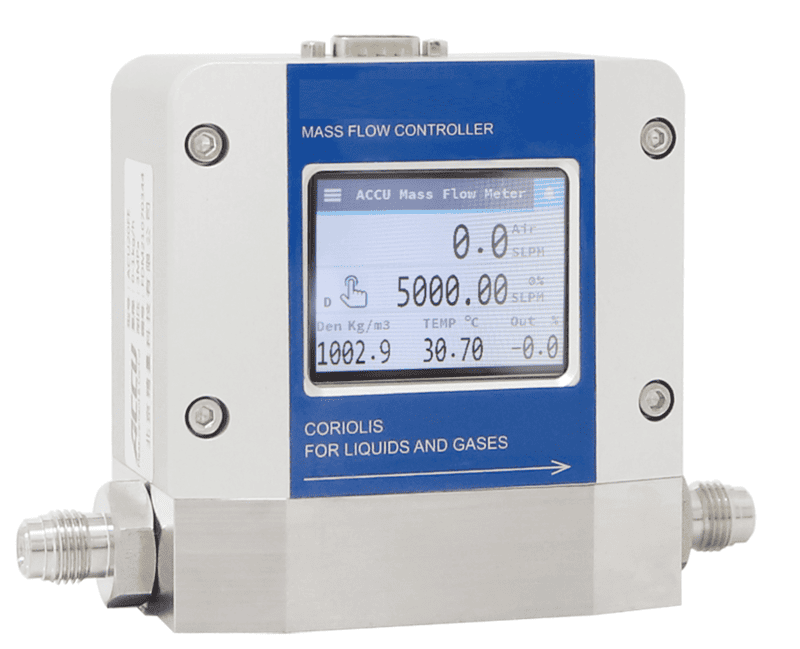

Medidor de vazão Coriolis de baixo fluxo micro
