Um medidor de vazão magnético de águas residuais é um medidor de vazão eletromagnético. Um campo magnético é aplicado ao tubo medidor, o que causa uma diferença de potencial dependendo do fluxo da velocidade do ângulo reto t...
O medidor de vazão para água efluente usa o princípio da indução eletromagnética para medir o fluxo de águas residuais na tubulação, é medidor de vazão eletromagnético. Todos os líquidos condutores podem ser medidos...
O medidor de vazão eletromagnético para água é um instrumento que mede o fluxo volumétrico de água condutiva utilizando a lei de Faraday da indução eletromagnética. A água condutiva flui no tubo de medição não magnético perpendicularmente ao campo magnético, e a força eletromotriz induzida proporcional à vazão de água é gerada na direção perpendicular à direção da água. A direção da força eletromotriz é determinada de acordo com a regra da mão direita. A força eletromotriz induzida é detectada por dois eletrodos em contato direto com a água, e a água magnética é transmitida ao amplificador através do cabo, sendo então convertida em um sinal de saída unificado. O tubo de medição do medidor de vazão eletromagnético de água é equipado com bobinas de excitação, e a corrente de excitação é fornecida pelo conversor de fluxo eletromagnético. A corrente de excitação gera um campo magnético e passa através do tubo de medição.
Usos do medidor de vazão de água magnético
O medidor de vazão magnético para água é ativo em muitos campos, como petróleo, gás, tratamento de água e indústrias petroquímicas, fibras químicas, alimentos, papel, açúcar, mineração e metalurgia, abastecimento e drenagem de água, proteção ambiental, conservação de água e engenharia hidráulica, siderurgia e outros campos industriais. Sensor de fluxo magnético de esgoto, medidor de fluxo magnético para água de esgoto, saneamento para medidor de água limpa tipo eletromagnético, drenos, medidor de fluxo de água tipo magnético para medir o fluxo de esgoto, água com ácido bórico, medidor de fluxo de água ácida, medidor de fluxo de água eletromagnético usado em projeto de purificador de água doméstico, medidor de água industrial de fluxo gravitacional, medidor de água ambiente, transmissor de fluxo tipo magnético para água doce de caldeira, medidores de fluxo de água de caldeira, água condensada, medição de fluxo de água macia, medidor de fluxo de água gelada, águas residuais, instrumentos de medição de fluxo de água de esgoto, medidor de fluxo de água tipo magnético para água do mar, medidor de fluxo magnético para ÁGUA - SAIS, solução aquosa, mistura de amina + água, consumo de água potável, medidor de fluxo de água de lama (água + hidróxido de alumínio), água DI + ácido sulfúrico concentração de 15%, água DI + ácido fosfórico concentração de 15%, medidor de fluxo de água quente, água quente condensada, medidor magnético para água de serviço público, medidor de fluxo eletromagnético para água misturada com alcalina, medidor de fluxo EM para água subterrânea, dispositivo de medição de fluxo tipo eletromagnético para água de alimentação, fluxo de água destilada medição, medição de vazão de água e poliuretano, medidor de vazão de água CIP Chemicals / RO Water / Tea Extract, medidor de vazão de água tipo EM para água normal, sensores magnéticos de vazão de água para sistemas hidráulicos de rios, combinação de água com cal, medidores de água para irrigação, água com suspensão de polpa diluída, etc.

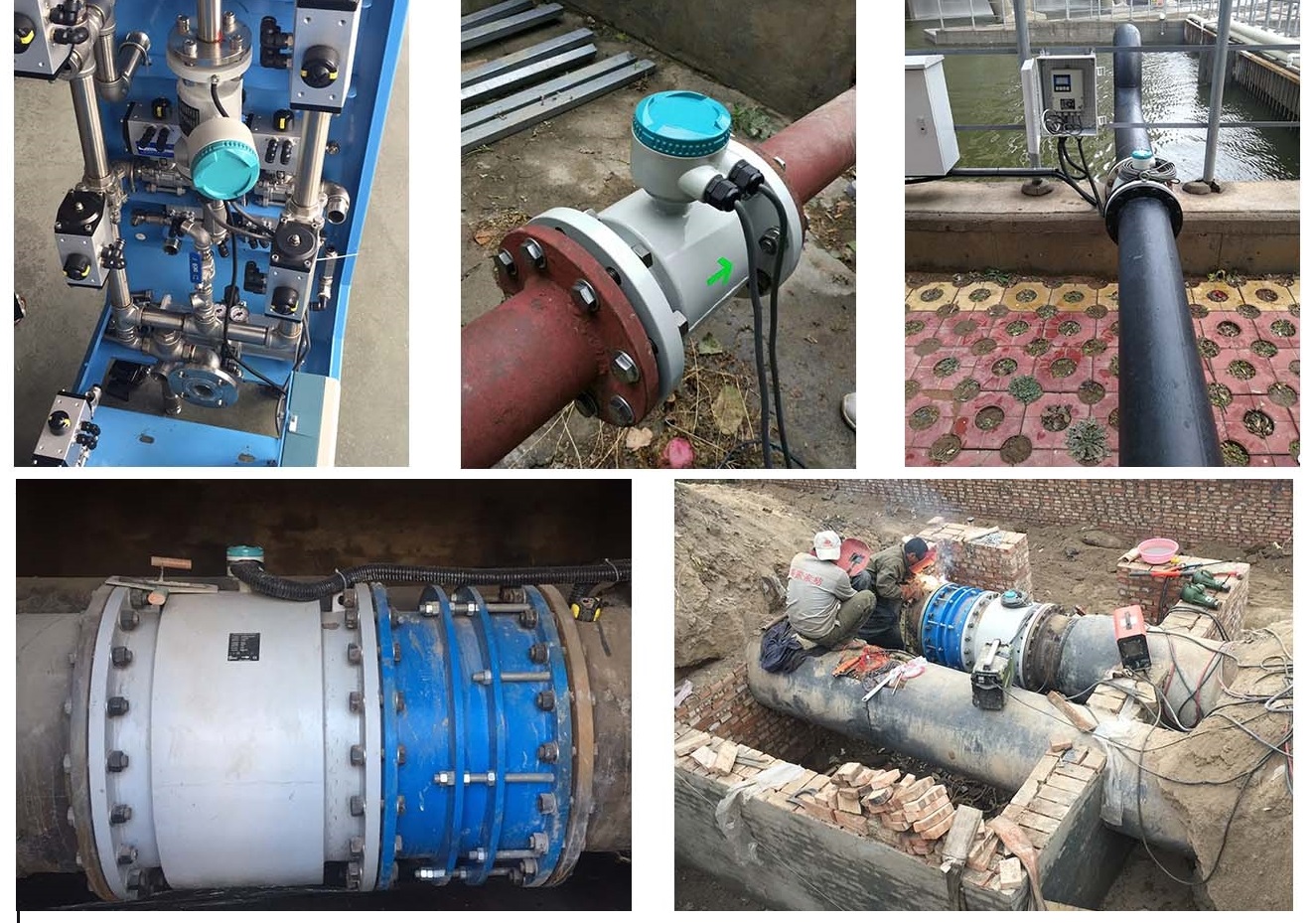

Amplas aplicações de medidores de vazão magnéticos
Desempenho principal do medidor de vazão de água do tipo magnético
a. Sensor de fluxo EM desobstruído: O sensor de fluxo magnético não é fácil de bloquear e pode ser usado para medir lodo industrial, águas residuais, esgoto, etc.
b. Sem perda de pressão: tubo sensor do medidor de vazão magnético suave sem qualquer perda de pressão e o efeito de economia de energia é notável.
c. O fluxo de volume de água medido pelo medidor de vazão de água do tipo magnético não é afetado significativamente por mudanças na densidade, viscosidade, temperatura, pressão e condutividade da água, com alta precisão de medição, e o medidor de vazão EM pode medir o fluxo de água tanto na direção direta quanto reversa.
d. O sensor de fluxo magnético não possui partes móveis, adota excitação de onda retangular de baixa frequência, não é afetado pela frequência de energia e por várias interferências de campos eletromagnéticos dispersos no local e funciona de forma estável e confiável.
e. A relação de alcance é grande, 20:1, o que pode rastrear completamente o fluxo de água, medir com precisão o pequeno fluxo de água e a faixa de ajuste da taxa de fluxo em grande escala é ampla.
f. Os requisitos para a seção frontal do tubo reto são menores ao instalar o medidor de vazão magnético de água: a montante ≥ 5D, a jusante ≥ 2D, D é o diâmetro do tubo.
g O sensor de fluxo magnético pode ser instalado de forma flexível: o medidor de fluxo de água magnético pode ser instalado horizontalmente, verticalmente e obliquamente
h. O medidor de vazão de água do tipo magnético tem estrutura simples, instalação conveniente e baixo custo de manutenção.
i. O transmissor de fluxo magnético funciona digitalmente para que os dados possam ser registrados no sistema de computador ou CLP, podendo medir água limpa e suja (não depende de partículas na água para funcionar);

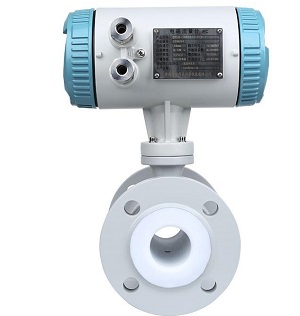

Medidor de vazão de passagem total, sem perda de pressão, sem peças móveis
Precauções ao instalar e usar o medidor de vazão eletromagnético de água
(1) A água de lodo industrial geralmente contém uma grande quantidade de meio abrasivo e o sensor de fluxo magnético é melhor instalado verticalmente. (2) O sensor magnético de fluxo de água não pode ser instalado em uma tubulação que possa vibrar livremente. (3) O aterramento do sistema deve ser confiável. (4) O tubo de medição do medidor de vazão de água do tipo eletromagnético deve ser completamente preenchido com água; (5) Seleção do medidor de vazão eletromagnético: o tipo de água deve ser compreendido para selecionar razoavelmente o material de revestimento do sensor, o material do eletrodo, etc. (6) A condutividade da água de medição deve ser ≥5pS/cm, especialmente para medições de vazão de água macia, água desmineralizada ou água condensada;
Especificações técnicas do medidor de vazão magnético de água
● O medidor de vazão magnético para água tem muitos tamanhos de mostrador, tamanho normal do medidor de vazão de água solicitado: 3/8 pol., 1/2”, 3/4 pol., DN, 1-1/2”; DN25, 2 pol., 3 pol. medidor de água magnético, medidor de vazão de água magnético de 4 pol., 5”, medidor de vazão de água EM de 6 pol., medidor de água eletromagnético de 8 pol., 200 mm, medidor magnético de 10 pol., 12 pol., 14 pol., medidor de vazão magnético de passagem total de 1000 mm, etc. ●Classe de precisão: classe 0,5 ● Faixa de temperatura da água medida: -30 ~180°C, pode ser transformado em medidor de vazão magnético de água quente ou medidor de vazão de água gelada; ●Pressão de trabalho do medidor de vazão magnético: PN16, PN25, PN40, ANSI150LB, 300#, etc., o medidor de vazão de água magnético de alta pressão pode ser personalizado pela SILVER AUTOMATION INSTRUMENTS. ●A faixa de velocidade da água pode ser medida pelo medidor de vazão magnético: a faixa de medição de vazão corresponde à faixa de velocidade de 0,1 a 15 m/s ● Fonte de alimentação: 85~256VAC, 45~63Hz.24VDC, medidor de fluxo de água magnético operado por bateria ●Comprimento da seção reta do tubo antes e depois do medidor de vazão EM: a montante≥5D, a jusante≥2D. ●Conexão de processo: Flange ASME, ANSI, JIS, DIN, wafer, parafuso, rosca, BSP ou NPT, medidor de vazão do tipo tri-clover ou magnético de inserção; ● Consumo total de energia do conversor de fluxo magnético: menos de 20 W ●Temperatura ambiente: -25°C ~60°C ●A fábrica de medidores de vazão magnéticos pode fornecer medidores de vazão magnéticos do tipo à prova de explosão, áreas perigosas zona 2.Categoria 2.Exd IIB T4; ● O transmissor eletrônico de fluxo de água magnético pode ter corrente de 4-20 mA, saídas de frequência, MODBUS RTU, HART ou PROFIBUS-DP, GPRS;
Conclusão
Todos sabemos que os medidores de vazão magnéticos são um dos poucos medidores muito mais difíceis de usar do que de fabricar. Portanto, no processo de medição de lodo industrial, águas residuais e esgoto, focamos principalmente em dois desempenhos: a confiabilidade e a precisão dos medidores de vazão eletromagnéticos. A confiabilidade do instrumento inclui a qualidade confiável do instrumento e a facilidade de manutenção ou a ausência de manutenção. A prática nos últimos anos provou que o medidor de vazão eletromagnético se tornou de fato nosso instrumento de medição de água preferido e popularizado na medição de lodo industrial, polpa, água salgada, água do mar, esgoto, solução química, tratamento de água, água ácida, água do mar, água subterrânea, água corrosiva, água normal de poço, água de rio e água de combate a incêndio, devido à sua inerente relação desempenho-preço. Acreditamos que, com o desenvolvimento da tecnologia de medição de vazão, especialmente o desenvolvimento e a aplicação contínuos de vários medidores de vazão magnéticos, ela fornecerá uma base mais sólida para a medição precisa de água industrial, e as perspectivas serão mais amplas.
