Visão geral do medidor de vazão tipo turbina
Medidor de vazão tipo turbina para medição de vazão de água, diesel, óleo, gás natural, ar, N2, GLP, gás inerte e CO2.
O medidor de vazão tipo turbina é um tipo de sensor de velocidade. Quando o fluido medido flui através do sensor de turbina, o impulsor gira sob a ação do fluido, e sua velocidade é proporcional à velocidade média do fluxo na tubulação. Trata-se de um medidor de vazão volumétrica utilizado para detectar a vazão de fluidos e gases.
Quais são as aplicações dos medidores de vazão tipo turbina?
São particularmente adequados para medir a vazão de líquidos de baixa e média viscosidade, desde que os fluidos estejam limpos, livres de impurezas e partículas, como água (medidor de vazão de água tipo turbina), emulsões, álcool etílico, óleos leves, diesel, óleo combustível, óleo de palma, óleo de coco, óleo vegetal, petróleo, líquidos criogênicos, gás GLP e gás propano, podendo ser usados como medidores de vazão de gás digitais.

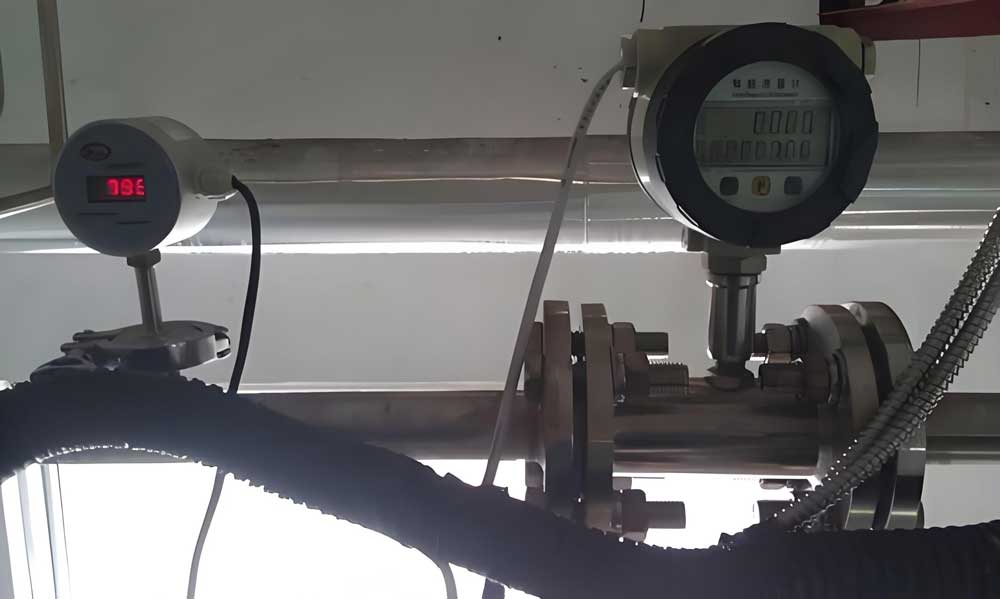

O medidor de vazão tipo turbina está medindo a vazão de água desmineralizada.
Características do medidor de vazão digital tipo turbina
O medidor de turbina possui alta precisão, boa repetibilidade e baixa perda de pressão.
Pode ser fabricado como medidor de vazão de alta pressão, medidor de vazão de alta temperatura e medidor de vazão de baixa pressão.
Ampla faixa de fluxo
Estrutura simples e fácil de desmontar e montar.
Especificações técnicas do medidor de vazão digital tipo turbina
-Tamanho do sensor de vazão tipo turbina em linha: 4 mm (1/6 de polegada) a 200 mm (8 polegadas), normalmente solicita-se medidor de vazão tipo turbina de 1 polegada, medidor de vazão tipo turbina de 2 polegadas, medidor de vazão tipo turbina de 3 polegadas e medidor de vazão tipo turbina de 4 polegadas.
|
Diameter
|
Standard Flow
(m3/h)
|
Extended Flow
(m3/h)
|
Start Flow
(m3/h)
|
Max Pressure Loss
(Kpa)
|
|
(mm)
|
(in.)
|
|
4
|
0.15
|
0.04 to 0.25
|
0.04 to 0.4
|
0.02
|
120
|
|
6
|
0.25
|
0.1 to 0.6
|
0.06 to 0.6
|
0.05
|
80
|
|
10
|
0.4
|
0.2 to 1.2
|
0.15 to 1.5
|
0.07
|
50
|
|
15
|
0.5
|
0.6 to 3.6
|
0.5 to 5
|
0.35
|
35
|
|
20
|
0.75
|
0.8 to 8
|
0.45 to 9
|
0.3
|
35
|
|
25
|
1
|
1 to 10
|
0.5 to 10
|
0.4
|
35
|
|
32
|
1.25
|
1.5 to 15
|
0.8 to 15
|
0.6
|
35
|
|
40
|
1.5
|
2 to 20
|
1 to 20
|
0.6
|
35
|
|
50
|
2
|
4 to 40
|
2 to 40
|
1
|
35
|
|
65
|
2.5
|
7 to 70
|
5 to 70
|
4
|
25
|
|
80
|
3
|
10 to 100
|
7 to 100
|
5
|
25
|
|
100
|
4
|
20 to 200
|
10 to 200
|
8
|
25
|
|
125
|
5
|
25 to 250
|
13 to 250
|
10
|
25
|
|
150
|
6
|
30 to 300
|
15 to 300
|
12
|
25
|
|
200
|
8
|
80 to 800
|
40 to 800
|
20
|
25
|
|
Accuracy
|
0.5 %
|
1.0%
|
---
|
---
|
-Precisão do medidor de vazão tipo turbina líquida: 0,5%

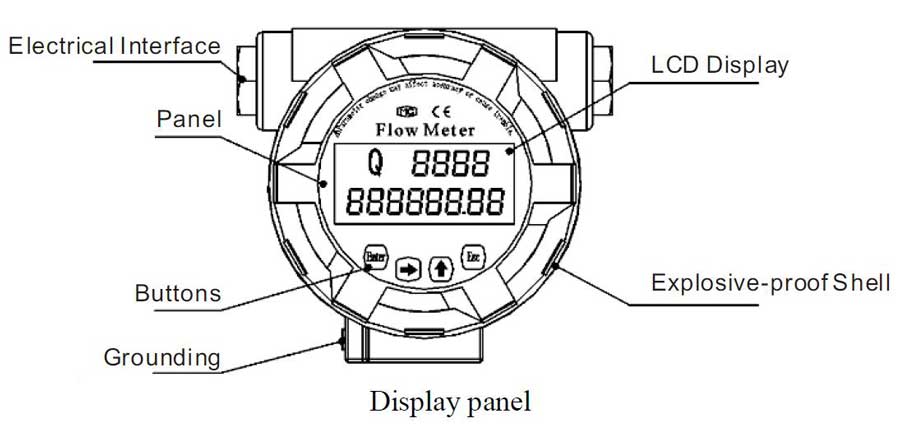

-Medidor de vazão tipo turbina com display digital
-Medidor de vazão em aço inoxidável
-O medidor de vazão tipo turbina para altas temperaturas pode ser fabricado em até 150°C.
Medidor de vazão digital tipo turbina com 4-20mA, pulso, frequência, protocolo RS 485 ou Hart, adequado para PLC, DCS e outros sistemas de controle computadorizados.
Fonte de alimentação de -24 V CC ou medidor de vazão tipo turbina alimentado por bateria

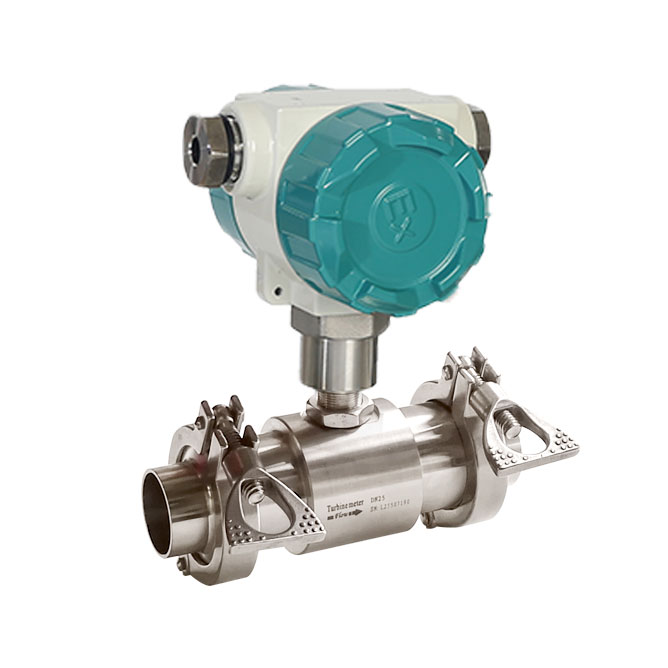

-Pode ser fabricado com diferentes flanges, como JIS 10K, ANSI 150LB, 300LB, DIN PN16, PN40, PN64 (padrão), ou com rosca 1/2” NPT, BSP, opcionalmente com conexão tri-clamp, para uso como medidor de vazão sanitário.
-O preço do medidor de vazão tipo turbina é baixo, compre diretamente dos fabricantes chineses de medidores de vazão tipo turbina.
Tipos de medidores de vazão tipo turbina:

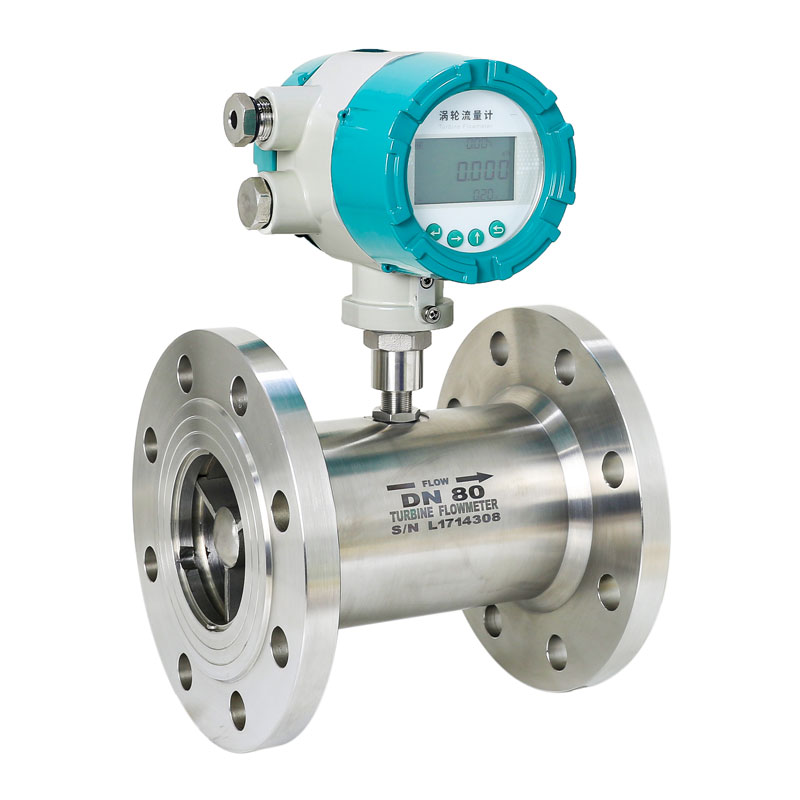

Para água, diesel, álcool, combustível, líquidos limpos e de baixa viscosidade.

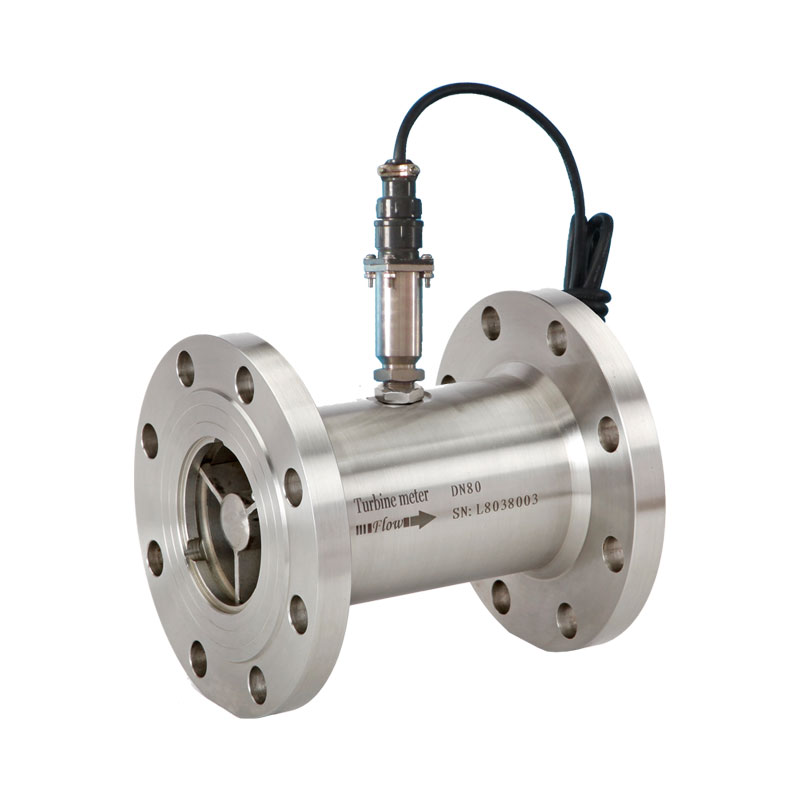

Sensor de fluxo digital de baixo custo
Pulso de saída
Sem exibição
Resposta rápida para dosagem
Para líquidos limpos e de baixa viscosidade, como água, combustíveis, produtos químicos, solventes e óleos leves.
