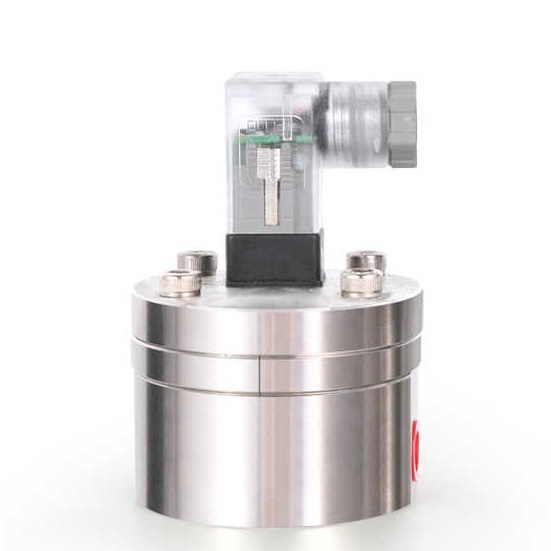

Medidor de vazão de baixa vazão para inibidor de corrosão

Aplicação de medidor de vazão por deslocamento positivo de baixa vazão em sistema de injeção de inibidor de corrosão

Na indústria petroquímica, a adição precisa de inibidores de corrosão sempre foi uma atividade que exige grande habilidade técnica. Por exemplo, a vazão pode ser muito pequena, como apenas 1-2 GPM ou até menos, e normalmente opera sob alta pressão, em torno de 300 psi. Investimentos excessivos representam desperdício de recursos, enquanto investimentos insuficientes em equipamentos podem levar à formação de incrustações e obstruções. Portanto, o controle preciso da vazão é essencial. Recentemente, muitas empresas começaram a utilizar medidores de vazão PD de baixa vazão para solucionar esse problema, e os resultados têm sido bastante positivos.

Demanda real por injeção de inibidor de corrosão

Em sistemas comuns de osmose reversa, a quantidade de inibidor de corrosão (IC) adicionada geralmente varia entre 0,13 e 2,92 litros por hora, chegando a valores tão baixos quanto 0,02 litros por hora em alguns sistemas. Uma vazão tão pequena é impossível de ser medida por medidores de vazão comuns. Além disso, a viscosidade dos inibidores de corrosão varia bastante, e a temperatura também exerce um impacto significativo sobre eles. Consequentemente, o erro ao utilizar um medidor de vazão aumenta.

Uma situação comum em fábricas é que os operadores ajustam a bomba dosadora com base na experiência, verificam o nível do líquido no tanque do medicamento em intervalos regulares e estimam a dosagem usando esse "método impreciso". O resultado disso é um aumento no custo do medicamento ou uma diminuição na quantidade de material, sempre haverá algo desagradável.

As vantagens do medidor de vazão de deslocamento positivo micro

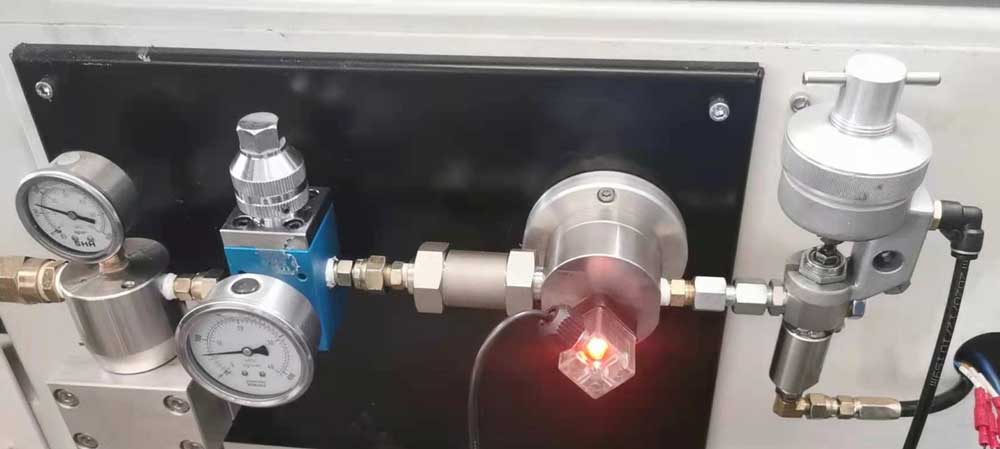

A maior vantagem deste medidor de vazão é sua alta precisão, que pode atingir 0,5% ou até mais, e medir uma vazão mínima de 0,5 mililitros por minuto (0,5 ml/min). Mais importante ainda, ele não é afetado por mudanças na viscosidade do líquido. Seja água ou líquido viscoso, contanto que a engrenagem possa ser acionada, os resultados da medição serão precisos.

Medidor de vazão de alta pressão: A medição da vazão de inibidores de corrosão é frequentemente realizada sob alta pressão, como 280 psi ou 100 bar. Pequenos medidores de vazão de deslocamento positivo podem ser adaptados para operar em alta pressão, podendo atingir até 400 bar.

Sensores de fluxo pequenos para inibidores de corrosão de baixíssima concentração podem ser fabricados em tamanhos muito reduzidos, como 1/8", 1/4", 1/2", 3/4" e 1", atendendo à necessidade de medição de baixo fluxo.

Para sistemas de injeção de inibidor de corrosão, essas características são extremamente práticas. Em primeiro lugar, a faixa de vazão é ampla, variando de dezenas de mililitros a dezenas de litros por hora; em segundo lugar, a precisão da medição é alta, permitindo o controle preciso da dosagem do medicamento; por fim, o sistema apresenta boa estabilidade e requer manutenção mínima após a instalação.

Em que aspectos devem ser prestados cuidados nas aplicações práticas?

Embora o pequeno medidor de vazão de engrenagem oval seja fácil de usar, ainda existem alguns requisitos para instalação e utilização.

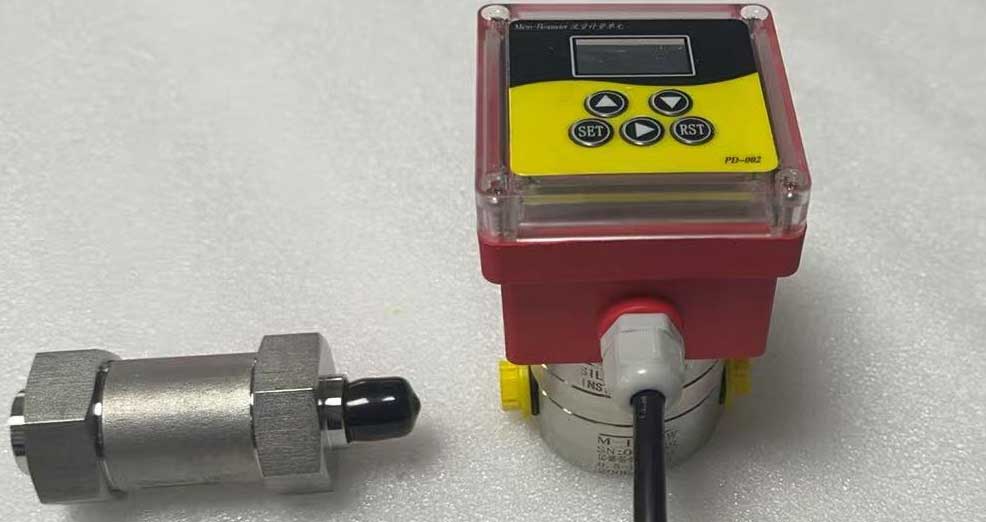

• É necessário instalar filtros. Embora o inibidor de corrosão pareça limpo, inevitavelmente contém algumas impurezas. Se um filtro não for instalado, as impurezas ficarão presas nas engrenagens com o tempo, e o medidor de vazão se tornará impreciso. Geralmente, recomenda-se a instalação de filtros com malha de 200 ou mais, que são econômicos e não causam problemas.

• A direção de instalação deve estar correta. Este tipo de medidor de vazão possui requisitos específicos quanto à direção de instalação; a entrada e a saída não podem ser invertidas, e é recomendável manter uma certa contrapressão para uma medição mais estável. As instruções de instalação detalhadas estão disponíveis no manual; basta seguir as regras.

• A faixa de temperatura deve ser monitorada. O modelo padrão opera em temperaturas que variam de -30 a 80 graus Celsius. Se a temperatura no local for particularmente alta, deve-se selecionar um modelo para altas temperaturas. Não economize neste quesito, caso contrário, o medidor de vazão não terá uma longa vida útil e apresentará defeitos.

• É necessário manusear as juntas com cuidado. Ao torcê-las, não utilize fita veda-rosca em excesso, pois isso pode causar problemas se ela ficar presa dentro do medidor de vazão. Este pequeno medidor de vazão possui um diâmetro reduzido, e mesmo uma pequena quantidade de detritos pode causar danos.

Vários parâmetros-chave durante a seleção

A vazão mínima que ele consegue detectar é de 0,5 ml/min.

A faixa de vazão deve ser selecionada de acordo com as necessidades reais. Por exemplo, se a dosagem do seu sistema for de 0,5 a 5 litros por hora, escolha o modelo LC-M6, que possui uma faixa de medição de 0,5 a 100 litros por hora, o que é totalmente suficiente e oferece ampla margem de segurança.

O material também é importante. O inibidor de corrosão é corrosivo; portanto, deve-se optar pelo aço inoxidável 316, que é mais caro, porém durável.

O sinal de saída do transmissor de vazão deve ser compatível com o sistema de controle. Os medidores de vazão geralmente possuem saídas de pulso ou corrente de 4-20 mA, que podem ser conectadas diretamente a sistemas PLC ou DCS para controle automático. Se for apenas um monitoramento simples, um medidor de vazão mecânico é suficiente; ele é barato e não requer fonte de alimentação externa.

Experiência prática em manutenção e conservação.

Verifique o filtro trimestralmente e substitua-o se estiver obstruído. O bloqueio do filtro pode afetar a medição do fluxo e aumentar a carga na bomba.

Realize verificações de precisão regularmente, conectando um cilindro graduado à saída e medindo a vazão para verificar se corresponde ao valor exibido. Se o erro for grande, pode ser necessário recalibrar o equipamento em uma oficina próxima.

As contas econômicas precisam ser calculadas com clareza.

O preço de um medidor de vazão de engrenagem oval micro não é nada barato, variando de alguns milhares a dezenas de milhares de dólares por conjunto. Mas, a longo prazo, esse investimento vale a pena.

Em primeiro lugar, trata-se de economizar medicamentos. Controlar a dosagem com precisão e adicioná-la conforme a necessidade real pode gerar uma grande economia nos custos com medicamentos anualmente. Principalmente no caso de inibidores de corrosão importados, cujo preço é muito alto, economizar 10% do consumo pode recuperar o custo em um ano.

Em segundo lugar, visa reduzir as falhas de equipamentos. A dosagem precisa reduz a formação de incrustações nos equipamentos, diminui a frequência de limpeza e reduz o tempo de inatividade, o que traz benefícios indiretos significativos.

Por fim, há o custo da mão de obra. Com o monitoramento e controle automáticos, os operadores não precisam ficar olhando para a caixa de medicamentos todos os dias, nem ajustar a bomba dosadora com frequência, economizando tempo e esforço.

A utilização de um medidor de vazão de deslocamento positivo em miniatura para sistemas de injeção de inibidor de corrosão é, de fato, uma boa solução. Apresenta alta precisão, boa estabilidade e manutenção simples. Embora o investimento inicial seja um pouco elevado, a longo prazo, a relação custo-benefício é muito alta. É claro que a seleção e a instalação devem ser feitas corretamente, e a manutenção diária deve ser realizada com atenção, para que se possa aproveitar ao máximo a funcionalidade do medidor de vazão.

Se o seu sistema ainda utiliza o método de "estimativa" para adicionar inibidores de incrustação, considere atualizar seus métodos de medição. Afinal, a gestão refinada é a tendência, e o dinheiro que precisa ser investido, precisa ser investido. O princípio fundamental é a operação estável dos equipamentos.
