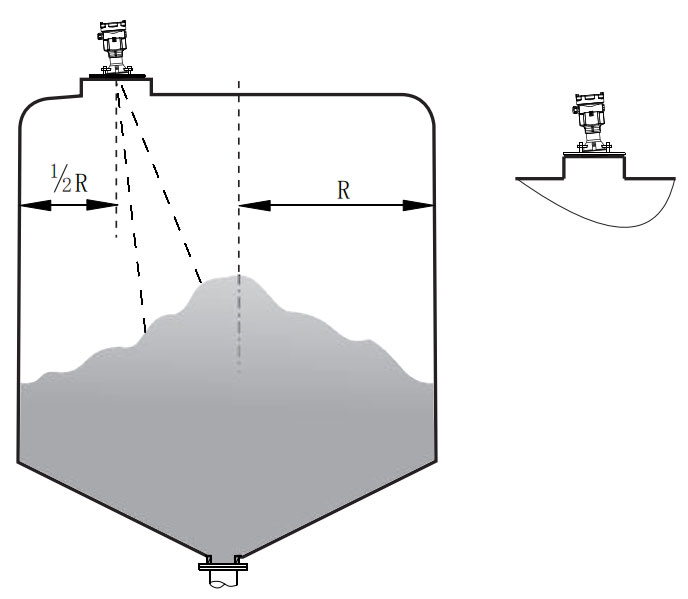

Nas indústrias de processamento de madeira, geração de energia a partir de biomassa e fabricação de papel, a medição de nível em silos de serragem de madeira há muito tempo representa desafios significativos. Este material aparentemente simples apresenta três grandes armadilhas na medição de nível:
Desafios de Medição: 1. Interferência de poeira: O pó fino de madeira cria uma "névoa de medição" durante o transporte. O pó voador representa um desafio para a medição de nível de cavacos de madeira.
2. Ângulo de repouso variável: flutuações entre 35°-55° dependendo do teor de umidade
3. Constante dielétrica baixa (ε≈1,8-2,5) causando reflexão fraca do sinal
4. Fenômenos de ponte: o intertravamento das fibras cria cavidades e sinais de nível falsos
O intertravamento das fibras cria cavidades e sinais de nível falsos
L imitações de tecnologias convencionais
de medição de nível - Transmissores de nível ultrassônicos:
A poeira absorve ondas acústicas, causando desvio de medição de >15%
Quando a serragem se acumula, as lacunas são relativamente grandes e o efeito de medição do
medidor de nível ultrassônico é ruim.
- Transmissores de Pressão Submersíveis:
As fibras de madeira enredam as sondas, causando danos permanentes. Transmissores de pressão submersíveis são usados para medir o nível de líquidos, como água, diesel, óleo combustível, não sendo adequados para aparas de madeira.

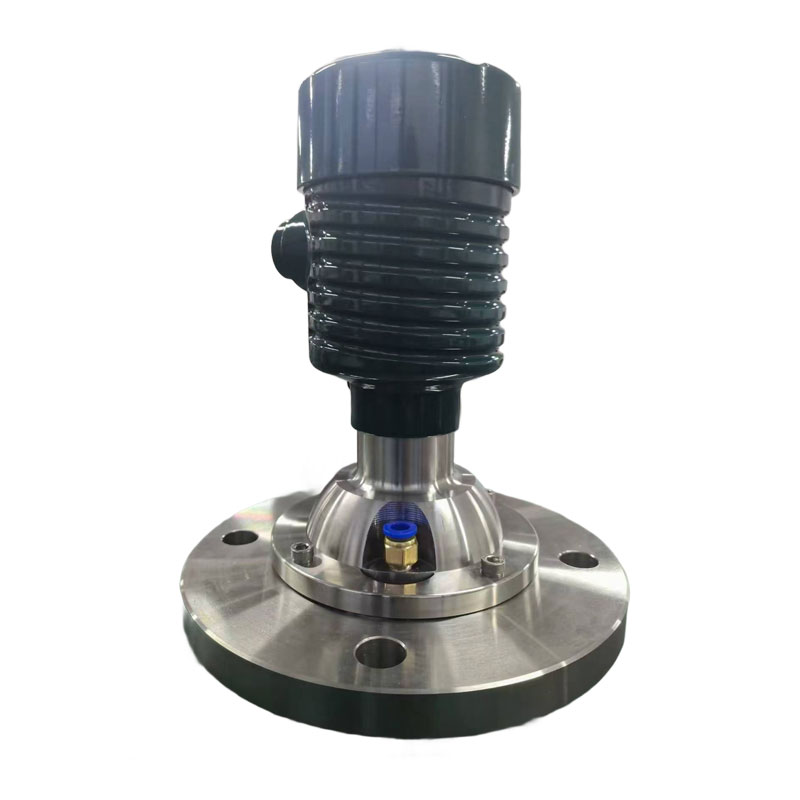

Transmissor de nível de radar de 80 GHz: revolucionando a medição de cavacos de madeira

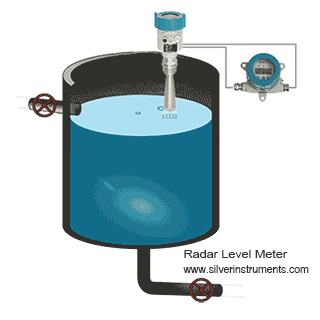

Utilizando a tecnologia de Onda Contínua Modulada em Frequência (FMCW) com micro-ondas de alta frequência de 78-82 GHz. O comprimento de onda de 3,6 mm (um terço do radar convencional de 26 GHz), combinado com um ângulo de feixe estreito de 12°, permite foco preciso:
1. As microondas de alta frequência penetram nas nuvens de poeira
2. Feixe estreito evita interferência na parede
3. O algoritmo de rastreamento de superfície dinâmica lida com superfícies irregulares
4. A tecnologia de aprimoramento de eco compensa reflexões fracas
|
Parameter
|
Ultrasonic
|
26GHz Radar
|
80GHz Radar
|
|
Dust Penetration
|
≤30%
|
≤50%
|
≤85%
|
|
Beam Angle
|
12°-15°
|
20°
|
3°-12°
|
|
Min. Dielectric Constant
|
N/A
|
≥2.0
|
≥1.5
|
|
Bridging Detection
|
None
|
Limited
|
Intelligent
|
Principais especificações técnicas do transmissor de nível de cavacos de madeira: - Faixa de frequência: 78-82 GHz (λ = 3,6 mm)
-O nível máximo do silo pode atingir 120m
- Precisão: ±2mm (mesmo em silos de 10m~20m de altura)
- Ângulo de feixe ajustável: 3°/6°/12° (configurável por software)
- Temperatura do processo: -40~200°C (com interface de purga de ar)
- Materiais da antena: PTFE selado/cerâmico (anti-entupimento)
- Processamento de sinal: 64 espectros/seg + reconhecimento de padrão de eco de IA
- Saída 4-20mA, opção com HART e MODBUS RTU
- Ângulo de ajuste de flange universal, adequado para medições sólidas, o tamanho do flange pode ser 3”, 4”, 5”” 6” e 8 polegadas.

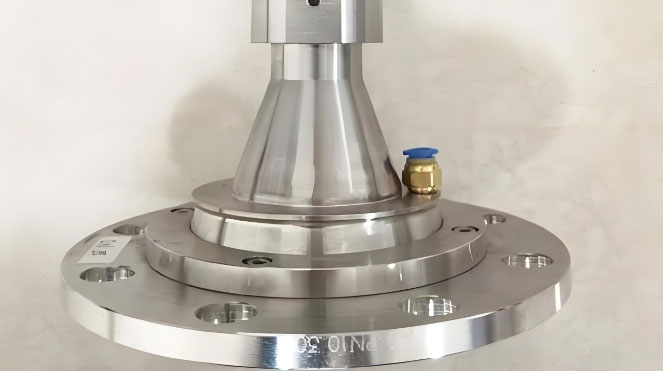

Flange de cardan para medição de cavacos de madeira maciça
Estudo de caso industrial:
Uma usina de energia de biomassa alcançada após a implementação do radar de 80 GHz:
1. A estabilidade da medição aumentou de 68% para 99,2%
2. Economia anual de manutenção: CNY 400.000
3. A utilização do silo melhorou em 22%
4. Eliminou o tempo de inatividade relacionado à ponte
