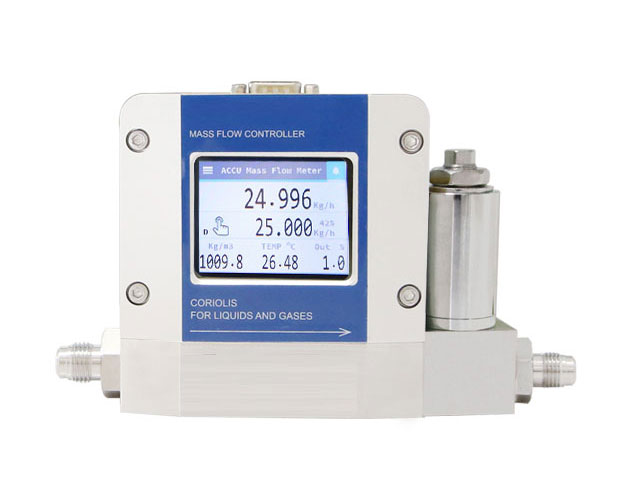

Medidor de vazão pequeno/controlador de vazão de princípio de Coriolis, Medidor de vazão mássica de melhor precisão para gás, líquido e vapor. Ele pode detectar vazão de 40 g/h ou até menor.
O que é um medidor de vazão de combustível de 3/8"?
O medidor de vazão de combustível de 3/8" é um instrumento de medição de vazão de combustível de precisão, projetado especificamente para medir a vazão de combustível de pequeno diâmetro. O "3/8" em seu nome refere-se ao tamanho da porta de conexão do medidor de vazão, que equivale a um diâmetro de tubo de aproximadamente 9,525 milímetros (mm). Ou seja, há uma grande possibilidade de que o tamanho da tubulação que conecta este medidor de vazão também seja de 3/8". Este medidor de vazão compacto desempenha um papel insubstituível em situações que exigem o monitoramento preciso de aplicações de combustível de baixo fluxo.

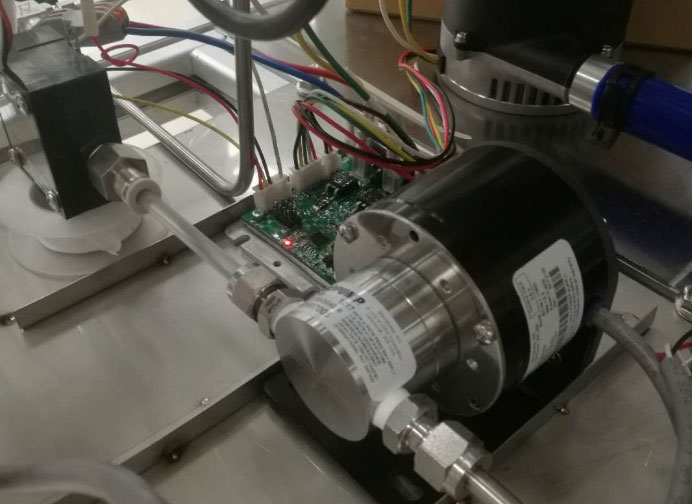

O medidor de vazão de 3/8” refere-se à porta de conexão do sensor de vazão de 3/4” de polegada
Do ponto de vista técnico, medidores de vazão de combustível de 3/8" normalmente utilizam princípios de medição de alta precisão, como medidores de vazão de turbina , medidores de vazão de engrenagem ou medidores de vazão mássica Coriolis, para capturar e registrar com precisão o fluxo instantâneo e cumulativo de combustível. Sua faixa de medição geralmente varia entre 0,1 e 30 litros por minuto (dependendo do modelo), tornando-os particularmente adequados para o monitoramento de sistemas de combustível de pequeno fluxo. Os principais materiais desses medidores de vazão são frequentemente aço inoxidável, liga de alumínio ou plásticos de engenharia de alta resistência, garantindo durabilidade e compatibilidade química com o combustível.

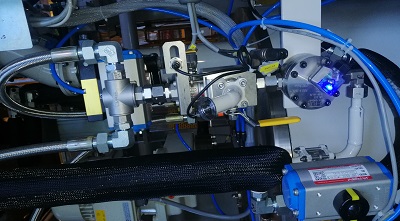

Medidor de vazão de 3/8 de polegada para monitoramento de pequenos sistemas de combustível
Onde os medidores de vazão de combustível de 3/8" são usados?
Os medidores de vazão de 3/8" são amplamente utilizados em vários campos industriais devido ao seu pequeno diâmetro e características de alta precisão
1. Área da aviação: Utilizada em sistemas de combustível de pequenas aeronaves, drones e helicópteros, monitorando as taxas de consumo de combustível do motor para garantir a segurança e a economia do voo. Em aplicações de aviação, a confiabilidade e a precisão dos medidores de vazão são cruciais, e qualquer erro de medição pode levar a erros graves no cálculo do combustível.
2. Testes automotivos: Utilizados no desenvolvimento de motores e testes de desempenho para medir com precisão as características de fluxo dos sistemas de injeção de combustível. Montadoras e instituições de pesquisa e desenvolvimento utilizam esses dados para otimizar o projeto do motor, melhorar a eficiência do combustível e atender aos padrões de emissão cada vez mais rigorosos.
3. Equipamentos de combustão industrial: Monitoramento do fornecimento de combustível para pequenas caldeiras, grupos geradores e sistemas de aquecimento industrial. Essas aplicações exigem um fornecimento de combustível contínuo e estável, e os medidores de vazão ajudam os operadores a manter a eficiência ideal da combustão.

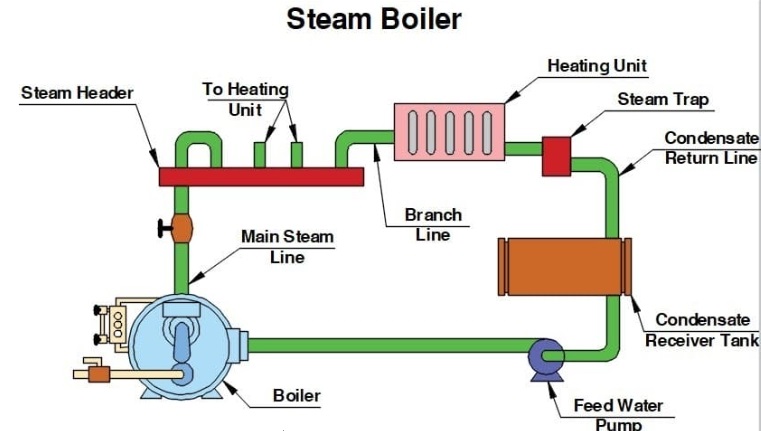

Caldeiras pequenas podem precisar de um medidor de vazão de combustível de 3/8”
4. Pesquisa laboratorial: Fornece dados de vazão precisos em projetos de pesquisa científica, como testes de eficácia de aditivos para combustíveis e desenvolvimento de novos motores. Medidores de vazão de nível de pesquisa geralmente exigem maior precisão e funções de saída de dados mais complexas.

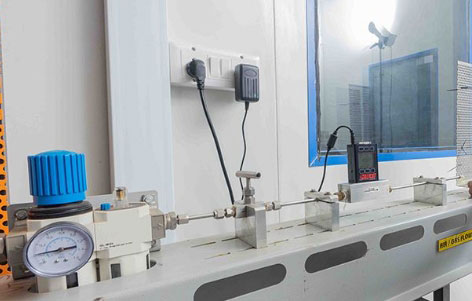

Medidor de vazão de 3/8 de polegada para pesquisa de laboratório
5. Sistema de energia auxiliar do navio: usado para monitoramento de combustível de motores auxiliares em embarcações pequenas ou grandes, ajudando a otimizar o uso de combustível e os planos de navegação.

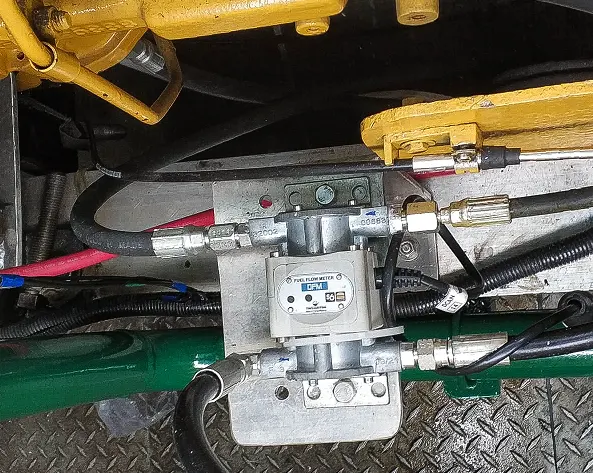

Medidor de vazão pequeno de 3/8” para medição de combustível em embarcações
Quais são as dificuldades técnicas na medição de combustível de baixo fluxo?
A medição de fluxos de combustível em diâmetros pequenos enfrenta múltiplos desafios técnicos: a principal dificuldade é o problema de sensibilidade causado por tráfego extremamente baixo. Com um diâmetro de 3/8 de polegada, a vazão de combustível pode ser muito lenta, como apenas 10 ml/min ou 50 ccm, e as técnicas tradicionais de medição de vazão podem não ser capazes de detectar com precisão esses sinais de vazão fracos, como, por exemplo, medidores de vazão de turbina ou rotâmetros de tubo metálico . Isso exige que os medidores de vazão tenham sensibilidade extremamente alta, capazes de distinguir pequenas variações de vazão, mantendo a estabilidade da medição.
O impacto das mudanças nas características do combustível não pode ser ignorado. Diferentes tipos de combustíveis (como gasolina, diesel, querosene de aviação, etc.) têm diferentes características de viscosidade, densidade e lubrificação, que mudam com a temperatura e afetam diretamente a precisão da medição dos medidores de vazão. Um medidor de vazão de combustível de 3/8" de alta qualidade precisa ser capaz de compensar essas mudanças nas propriedades físicas ou manter um desempenho de medição consistente em vários tipos de combustível.
As restrições nas condições de instalação aumentaram a dificuldade da aplicação. Sistemas de pequeno diâmetro normalmente possuem espaço limitado e exigem estruturas compactas de medidores de vazão sem perdas excessivas de pressão devido à instalação. Além disso, fatores ambientais, como vibração da tubulação e flutuações de temperatura, têm um impacto mais significativo na medição de pequenas vazões, sendo necessário um projeto especial para eliminar esses efeitos.

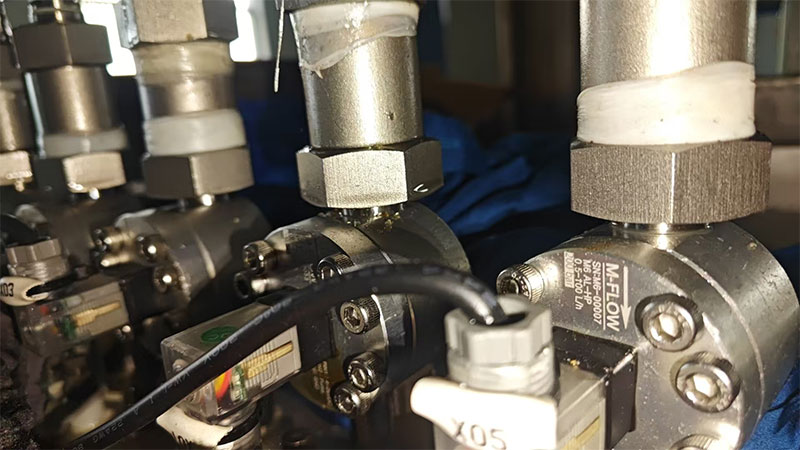

Sistemas de pequeno diâmetro têm espaço limitado
A manutenção da estabilidade a longo prazo é outro desafio para medições de vazão reduzida. O combustível pode conter pequenas partículas ou impurezas que podem afetar os componentes mecânicos ou os sensores do medidor de vazão ao longo do tempo. Um excelente medidor de vazão de combustível de 3/8" precisa ter capacidade de autolimpeza ou design antipoluição para garantir confiabilidade a longo prazo.
Solução para medidor de vazão de combustível de 3/8” da silverinstruments.com
A Silver Instruments desenvolveu uma série de micromedidores de vazão de deslocamento positivo para fornecer soluções profissionais para os desafios de medição de combustível de baixa vazão mencionados acima. Esta série de medidores de vazão é particularmente adequada para aplicações em tubulações de combustível de 3/8" e possui diversos recursos excelentes:
A principal vantagem deste medidor de vazão é sua alta precisão de medição. Adotando o princípio de medição de vazão com engrenagem oval de precisão (medidor de vazão de deslocamento positivo), ele consegue manter uma precisão de leitura de ± 1% mesmo em vazões extremamente baixas, como 0,5 ccm (ml/min), atendendo aos mais rigorosos requisitos de monitoramento de vazão de combustível. Sua faixa de medição é de apenas 0,1 litro por minuto, cobrindo totalmente a faixa de vazão de um sistema de combustível típico de 3/8". Abaixo, listamos a faixa de vazão do medidor de vazão de deslocamento positivo pequeno da série LC-M que ele suporta:
Flow meter Code
Flow Range
LC-M2
0.5-150 ml/min
LC-M5.2
1-400 ml/min
LC-M5.1
1~800ml/min
LC-M6
0.5~100 L/H
LC-M9
6~600 L/H
LC-M12
0.3~30 L/min
LC-M25
0.5~100L/min
O projeto estrutural do medidor de vazão compacto considera integralmente as características de aplicação de tubos de pequeno diâmetro (3/8 polegadas). O tamanho compacto facilita a instalação em ambientes com espaço limitado, e o design otimizado do canal de fluxo minimiza a perda de pressão, evitando afetar a pressão operacional normal do sistema de combustível original. O produto oferece diversas opções de interface que podem ser facilmente integradas a sistemas de tubulação de 3/8 polegadas existentes, como por exemplo, rosca, flange e conexão de compressão.

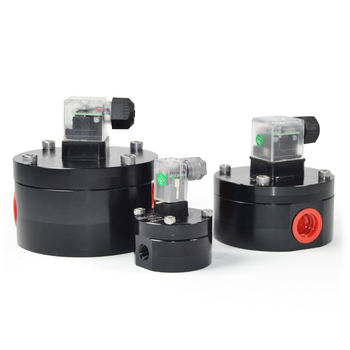

Design pequeno e compacto do medidor de vazão de combustível de 3/8”
A seleção dos materiais do sensor de vazão reflete considerações profissionais. Os componentes em contato com o combustível são feitos de aço inoxidável ou alumínio e materiais compostos especiais para garantir resistência à corrosão e estabilidade dimensional a longo prazo. O medidor de vazão pequeno da série LC-M passou por rigorosos testes de vedação para eliminar o risco de vazamento de combustível e atende aos padrões de segurança industrial.
Configuração funcional rica e prática. Além da medição básica de vazão, também oferece diversas opções funcionais, como controle de lote, MODBUS RS485, saída de pulso e saída de sinal analógico para atender às necessidades de diferentes cenários de aplicação. O design de interface amigável simplifica a configuração de parâmetros e as operações de leitura de dados.
Opção com design de interface amigável para medidor de vazão de combustível de 3/4”
Como escolher um medidor de vazão de combustível de 3/8” adequado?
Ao selecionar um medidor de vazão de combustível de 3/8", os seguintes fatores principais devem ser considerados:
1. Correspondência da faixa de fluxo: certifique-se de que as taxas de fluxo mínima e máxima do modelo selecionado cubram os requisitos reais da aplicação, e a taxa de fluxo de trabalho ideal deve estar dentro da faixa de 20% a 80% da faixa, e a taxa de redução para medidores de fluxo de combustível pequenos é de 10:1, ou seja, se o fluxo máximo for de 100 ml/min, então o fluxo mínimo que ele pode garantir é uma precisão de 10 ml/min.
2. Compatibilidade do tipo de combustível: confirme se o medidor de vazão de combustível de 3/8” é adequado para o tipo específico de combustível que está sendo medido, considerando a faixa de viscosidade e a compatibilidade química.
3. Requisitos de nível de precisão: Escolha um nível de precisão apropriado com base na importância da aplicação. Aplicações laboratoriais normalmente exigem maior precisão do que o monitoramento industrial. A silverinstruments.com oferece diversas opções de medidores de vazão de combustível de 3/8", desde medidores de vazão Coriolis até medidores de vazão de deslocamento positivo, com diferentes orçamentos.
4. Tipo de sinal de saída: Fornecemos medidor de vazão de combustível digital; selecione saída analógica (4-20 mA/0-10 V) ou pulso PNP ou NPN ou interfaces de comunicação digital (MODBUS RS485, etc.) de acordo com os requisitos do sistema de aquisição de dados.
Medidor de vazão de combustível de 3/8” com configuração MODBUS RTU
5. Adaptabilidade ambiental: considere a temperatura, umidade, vibração e outras condições do ambiente de trabalho e escolha produtos com níveis de proteção correspondentes.
A instalação correta é igualmente importante para garantir a precisão da medição. Utilize um suporte adequado para fixar a tubulação e reduzir o impacto da vibração. A manutenção regular inclui a verificação do estado do filtro, a verificação do desvio de zero e a calibração da precisão, o que pode prolongar significativamente a vida útil do medidor de vazão e manter a confiabilidade da medição.
Com a melhoria contínua dos requisitos de eficiência de combustível e as regulamentações de emissões cada vez mais rigorosas, a tecnologia de medição de combustível de pequeno fluxo continuará a se desenvolver. Como ferramenta profissional neste campo, a importância dos medidores de vazão de combustível de 3/8" será ainda mais reforçada, fornecendo suporte de dados essencial para otimização da economia de energia e controle preciso em diversos setores.
