Transmissores de pressão hidrostática para medição de nível de fluidos

No âmbito dos processos industriais e do armazenamento de líquidos, a medição precisa do nível de fluidos é crucial para a eficiência operacional e a segurança. Uma tecnologia que ganhou destaque nesse campo é o transmissor de nível hidrostático. Ao aproveitar os princípios fundamentais da física e da mecânica dos fluidos, os transmissores de pressão hidrostática oferecem uma solução confiável e econômica para a medição de níveis de fluidos em diversas aplicações.

Ver tudo Tipos de transmissores de pressão >>

Entendendo os princípios de funcionamento dos transmissores de nível hidrostáticos

Os transmissores de nível hidrostáticos são aliados confiáveis ​​na medição do nível de fluidos. O princípio de funcionamento baseia-se na relação entre a pressão e a profundidade do fluido dentro de um recipiente. Essa relação é resumida pela fórmula da pressão hidrostática:

P = ρ × g × h

Onde:
P é o valor da medição de pressão.
ρ representa a densidade do fluido
g representa a aceleração devido à gravidade
h significa a altura ou o nível do fluido

Esta fórmula destaca uma relação diretamente proporcional entre a medição da pressão e o nível do fluido, assumindo que a densidade e a gravidade do fluido permaneçam constantes. Portanto, os transmissores de nível hidrostáticos podem medir com precisão a altura do fluido, desde que a densidade e a gravidade do fluido permaneçam inalteradas. É importante observar que esses transmissores são mais eficazes quando operam em condições atmosféricas e em tanques ventilados, em vez de tanques selados.

Considerações sobre a instalação do sensor de nível hidrostático

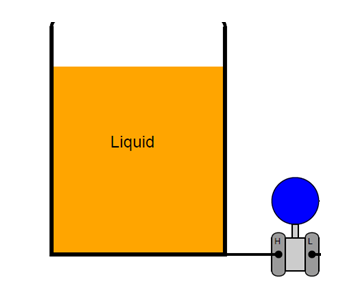

Na instalação de transmissores de nível hidrostáticos, o posicionamento é crucial para obter a precisão ideal. O ideal é que o transmissor seja colocado no fundo do tanque para detectar diretamente a pressão exercida pela coluna de fluido. No entanto, em situações onde a montagem na base do tanque é difícil, o sensor de nível hidrostático com cabo da série SHLT02 oferece uma alternativa flexível. Este tipo de transmissor de nível é montado na parte superior do tanque e o cabo, juntamente com o sensor, fica submerso no fluido, fazendo contato com o fundo do tanque. Essa abordagem garante medições precisas. medições de pressão mesmo em cenários de instalação desafiadores.

Vantagens e desvantagens dos transmissores de nível hidrostáticos

Prós:
↗ Custo-benefício: Os transmissores de nível hidrostáticos oferecem uma solução com excelente custo-benefício para a medição do nível de fluidos, tornando-os acessíveis a uma ampla gama de indústrias e aplicações.
↗ Instalação e manutenção fáceis: O processo de instalação é relativamente simples e a manutenção de rotina é mínima, contribuindo para a eficiência operacional geral.
↗ Precisão: Os transmissores de nível hidrostáticos fornecem medições de nível precisas, tornando-os adequados para aplicações onde a precisão é fundamental.
Contras:
↗ Limitado às condições atmosféricas: Esses transmissores de nível são mais adequados para condições de pressão atmosférica. Alterações na pressão devido a variações climáticas ou de altitude podem afetar a precisão da medição.
↗ Dependência das propriedades constantes do fluido: Para manter a precisão, a densidade e a gravidade do fluido devem permanecer constantes. Quaisquer alterações podem levar a medições de nível incorretas.
↗ Exclusivo para medição de nível de líquidos: os transmissores de pressão hidrostática são projetados para medir níveis de líquidos. Eles não são adequados para medição de nível de sólidos.

Conclusão

Os transmissores de nível hidrostáticos consolidaram sua posição como uma solução confiável e econômica para a medição de nível de fluidos. Ao se basearem nos princípios da pressão hidrostática, esses transmissores oferecem leituras precisas que atendem a uma ampla gama de aplicações industriais. Apesar de suas limitações, como operar apenas em condições atmosféricas e serem adequados exclusivamente para a medição de nível de líquidos, eles continuam sendo uma escolha popular devido ao seu preço acessível, facilidade de instalação e precisão. Com o avanço da tecnologia, podemos esperar melhorias nesses transmissores, expandindo seu escopo e solucionando algumas de suas limitações atuais.
