Como se mede um fluxo de ar baixo?

A Silver Automation Instruments recebe frequentemente solicitações para medir fluxos de ar extremamente baixos, às vezes tão mínimos quanto 0,02 centímetros cúbicos padrão por minuto (sccm). Medir taxas de fluxo tão baixas apresenta desafios significativos devido às limitações das tecnologias convencionais de medição de fluxo.

Por que precisamos de medições de baixo fluxo de ar?

A medição de baixas vazões de ar é crucial em diversos setores, desde garantir o desempenho ideal de sistemas de climatização (HVAC) e detectar vazamentos até manter condições precisas em ambientes de laboratório. Mas por que isso é importante e o que torna essa tarefa desafiadora? Vamos aos detalhes.

Desafios na medição de baixos fluxos de ar

Medir baixos fluxos de ar não é tarefa simples. Os medidores de vazão tradicionais frequentemente apresentam dificuldades com baixas vazões devido à sua sensibilidade limitada; por exemplo, o medidor de vazão tipo turbina só consegue medir vazões de ar de no mínimo 2 m³/h, enquanto o medidor de vazão de área variável , também conhecido como rotâmetro, só consegue medir vazões de ar de no mínimo 50 L/h. Fatores como turbulência, quedas de pressão e precisão do sensor podem complicar ainda mais as medições.

Outro desafio é a calibração para ar com baixo fluxo, visto que as instalações de calibração para medidores de vazão de ar com baixo fluxo são relativamente escassas. Essa escassez pode representar um desafio para indústrias e laboratórios que necessitam de medições precisas de vazões de ar mínimas. O acesso limitado a serviços de calibração especializados pode levar a custos mais elevados e prazos de entrega mais longos, impactando potencialmente a precisão e a confiabilidade de aplicações críticas.

Além disso, o baixo fluxo de ar geralmente é acompanhado por mudanças mínimas de pressão, o que dificulta a detecção e a medição precisas por dispositivos convencionais.

Medidores de vazão mássica microtérmicos: a solução ideal

Uma das ferramentas mais eficazes para medir baixos fluxos de ar, frequentemente recomendada pela silverinstruments.com, é o medidor de fluxo de massa térmica. Este pequeno dispositivo de medição de fluxo de ar opera com base no princípio da transferência de calor, o que o torna altamente sensível a baixas taxas de fluxo.

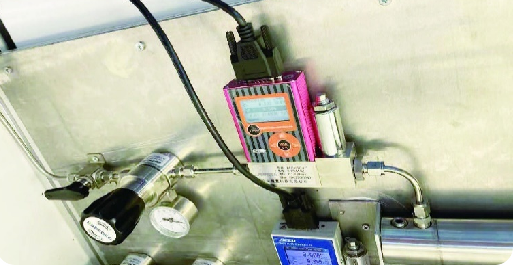

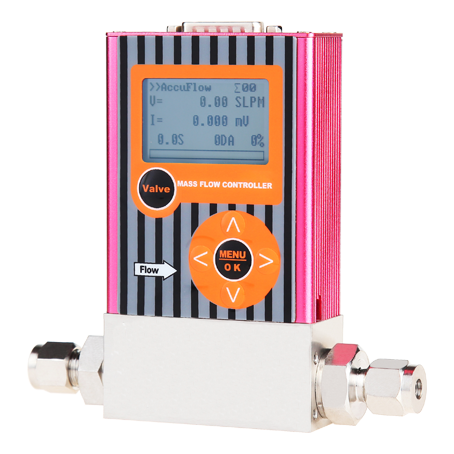

Como funciona um pequeno medidor de fluxo de ar

Os medidores de vazão mássica térmica utilizam um sensor aquecido e um sensor de temperatura. À medida que o ar flui pelo sensor aquecido, ele carrega calor, causando uma diferença de temperatura entre os dois sensores. O medidor calcula a vazão mássica do ar com base na quantidade de calor perdida, que é diretamente proporcional à vazão mássica do ar.

Vantagens dos medidores de vazão mássica térmica para medição de baixas vazões de ar

1. Sensor de fluxo de ar de alta sensibilidade : Esses sensores de fluxo de ar se destacam na detecção de taxas de fluxo de ar extremamente baixas, frequentemente tão baixas quanto 0,02 ml/min, ideais para identificar pequenos vazamentos de ar ou para uso em laboratório.
2. Sem peças móveis : Sem componentes mecânicos, o sensor de fluxo de ar de baixa vazão é menos propenso a desgaste, garantindo confiabilidade a longo prazo.
3. Ampla faixa de medição : Eles podem medir vazões baixas e altas, com uma relação de redução de até 100:1. Por exemplo, nosso micro sensor de fluxo de ar pode medir vazões de ar baixas de 0,03 a 3 sccm, tornando-os versáteis para diversas aplicações.
4. Baixa perda de pressão : Os medidores de vazão térmica minimizam a perda de pressão, o que é crucial em cenários de baixa vazão para medição de ar em baixas vazões.
5. Medição direta do fluxo de massa : Esses micromedidores de fluxo de ar medem o fluxo de massa diretamente, eliminando a necessidade de compensação adicional de temperatura ou pressão.

Principais parâmetros técnicos do medidor de vazão de ar de baixa vazão

- Faixa de fluxo: Normalmente mede de 0,02 ml/min a 3000 SLM, dependendo do modelo.
- Precisão: Oferece alta precisão, geralmente dentro de ±1% da leitura.
- Tempo de resposta: Respostas rápidas, podendo atingir até 0,2 segundos.
- Opções de saída: O medidor de fluxo de ar digital , diferentemente dos rotâmetros tradicionais, pode fornecer saídas analógicas (4-20 mA) ou digitais (MODBUS RTU) para fácil integração com sistemas de controle.

Dicas de instalação para mini medidor de fluxo de ar

Adicionando filtro: O ar deve ser purificado, evitando poeira, líquidos e óleo. Se necessário, instale um filtro.

Uso para gases corrosivos: Os materiais utilizados para o canal do medidor de vazão são: aço inoxidável SUS 316L (00Cr17Ni14Mo2), aço inoxidável SUS 417J1 (00Cr30Mo2), borracha fluorada e outros materiais resistentes à corrosão. Pode ser utilizado para controlar a corrosividade geral quando outros usuários utilizam gases corrosivos e gases com solventes orgânicos, desde que o sistema do usuário não contenha soda cáustica, apresente baixa taxa de vazamento, seja utilizado com diligência e em boas condições. Essa necessidade deve ser informada no momento do pedido. Para gases corrosivos específicos, todos os materiais de vedação devem ser alterados de acordo.

Posição de instalação

O microcontrolador de fluxo de ar deve ser instalado de forma a manter o nível da superfície de instalação, mas não é particularmente sensível à localização, podendo ser instalado em qualquer posição. Caso seja detectado um desvio do ponto zero ao instalar em uma posição não horizontal, o ponto zero pode ser ajustado posteriormente.

Calibração e conversão de diferentes gases com baixa vazão.

O medidor de vazão geralmente é calibrado com nitrogênio (N2). Caso seja necessária a calibração com outro gás, é preciso fazer um pedido especial ao vendedor no momento da compra. Quando os usuários do micromedidor de vazão calibrado com nitrogênio utilizarem outros gases, a conversão poderá ser feita utilizando o fator de conversão presente no apêndice.

Conclusão

Medir baixos fluxos de ar é uma tarefa crítica, porém desafiadora. Os medidores de fluxo de massa térmica, com sua sensibilidade, confiabilidade e facilidade de instalação, oferecem uma solução ideal. Seja para sistemas de climatização (HVAC), dispositivos médicos ou detecção de vazamentos de ar, esses pequenos medidores de fluxo de ar garantem medições precisas e eficientes de baixos fluxos de ar, tornando-os indispensáveis em aplicações modernas.
