Medidor de vazão de gás natural em linha

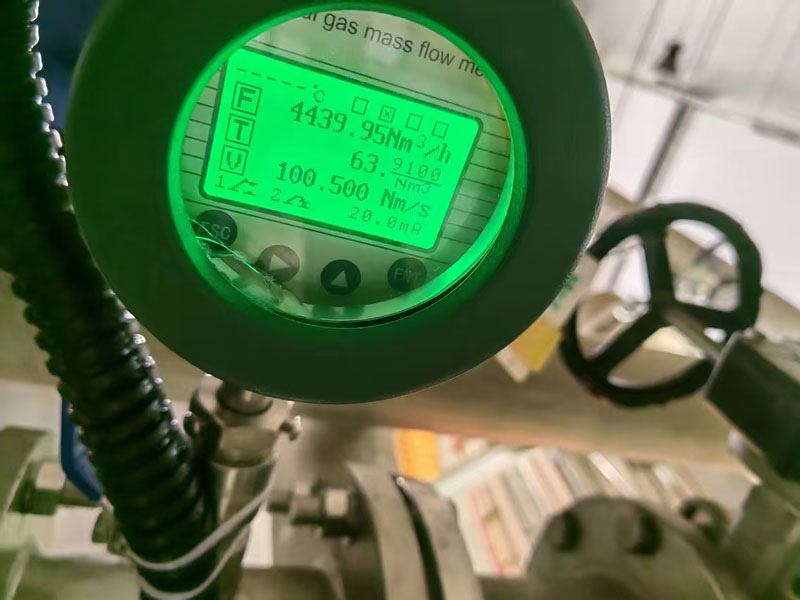

Medidores de vazão em linha adequados para medição de vazão de gás natural incluem medidores de vazão de turbina a gás , medidores de vazão de vórtice e medidores de vazão de dispersão térmica . Todos esses medidores de vazão de gás natural em linha possuem visor eletrônico que exibe a vazão instantânea e a vazão cumulativa do gás natural. Os medidores de vazão de gás natural em linha também são divididos em medidores de vazão volumétricos e medidores de vazão mássica. A Silver Automation Instruments vende medidores de vazão de gás natural digitais de baixo custo com prazo de entrega rápido e qualidade robusta. O gás natural é um tipo de gás combustível, cujo principal componente é o CH4 (metano), que é incolor, inodoro, não tóxico e não corrosivo. Ele também inclui certas quantidades de etano, propano e hidrocarbonetos pesados, bem como pequenas quantidades de nitrogênio, oxigênio, dióxido de carbono e vulcanização. O gás natural se inflama para produzir H2O (água).

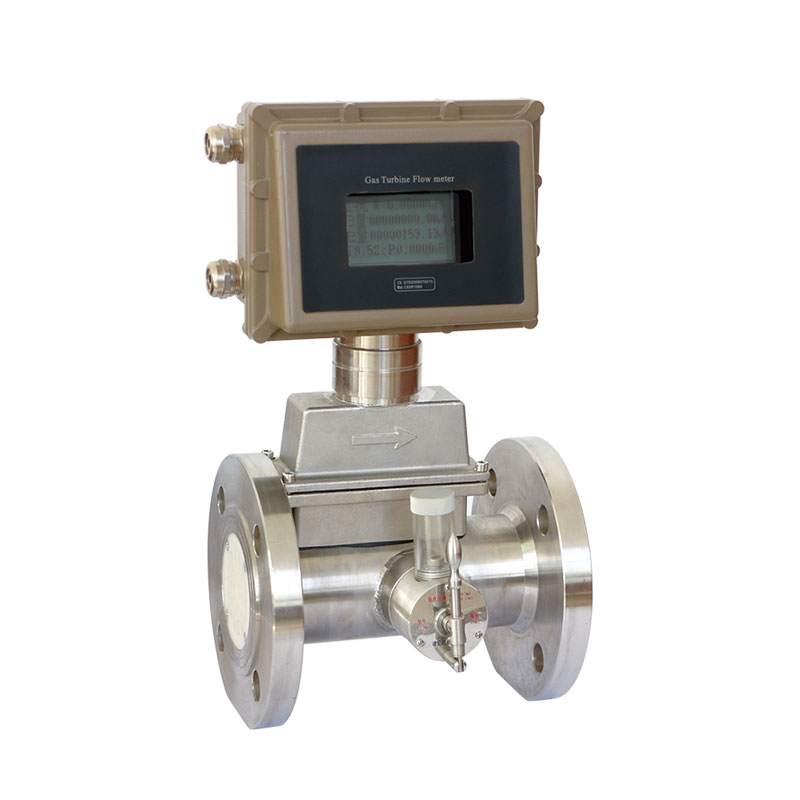

Medidor de vazão de turbina a gás em linha para medição de vazão volumétrica de gás natural

Quando o gás natural flui através do sensor de fluxo da turbina, a turbina é forçada a girar sob a ação do empuxo do fluido, e sua velocidade de rotação é proporcional à velocidade média do fluxo do gás natural. A rotação da turbina altera periodicamente o valor da resistência magnética do conversor magnetoelétrico, e o fluxo magnético na bobina de detecção é monitorado. Uma mudança periódica ocorre, produzindo um sinal de pulso elétrico periódico. O sinal de pulso elétrico é proporcional ao fluxo volumétrico de fluido que flui através do sensor de fluxo da turbina em uma faixa de vazões (números de Reynolds).

Como funcionam os medidores de vazão de turbina para gás natural?

Quando o gás natural flui através do sensor de fluxo da turbina, a turbina é forçada a girar sob a ação do empuxo do fluido, e sua velocidade de rotação é proporcional à velocidade média do fluxo do gás natural. A rotação da turbina altera periodicamente o valor da resistência magnética do conversor magnetoelétrico, e o fluxo magnético na bobina de detecção é monitorado. Uma mudança periódica ocorre, produzindo um sinal de pulso elétrico periódico. O sinal de pulso elétrico é proporcional ao fluxo volumétrico de fluido que flui através do sensor de fluxo da turbina em uma faixa de vazões (números de Reynolds).

Vantagem do medidor de vazão de turbina a gás em linha:

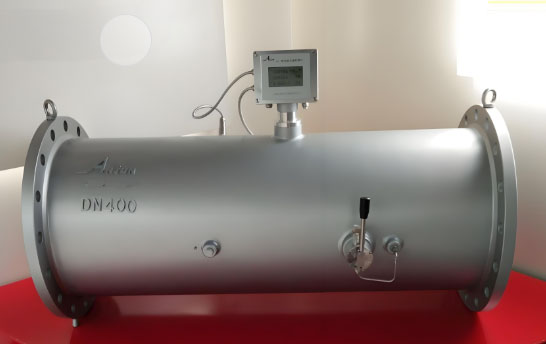

✔ Medidores de vazão de turbina a gás em linha de DN20 (3/4 pol.) a DN400 (16 pol.)
Diferentes tamanhos e faixas de vazão de medidores de vazão de turbinas a gás natural:

Size (mm)	Standard (m3/h)		Extended (m3/h)
DN20	S	2-20	W	4-40
DN25	S	2.5-25	W	4-40
DN32	S	4-40	W	6-60
DN40	S	5-50	W	6-60
DN50	S1	6-65	W1	5-70
	S2	10-100	W2	8-100
DN65	S	15-200	W	10-200
DN80	S1	13-250	W	10-160
	S2	20-400
DN100	S1	20-400	W	13-250
	S2	32-650
DN125	S	25-700	W	20-800
DN150	S1	32-650	W	80-1600
	S2	50-1000
DN200	S1	80-1600	W	50-1000
	S2	130-2500
DN250	S1	130-2500	W	80-1600
	S2	200-4000
DN300	S	200-4000	W1	130-2500
			W2	320-6500
DN350	S	400-8000	W1	150-4500
			W2	300-9000
DN400	S	500-10000	W1	300-9000
			W2	500-10000

✔ Alta precisão: ±1%R~±1,5%R
✔ Boa repetibilidade, repetibilidade de curto prazo de 0,05% a 0,2%
✔ Sinal de frequência de pulso de saída para medição total e conexão a um computador ou saída de 4-20 mA com vazão instantânea de gás natural.
✔ Sem desvio de zero, forte capacidade anti-interferência.
✔ Sinal de alta frequência (3~4kHz) pode ser obtido e a resolução do sinal é forte
✔ Compacto e leve, fácil de instalar e manter
✔ Adequado para medição de vazão de gás natural de alta pressão, como medidor de vazão de gás de alta pressão de 300 psi, 600 psi ou 1000 psi.

Desvantagens do uso de medidor de vazão de turbina em linha para gás natural

× Dependência de gás limpo: impurezas (gotículas, poeira) podem danificar as lâminas.

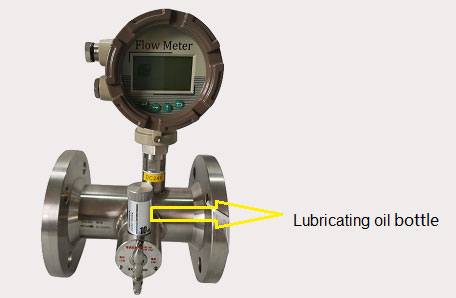

× Lubrificação/manutenção regular é necessária: o desgaste dos rolamentos afeta sua vida útil. No entanto, a Silvelinstersens.com inovou com um medidor de vazão autolubrificante para turbina a gás, que vem com um pequeno frasco de óleo lubrificante. Os engenheiros podem lubrificar o rotor facilmente com apenas uma leve pressão.

Visão geral da aplicação do medidor de vazão de turbina em linha:

Medidores de vazão de turbina são amplamente utilizados nos seguintes meios de medição: petróleo, líquidos orgânicos, líquidos inorgânicos, gases liquefeitos, gases e fluidos criogênicos. Turbinas a gás podem ser usadas para medir ar, oxigênio, nitrogênio, gás, gás natural, gás, hidrogênio, gás liquefeito de petróleo, gás de combustão, metano, butano, cloro, gás, biogás, dióxido de carbono, nitrogênio, acetileno, fosgênio, oxigênio e assim por diante.

Aplicações típicas para medidores de vazão de gás natural tipo turbina

✔ Postos de gasolina urbanos, medição de comércio de gasodutos, postos de abastecimento de GNC.

---

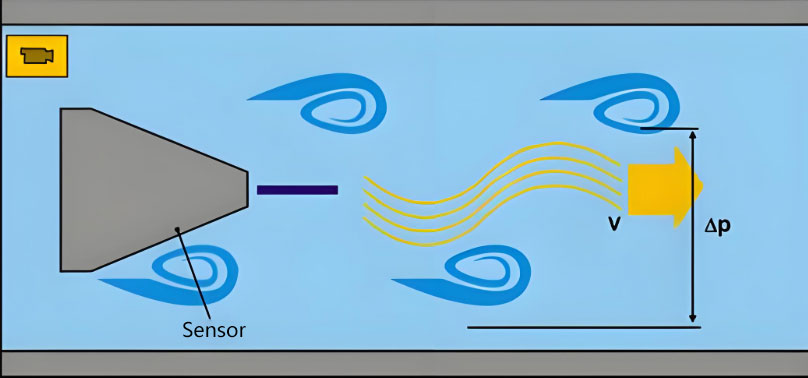

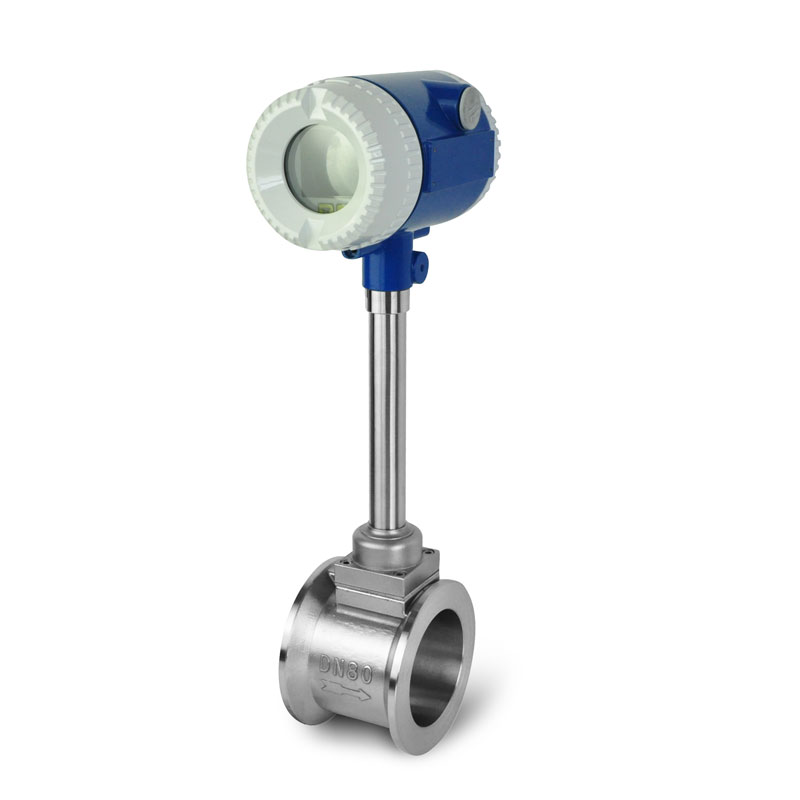

Medidor de vazão de desprendimento de vórtice para medição de vazão de gás combustível

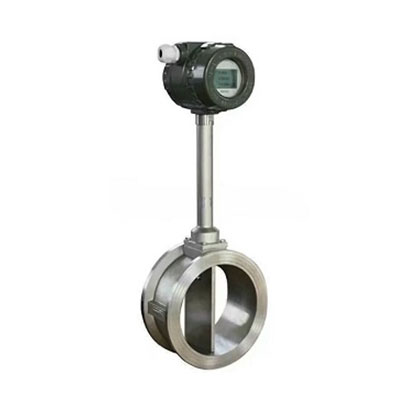

Vantagem do transmissor de fluxo de vórtice:

✔ Medidor de vazão tipo vórtice em linha de DN20 a DN300, abaixo da tabela listamos a faixa de vazão para gás natural:

✔ A estrutura é simples e firme, e o medidor de vazão de gás natural do tipo vórtice é mais barato que medidores de vazão de massa e medidores de vazão de turbina.


✔ A manutenção é conveniente e fácil
✔ Adequado para uma ampla variedade de fluidos, como líquidos, gases, vapores e fluidos parcialmente miscíveis
✔ Medição de gás natural com alta precisão, geralmente ±1%R~±2%R
✔ Ampla faixa de redução, até 20:1~10:1
✔ Sinal de frequência de pulso de saída, adequado para medição total e conexão com computador, sem desvio de zero, opção com 4-20 mA, RS485 MODBUS
✔ O medidor de vazão Vortex é melhor para classificações de pressão média a alta; a medição de gás natural de alta pressão é mais estável.

Desvantagens do medidor de vazão de vórtice para gás natural:

× Insensível a baixas taxas de fluxo: Pequenas taxas de fluxo resultam em grandes erros, enquanto o medidor de vazão mássica térmica tem melhor desempenho em medições de gás natural com baixas taxas de fluxo.
× Interferência de vibração: a vibração da tubulação pode facilmente levar a sinais falsos.
× Seção de tubo reto necessária (frente 10D, traseira 5D): Altos requisitos de espaço para instalação.

Aplicações típicas para medidores de vazão de gás natural do tipo vórtice em linha:

Monitoramento de caldeiras a gás industriais, controle de processos de tubulações de média e alta pressão (liquidação não comercial).

---

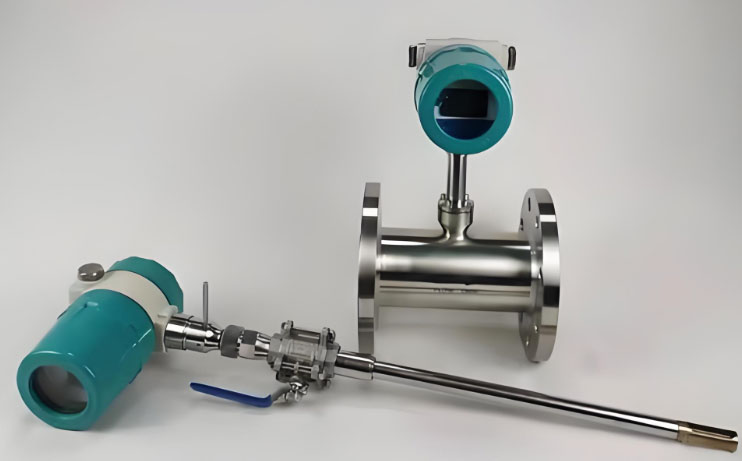

Medidor de vazão de gás térmico em linha para medição de vazão mássica de gás natural

Como os medidores de vazão mássica térmica em linha (TMF) funcionam para gás natural?

Com base na lei da difusão térmica, o elemento de aquecimento e o sensor de temperatura trabalham em conjunto. Quando o gás flui, ele transporta calor, e a diferença de temperatura é proporcional à vazão mássica, medindo diretamente a vazão mássica do gás.

Os medidores de vazão de gás térmico medem gás natural com as seguintes vantagens:

✔ Opção de medidor de vazão mássica térmica em linha com conexão de rosca, wafer ou flange
✔ Pode medir diretamente o fluxo de massa de gás natural sem compensação ou correção de temperatura e pressão.
✔ O medidor de vazão de gás térmico mantém a precisão da medição a longo prazo
✔Pode detectar gás natural em baixa vazão com sinal de alta sensibilidade, podendo detectar baixo fluxo de gás natural de até 0,1 m/s, adequado para detecção de vazamentos.
✔Perda de tensão extremamente baixa: componentes de fluxo desobstruído e baixa perda de pressão, economia de energia

Desvantagens do medidor de vazão TMF para gás natural:

× Medo de manchas de umidade/óleo: a contaminação da sonda pode causar deriva.
× Não é adequado para alta pressão (geralmente <40 bar).
× Precisão média (± 1-2%): não usado para liquidação de negociações.

Aplicações típicas para medidores de vazão de gás natural do tipo massa térmica

Monitoramento de pequeno fluxo de ramais de gás, medição de gerenciamento de energia, controle de fornecimento de gás de caldeiras industriais e distribuição de gasodutos de baixa pressão.

---

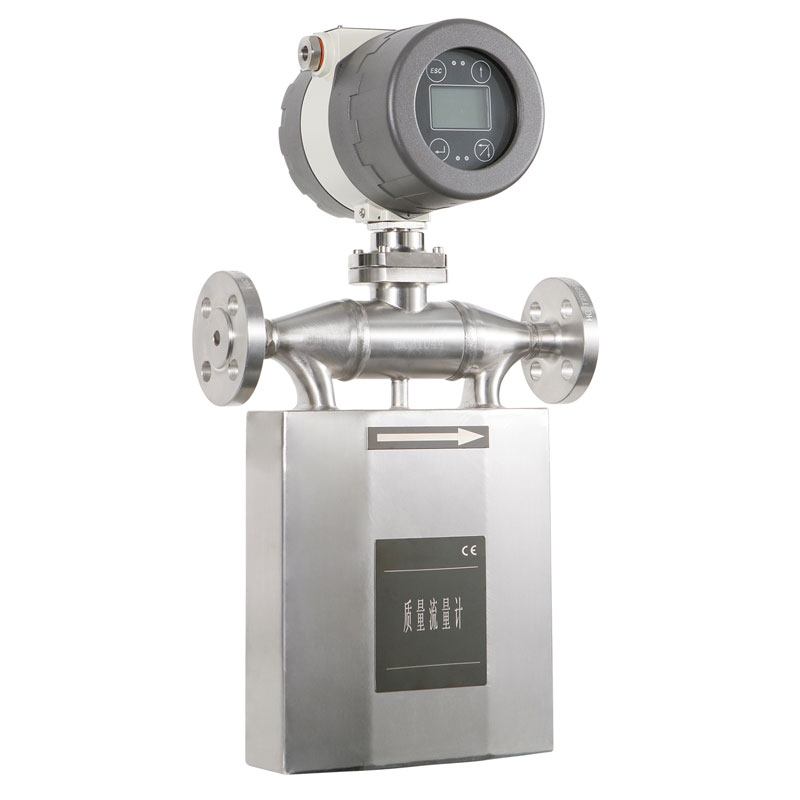

Medidor de vazão tipo Coriolis em linha para gás natural

Como o medidor de vazão Coriolis funciona para medição de gás natural?

O Efeito Coriolis é gerado quando o gás natural flui em um tubo vibratório em forma de U, e a diferença de fase entre a entrada e a saída é proporcional à vazão mássica do gás natural, permitindo uma medição direta e precisa da vazão mássica do gás natural.

Vantagens de usar medidor de vazão de gás natural tipo Coriolis

✔ Especialmente adequado para medir fluxo de gás natural sob pressão ultra-alta, como 1000 psi, 2000 psi ou até 10000 psi.
✔A precisão é particularmente alta, com uma precisão de medidor de vazão mássica de gás de até 0,5%, adequada para medições comerciais.
✔Pode ser usado para medição de temperatura ultrabaixa de GNL a -162 graus Celsius.

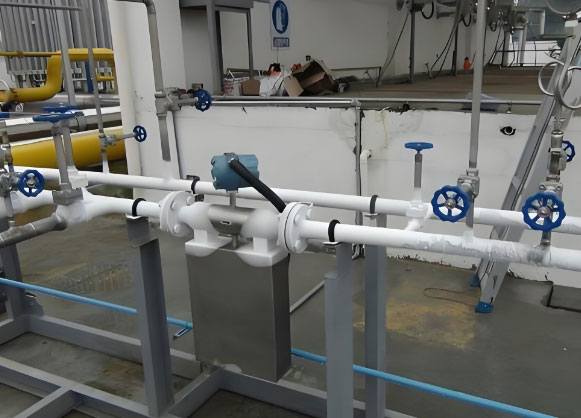

Medição de fluxo de GNL criogênico

Desvantagens do medidor de vazão de gás natural tipo Coriolis

× Caro: O custo é de 5 a 10 vezes maior que o de outros medidores de vazão de gás, como medidores de vazão de turbina e medidores de vazão de massa térmica.
× Alta perda de pressão: A estrutura do tubo em forma de U leva a um aumento na perda de pressão mais alta
× Limitação do diâmetro do tubo: O custo de grandes diâmetros (>6 ") no medidor Coriolis do tipo linha aumentou drasticamente.
× Não é adequado para medição de vazão de gás natural de baixa pressão

Aplicações típicas do medidor de vazão Coriolis em linha para gás natural

Transferência de comércio de GNL, medição de gás bruto em plantas químicas e distribuição precisa de gás natural de alta pressão (como instalações de armazenamento de gás).
