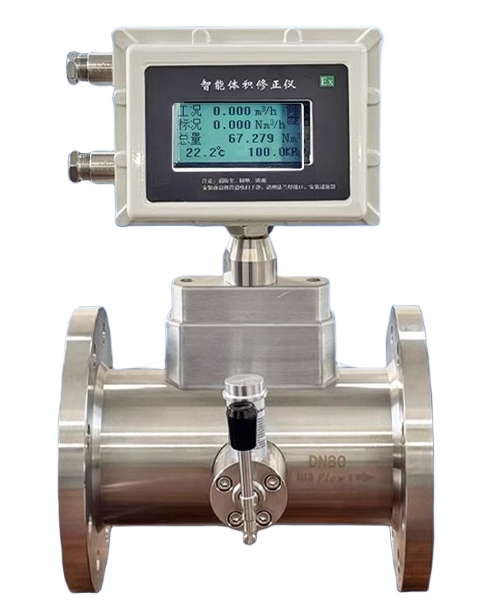

Um medidor de vazão digital é um instrumento avançado que mede a vazão de líquidos, gases ou vapor em sistemas de tubulação industrial utilizando sensores eletrônicos e tecnologia de processamento digital de sinais. Ao contrário dos medidores de vazão mecânicos tradicionais com visores analógicos, os medidores de vazão digitais convertem as medições de vazão em sinais eletrônicos que podem ser exibidos digitalmente e transmitidos aos sistemas de controle. Eles utilizam diversos princípios de medição, incluindo medidor magnético de vazão, medidor ultrassônico de vazão, efeito Coriolis, transferência térmica de massa, rotâmetros com transmissores ou desprendimento de vórtices — dependendo do tipo e da aplicação.
Quando se trata de precisão, eficiência e confiabilidade a longo prazo, os medidores de vazão industriais digitais estão muito acima de seus equivalentes mecânicos. Independentemente do meio monitorado, seja água, gás, óleo, líquidos de alta viscosidade ou produtos químicos corrosivos, escolher o medidor de vazão digital certo garante leituras precisas e desempenho ideal em suas operações industriais.
Neste guia, detalharemos os tipos mais comuns de medidores de vazão digitais, compararemos seus recursos e ajudaremos você a entender o que procurar antes de fazer sua compra.
Existem vários tipos de medidores de vazão digitais utilizados em ambientes industriais. Cada um funciona com um princípio diferente e se adapta a aplicações específicas. Aqui está uma breve visão geral:
Medidores de vazão magnéticos, também conhecidos como medidores de vazão eletromagnéticos ou medidores magnéticos, medem a voltagem produzida por um líquido ao fluir através de um campo magnético para calcular as vazões do fluido. Os medidores magnéticos digitais podem ser equipados com comunicação digital MODBUS , 4-20 mA , pulso, frequência, HART ou PROFIBUS-DP . Mais informações sobre o medidor de vazão magnético digital Profibus-DP. [ Profibus dp - medidor de vazão de água digital ]
Melhor para: Líquidos condutores (por exemplo, água, ácido, produto químico, leite, lama, águas residuais)Medidores de vazão eletromagnéticos são particularmente populares para aplicações de medição digital de vazão de água , incluindo distribuição de água municipal, sistemas digitais de medição de vazão de água quente em instalações industriais e instalações digitais de medição de vazão de água para produção em operações agrícolas. Para aplicações em tubulações menores, um medidor digital de vazão de água de 2 polegadas oferece um excelente equilíbrio entre precisão e preço acessível.
Um medidor de vazão digital ultrassônico é um tipo de dispositivo de medição de vazão que utiliza ondas sonoras ultrassônicas para determinar a vazão de um fluido — geralmente líquidos e, às vezes, gases — dentro de uma tubulação. O medidor de vazão ultrassônico digital possui comunicação MODBUS RTU de 4 a 20 mA.
Melhor para: líquidos em tubos grandes. Ao contrário de muitos outros medidores de vazão que medem volume, os medidores Coriolis medem diretamente a vazão mássica de um fluido, o que é especialmente útil quando a precisão é crítica.
O medidor de vazão Digital Coriolis oferece opções versáteis de saída e comunicação para atender a diversas necessidades de automação industrial. Isso inclui uma saída de frequência, um sinal analógico padrão de 4-20 mA com HART e protocolos de barramento digital, como MODBUS , com uma interface Foundation Fieldbus (FF) opcional também disponível para seleção.
Melhor para: Medição de alta precisão de líquidos e gases, é o medidor de vazão de melhor precisão.Os medidores de vazão Coriolis são excelentes em aplicações que exigem medições precisas de massa, como instalações de medidores digitais de vazão de óleo vegetal em plantas de processamento de alimentos e sistemas digitais de medição de vazão de óleo hidráulico em instalações industriais. Para aplicações de gerenciamento de combustível, esses medidores são frequentemente utilizados em conjunto com sistemas digitais de medição de vazão de combustível diesel para turbinas , fornecendo soluções abrangentes de monitoramento.
Um medidor de vazão digital Vortex é um tipo de medidor de vazão que mede a vazão de líquidos, gases ou vapor detectando vórtices (padrões de redemoinho) criados quando o fluido passa por um corpo escarpado (uma obstrução fixa no caminho do fluxo). O medidor digital tipo vórtice pode ter comunicação de 4 a 20 mA, pulso/frequência, HART ou Modus RTU.
Melhor para: vapor, gás e alguns líquidosUm medidor de vazão mássica térmica mede a vazão mássica real de gases por meio de transferência de calor, fornecendo leituras precisas, independentemente de variações de temperatura ou pressão — ao contrário dos medidores que medem volume ou velocidade. O medidor de vazão mássica térmica digital oferece diversas opções de saída, incluindo um sinal analógico padrão de 4-20 mA e protocolos de comunicação MODBUS e HART para conectividade versátil.
Melhor para: Medição de gás (especialmente ar, nitrogênio, biogás, CO2, GLP ou gás natural)Os medidores de vazão mássica térmica são a escolha preferida para instalações de medidores de vazão de gás natural digital , aplicações de medidores de vazão de gás nitrogênio digital em laboratórios e sistemas de medidores de vazão de ar comprimido digital em fábricas. Esses medidores oferecem precisão excepcional para medidores de vazão de gás digital em diversas aplicações industriais.
| Digital Flow Meter Type | Best Use Case | Compatible Fluids | Accuracy | Applications | Advantages | Limitations |
|---|---|---|---|---|---|---|
| Vortex Flow Meter | Steam, gas, and liquid flow measurement | Liquids, gases, steam | ±1% of reading | Steam boilers, chemical processing, HVAC systems | Handles high temperatures and pressure, durable, low maintenance | Less accurate at low flow rates |
| Electromagnetic Flow Meter (Mag Meter) | Measuring conductive liquids | Water, slurry, chemicals, wastewater | ±0.5% of reading | Water treatment, food processing, chemical plants | Highly accurate, no pressure loss, long service life | Cannot measure non-conductive fluids (e.g., oil, air, gas) |
| Ultrasonic Flow Meter | Clamp-on and inline flow monitoring | liquid | ±1% or better | Energy monitoring, water systems, pipeline flow | Non-invasive (clamp-on), no flow disruption | Accuracy may vary with pipe and fluid conditions |
| Coriolis Flow Meter | High-accuracy mass flow for liquids and gases | Liquids, gases (including high viscosity) | ±0.1% or better | Oil & gas, pharmaceutical, food and beverage | Measures mass flow directly, extremely accurate | High cost, sensitive to vibration |
| Thermal Mass Flow Meter | Low flow gas measurement | Air, nitrogen, natural gas, CO₂ | ±1-2% of reading | HVAC systems, gas leak detection, cleanrooms | Ideal for low gas flow, high sensitivity | Not suitable for liquids or dirty gases |
Agora que você está familiarizado com os diferentes tipos de medidores de vazão digitais e como eles funcionam, o próximo passo é avaliar cuidadosamente vários fatores críticos e alinhá-los com o tipo apropriado de medidor de vazão.
✅ Tipo de fluido
É um líquido ou gás? É limpo, sujo, condutivo ou viscoso? Isso reduzirá suas opções rapidamente. Se o líquido for de alta viscosidade, como na medição de vazão de melaço, asfalto, frutose e resina, você também precisará informar ao seu fornecedor de medidores de vazão as informações sobre a viscosidade do fluido. Para medidores de vazão de líquidos digitais , compreender a condutividade do fluido é crucial ao escolher entre tecnologias eletromagnéticas e outras.
✅ Faixa de vazão
Avalie as vazões volumétricas mínima e máxima do processo em relação à taxa de modulação e à faixa de operação especificadas pelo medidor de vazão. Uma medição precisa exige que a vazão permaneça dentro da faixa calibrada do medidor. Para vazões abaixo do limite inferior de detecção do medidor, deve-se selecionar um medidor de vazão ultrabaixa (ml/min) ou microfluxo. Para vazões que excedam a faixa superior, considere aumentar o tamanho do medidor de vazão ou o diâmetro nominal do tubo para evitar imprecisões na medição e manter a adequação do número de Reynolds.
✅ Requisitos de precisão
Você precisa de medições precisas ou apenas de uma noção geral da vazão? Os medidores Coriolis oferecem a mais alta precisão, enquanto os medidores Vortex costumam ser "bons o suficiente" para muitos processos. Por exemplo, quando a medição de óleo combustível e GLP envolve medições comerciais, escolheremos o medidor de vazão CORIOLIS, mas para muitos equipamentos de caldeiras, precisamos apenas de um medidor de vazão Vortex para obter o consumo de vapor. Para aplicações de transferência de custódia envolvendo sistemas de medidores digitais de vazão de óleo ou de diesel , a precisão é fundamental.
✅ Condições de instalação
Pense no tamanho do tubo, nos requisitos de percurso reto, no espaço disponível e nas condições ambientais (temperatura, pressão, vibração).
✅ Saída e Conectividade
✅ Manutenção e Custo Total
Os medidores digitais geralmente exigem menos manutenção do que os mecânicos, mas alguns tipos de ponta (como o Coriolis) podem envolver custos iniciais mais altos.
Medidores de vazão industriais digitais são amplamente utilizados em diversos setores onde a precisão e o controle baseado em dados são essenciais. Cada tipo de medidor é otimizado para uma condição específica de fluido e ambiente de processo:
Tratamento de Água e Efluentes: Medidores de vazão eletromagnéticos (medidores magnéticos) são ideais para medir líquidos condutivos, como água tratada, esgoto e fluxos de dosagem de produtos químicos. Para aplicações gerais, as soluções de medidores de vazão digitais para água oferecem desempenho confiável, enquanto medidores de vazão de água com visor digital oferecem monitoramento local conveniente. Explore os diversos tipos de medidores de vazão digitais para encontrar o mais adequado para sua aplicação específica.
Indústria de Petróleo e Gás: Medidores de vazão Coriolis e Vortex são amplamente utilizados para medir petróleo bruto, combustíveis refinados, GLP e vazão de vapor. A versatilidade desses medidores os torna adequados para operações upstream e downstream.

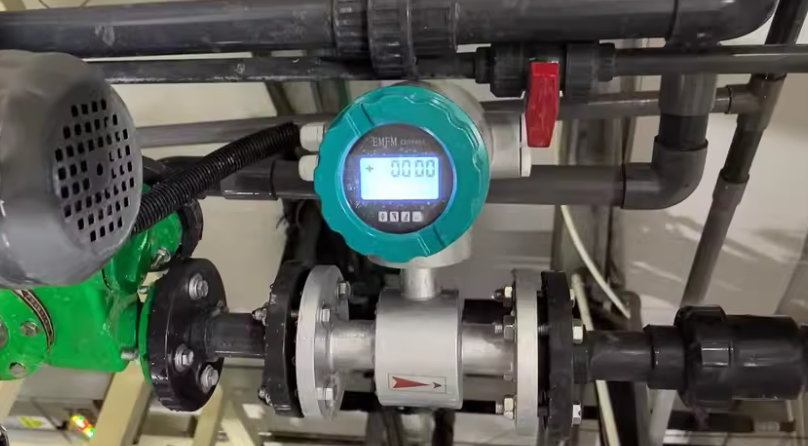

Plantas Químicas e Petroquímicas: Medidores de vazão ultrassônicos e Coriolis proporcionam medições de vazão mássica diretas ou não intrusivas para fluidos corrosivos ou viscosos. Para ambientes químicos agressivos, um medidor de vazão químico digital com materiais de construção adequados é essencial para confiabilidade e segurança a longo prazo.
HVAC e Gestão de Energia: Medidores de vazão mássica térmica monitoram com precisão o uso de ar comprimido, nitrogênio e gás natural para otimização energética. Para sistemas de ar comprimido, um medidor de vazão digital para ar comprimido ou um medidor de vazão de ar com saída digital fornece dados de consumo em tempo real. As instalações geralmente preferem um medidor de vazão de ar com visor digital para facilitar o monitoramento no local.
Processamento de alimentos e bebidas: medidores sanitários mag ou Coriolis garantem medições higiênicas e precisas de leite, xarope ou ingredientes líquidos.
Ao entender sua aplicação e ambiente de processo, você pode selecionar um medidor de vazão digital que ofereça o equilíbrio perfeito entre precisão, durabilidade e facilidade de integração.
Embora os principais tipos abordados acima sejam os medidores de vazão digitais mais comuns, há tecnologias adicionais que vale a pena considerar para aplicações específicas:

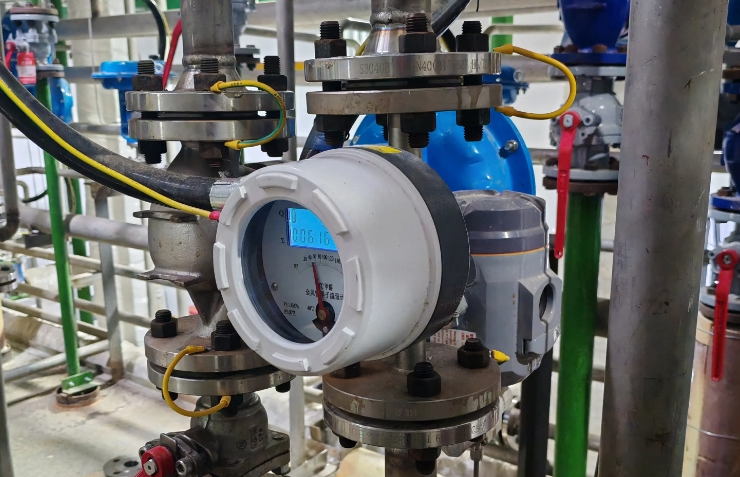

Medidores de Vazão Rotâmetros Digitais: Um medidor de vazão Rotâmetro digital combina a simplicidade visual dos rotâmetros tradicionais com recursos de saída digital. Para aplicações de medição de ar, um medidor de vazão Rotâmetro digital fornece confirmação visual e transmissão eletrônica de sinal. Esses medidores estão disponíveis em diversas configurações, incluindo modelos de rotâmetros digitais de tubo metálico para aplicações de alta pressão e temperatura.
Medidores de Deslocamento Positivo: Para aplicações que exigem alta precisão em baixas vazões, especialmente com fluidos viscosos, considere um medidor digital de engrenagem oval . Esses medidores também estão disponíveis como unidades de medidor de vazão de engrenagem oval com visor digital , oferecendo funções de leitura local e totalizador.
Controladores de Fluxo de Massa: Para controle preciso do fluxo de gás em ambientes de laboratório ou de fabricação de semicondutores, os controladores digitais de fluxo de massa oferecem recursos de medição e controle em um único dispositivo. Essas unidades são essenciais para manter vazões exatas em processos críticos.
Medidores de massa térmica especializados: para aplicações avançadas de medição de gás que exigem a mais alta precisão, um medidor de vazão de massa térmica digital com calibração multiponto e compensação de temperatura oferece desempenho superior em amplas faixas de vazão.
Aqui está um guia de referência rápida para ajudar você a escolher o medidor de vazão certo para seu setor ou tipo de fluido:
| Industry / Application | Recommended Flow Meter Type | Key Advantages |
|---|---|---|
| Water & Wastewater | Electromagnetic Flow Meter | High accuracy, no moving parts |
| Chemical & Acidic Fluids | Mag Meter with PTFE/PFA lining | Corrosion-resistant |
| Oil, Fuel, LPG | Coriolis Flow Meter | Direct mass flow, high precision |
| Steam & Compressed Air | Vortex Flow Meter | Handles high temperature and pressure |
| Clean Air or Nitrogen | Thermal Mass Flow Meter | Ideal for low gas flow measurement |
| Temporary Measurement | Clamp-on Ultrasonic Flow Meter | Non-intrusive and portable |
Selecionar o medidor certo com base nas características do seu fluido e nas condições do processo garante uma operação estável e leituras confiáveis a longo prazo. Para um monitoramento abrangente do sistema hídrico, um medidor de vazão confiável serve como base para um controle eficaz do processo.
Os medidores de vazão digitais modernos oferecem mais do que apenas recursos básicos de medição. Muitos modelos agora incluem recursos avançados que aprimoram a funcionalidade e a experiência do usuário:

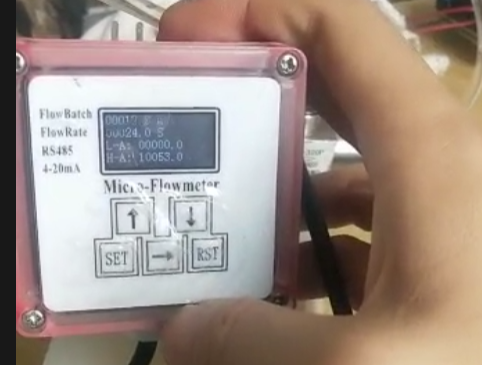

Funções do Totalizador: Um medidor de vazão digital com totalizador fornece medição de vazão cumulativa juntamente com vazão instantânea, permitindo controle preciso de lotes e rastreamento de consumo. Esse recurso é particularmente valioso em aplicações de faturamento, dosagem de produtos químicos e gerenciamento de estoque.

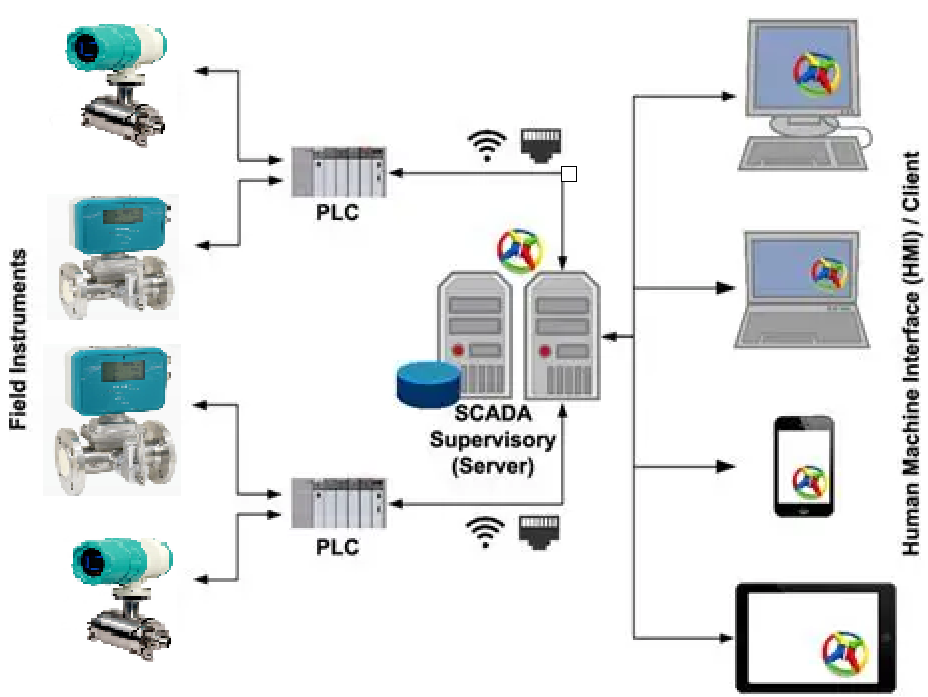

Registro e Comunicação de Dados: Muitos medidores de vazão digitais modernos integram-se a registradores de dados e suportam diversos protocolos de comunicação, incluindo Modbus RTU/TCP, HART, Profibus e outros. Essa conectividade permite uma integração perfeita com ambientes da Indústria 4.0 e sistemas de monitoramento remoto.
Autodiagnóstico: Os medidores de vazão digitais premium incluem recursos de autodiagnóstico que monitoram continuamente a integridade do sensor, a qualidade do sinal e o desempenho do sistema. Esses transmissores de vazão podem alertar os operadores sobre possíveis problemas antes que eles resultem em erros de medição ou falha do equipamento.
P1: Qual é a principal vantagem de um medidor de vazão digital em comparação com um mecânico?
R: Os medidores de vazão digitais usam sensores e eletrônicos avançados para fornecer medições precisas e repetíveis e oferecem saídas digitais (4-20 mA, Modbus, etc.), tornando a integração com sistemas de controle simples e confiável.
P2: Um medidor de vazão digital pode medir gás e líquido?
R: Geralmente não — diferentes tecnologias de medidores de vazão são projetadas para estados específicos da matéria. Por exemplo, medidores de vazão eletromagnéticos e de engrenagem oval são para líquidos, enquanto medidores de vazão mássica de vórtice e térmicos são adequados para gases e vapor. Se você precisa de medições versáteis de gases, confira nosso guia completo sobre tecnologias de medidores de vazão de gás digitais .
P3: Como determino o tamanho correto do medidor de vazão para meu sistema?
R: O tamanho correto depende da vazão operacional normal. Idealmente, a vazão deve permanecer entre 30% e 70% da capacidade total do medidor para precisão e desempenho ideais.
Q4: Quais saídas de sinal os medidores de vazão digitais podem fornecer?

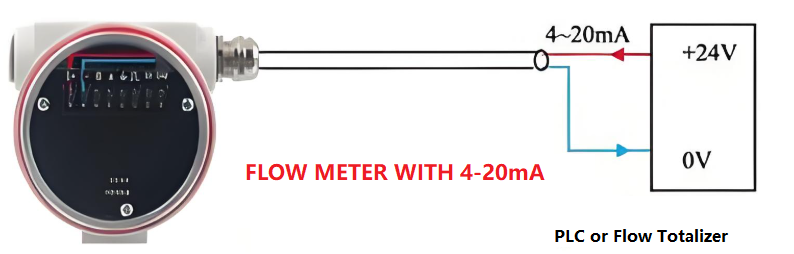

R: A maioria dos medidores de vazão digitais suporta 4-20 mA, pulso/frequência e comunicação digital, como Modbus RTU, Profibus DP, FF ou HART — permitindo fácil integração com sistemas PLC, DCS ou SCADA.
P5: Os medidores de vazão digitais são adequados para meios corrosivos, de alta temperatura ou alta pressão?
R: Sim. Com a seleção adequada de materiais — como medidores magnéticos revestidos de PTFE ou medidores Coriolis de Hastelloy/titânio — eles podem lidar com fluidos corrosivos. Para vapor de alta temperatura, os medidores de vazão tipo vórtice são a escolha preferida.
P6: Com que frequência os medidores de vazão digitais exigem calibração ou manutenção?
R: A maioria dos medidores digitais tem desempenho estável e requer manutenção mínima. No entanto, recomenda-se verificar a calibração periodicamente (a cada 12 a 24 meses), dependendo da criticidade do processo e dos requisitos regulatórios.
Com mais de 20 anos de experiência em medição de vazão e automação de processos, a Silver Automation Instruments oferece uma ampla gama de medidores de vazão digitais projetados para atender a diversas necessidades industriais. Nosso portfólio inclui:
Oferecemos configurações personalizadas, incluindo 4-20 mA, Modbus, HART, Profibus-DP, saídas de pulso e diversas opções de materiais para atender às condições do seu processo. Nosso objetivo é fornecer soluções de medição de vazão acessíveis, confiáveis e precisas, com suporte técnico e décadas de experiência.
Precisa de ajuda para escolher o medidor de vazão certo?
Entre em contato com nossos especialistas da silverinstruments.com para uma consulta gratuita — nós ajudaremos você a encontrar a solução perfeita para seu projeto industrial.
Entre em contato conosco agoraEscolher o medidor de vazão industrial digital certo não precisa ser uma tarefa árdua. Comece identificando as necessidades da sua aplicação — tipo de fluido, faixa de vazão e precisão — e, em seguida, combine-as com o medidor mais adequado.
Não importa se você está medindo água, gás, vapor ou produtos químicos, há uma solução digital que oferece melhor eficiência, confiabilidade e desempenho baseado em dados.
