O gás natural é uma matéria-prima energética e química de alta qualidade que requer medição precisa. O principal componente do gás natural é o metano, e medidores de vazão de turbina a gás são excelentes instrumentos para medição de gás natural. Esses medidores são adequados para medir gases não corrosivos, como gás natural, propano, gás combustível e gás de alimentação.
O medidor de turbina mede o fluxo volumétrico com base no gás que flui por um rotor de rotação livre, com cada revolução correspondendo a um volume específico de gás ou ar.
Por que precisamos de correção de temperatura e pressão
Quando o medidor de vazão de turbina a gás é medido em um gasoduto, a densidade do gás natural varia com a temperatura e a pressão. Para uma medição precisa, é necessário monitorar simultaneamente a temperatura e a pressão do gás natural e converter o fluxo volumétrico sob diferentes condições de trabalho em um estado padrão ou em um fluxo volumétrico de estado acordado.
O medidor de vazão de turbina a gás pode integrar sensores de temperatura, pressão e vazão para rastrear e detectar a temperatura e a pressão do gás natural, além de realizar cálculos automáticos de compensação e correção do fator de compressão. Portanto, apresenta excelente desempenho em aplicações de medição de baixa e alta pressão.
Características
- Alta precisão – Boa repetibilidade, baixa perda de pressão, bom desempenho sísmico
- Medidor de vazão volumétrica em linha – Instalação direta em tubulação
- Rolamentos de alta qualidade – Baixa resistência ao atrito e boa vedação
- Múltiplas opções de saída – saída de sinal de pulso e sinal analógico, com interface de comunicação MODBUS disponível ( opção Modbus )
- Baixo consumo de energia – Pode ser alimentado por bateria interna ou fonte de alimentação externa
- Proteção de dados – O armazenamento de dados em tempo real evita perdas durante a substituição da bateria ou queda de energia
- Design à prova de explosão – adequado para ambientes perigosos
- Custo-benefício – Medidor de vazão de gás de baixo custo com excelente desempenho
Parâmetros técnicos
- Médio: Gás natural limpo, sem impurezas, com vazão média e baixa
- Faixa do sensor de fluxo: 20 mm (3/4 pol.) ~ 400 mm (16 pol.)
- Correção de temperatura/pressão: função de compensação opcional disponível
- Conexão de processo: Rosqueada ou flangeada
- Precisão: ±1,5%R, ±1,0%R
- Proporção de alcance: 1:10~1:30
- Fonte de alimentação: bateria de lítio interna 3,6 VCC, externa 24 VCC
- Faixa de temperatura: -20~60 °C
- Materiais: Carcaça: aço inoxidável 304, impulsor: ABS anticorrosivo ou liga de alumínio
Especificações da faixa de vazão
Size (mm) | Standard (m³/h) | Extended (m³/h) | Standard Pressure | Special Pressure | ||
---|---|---|---|---|---|---|
DN20 | S | 2-20 | W | 4-40 | 1.6Mpa | Thread ≤4.0Mpa, Flange ≤6.3Mpa |
DN25 | S | 2.5-25 | W | 4-40 | Thread ≤4.0Mpa, Flange ≤6.3Mpa | |
DN32 | S | 4-40 | W | 6-60 | Thread ≤4.0Mpa, Flange ≤6.3Mpa | |
DN40 | S | 5-50 | W | 6-60 | Thread ≤4.0Mpa, Flange ≤6.3Mpa | |
DN50 | S1 | 6-65 | W1 | 5-70 | Thread ≤4.0Mpa, Flange ≤6.3Mpa | |
S2 | 10-100 | W2 | 8-100 | 1.6Mpa | ||
DN65 | S | 15-200 | W | 10-200 | 1.6Mpa | Flange ≤6.3Mpa |
DN80 | S1 | 13-250 | W | 10-160 | 1.6Mpa | Flange ≤6.3Mpa |
S2 | 20-400 | |||||
DN100 | S1 | 20-400 | W | 13-250 | 1.6Mpa | Flange ≤6.3Mpa |
S2 | 32-650 |
Observação: Tamanhos adicionais disponíveis até DN400. Entre em contato conosco para obter especificações completas.
Tipos de medidores de vazão de turbina a gás natural
Model | SGW-N | SGW-A | SGW-B | SGW-C | SGW-D |
---|---|---|---|---|---|

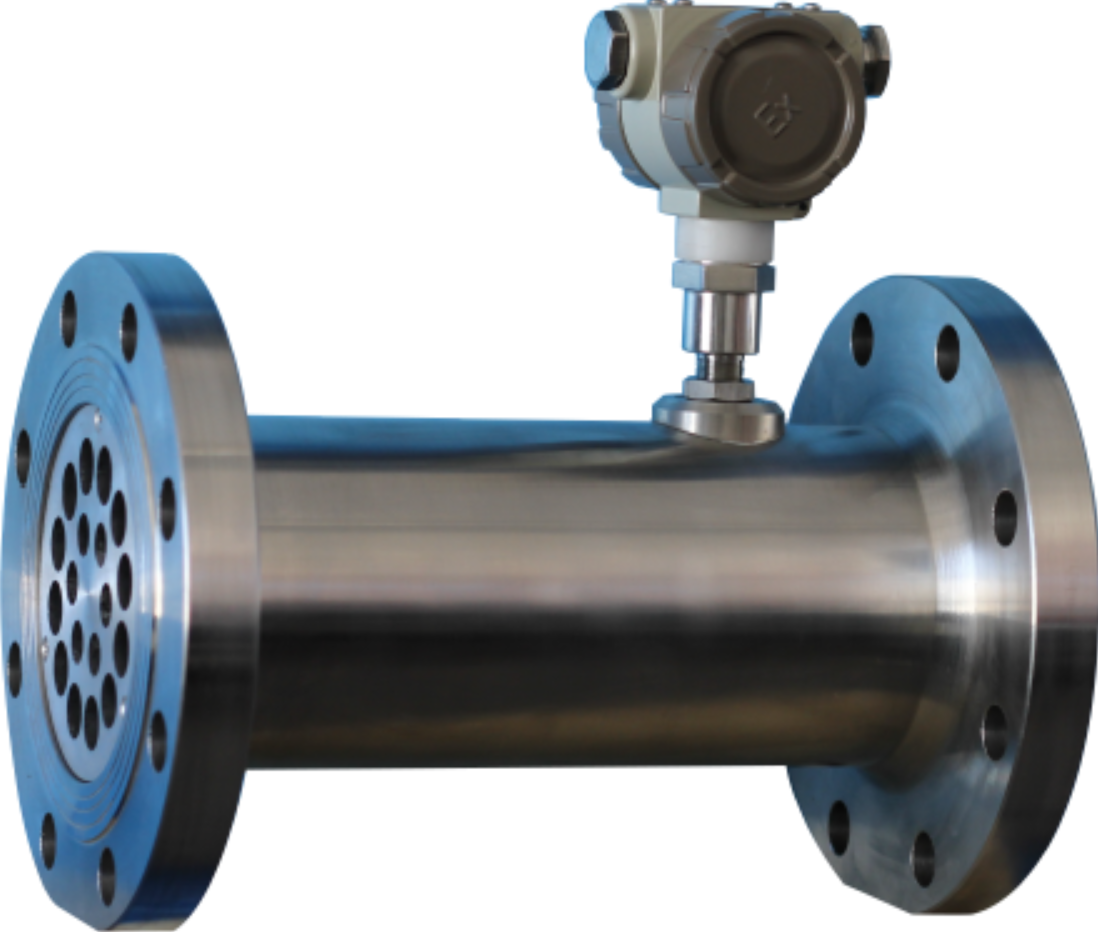

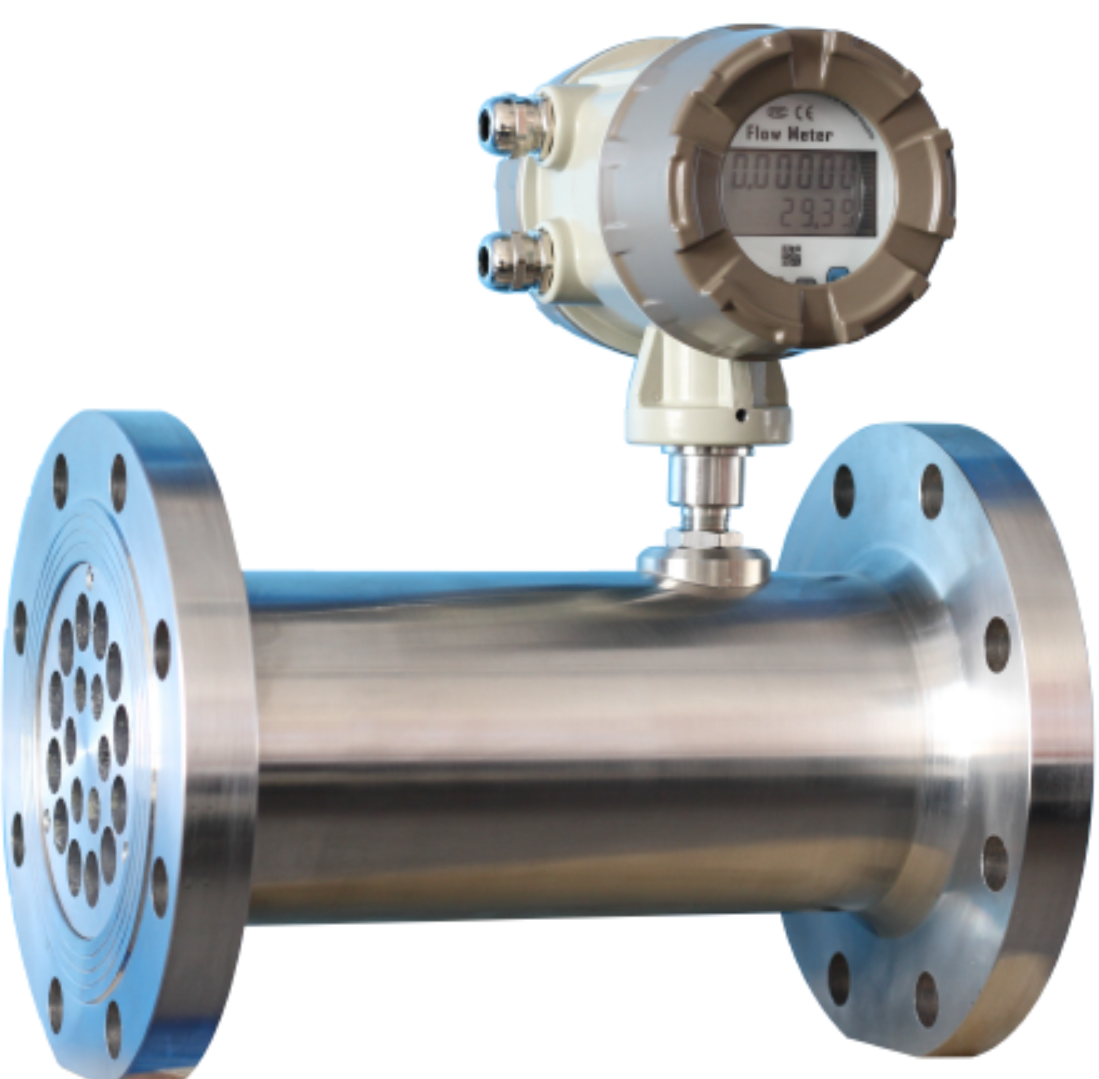

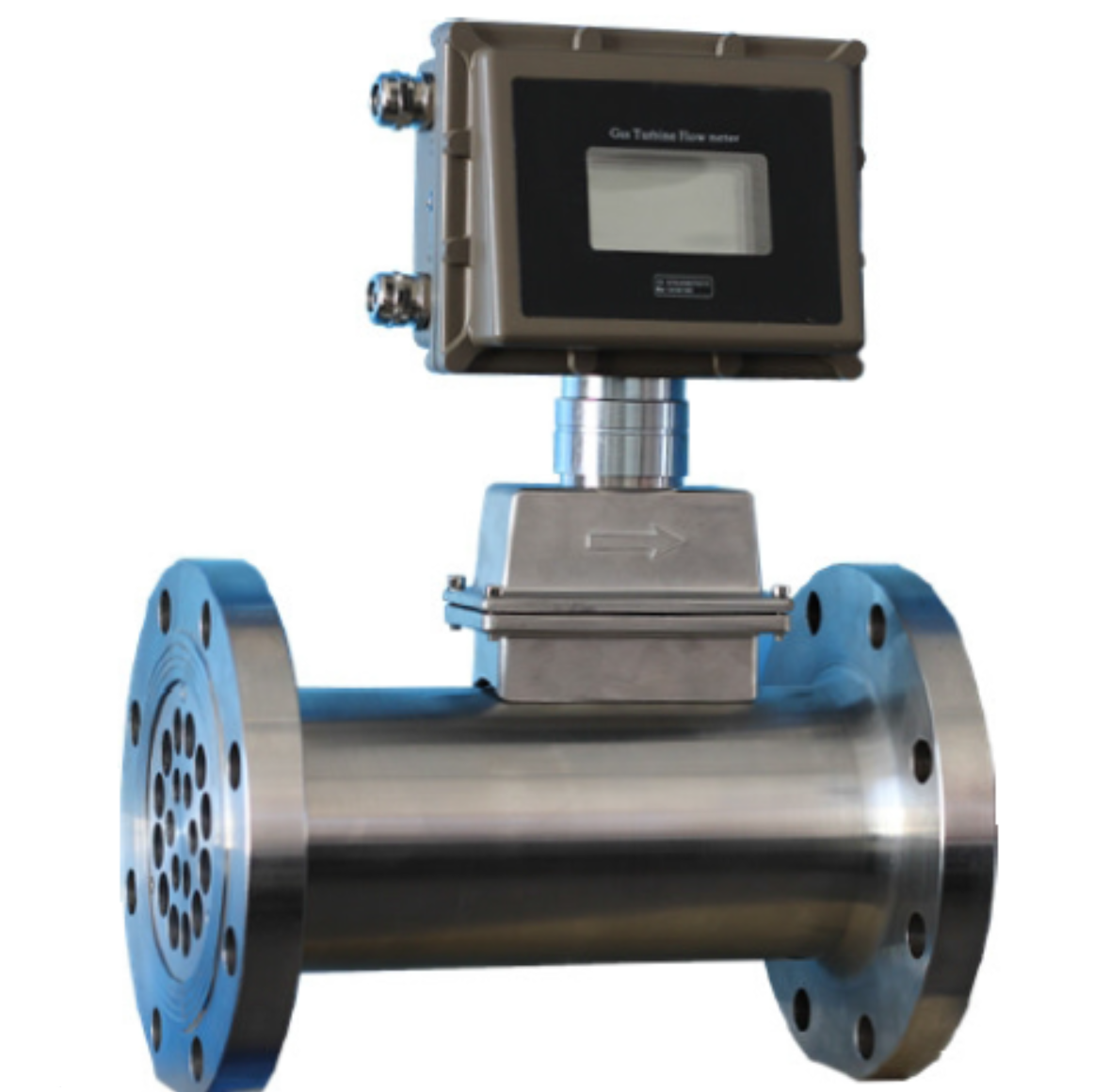

Picture |
![]() |
![]() |
![]() |
||
Display |
No Digital Display No temperature and pressure compensation |
Digital Display Instant & Totalized Flow No temperature and pressure compensation |
Digital Display Instant & Totalized Flow Temperature and pressure compensation |
||
Diameter | DN20-DN400 | ||||
Output | Pulse | 4-20mA | No | 4-20mA/Pulse | 4-20mA/Pulse |
Power | 24VDC±15% | Battery* | 24VDC±15% | 24VDC±15% & Battery | |
Flow Range | Standard | Standard or Extended Flow range | |||
RS485 | No | RS485 Option | |||
Power consumption < 0.5W | |||||
