Medidor de vazão de ar comprimido de 8 polegadas

O que é um medidor de vazão de ar comprimido de 8 polegadas?

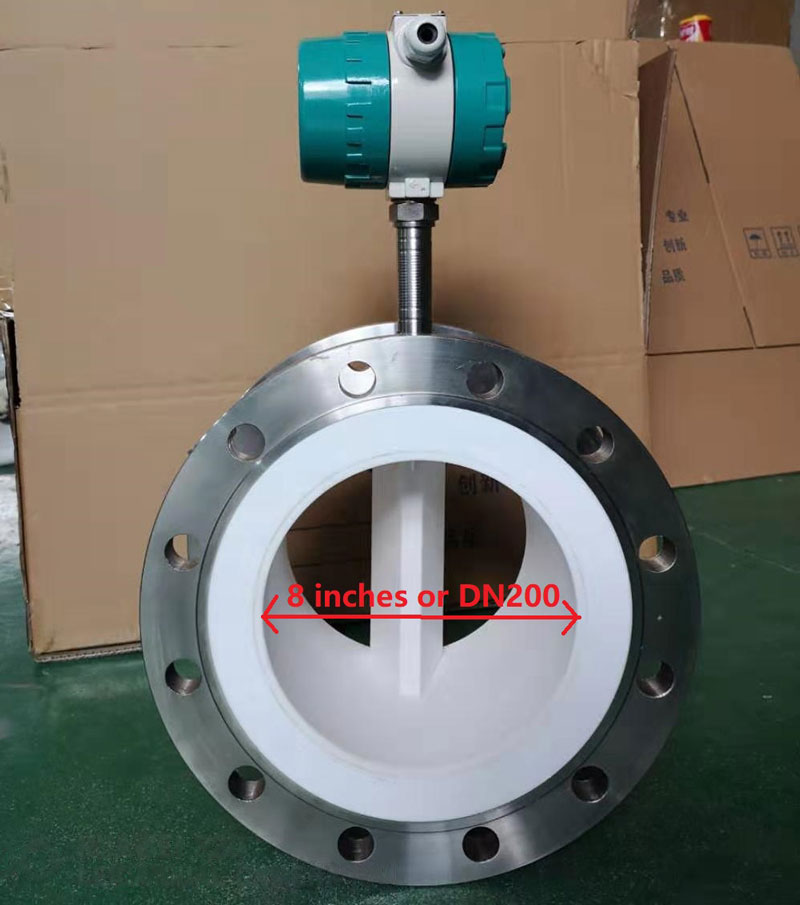

Medidor de vazão de ar comprimido de 8 polegadas

Um medidor de vazão de ar comprimido de 8 polegadas refere-se a um instrumento de medição de vazão com diâmetro interno de DN200 (aproximadamente 200 milímetros ou 8 polegadas), projetado especificamente para monitorar e medir a vazão instantânea e acumulada de ar comprimido, normalmente em tubulações de 8 polegadas. Como um importante equipamento de medição de vazão de ar conectado à tubulação principal, ele pode ser adaptado a locais industriais de alta pressão e alta vazão de ar, fornecendo uma base fundamental para o gerenciamento de energia, contabilização de custos e otimização do sistema por meio de dados de medição precisos. Este tipo de sensor de vazão de ar com mostrador de 200 mm geralmente é instalado diretamente na tubulação principal, e seus resultados de medição afetam diretamente a avaliação do consumo de energia e a análise da eficiência dos equipamentos da fábrica.

A importância e a aplicação do medidor de vazão de ar comprimido de 8 polegadas

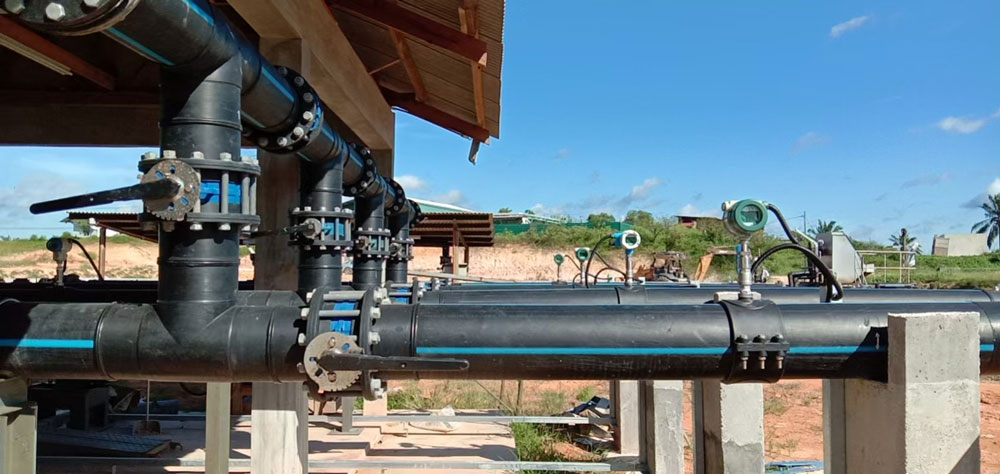

Ampla gama de aplicações do medidor de vazão de ar comprimido industrial de 8”.

Em muitos sistemas industriais de fábricas, o ar comprimido é uma fonte de energia e um meio de processo comum, e seu consumo representa uma parcela significativa do consumo energético da empresa. A importância de um medidor de vazão de 8 polegadas como dispositivo principal de medição em tubulações reside em:

• Controle de custos de energia: Meça com precisão a quantidade total de ar comprimido utilizado, apoiando auditorias energéticas e o compartilhamento de custos.
• Monitoramento de vazamentos no sistema : Identificar vazamentos em dutos por meio de flutuações anormais de fluxo para reduzir o desperdício de energia.
• Gestão da Eficiência de Equipamentos: Fornece uma base de dados para o controle do grupo de compressores de ar e a interligação com o secador.
• Garantia de segurança do processo: Assegurar o fornecimento estável de gás para etapas críticas do processo, como pulverização e transporte pneumático.

Aplicações típicas para medidor de vazão de ar comprimido de 8 polegadas

-O principal gasoduto de abastecimento de gás para indústrias de manufatura, como as de automóveis, aço e produtos químicos.

-Medição total da entrada do sistema centralizado de fornecimento de gás no parque industrial.

-A tubulação principal de saída e a rede de distribuição de ramais da estação de compressão de ar.

-Cenários de fornecimento de gás que exigem liquidação comercial ou contabilidade departamental independente.

Os principais tipos de medidores de vazão de ar comprimido de 8 polegadas

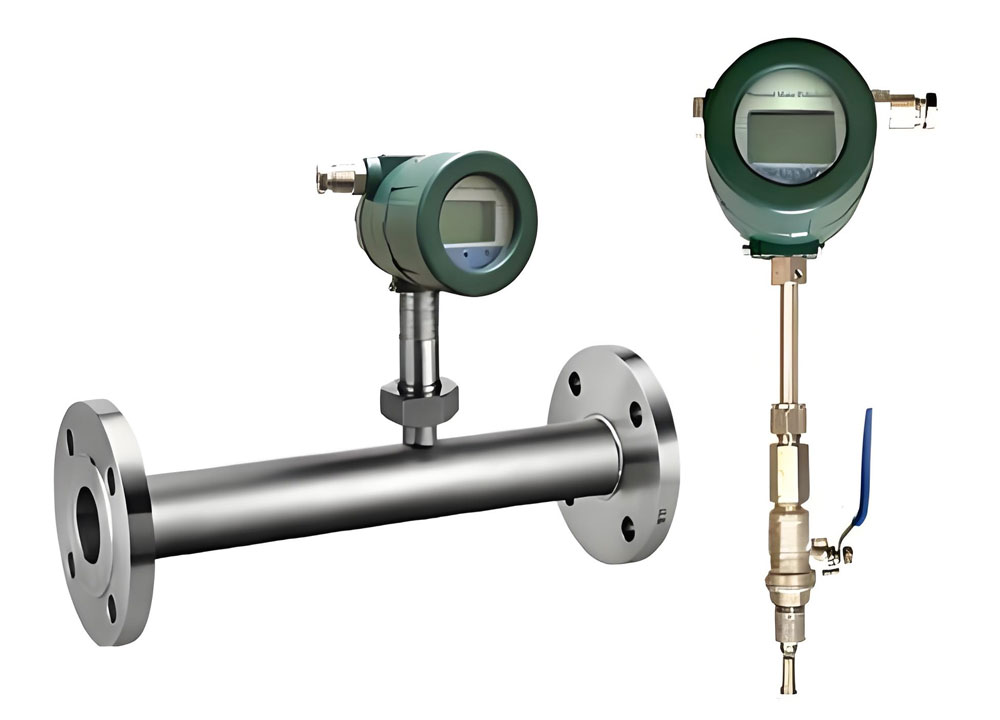

Medidor de vazão de ar comprimido de 8” em linha e de inserção - tipo massa térmica

Medidor de vazão de gás térmico nº 8” para ar comprimido

O medidor de vazão térmica baseia-se no princípio da troca de calor quando o fluido flui através de um sensor térmico, medindo diretamente a vazão mássica de gás sem compensação de temperatura e pressão, sendo especialmente adequado para tubulações de grande diâmetro e condições de baixa vazão.

• Tipo de conexão flangeada: instalada diretamente entre flanges de tubulação, com alta precisão de medição (até ± 1%) e perda de pressão extremamente baixa, adequada para medição estável a longo prazo de tubulações principais.
• Medidor de vazão de ar comprimido de 8” tipo inserção : Instalado através de aberturas na tubulação, normalmente com bicos de 3/4”. Apresenta custo muito menor em comparação com o medidor de vazão de ar DN200 flangeado em linha, mas mantém a mesma precisão do tipo flangeado (aproximadamente ± 1,5%).

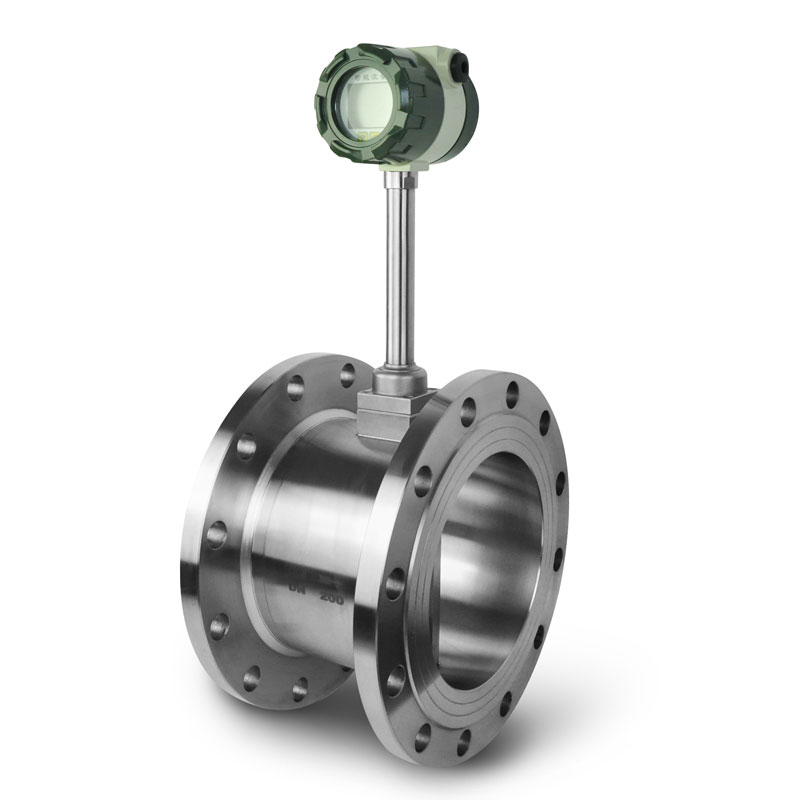

Medidor de vazão tipo vórtice de 8 polegadas para ar comprimido

Medidor de vazão Vortex de 8 polegadas para ar comprimido

O medidor de vazão por vórtice calcula a vazão volumétrica detectando a frequência do vórtice gerado quando o ar passa por um corpo rombudo. Combinado com sensores de temperatura e pressão integrados para compensação da medição de ar em tempo real, ele pode fornecer dados precisos de vazão de ar comprimido em condições padrão.

• Características: Estrutura robusta, alta resistência à pressão, adequada para sistemas de ar comprimido com grandes flutuações ou alta pressão nominal.
• -Aplicabilidade: Adequado para situações com mudanças frequentes de pressão e sensibilidade a custos, a precisão após a compensação pode atingir ± 1,5%.
• - O sensor de fluxo Vortex possui sensores de temperatura e pressão integrados, que podem indicar a temperatura do ar comprimido, a pressão, o fluxo de operação e as informações de fluxo normal em um único visor.

Especificações técnicas do medidor de vazão de ar comprimido de 8 polegadas

Qual o preço de um medidor de vazão de ar comprimido de 8 polegadas?

A diferença de preço dos medidores de vazão de 8 polegadas é significativa, determinada principalmente pelos seguintes fatores:

- Marca e Qualidade : Marcas internacionais de renome (como Emerson e Siemens) geralmente têm preços que variam de 4.000 a 10.000 dólares americanos; o preço de um medidor de vazão de ar comprimido de 8 polegadas de fabricação chinesa confiável (https://www.silverinstruments.com/product/flow-measurement/) é de aproximadamente 1.000 a 3.000 dólares americanos. Entre em contato com a silverinstruments.com para obter um medidor de vazão de ar comprimido de 8 polegadas a baixo custo.

- Princípio de medição : Os medidores de vazão térmicos são geralmente de 30% a 50% mais caros do que os medidores de vazão por vórtice devido à complexidade de sua tecnologia.

Configuração de funções : Recursos adicionais como compensação de temperatura e pressão, protocolos de comunicação (como Modbus, HART), certificação à prova de explosão (medidor de vazão de gás ATEX) e certificados de calibração de alta precisão emitidos por laboratórios terceirizados aumentarão o preço.

- Método de instalação : A conexão por flange é mais cara do que a inserção de um transmissor de fluxo de ar de 8”, mas oferece melhor estabilidade a longo prazo.

Como escolher corretamente um medidor de vazão de ar comprimido de 8 polegadas ?

Estratégia de seleção sugerida: considere de forma abrangente os requisitos de precisão, as restrições orçamentárias e os custos de manutenção a longo prazo. Para nós críticos na gestão de energia, recomenda-se a escolha de medidores de vazão por vórtice térmicos ou compensados de alta precisão; para cenários gerais de monitoramento, podem ser selecionados medidores de vazão por vórtice de fabricação nacional com alta relação custo-benefício.

Por meio de seleção e aplicação adequadas, o medidor de vazão de ar comprimido de 8 polegadas não é apenas uma ferramenta de medição industrial, mas também um importante suporte técnico para que as empresas alcancem uma gestão de energia refinada e promovam o desenvolvimento sustentável.
