Medidor de vazão de inserção de ar comprimido

Medidor de vazão de inserção para medição de ar comprimido: uma opção prática e econômica.

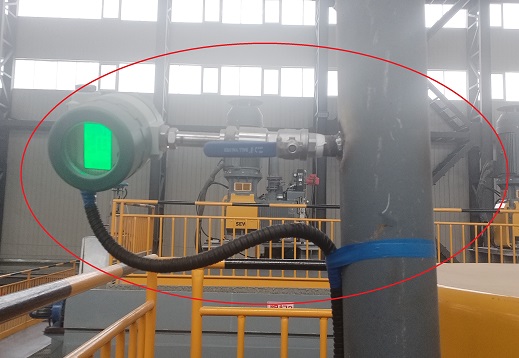

Ao instalar um medidor de vazão em um sistema de ar comprimido, a primeira reação de muitas pessoas é cortar um trecho da tubulação e instalar um medidor em linha com conexão flangeada ou roscada. Mas, nos últimos anos, um número crescente de fábricas tem optado por utilizar medidores de vazão de inserção, especialmente para medir a vazão de ar comprimido. Por quê?

Por que os clientes desejam comprar medidores de vazão de inserção para ar comprimido?

Os clientes preferem usar medidores de vazão de inserção para ar comprimido devido à facilidade de instalação.

Uma característica dos sistemas de ar comprimido é que as tubulações geralmente já estão instaladas e a produção não pode ser interrompida. Se a tubulação for cortada e soldada novamente apenas para instalar um sensor de vazão de ar comprimido nesse momento, as perdas decorrentes da paralisação da produção serão muito mais caras do que o próprio medidor de vazão. A maior vantagem dos medidores de vazão de encaixe é que eles podem ser instalados online – basta perfurar um orifício na tubulação e inserir a sonda; o parafuso pode ser apertado e o sistema pode ser utilizado sem interromper a produção. São especialmente indicados para projetos de reforma ou para locais com tubulações antigas onde não se pode fazer grandes alterações.

Por que as pessoas preferem medidores de fluxo de ar de inserção em vez de sondas em linha?

A primeira opção é barata, o que não só reduz o custo total do transmissor de fluxo de ar, como também diminui consideravelmente os custos de instalação. Não há necessidade de cortar tubos, unir flanges ou usar guindastes; dois trabalhadores conseguem realizar a instalação em meio dia.
A segunda vantagem é a baixa perda de pressão, com apenas uma sonda e praticamente nenhuma obstrução pelo vento, o que a torna particularmente adequada para sistemas de ar comprimido que já sofrem com a escassez de ar.
A terceira é a flexibilidade. Se instalado neste tubo hoje e o sistema for renovado amanhã, ele ainda poderá ser usado, bastando remover e recolocar o tubo.
Observe:
No entanto, nem todas as tubulações podem ser usadas para medidores de vazão de ar de inserção, como as de 1/2", 3/4" e 1", que não são compatíveis com medidores de vazão de ar plugáveis. Se for selecionado um medidor de vazão térmico de inserção, podem ser escolhidas tubulações com diâmetro de 2 polegadas ou mais, como tubulações de ar comprimido de 3 ou 4 polegadas; se for selecionado um medidor de vazão de vórtice, uma sonda de vórtice inserida só pode ser usada em seções de tubulação de 6 polegadas ou mais.

Dois medidores de vazão de inserção comumente usados para ar comprimido.

Atualmente, existem dois métodos principais para medir o ar comprimido:

Medidor de vazão mássica térmica de inserção:

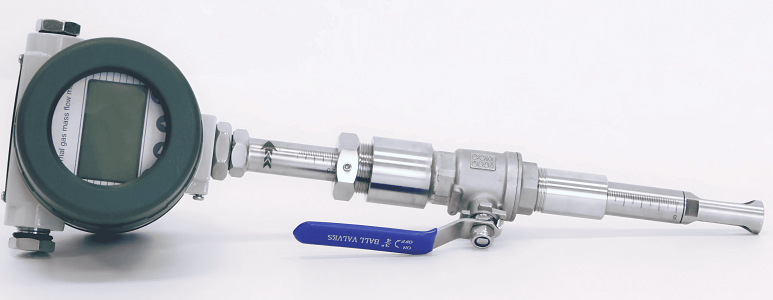

Medidor de vazão mássica térmica de inserção

O medidor de vazão mássica térmica calcula a vazão aquecendo e medindo a temperatura com uma sonda. Sua vantagem é a ampla faixa de medição, que permite medir com precisão desde ventos fracos até fortes, e a sonda não é sensível a vibrações, tornando-o adequado para situações em que o fluxo de ar na saída da estação de compressão de ar é instável. A desvantagem é a sensibilidade à poeira e manchas de óleo, e se a parte traseira do compressor de ar não for devidamente limpa, a sonda fica propensa a sujar. A boa notícia é que o medidor de vazão mássica térmica de inserção e o medidor de vazão mássica térmica em linha têm a mesma precisão.

Medidor de vazão por vórtice de inserção:

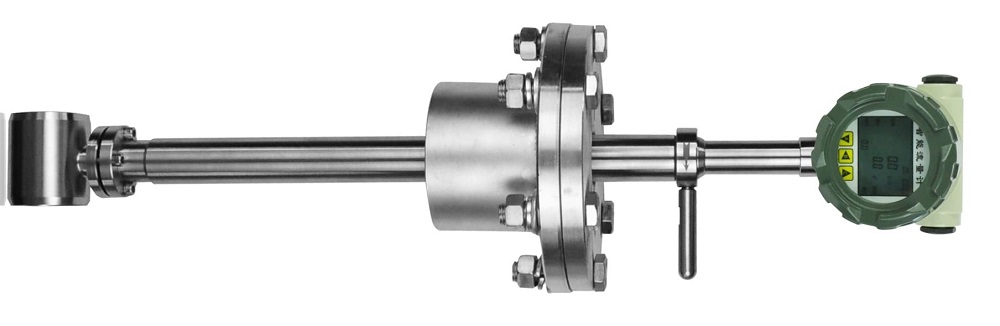

Medidor de vazão por vórtice de inserção

A vazão é calculada com base na frequência do vórtice atrás da sonda. É robusto e resistente à sujeira, com algumas manchas de óleo e vapor de água não o afetando significativamente. Seu preço geralmente é um nível abaixo do das bombas de calor tradicionais. No entanto, são sensíveis à vibração. Se o compressor de ar vibrar muito ou a tubulação vibrar severamente, a medição pode apresentar um salto. A faixa de medição também é mais estreita do que a do tipo térmico, e funciona bem em ventos fortes, mas pode apresentar leituras imprecisas em ventos fracos. Contudo, o medidor de vazão de vórtice de inserção tem precisão inferior ao medidor de vazão de vórtice em linha.

Qual o preço do medidor de vazão de ar comprimido de inserção?

Você recebe o que paga. O sensor de fluxo de vórtice de inserção fabricado na China pode ser adquirido por cerca de 1.000 a 2.000 dólares, dependendo do material, do tamanho da tubulação de ar e da função do medidor de vazão;

Já para medidores de vazão mássica térmica de inserção, o custo inicial é de US$ 900.

Em geral, no contexto de ar comprimido, a menos que se trate de uma tubulação totalmente nova ou de um projeto com boa relação custo-benefício, os medidores de vazão de ar comprimido de inserção costumam ser a opção mais prática. É como um estetoscópio para um "médico de tubulações", capaz de diagnosticar problemas no sistema sem a necessidade de intervenção cirúrgica. Para a maioria das fábricas, é suficiente, fácil de usar e não causa preocupação.
