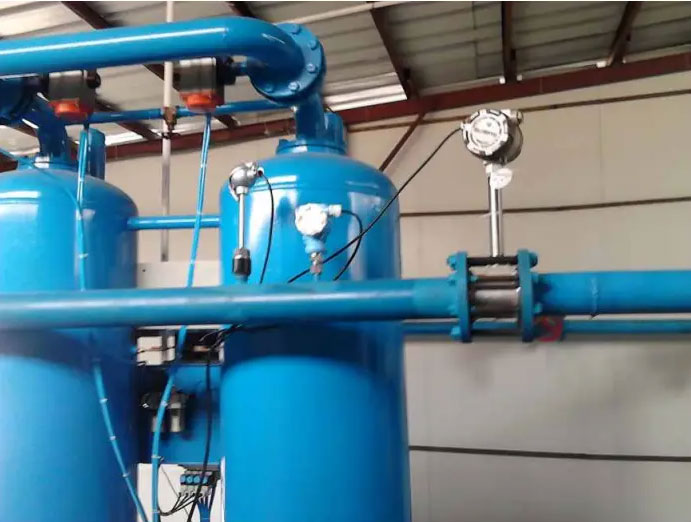

Aplicação de medidor de vazão de ar comprimido
A essência da escolha do medidor de vazão de ar comprimido ideal reside em encontrar um modelo que se adapte às suas condições de trabalho, equilibrando precisão e praticidade, sem priorizar cegamente parâmetros de alta gama ou ignorar pontos-chave de adaptação. Muitos usuários tendem a cair na armadilha da "incompatibilidade de parâmetros" e da "ignorância dos detalhes das condições de trabalho" ao selecionar modelos. A seguir, com base em cenários de uso reais, detalharemos passo a passo as ideias corretas para a seleção, utilizando uma linguagem simples e fácil de entender, que também pode ser traduzida para o português posteriormente.
Primeiramente, é necessário esclarecer os parâmetros essenciais das condições de operação, que são a base para a seleção. A omissão de algum deles pode resultar na escolha de um modelo inadequado. Os quatro parâmetros mais críticos são a pressão de trabalho, a temperatura de trabalho, a faixa de vazão real do ar comprimido e o diâmetro da tubulação, todos os quais precisam ser confirmados com precisão para fornecer uma base sólida para a seleção subsequente.
Como escolher a classificação de pressão correta para um sensor de fluxo de ar comprimido?

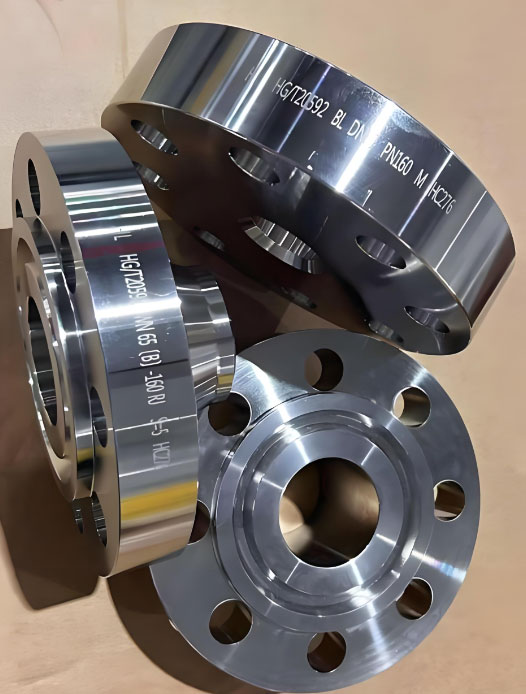

Preste atenção à pressão nominal do medidor de vazão de ar comprimido.
Em termos de pressão de trabalho, a pressão do ar comprimido varia bastante em diferentes cenários. Por exemplo, a pressão utilizada em equipamentos pneumáticos convencionais em oficinas geralmente fica entre 4 e 10 bar, enquanto sistemas pneumáticos de alta pressão podem atingir mais de 16 bar. Ao selecionar um medidor de vazão, é necessário confirmar a pressão de trabalho real da tubulação e reservar uma margem de pressão de 5% a 10% para evitar medições imprecisas ou danos ao equipamento causados por flutuações de pressão que excedam a faixa nominal do medidor. Deve-se observar que a pressão nominal do medidor de vazão deve ser maior ou igual à pressão de trabalho real e não pode ser ajustada de forma inadequada; caso contrário, a operação a longo prazo pode causar problemas como vazamentos e deriva de dados.
A temperatura de operação não pode ser ignorada. Durante o transporte, a temperatura do ar comprimido varia de acordo com o ambiente e o processo de compressão. A temperatura normal de operação situa-se entre -20 °C e 80 °C. Em ambientes com ar comprimido a alta temperatura (como próximo à saída do compressor), a temperatura pode ultrapassar os 100 °C, enquanto em ambientes com baixa temperatura, pode ser inferior a -20 °C. Ao selecionar um medidor de vazão, é fundamental considerar as especificações de temperatura correspondentes. Medidores de vazão comuns não são resistentes a temperaturas extremas, sejam elas altas ou baixas. A escolha de um modelo inadequado pode causar falhas nos sensores internos e até mesmo rachaduras na carcaça, comprometendo sua vida útil.
A faixa de vazão de ar comprimido é de extrema importância e também o ponto em que é mais fácil errar na escolha. Muitos usuários consideram apenas o diâmetro interno da tubulação e ignoram as flutuações reais de vazão, resultando na seleção de um medidor de vazão de ar com uma faixa muito ampla ou muito estreita. A precisão da medição é extremamente baixa quando a faixa é muito ampla, e os dados ficam distorcidos quando a vazão é baixa. Se a faixa for muito estreita, ultrapassá-la danificará o sensor (tipo vórtice) e também afetará o fornecimento normal de gás na tubulação. É recomendável que você primeiro informe à silverinstruments.com a vazão mínima, a vazão máxima e a vazão de uso comum do seu ar comprimido. Ao selecionar o medidor, certifique-se de que a vazão de uso comum esteja entre 30% e 80% da faixa. Isso garantirá a precisão da medição, lidará com as flutuações de vazão e atenderá às necessidades de uso diário.
Em seguida, com base nos requisitos de uso, escolha o tipo de medidor de vazão apropriado. Diferentes tipos de medidores de vazão apresentam diferentes cenários de aplicação e custo-benefício. Atualmente, existem dois tipos de medidores de vazão comumente usados para ar comprimido: o medidor de vazão por vórtice e o medidor de vazão mássica térmica. O medidor de vazão por vórtice possui alta capacidade anti-interferência, resistência a altas temperaturas e pressões, sendo adequado para medição convencional de gases em ambientes industriais, com manutenção simples e custo moderado. Já o medidor de vazão mássica térmica não requer compensação de temperatura e pressão, possui tamanho reduzido e é adequado para condições de baixa vazão e baixa pressão, como em laboratórios e pequenos equipamentos pneumáticos.
Que outros fatores são importantes na escolha de um medidor de vazão de ar comprimido?
Por fim, a praticidade e a economia do medidor de vazão de ar comprimido também devem ser consideradas. Por exemplo, se for necessário visualizar a vazão em tempo real, podem ser selecionados modelos com telas LCD; se precisar de transmissão remota de dados com MODBUS RTU, você pode escolher um transmissor de vazão de ar com saída de sinal de 4-20 mA ou MODBUS RTU para fácil integração com o sistema de controle.
Em termos de manutenção, deve-se dar prioridade aos medidores de vazão de ar comprimido com estruturas simples e fácil desmontagem, o que pode economizar tempo e reduzir os custos de manutenção.

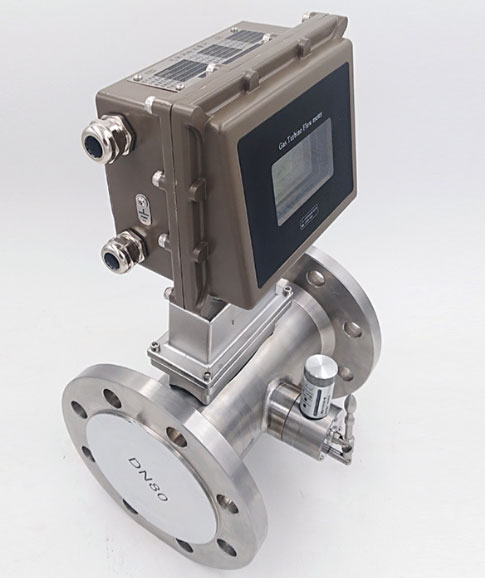

O medidor de vazão para turbina a gás não é adequado para ar comprimido.
Na verdade, o medidor de vazão tipo turbina a gás pode medir ar comprimido, não sendo completamente inutilizável. O problema reside na estabilidade em uso prolongado. O medidor de vazão tipo turbina possui partes móveis dentro do tubo de medição; quando o ar comprimido flui em alta velocidade na tubulação, ele remove a graxa lubrificante dos rolamentos rotativos internos do medidor. Com a perda da graxa, os rolamentos se desgastam e travam, o que afeta a precisão da medição e pode até causar a falha do equipamento em breve. Ele não atende às necessidades de operação contínua em longo prazo em cenários industriais, portanto, seu uso não é recomendado.
Em resumo, a seleção não precisa ser complicada. Basta confirmar os parâmetros de operação (pressão, temperatura, vazão, diâmetro da tubulação), escolher o método de conexão, o local de instalação e o tipo de medidor de vazão adequados e, por fim, considerar a praticidade e a economia. Assim, você poderá escolher o medidor de vazão de ar comprimido apropriado, que não só garante medições precisas, como também atende às necessidades de uso a longo prazo.
