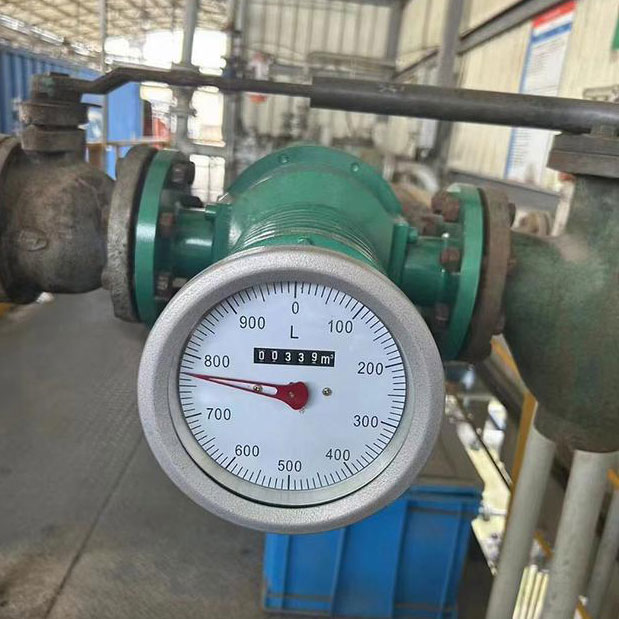

O óleo de transformador, um meio isolante e refrigerante essencial em equipamentos elétricos, requer monitoramento preciso do fluxo para garantir a segurança operacional e a eficiência energética. Medidores de vazão de engrenagem oval , um tipo de medidor de vazão de deslocamento positivo (medidor de vazão PD), conhecidos por sua alta precisão e durabilidade, destacam-se na medição de diferentes tipos de óleo, como diesel, petróleo bruto, querosene, óleo vegetal e vazão volumétrica de óleo de transformador. Este artigo explora os princípios de funcionamento, características técnicas, critérios de seleção e aplicações industriais do sensor de vazão de engrenagem oval.

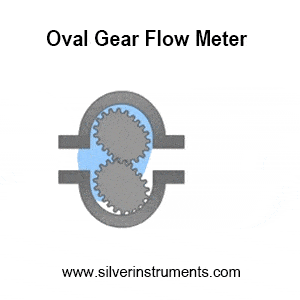

Como funcionam os medidores de vazão de engrenagem oval
Medidores de vazão com engrenagens ovais utilizam duas engrenagens ovais rotativas para medir o volume do fluido. O óleo do transformador flui através do medidor, impulsionado por diferenças de pressão, criando "câmaras em forma de crescente" que se enchem e esvaziam ciclicamente. As rotações das engrenagens calculam o fluxo cumulativo e geram sinais de fluxo em tempo real.
Este projeto mecânico não requer componentes eletrônicos, tornando-o ideal para ambientes explosivos ou com alta EMI. Devido ao seu desempenho antiparasitário superior,
os medidores de vazão mecânicos são frequentemente os preferidos pelos clientes. Além disso, são independentes da viscosidade, garantindo um desempenho estável para óleo de transformador (tipicamente 10–50 mPa·s). Medidores de vazão de turbinas líquidas são frequentemente usados para medir óleo, mas medidores de vazão de turbinas líquidas só podem medir óleos de baixa viscosidade, como diesel, óleo de peixe, óleo de amendoim, óleo comestível, etc. Às vezes, a viscosidade do óleo de transferência é relativamente alta e o efeito de medição da turbina líquida não é bom.
Principais vantagens da medição de óleo de transformador
- Alta precisão e repetibilidade
Precisão de até ±0,5% (alguns modelos ±0,2%), atendendo aos rigorosos padrões industriais e comerciais. O medidor de vazão de deslocamento positivo é um medidor de vazão tradicional de alta precisão amplamente utilizado por muitas pessoas.
oTemperatura: -30°C a +200°C, adequado para partidas a frio e aplicações de medição de fluxo de óleo em alta temperatura.
oPressão: Suporta 1,6–6,3 MPa, ideal para tubulações de óleo de transformadores de alta pressão.
A construção em aço inoxidável ou ferro fundido resiste às impurezas ácidas do óleo do transformador.
- Baixa manutenção e longevidade
O medidor de vazão de engrenagem oval possui design mecânico simples e construção robusta. A filtragem adequada evita danos causados por detritos, garantindo confiabilidade a longo prazo e baixa manutenção.
Diretrizes de seleção e instalação para medidor de vazão de óleo de transformador
1. Parâmetros Críticos
- Faixa de Viscosidade: Certifique-se de que seja compatível com óleo de transformador (por exemplo, 0,6–200 mPa·s). O medidor de vazão de engrenagem elíptica pode medir uma vazão de óleo de até 2000 cp, mas se exceder 200 cp, pertence a um medidor de vazão de alta viscosidade (https://www.silverinstruments.com/high-viscosity-oval-gear-flowmeter.html) e precisa ser consultado e adquirido em silverinstruents.com.
- Opções de saída: Medidor de vazão do tipo mecânico ou A Silver Automation Instruments pode fabricar medidores de vazão de engrenagem oval digital com pulso, 4–20 mA ou RS485 para integração do sistema.
- Material: Aço carbono, ferro fundido ou aço inoxidável (por exemplo, 304SS) para óleo não corrosivo ou líquido corrosivo.
- Tamanho do medidor de vazão de óleo de transformador: Oferecemos medidores de vazão de óleo de transformador em tamanhos que variam de 2 mm a 8 polegadas (DN2 a DN200).
Abaixo está a tabela de referência para a faixa de vazão do medidor de vazão de engrenagem oval para óleo de transformador
|
Model
|
DN
|
Flow range for different accuracy (m3/h)
|
|
LC-10
|
10 (3/8”)
|
0.08-0.5
|
0.05-0.5
|
|
LC-15
|
15 (1/2”)
|
0.3-1.5
|
0.15-1.5
|
|
LC-20
|
20 (3/4”)
|
0.5-3
|
0.3-3
|
|
LC-25
|
25 (1”)
|
1-6
|
0.6-6
|
|
LC-40
|
40 (1.5”)
|
2.5-15
|
1.5-15
|
|
LC-50
|
50 (2”)
|
4.8-24
|
2.4-24
|
|
LC-B40,50
|
40.50
|
4-20
|
2-20
|
|
LC-B65
|
65(1.5 ”)
|
8-40
|
4-40
|
|
LC-80
|
80 (3”)
|
12-60
|
6-60
|
|
LC-100
|
100 (4”)
|
20-100
|
10-100
|
|
LC-150
|
150 (6”)
|
38-190
|
19-190
|
|
LC-200
|
200 (8”)
|
56-340
|
34-340
|
|
Accuracy
Class
|
|
0.2 %
|
0.5
|
2. Dicas de instalação
- Monte horizontalmente com o display vertical para minimizar erros.
- Instale filtros a montante para bloquear detritos.
- Adicione eliminadores de ar para evitar interferência de bolhas.

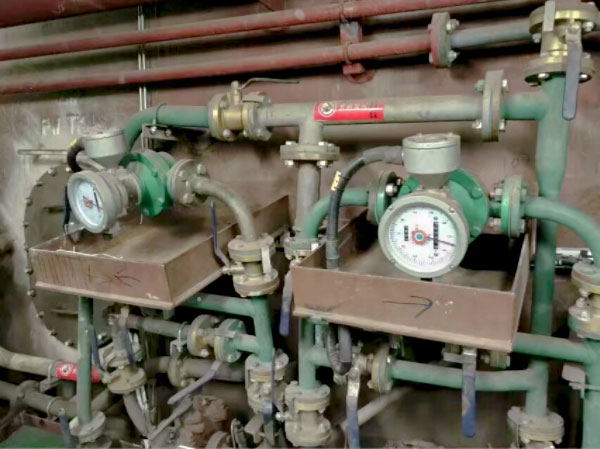

Abaixo está uma instalação típica para medidor de vazão de óleo de transformador
4. Aplicações industriais
- Monitoramento de enchimento e circulação de óleo: garante desempenho eficiente do sistema de resfriamento.
- Transferência de custódia comercial: medição de alta precisão alinhada aos padrões API/OIML.
- Manutenção Preditiva: Detecta vazamentos ou bloqueios por meio de anomalias de fluxo.
5. Comparação com outras tecnologias
- Não há necessidade de tubos retos: instalação flexível em espaços apertados.
- Custo-benefício: menor manutenção em comparação com medidores eletrônicos complexos.

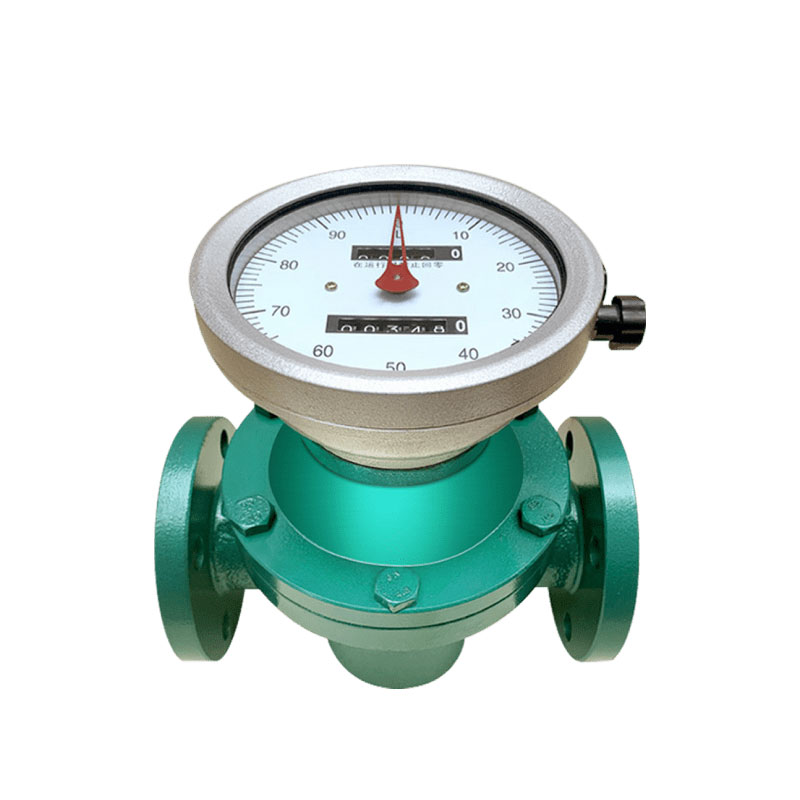

Opções mecânicas ou digitais. Não importa se você precisa de um medidor de vazão de óleo de transformador mecânico ou digital, a silverinstruments.com tem todas as soluções.
- Medidor de vazão de alta precisão. Você pode obter medições de vazão com alta precisão de 0,2 a 0,5%.
Medidor de vazão de engrenagem oval para medição de vazão de óleo de transformador com saída de pulso
Medidores de vazão de engrenagens ovais são ideais para medição de vazão de óleo em transformadores devido à sua precisão, adaptabilidade e robustez. A seleção adequada (compatibilidade das propriedades do óleo com as condições operacionais) e a instalação garantem um desempenho confiável. Para sistemas de energia, eles aumentam a eficiência operacional e reduzem as perdas de energia e os custos. Entre em contato com
silverinstruments.com para obter medidores de vazão de óleo adequados e com preço baixo.
