4 tecnologias essenciais para medição de vazão de óleo: um guia para 2025

A importância da medição precisa do fluxo de óleo

A medição precisa do petróleo fornece as informações necessárias para que você tome decisões financeiras e operacionais acertadas. As principais vantagens incluem:

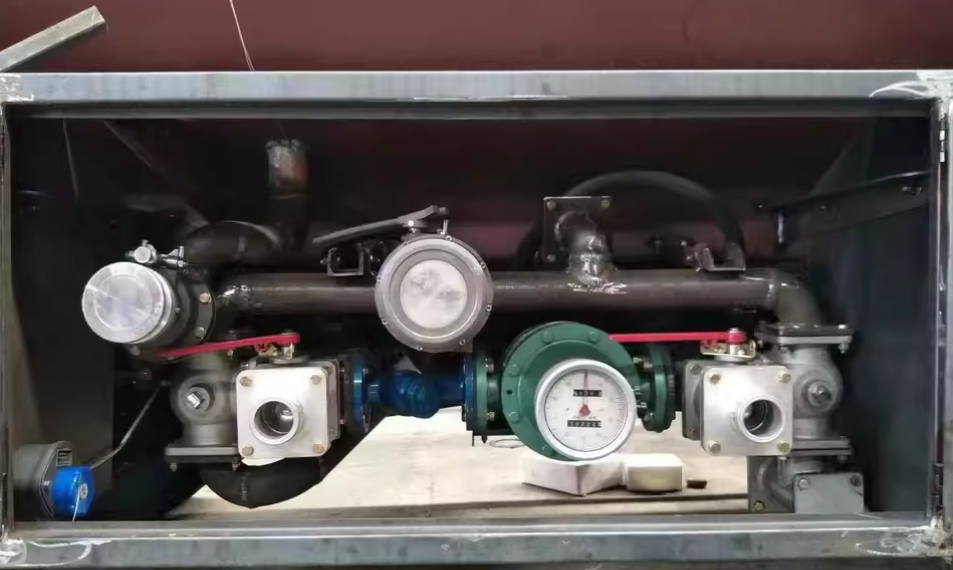

Medidor de vazão para caminhões-tanque de óleo

• Gestão de Custos: Óleo e combustível estão entre os custos operacionais mais caros para muitas operações. O primeiro passo para maximizar a eficiência e reduzir despesas é o monitoramento preciso do consumo de óleo combustível em caldeiras ou diesel em geradores.
• Transferência de Custódia: A precisão é um requisito contratual e financeiro na compra e venda de derivados de petróleo, desde grandes oleodutos até o reabastecimento local de diesel. Perdas financeiras significativas podem surgir devido a um medidor impreciso.
• Controle e eficiência do processo: o controle preciso do fluxo é crucial no processamento e refino químico para gerenciar as taxas de reação, maximizar a produção e garantir a qualidade do produto.
• Gerenciamento de estoque: níveis precisos de estoque em tanques de armazenamento são mantidos com a ajuda de dados de fluxo confiáveis, o que também ajuda a detectar possíveis roubos ou vazamentos e evitar escassez.

Decisões básicas: Medição de vazão volumétrica vs. vazão mássica para óleo

Escolher entre medir massa ou volume é a primeira consideração importante ao escolher um medidor de vazão de óleo.

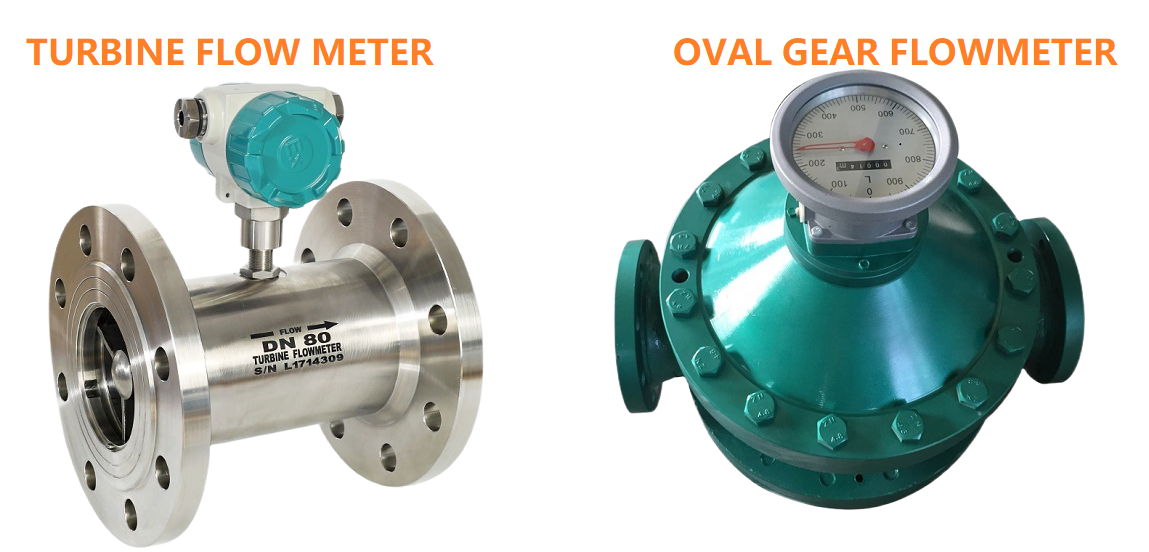

O volume de óleo que passa por um ponto em um determinado período de tempo (por exemplo, litros por minuto, galões por minuto) é calculado usando a Medição de Vazão Volumétrica. As tecnologias volumétricas incluem medidores de vazão de turbina (TUF) e medidores de vazão de engrenagem oval . Como o volume de óleo se expande quando aquecido e se contrai quando resfriado, variações nas propriedades do fluido podem afetar a precisão desse método simples e eficiente.

A massa de óleo que passa por um ponto em um determinado período de tempo (por exemplo, quilogramas por hora, libras por minuto) é determinada pela Medição de Fluxo de Massa. A massa é medida diretamente por medidores de vazão Coriolis. Como a massa do fluido permanece constante independentemente da temperatura, viscosidade ou pressão, essa abordagem de medição é intrinsecamente mais precisa para o óleo. A medição direta de massa é o padrão da indústria para aplicações de alto valor, como transações de transferência de custódia.

Principais tecnologias para medição de fluxo de óleo

Apesar da existência de inúmeras tecnologias, o desempenho e a confiabilidade de três tipos diferentes de medidores de vazão os tornaram o padrão da indústria para a grande maioria das aplicações de petróleo.

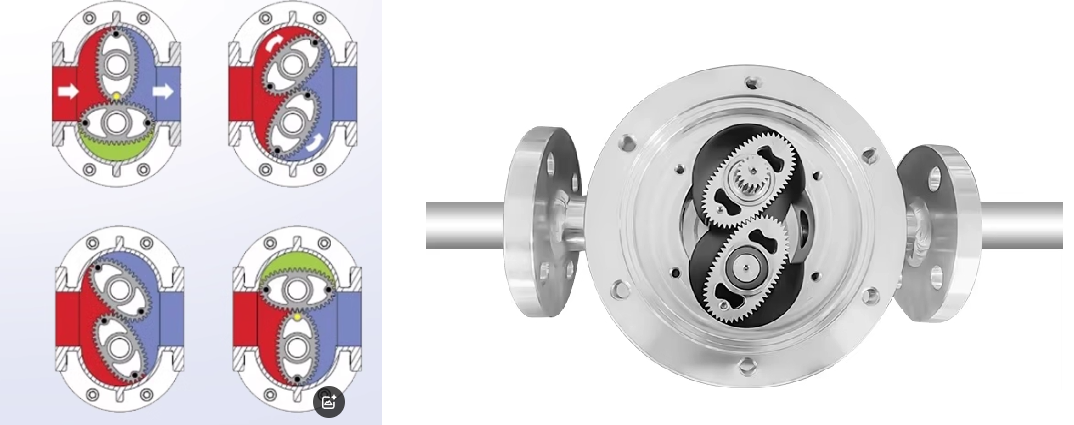

1. Medidores de vazão de engrenagem oval (deslocamento positivo)

Os medidores de engrenagens ovais são os pilares confiáveis da medição volumétrica de óleo. Eles são extremamente precisos e confiáveis, pois utilizam duas engrenagens interligadas para reter e passar um volume preciso e conhecido de líquido a cada rotação.

• Princípio: Volumétrico (medidor de vazão de deslocamento positivo ou chamado de medidor de vazão PD)
• Vantagens: Precisão superior (geralmente ±0,5%, opção com 0,2%), praticamente insensível a variações de viscosidade, sem necessidade de tubos retos para instalação e operação sem energia para versões mecânicas ( medidor de vazão de óleo mecânico ).

  Introdução ao medidor de vazão de óleo mecânico

• Desvantagens: As peças móveis podem se desgastar com o tempo; a menos que sejam filtradas, elas não são apropriadas para óleo contendo sólidos ou partículas abrasivas.
• Ideal para:Uma ampla gama de usos, desde a distribuição precisa de óleos lubrificantes e hidráulicos até a medição de fluxo de óleo diesel em caldeiras e geradores.

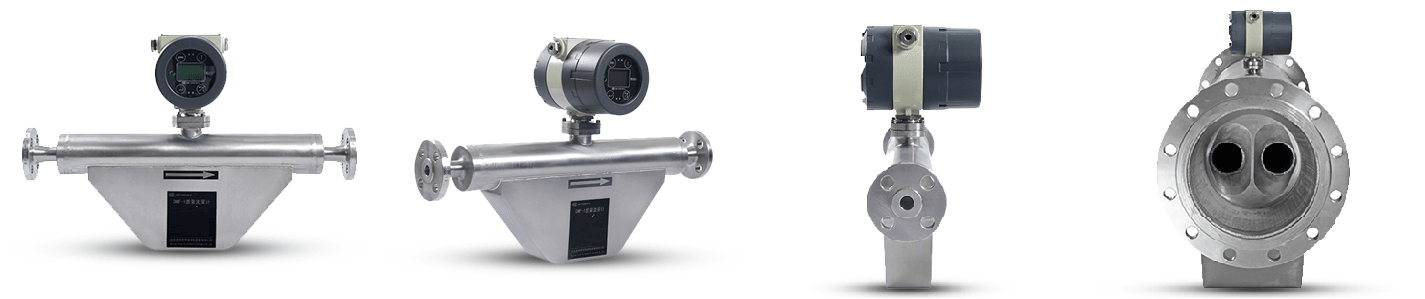

2. Medidores de vazão mássica Coriolis

Os medidores Coriolis são a melhor opção para aplicações que exigem a máxima precisão (que pode atingir de 0,1% a 0,2%). São a única tecnologia de medição de vazão capaz de medir diretamente o fluxo de massa.

• Princípio: Fluxo de massa direto (efeito Coriolis). Mais informações sobre o medidor de vazão Coriolis: [O que é um medidor de vazão Coriolis e como ele funciona?]
• Vantagens: Máxima precisão (normalmente ±0,1%), total insensibilidade a alterações nas propriedades do fluido, ausência de partes móveis e capacidade de medir temperatura e densidade.
• Desvantagens: Maior custo inicial e potencial de queda de pressão.
• Ideal para: Medições desafiadoras (como fluxo de óleo em alta pressão ou alta temperatura), óleo com partículas ou óleo de alta viscosidade e transferências de custódia de alto valor de petróleo bruto e produtos refinados. Para aplicações de medidores de vazão mássica de óleo combustível onde a precisão é crucial, eles são o padrão da indústria.

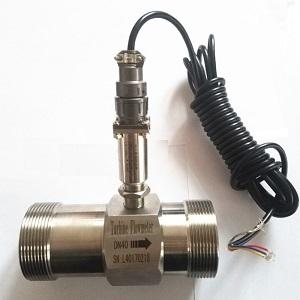

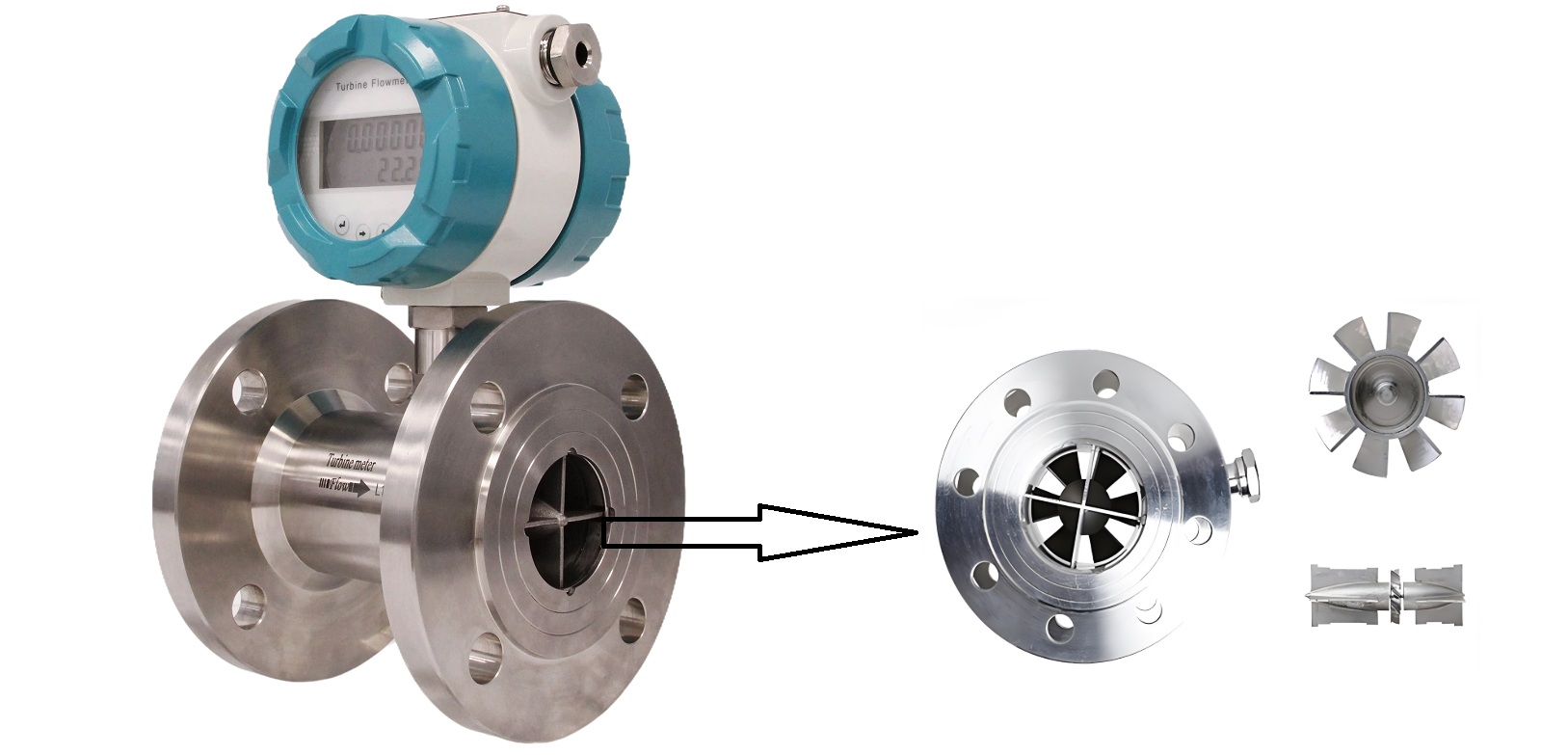

3. Medidores de vazão de turbina líquida

Óleos limpos e refinados com baixa viscosidade podem ser medidos de forma acessível com medidores de vazão de turbina.

• Princípio:Volumétrico (Velocidade)
• Vantagens: Boa precisão pelo preço, excelente repetibilidade, design compacto.
• Desvantagens: A precisão é sensível a mudanças na viscosidade, requer fluidos limpos (filtros são necessários) e as peças móveis são propensas ao desgaste.
• Ideal para: Medição de produtos refinados e limpos, como diesel e gasolina de baixa viscosidade. Aprenda sobre medição de vazão de óleo por medidor de vazão de turbina líquida para compreender seu potencial e limitações.

Flow Meter Technology	Measurement Type	Accuracy Range	Suitable Oil Types	Key Advantages	Main Limitations	Cost Level
Oval Gear flow meter (Positive Displacement)	Volumetric	±0.2% - ±0.5%	Clean oils, lubricants, hydraulic oils, diesel, fuel oils	• Excellent accuracy • Viscosity independent • No straight pipe runs	• Moving parts wear • Not for abrasive oils	Low to Medium
Coriolis Mass flow meter	Mass Flow	±0.1% - ±0.2%	All oil types including crude, heavy oils, abrasive oils	• Highest accuracy • Direct mass measurement • Handles any conditions	• High initial cost • Pressure drop	High
Turbine flow meter	Volumetric	±0.5% - ±1%	Clean, low-viscosity oils (diesel, gasoline, kerosene)	• Cost-effective • Good repeatability • Compact design	• Viscosity sensitive • Clean fluids only	Low

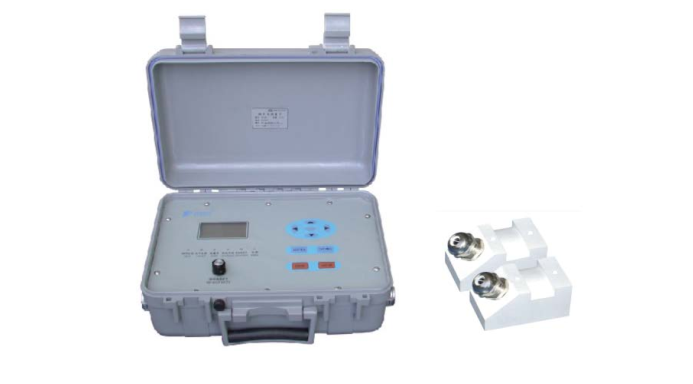

Doppler Ultrasonic	Volumetric	±1% - ±3%	Oils with particles/bubbles, waste oil, hydraulic oils, crude oil	• Non-intrusive • No pressure drop • Large pipe capability	• Requires particles • Pipe dependent	Medium

Resolvendo desafios específicos na medição de óleo

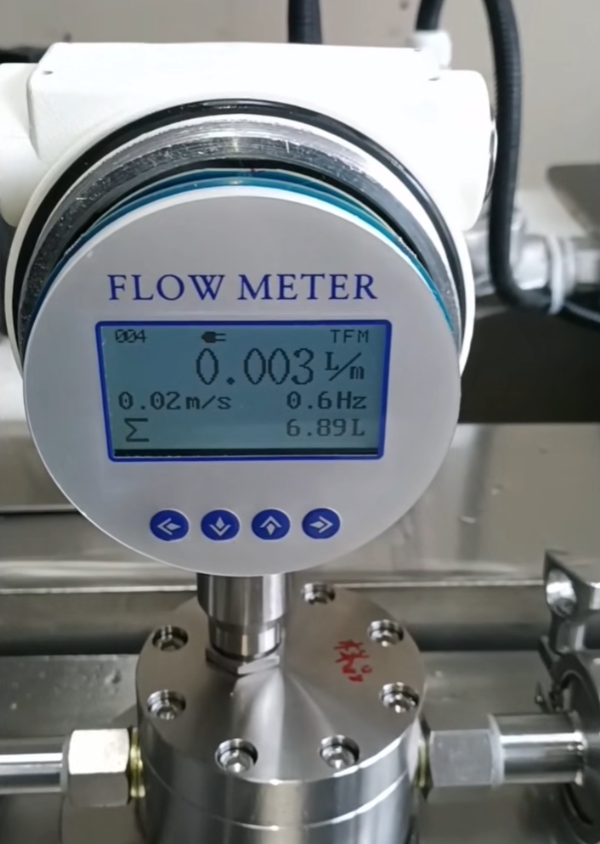

Medição de baixas taxas de fluxo de óleo

A medição de pequenas quantidades é crucial para aplicações como tubulações de combustível de pequenos queimadores, bancadas de teste de P&D e injeção de aditivos para combustível. Configurações de microfluxo são oferecidas para as tecnologias Coriolis e Oval Gear. Esses medidores de vazão de óleo de baixa vazão especializados são projetados para fornecer alta precisão em vazões frequentemente expressas em mililitros por minuto ( medidor de vazão de ml/min para óleo). Mesmo as menores quantidades de fluido podem ser rastreadas e controladas com precisão, selecionando o medidor de vazão de óleo industrial de baixa vazão apropriado.

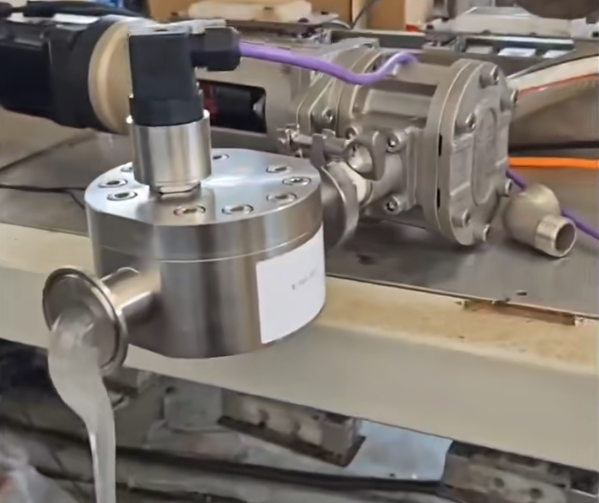

Manuseio de fluidos de alta viscosidade

Substâncias extremamente viscosas incluem asfalto, petróleo bruto pesado e alguns lubrificantes. Medidores Coriolis e de deslocamento positivo são excelentes para esse problema principal. Eles podem medir líquidos espessos e de movimento lento com precisão, onde outros medidores não conseguem, pois seus princípios de medição não dependem de um perfil de fluxo consistente. Consulte nosso guia para medidores de vazão de alta viscosidade para uma análise mais completa.

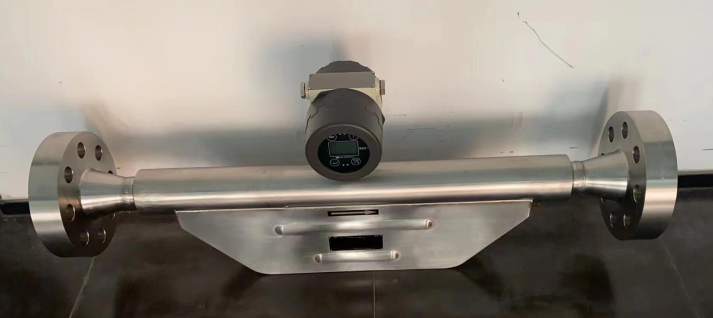

Operando sob alta pressão

Aplicações que operam sob pressão extrema incluem sistemas hidráulicos e de injeção em cabeça de poço. O projeto mecânico do medidor de vazão é crucial nessas situações. Para garantir uma operação segura e confiável, o sensor de vazão de óleo de alta pressão deve ser escolhido com as classificações de pressão adequadas e conexões de processo robustas (como flanges ou conexões de alta pressão). Para essas condições exigentes, projetamos especialmente nossos medidores de vazão de óleo hidráulico digitais .

Gerenciando altas temperaturas

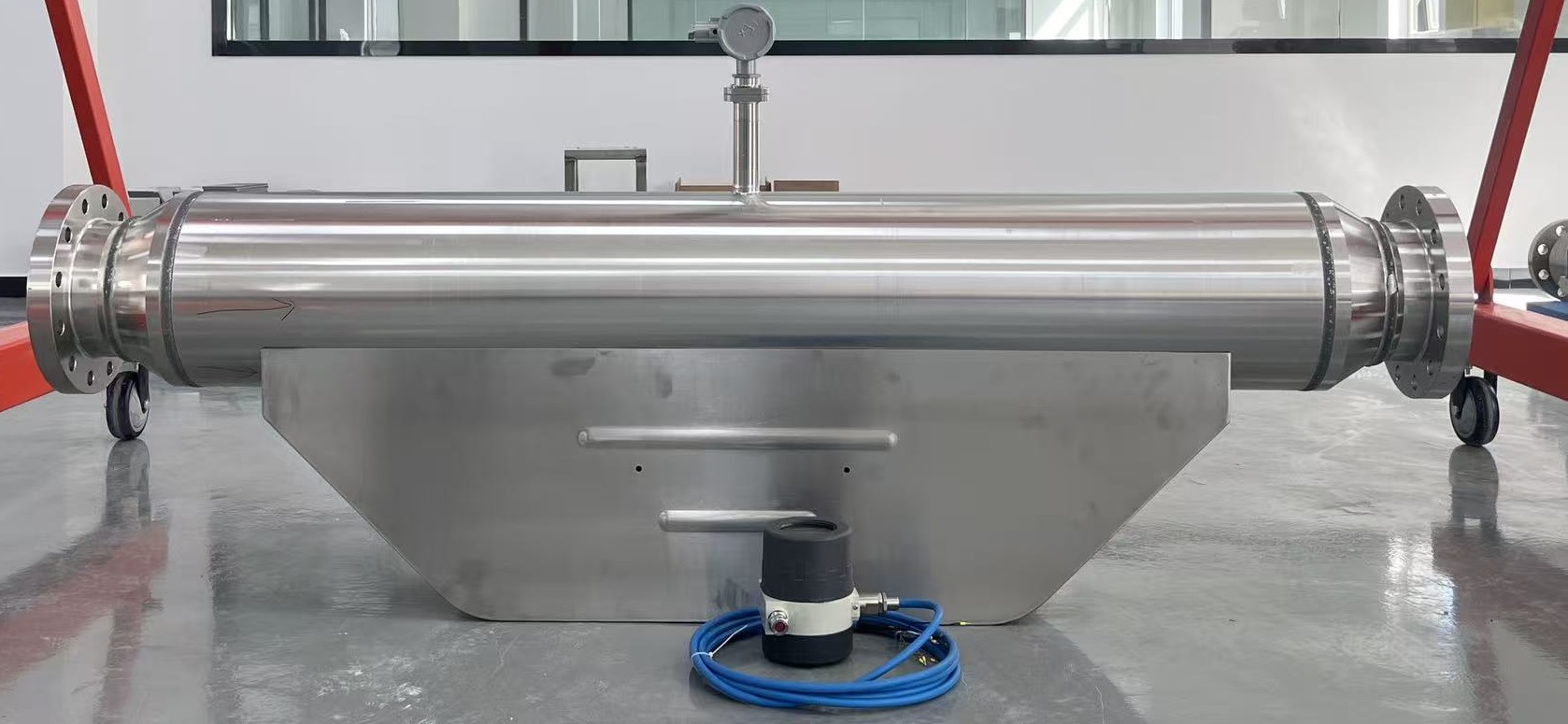

Altas temperaturas são necessárias para a medição de diversos óleos, incluindo óleo combustível pesado alimentado em caldeiras ou óleos térmicos em sistemas de transferência de calor. Para proteger a eletrônica do transmissor de óleo e garantir que os materiais do sensor de óleo possam tolerar o calor, são necessários instrumentos com construção exclusiva. Os materiais e configurações adequados, como transmissores montados remotamente ou com dispositivos de resfriamento, podem ser escolhidos com o auxílio de um guia completo sobre medidores de vazão de alta temperatura .

Manuseio de lamas e impurezas

Impurezas como areia, água e gás (fluxo multifásico) são frequentemente encontradas no petróleo bruto. Para medidores mecânicos, isso é muito rigoroso. Um medidor de vazão mássica Coriolis é a única opção confiável para medir óleos não filtrados ou abrasivos, pois não possui partes móveis e possui um design à prova de obstruções. Uma filtragem upstream eficiente é crucial para outros medidores, como o Oval Gear ou o Turbine.

Aplicações de medidores de vazão de óleo em diversas indústrias

Medir óleo é sempre necessário. Estes são alguns dos usos mais comuns dos nossos instrumentos.

Óleo Combustível e Diesel

medição de vazão de diesel , um dos combustíveis mais utilizados, é essencial para caldeiras, automóveis e geradores. Tecnologias particularmente eficientes incluem medidores de engrenagens ovais. Para simplificar, os usuários podem optar pelos tradicionais medidores mecânicos de vazão de óleo ou mais sofisticado medidores de vazão de óleo digitais com saídas eletrônicas para integração do sistema de controle.

Petróleo bruto

A alta viscosidade, as impurezas e o alto valor do petróleo bruto tornam sua medição uma tarefa desafiadora. Para transferência de custódia, a tecnologia Coriolis é a preferida, e medidores de grande diâmetro são frequentemente necessários. Veja nossa Medidor de vazão de petróleo bruto de 4 polegadas para exemplos específicos.

Óleos Lubrificantes e Hidráulicos

O monitoramento preciso dos óleos hidráulicos e de engrenagens é essencial para a manutenção de máquinas pesadas. Esses sistemas vitais utilizam nossos medidores de vazão para monitorar o consumo e encontrar vazamentos. Saiba mais sobre nossos medidor de vazão de óleo de engrenagem soluções.

Óleos vegetais e comestíveis

A indústria alimentícia precisa dosar diferentes óleos comestíveis com precisão e higiene. Oferecemos soluções personalizadas para diversos tipos, como medidores de vazão digitais de óleo vegetal , Medidores de vazão de óleo de palma , e metros para Óleo de soja e óleo de amendoim .

Óleos Industriais Especializados

Óleos especializados com qualidades especiais são usados em muitos processos industriais. Óleo de transformador , óleo de mofo , e até mesmo fluidos complexos como óleo alquídico pode ser medido com nossas soluções personalizadas.

Conclusão: Escolhendo com sabedoria

Escolhendo o melhor medidor de vazão de óleo requer consideração cuidadosa devido à grande variedade de tipos e aplicações de óleo. Um medidor de engrenagem oval robusto funciona melhor com óleos limpos mais viscosos e de baixo custo, mas um medidor de turbina barato e compacto pode ser ideal para diesel limpo, combustível de aviação e querosene . O medidor Coriolis é o vencedor claro em aplicações onde a precisão é crucial, o fluido é abrasivo, o óleo é sujo, como óleo residual, ou a medição direta de massa é necessária.

Nossa especialidade na Silver Automation Instruments é oferecer o equipamento de medição de vazão adequado para o seu problema específico. Da nossa ampla seleção de medidores de vazão de óleo em linha , nossa equipe de profissionais pode avaliar os dados do seu processo e ajudá-lo a selecionar a melhor opção. Para uma consulta, entre em contato conosco agora mesmo.

Perguntas frequentes (FAQ) sobre medidores de vazão de óleo

1. Qual é o melhor medidor de vazão para óleo diesel?
Para monitoramento e distribuição de diesel de uso geral, onde o combustível é limpo, um medidor de vazão de engrenagem oval costuma ser a melhor escolha devido à sua alta precisão, confiabilidade e ausência de necessidade de tubulações retas. Para aplicações simples, um medidor de turbina pode ser uma opção mais econômica. No entanto, para aplicações que exigem a mais alta precisão, como transferência de custódia de alta precisão para faturamento, um medidor de vazão mássica Coriolis é a solução recomendada.

2. Posso usar um medidor volumétrico se a temperatura do óleo mudar?
Sim, mas é preciso estar ciente de possíveis imprecisões. À medida que o óleo aquece, ele se expande (menor densidade), portanto, um litro de óleo quente tem menos massa do que um litro de óleo frio. Para aplicações não críticas, isso pode ser aceitável. Para medições precisas, você precisa de um medidor de vazão mássica Coriolis (que é imune a essas variações) ou de um medidor volumétrico emparelhado com um computador de vazão que utilize um sensor de temperatura para compensar as variações de densidade.

3. Qual medidor de vazão devo usar para petróleo bruto ou óleo com sólidos?
Para qualquer óleo que contenha sólidos, abrasivos ou tenha fluxo multifásico (como petróleo bruto não filtrado), o Medidor de Vazão Mássica Coriolis é a única opção confiável. Seu design sem obstruções, sem partes móveis, significa que não há nada que possa entupir, travar ou desgastar. Medidores mecânicos como o Oval Gear ou o Turbine seriam danificados rapidamente.

4. Preciso sempre de tubos retos para um medidor de vazão de óleo?
Não. Esta é uma vantagem crucial dos medidores de vazão Oval Gear e Coriolis: eles não exigem nenhuma tubulação reta antes ou depois do medidor. Um medidor de vazão de turbina, no entanto, é muito sensível ao perfil de vazão e requer uma tubulação longa e reta (normalmente 10 diâmetros a montante e 5 a jusante) para ser preciso.

5. Qual é a diferença entre um medidor de vazão de óleo mecânico e um digital?
Um medidor de vazão de óleo mecânico (tipicamente um medidor de engrenagem oval) utiliza um registrador físico para exibir a vazão total e não requer alimentação externa. Um medidor de vazão de óleo digital utiliza um sensor e um transmissor eletrônicos para fornecer um display digital, bem como saídas eletrônicas (como 4-20 mA ou pulso) ou MODBUS RTU ou HART para conexão com sistemas de controle (CLPs), registradores de dados ou displays remotos.

6. Como posso medir vazões muito baixas de óleo (por exemplo, ml/min)?
Para medições precisas de vazões de óleo muito baixas, como em injeção de aditivos de combustível ou em P&D, você deve usar um micromedidor de vazão. Tanto os micromedidores de vazão de engrenagem oval quanto os micromedidores de vazão mássica Coriolis são projetados especificamente para essa finalidade, oferecendo alta precisão para essas aplicações desafiadoras. Mais informações sobre medidores de vazão de óleo de baixa vazão: Medidores de baixa vazão para óleo

7. Qual é o melhor medidor de vazão para óleo de alta viscosidade?
Tanto os medidores de vazão Oval Gear quanto os medidores Coriolis são excelentes para óleos de alta viscosidade. Se o óleo estiver limpo, um medidor Oval Gear é uma opção altamente precisa e econômica. Se o óleo contiver sólidos, tiver viscosidade extremamente alta ou exigir medição de massa, um medidor Coriolis é a solução ideal.

8. Qual medidor de vazão de óleo é melhor para transferência de custódia?
Para transferência de custódia (aplicações de faturamento) onde a precisão é um requisito financeiro e contratual, o Medidor de Vazão Mássica Coriolis é o padrão indiscutível da indústria devido à sua alta precisão e capacidade de medição direta de massa. No entanto, para aplicações com orçamento limitado, onde o óleo é limpo, um Medidor de Vazão de Engrenagem Oval de alta precisão também pode ser uma opção adequada.

9. Um medidor de vazão ultrassônico pode ser usado para óleo?
Sim, um medidor de vazão ultrassônico Doppler pode ser uma boa opção não intrusiva, mas tem um requisito fundamental: o óleo deve conter partículas ou bolhas de gás para que o medidor funcione. Ele não é adequado para óleos limpos e refinados.

10. Qual é o medidor de vazão de óleo mais econômico?
Para óleos limpos e de baixa viscosidade, como o diesel, o Medidor de Vazão de Turbina Líquida é geralmente a opção mais econômica. Para aplicações mais viscosas ou exigentes, onde o custo ainda é um fator importante, o Medidor de Vazão de Engrenagem Oval oferece o melhor equilíbrio entre preço e desempenho.
