Como medir o fluxo de vapor com precisão: as 4 melhores tecnologias de medição explicadas

O vapor é uma das ferramentas mais importantes e poderosas da indústria moderna. É a principal via de circulação de energia na geração de energia, na fabricação, no processamento químico e em sistemas de climatização (HVAC). Produzir vapor consome muita energia e dinheiro, portanto, medir seu fluxo com precisão não é apenas uma tarefa técnica; é também uma parte importante da gestão de energia, mantendo os custos baixos, tornando os processos mais eficientes e mantendo a segurança da planta. No entanto, medir vapor é notoriamente difícil, apresentando desafios únicos que podem causar falhas em medidores de vazão digitais padrão (como medidores de vazão de turbina ou medidores de vazão magnéticos).


Portanto, escolher o medidor de vazão de vapor correto é muito importante. Se um sensor de vazão de vapor for selecionado, instalado incorretamente ou não for instalado, ele poderá fornecer dados incorretos, o que pode custar muito dinheiro e tornar o seu negócio menos eficiente.

Este guia completo será sua fonte de referência para medir o fluxo de vapor. Falaremos sobre os problemas mais importantes que surgem, abordaremos as melhores tecnologias de sensores de fluxo de vapor e apresentaremos uma maneira útil de escolher os instrumentos de fluxo de vapor adequados às suas necessidades.

---

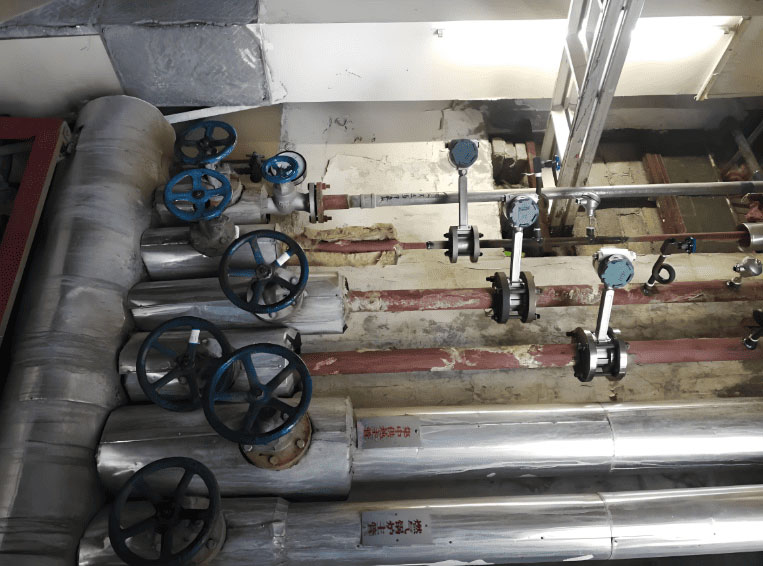

Por que é tão importante medir o fluxo de vapor com precisão?

Antes de abordar as diferentes tecnologias de medição de vazão de vapor, é importante entender a importância da medição de vapor. Para os seguintes casos, dados precisos e confiáveis são muito importantes:

Eficiência Energética e Alocação de Custos: A queima de combustível ou o uso direto de eletricidade produzem vapor. Você pode monitorar o uso de energia, atribuir custos a departamentos ou processos específicos e encontrar áreas de desperdício, como vazamentos ou equipamentos que não estão funcionando tão bem quanto poderiam, medindo o fluxo de vapor com precisão.

Controle de Processo: Em muitos casos, a quantidade de vapor fornecida é um fator-chave para garantir que a qualidade do produto permaneça a mesma. É muito importante ter um controle preciso do fluxo para aquecimento, esterilização e operação de turbinas.

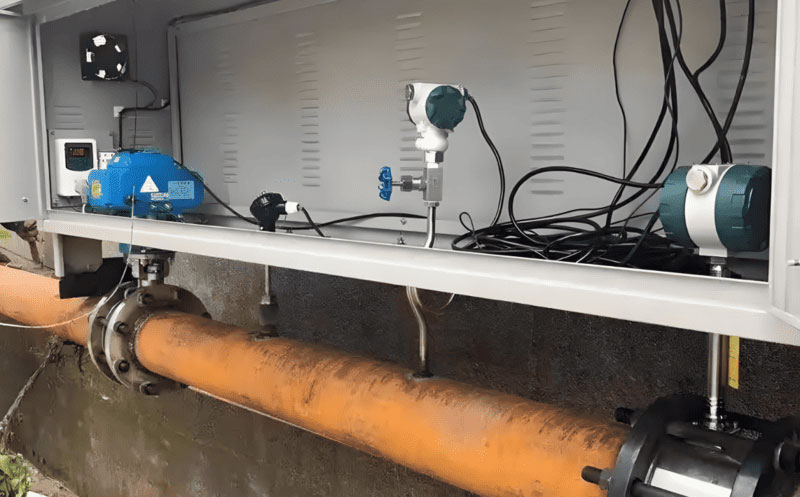

Transferência de custódia e faturamento: quando o vapor é vendido de uma entidade para outra (por exemplo, de uma usina central para um locatário), a medição precisa é a base para um faturamento justo e transparente.

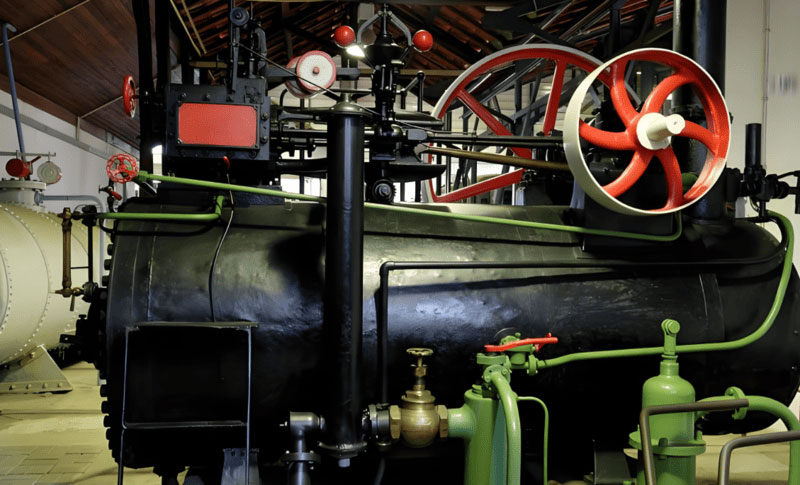

Desempenho e segurança da caldeira: a eficiência e a saúde de uma caldeira podem ser medidas pela quantidade de vapor que ela produz. Alterações rápidas no fluxo podem ser um sinal de possíveis problemas de segurança que precisam ser resolvidos imediatamente.

---

Problemas especiais com a medição do fluxo de vapor

O vapor não é apenas um líquido como a água ou o diesel. Devido às suas propriedades, ele cria um ambiente hostil que requer instrumentos robustos e especializados.

1. Altas temperaturas e pressões: O vapor está presente em temperaturas e pressões muito altas, o que pode danificar ou destruir sensores que não são feitos para funcionar nessas condições. A temperatura do vapor saturado comum geralmente fica abaixo de 200 °C, enquanto o vapor superaquecido pode exceder 350 °C e, sob certas condições, pode até atingir 450 °C ou mais, especialmente em altas pressões.

2. Mudança de Densidade: O maior problema é que a densidade do vapor varia significativamente com a pressão e a temperatura. Por exemplo, o vapor saturado a 3 bar tem uma densidade de aproximadamente 3,2 kg/m³, enquanto a 10 bar, a densidade aumenta para cerca de 8,5 kg/m³. Isso significa que um metro cúbico de vapor a 3 bar contém muito menos massa do que um metro cúbico a 10 bar, o que pode levar a erros significativos se o fluxo de massa não for medido corretamente.
Clique aqui, densidades diferentes para vapor saturado e vapor superaquecido em diferentes temperaturas e pressões .

3. Qualidade do Vapor (Úmido vs. Seco): Há muito pouco gás no vapor em uma tubulação. Muitas vezes, ele contém gotículas de água, o que é chamado de "vapor úmido". Esse fluxo bifásico pode causar erros significativos em muitas tecnologias de medidores de vazão.
Calculadora de compartilhamento gratuito de vapor>>

4. Natureza erosiva: O vapor de alta velocidade, especialmente se estiver úmido, pode ser altamente erosivo para qualquer componente dentro do tubo, causando desgaste nos medidores mecânicos. Portanto, materiais de sensores de aço inoxidável são necessários como partes úmidas dos medidores de vazão de vapor para resistir à erosão.

---

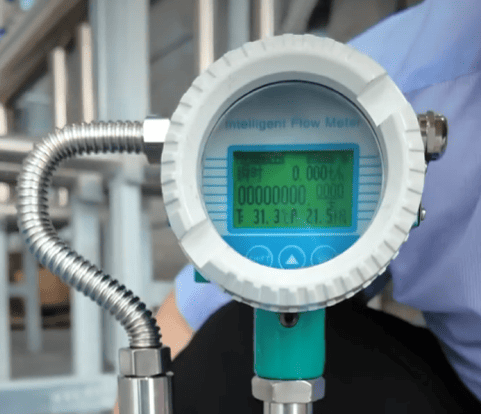

O Princípio Fundamental: Por que o Fluxo de Massa é Essencial para o Vapor

Como a densidade do vapor não é constante, medir sua vazão volumétrica (por exemplo, em m³/h) muitas vezes não faz sentido sem conhecer também sua pressão e temperatura exatas no mesmo ponto. Por esse motivo, todas as medições confiáveis de vapor são, em última análise, baseadas na vazão mássica (por exemplo, em kg/h, tonelada/h ou lb/h), visto que a massa do vapor é um valor constante e confiável, independentemente de sua condição. Um medidor de vazão mássica de vapor de alto desempenho fornece a leitura mais precisa e direta para todas as aplicações de vapor. Portanto, a maioria das medições de vazão de vapor requer a unidade de vazão mássica.

---

Um guia detalhado sobre tecnologias de medidores de vazão de vapor

Embora existam diversas maneiras de abordar esse desafio de medição de vapor em alta temperatura, a indústria depende principalmente de algumas tecnologias comprovadas. Uma visão geral completa das [quatro maneiras de medir o fluxo de vapor] incluiria vários métodos, mas para aplicações industriais práticas de medição de vapor, os seguintes são os instrumentos de medição de fluxo de vapor mais comuns e confiáveis.

---

# 1. Medidores de vazão Vortex: o padrão da indústria

Vantagens

☆ Sem peças móveis: este é o seu maior ponto forte. Sem desgaste, quebra ou obstrução, os medidores de vórtice são extremamente confiáveis e exigem manutenção mínima.

☆ Ampla taxa de redução: eles podem medir com precisão uma ampla faixa de taxas de fluxo, o medidor de vazão de vórtice da série STLU da silverinstruments.com pode lidar com velocidades de fluxo de vapor de 3 a 60 m/s.

☆ Capacidade de alta temperatura e pressão: sua construção robusta e totalmente soldada em aço inoxidável os torna inerentemente adequados para ambientes de vapor severos.

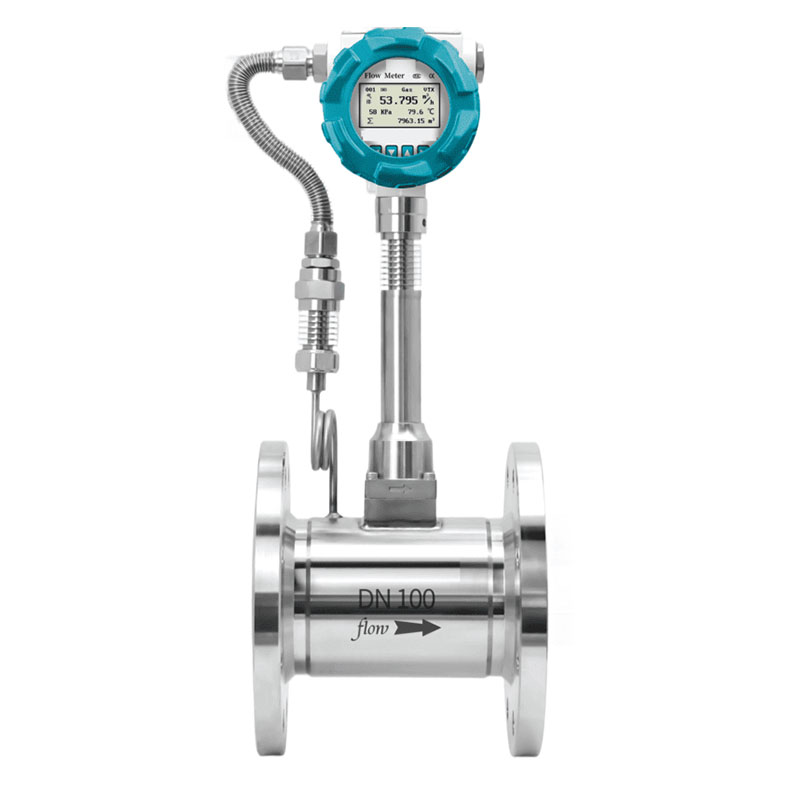

☆ Compensação integrada de temperatura e pressão: muitos modelos podem incluir sensores integrados de temperatura e pressão, permitindo compensação em tempo real para mudanças na densidade do vapor.

☆ Exibição de fluxo abrangente: eles podem exibir diretamente a temperatura do vapor, pressão, fluxo volumétrico e fluxo de massa, fornecendo informações completas do processo no local.

☆ Fácil instalação: O design simplifica a configuração, eliminando a necessidade de múltiplos instrumentos auxiliares e reduzindo a complexidade da instalação. O medidor de vazão de vórtice de inserção também está disponível para grandes tubulações de vapor com mais de 15 cm. A instalação do medidor de vazão de vórtice de inserção também é muito simples.

Desvantagens

Requer tubulações retas: elas são sensíveis a perturbações no perfil de fluxo e exigem um comprimento significativo de tubulação reta e desobstruída a montante e a jusante para leituras precisas.
Taxa de fluxo mínima: Eles não podem medir taxas de fluxo muito baixas, pois uma velocidade mínima é necessária para gerar vórtices estáveis.

Os medidores de vazão Vortex têm muitas vantagens e desvantagens; para mais detalhes, consulte este artigo: https://www.silverinstruments.com/blog/advantages-and-disadvantages-of-vortex-flowmeter.html .

Guia de referência da faixa de vazão de vapor saturado e superaquecido do medidor de vazão Vortex

Fornecemos uma tabela de referência dos medidores de vazão de vórtice da série STLU, mostrando as faixas de vazão de vapor para diferentes tamanhos de tubulação sob diversas pressões e temperaturas. A tabela inclui as faixas de vazão de vapor saturado e superaquecido. Embora as faixas exatas de vazão possam variar ligeiramente entre os fabricantes de medidores de vazão de vapor, esta referência é suficiente para dar ao público em geral uma boa ideia das faixas típicas de vazão de vapor. Medidor de vazão de vórtice - faixa de vazão de vapor saturado e superaquecido

Aplicações ideais

Para uma compreensão mais aprofundada, explore nosso guia detalhado sobre o [medidor de vazão de vapor Vortex] . Eles são a solução ideal para a grande maioria das aplicações de vapor de plantas e vapor saturado.

Vídeo relacionado: Como configurar o medidor de vazão de vórtice para medição de vapor.

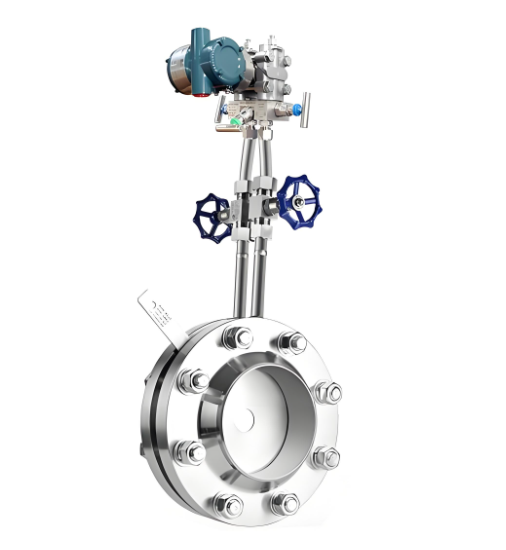

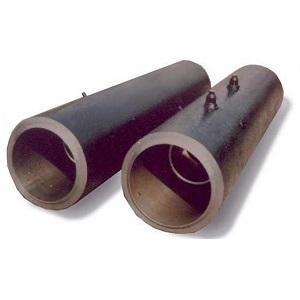

# 2. Medidores de vazão de pressão diferencial (DP): o instrumento de trabalho tradicional

Vantagens

Capacidade de temperatura extremamente alta: como o elemento primário é uma peça simples de metal, ele pode ser feito de ligas exóticas para suportar praticamente qualquer temperatura. Por exemplo, a temperatura do vapor superaquecido pode ser muito alta e a pressão também pode ser muito alta, e às vezes o medidor de vazão de vórtice não consegue lidar com isso. Alguns usuários usarão o medidor de vazão de tubo venturi para medição de vapor.

Baixo custo para tubulações grandes: para linhas de vapor muito grandes, a abordagem DP pode ser mais econômica do que outras tecnologias.

Desvantagens

Perda de pressão: placas de orifício, em particular, causam uma perda de pressão significativa e permanente, o que se traduz em desperdício de energia.

Desgaste: A borda afiada de uma placa de orifício pode sofrer erosão com o tempo em vapor de alta velocidade, levando à perda de precisão.

Redução limitada: eles têm uma faixa de medição muito mais estreita em comparação aos medidores de vórtice.

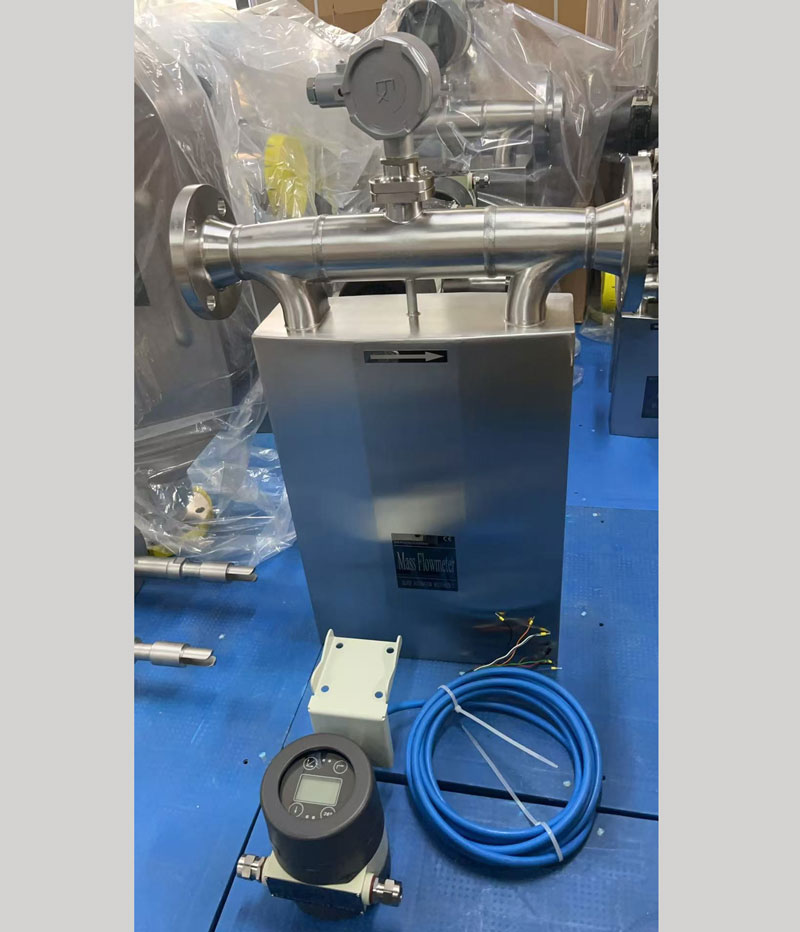

# 3. Medidores de vazão mássica Coriolis: o máximo em precisão

Vantagens

Medição de massa direta: mede a massa diretamente, eliminando a necessidade de compensação separada de temperatura e pressão.

Maior precisão: É a tecnologia mais precisa disponível para medição de vapor.

Desvantagens

Custo muito alto: os medidores Coriolis são significativamente mais caros que os medidores Vortex ou DP.

O preço de um medidor de vazão mássica varia de US$ 3.000 a US$ 10.000, dependendo do tamanho do tubo, da temperatura e da classificação de pressão.

Dimensionamento limitado: eles geralmente são limitados a tamanhos de linha menores para aplicações de vapor devido a restrições técnicas e de custo. Atualmente, o tamanho máximo do medidor de vazão de vapor Coriolis é de 12 polegadas.

Os medidores de vazão mássica Coriolis também apresentam diversas vantagens e desvantagens. Para uma visão geral detalhada, consulte este artigo: Vantagens e desvantagens do medidor de vazão mássica Coriolis.

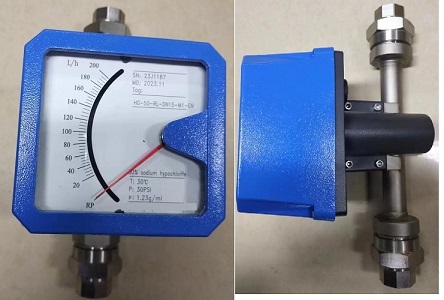

# 4. Rotâmetros de tubo metálico: a escolha simples e durável

Princípio de funcionamento:

Um rotâmetro de tubo metálico consiste em um tubo cônico com uma boia em seu interior. À medida que o vapor flui para cima através do tubo, ele eleva a boia. A boia atinge um ponto de equilíbrio onde a força ascendente do fluxo de vapor é igual ao peso da boia. A posição vertical da boia é então lida em uma escala, fornecendo uma indicação direta da vazão. Ao contrário dos rotâmetros de tubo de vidro, que são limitados a baixas pressões e fluidos suaves, os rotâmetros de tubo metálico são construídos em aço inoxidável e outras ligas, tornando-os adequados para condições exigentes, como serviço com vapor.

Vantagens:

Construção robusta: os rotâmetros de tubo metálico são projetados para lidar com alta pressão e temperatura, tornando-os adequados para aplicações de vapor saturado e até mesmo superaquecido.

Simplicidade Mecânica: Não requerem energia externa, componentes eletrônicos ou instalação complexa. Isso os torna ideais para ambientes remotos ou perigosos, onde os recursos de manutenção são limitados.
Indicação local e transmissão remota: embora muitos rotâmetros forneçam indicação direta no local, os modelos modernos também podem ser equipados com acoplamento magnético e transmissores eletrônicos para fornecer sinais de 4 a 20 mA para integração em sistemas de controle.

Resistente à erosão: a construção toda em metal e a ausência de sensores delicados significam que eles podem suportar ambientes de vapor erosivos melhor do que alguns medidores mecânicos tradicionais.

Custo-benefício: comparados aos medidores Coriolis ou de vórtice, os rotâmetros são significativamente mais baratos e, muitas vezes, a escolha econômica para monitoramento de vapor em nível de utilidade.

Desvantagens:

Menor Precisão: Rotâmetros de tubo metálico normalmente alcançam precisão na faixa de ±1,5% a ±2,5% da escala completa, o que é menor do que medidores de vórtice ou Coriolis. São mais adequados para monitoramento e análise de tendências do que para transferência de custódia ou aplicações de alta precisão.
Taxa de redução limitada: a faixa de medição é mais estreita do que a dos medidores de vórtice, o que significa que eles podem não capturar variações de fluxo muito baixas ou muito altas de forma eficaz.
Leitura manual sem componentes eletrônicos: rotâmetros básicos exigem inspeção visual. Embora transmissores eletrônicos resolvam esse problema, eles adicionam custos extras.

Aplicações ideais

Rotâmetros de tubo metálico são amplamente utilizados em linhas de vapor de utilidades, aplicações de alimentação de caldeiras e monitoramento de processos, onde leituras aproximadas são suficientes. Por exemplo, uma planta pode instalar rotâmetros para monitorar o consumo de vapor em diferentes departamentos, garantindo uma alocação aproximada dos custos de energia sem investir em tecnologias de precisão mais caras.
Para aplicações mais exigentes, um rotâmetro de tubo metálico com transmissor pode fornecer saída eletrônica confiável, mantendo a simplicidade robusta do design. Isso o torna um meio-termo prático entre medidores mecânicos tradicionais e sistemas eletrônicos avançados de medição de vazão.

Resumo das tecnologias de medidores de vazão de vapor

---

Como selecionar o medidor de vazão de vapor correto

Fazer a escolha certa envolve uma análise cuidadosa do seu processo. O primeiro passo é discutir os principais [tipos de medidores de vazão de vapor] .

# Vapor Saturado vs. Vapor Superaquecido

É fundamental conhecer o estado do seu vapor. O vapor saturado está em seu ponto de ebulição para uma determinada pressão, enquanto o vapor superaquecido foi aquecido. A temperatura do vapor saturado geralmente fica em torno de 200–250 °C, enquanto o vapor superaquecido pode atingir temperaturas muito mais altas, tipicamente 350–450 °C ou mais, frequentemente sob pressão muito alta. Medir o fluxo de vapor superaquecido é significativamente mais desafiador do que medir o vapor saturado devido à sua alta temperatura, baixa densidade e propriedades variáveis além do seu ponto de ebulição. O vapor superaquecido é seco (100% gás), facilitando sua medição. O vapor saturado geralmente é "úmido" e requer um posicionamento cuidadoso do medidor e, às vezes, equipamento especializado para lidar com a potencial condensação.

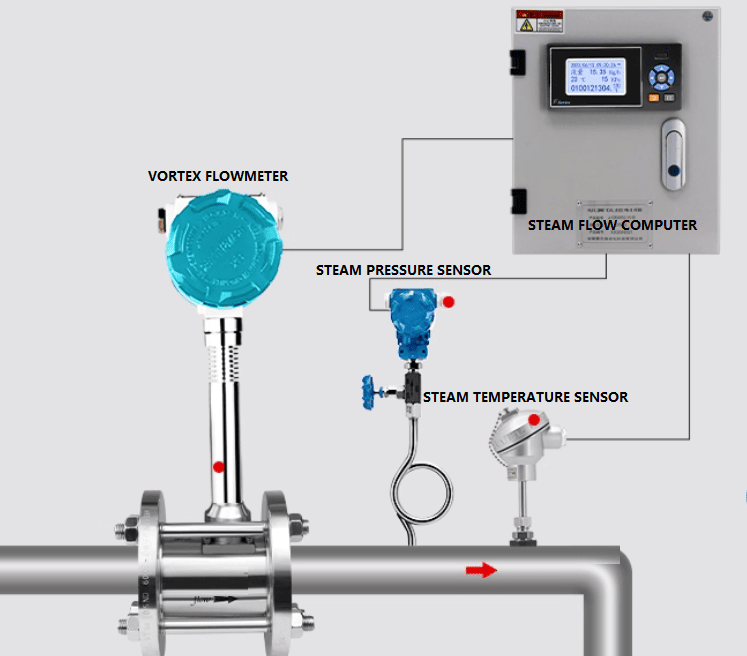

# O papel crítico da compensação de temperatura e pressão

Como mencionado, a densidade do vapor varia com a temperatura e a pressão. Medidores volumétricos como Vortex e DP medem, na verdade, velocidade, não massa. Para converter sua leitura volumétrica em uma leitura precisa de vazão mássica, eles devem ser integrados a sensores de temperatura e pressão. Isso é feito por meio de um computador de vazão, que recebe o sinal de velocidade do medidor de vazão e os dados em tempo real de um [ transmissor de pressão de vapor ] dedicado e um sensor de temperatura (RTD). O computador de vazão então realiza um cálculo em tempo real para gerar a vazão mássica compensada.

Vídeo relacionado: Como configurar o computador de fluxo de vapor da série AJ


# Dimensionamento e Instalação

O dimensionamento adequado é essencial para a precisão. O sensor de vapor deve ser dimensionado para as vazões esperadas nas condições operacionais especificadas. Por exemplo, um medidor de vazão de vapor de 4 polegadas para uma linha principal da planta seria selecionado com base na potência máxima da caldeira e na pressão da linha. A instalação é igualmente importante, especialmente a necessidade de tubulações retas para medidores Vortex e DP, a fim de garantir um perfil de vazão estável.

Conclusão: Parceria com os especialistas

Escolher o medidor de vazão de vapor certo é uma tarefa complexa, porém crítica, que impacta diretamente a eficiência e os resultados financeiros da sua planta. Enquanto o robusto e confiável medidor Vortex é a escolha ideal para a maioria das aplicações, os medidores DP e Coriolis oferecem soluções para requisitos mais especializados. A chave para o sucesso é uma análise completa da sua aplicação e a compreensão de como converter medições volumétricas nos dados precisos de vazão mássica que você realmente precisa.

Na Silver Automation Instruments, somos especialistas em fornecer soluções completas para medição de vazão de vapor. Nossos especialistas podem ajudar você a selecionar, dimensionar e configurar a tecnologia certa para o seu processo, garantindo que você obtenha dados confiáveis e precisos por muitos anos.

Perguntas frequentes (FAQ) sobre medidores de vazão de vapor

1. Qual é o melhor e mais comum medidor de vazão de vapor?
Para a grande maioria das aplicações industriais, o medidor de vazão Vortex é o padrão da indústria e a melhor escolha para medição de vapor. Seu design robusto, sem partes móveis, o torna altamente confiável e de baixa manutenção, além de oferecer um excelente equilíbrio entre desempenho e custo. Dito isso, o medidor de vazão clássico de Pressão Diferencial (DP) continua sendo uma solução amplamente utilizada, especialmente para aplicações desafiadoras de vapor de alta pressão e alta temperatura, que podem ser difíceis de manusear.

2. Por que não posso usar um medidor de vazão de água padrão para vapor?
O vapor existe em temperaturas e pressões muito altas, o que destruiria medidores de vazão comuns, como medidores magnéticos ou de turbina. Além disso, a densidade do vapor muda drasticamente com a pressão e a temperatura, o que requer recursos de compensação especializados encontrados em medidores de vazão de vapor dedicados.

3. Preciso medir o fluxo de massa ou o fluxo de volume do vapor?
Você deve sempre medir o fluxo de massa (por exemplo, em kg/h ou lb/h). Como a densidade do vapor não é constante, uma simples leitura de volume (como m³/h) geralmente não faz sentido. A leitura do fluxo de massa é a única maneira de monitorar com precisão o consumo e os custos de energia.

4. O que é compensação de temperatura e pressão?
Como medidores volumétricos como Vortex e DP medem a velocidade, eles devem ser pareados com sensores separados de temperatura e pressão para garantir a precisão do fluxo de massa de vapor. Um computador de fluxo utiliza os dados dos três sensores para calcular continuamente a densidade do vapor e converter a leitura da velocidade em uma vazão de massa precisa.

5. Qual é a diferença entre vapor saturado e superaquecido?
O vapor saturado está em seu ponto de ebulição para uma determinada pressão e frequentemente contém gotículas de água ("vapor úmido"). O vapor superaquecido foi aquecido além do seu ponto de ebulição e é um gás completamente seco. O vapor superaquecido é mais fácil de medir, mas ambos os tipos podem ser medidos com o medidor de vazão correto.

6. Os medidores de vazão de vapor exigem tubulações retas para instalação?
Sim, a maioria deles. Medidores de vazão de vórtice e de pressão diferencial (DP) são sensíveis a perturbações de fluxo e requerem um comprimento considerável de tubulação reta e desobstruída (normalmente 10 diâmetros a montante e 5 a jusante) para garantir a precisão. Um medidor Coriolis é o único tipo que não requer trechos retos de tubulação.

7. Quando devo usar um medidor de vazão Coriolis para vapor?
Um medidor de vazão Coriolis é usado para aplicações que exigem o mais alto nível de precisão (por exemplo, melhor que ±1%). É a melhor escolha para controle de processos críticos ou transferência de custódia de alto valor, mas tem um custo significativamente mais alto.

8. Um rotâmetro de tubo metálico pode ser usado para vapor?
Sim. Um rotâmetro de tubo metálico é um medidor mecânico simples, durável e econômico que pode ser usado para indicação de vazão local em linhas de vapor de serviços públicos de uso geral, onde alta precisão não é o requisito principal. Nossa empresa também fornece rotâmetros de tubo metálico equipados com saídas de sinal e funções de totalização, oferecendo uma opção simples e durável para monitoramento de vapor de serviços públicos.

9. O que acontece se meu vapor estiver "úmido"?
O "vapor úmido" contém gotículas de água que podem causar imprecisões na medição e corroer os componentes do medidor. Para obter os melhores resultados, o medidor de vazão deve ser instalado em uma tubulação vertical com o vapor fluindo para cima, e coletores de condensado devem ser instalados antes do medidor para remover o máximo de líquido possível.

10. Como escolher o tamanho certo para o meu medidor de vazão de vapor?
O medidor deve ser dimensionado com base nas vazões esperadas na pressão e temperatura de operação específicas da sua aplicação. Um medidor dimensionado incorretamente (muito grande ou muito pequeno) será impreciso. É sempre melhor fornecer os dados do seu processo a um especialista em instrumentação (como silverinstruments.com) para garantir o dimensionamento correto.
