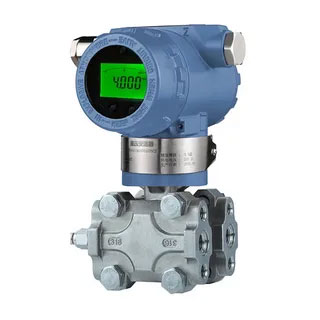

O que são transmissores de pressão Modbus RS485?

O que significa ter um transmissor de pressão com saída de comunicação MODBUS RS485?

Um transmissor de pressão RS485 MODBUS é um sensor industrial que mede a pressão e envia sinais digitais através de uma rede RS485. Esses dispositivos inteligentes enviam dados de pressão digitalmente pelo protocolo MODBUS RTU. Isso significa que vários transmissores ou transmissores DP podem se conectar a um único barramento de dois fios, diferentemente dos transmissores analógicos tradicionais de 4-20mA.

Existem diversas vantagens em utilizar a interface RS485 em vez da comunicação analógica. É possível conectar até 247 instrumentos de campo (não se limitando a transmissores de pressão; podendo incluir também transmissores de pressão diferencial, absoluta, nível, vazão ou temperatura) a uma única rede, enviar dados a até 1200 metros sem perda de qualidade do sinal e obter informações de diagnóstico mais detalhadas do que apenas leituras de pressão. Por ser aberto, confiável e compatível com praticamente todos os sistemas de controle industrial, o protocolo MODBUS tornou-se o padrão mais utilizado no setor.

Na maioria das vezes, esses transmissores ou transdutores medem pressão manométrica, pressão negativa, pressão composta, pressão absoluta ou pressão diferencial. Eles convertem a pressão mecânica em sinais elétricos usando tecnologias de sensores de pressão, como sensores piezoresistivos de silício, silício monocristalino ou sensores capacitivos de metal, entre outras tecnologias. Em seguida, o microprocessador integrado digitaliza o sinal, adiciona compensação de temperatura e empacota os dados de acordo com os padrões MODBUS antes de enviá-los pelo barramento RS485.

Muitos transmissores de pressão RS485 modernos possuem displays LCD que permitem aos operadores visualizar as leituras imediatamente ou configurar parâmetros através dos displays, além de enviar dados para salas de controle. Essa dupla função os torna muito úteis tanto para monitoramento local quanto para controle centralizado.

Qual o preço do transmissor de pressão MODBUS RS485?

O preço dos transmissores de pressão RS485 varia de acordo com suas características, mas você encontra excelentes modelos a partir de US$ 300. Na silverinstruments.com, fabricamos transmissores de pressão, de pressão diferencial, com selo de diafragma e com selo químico. Atuamos no mercado há 30 anos, por isso temos vasta experiência. Nossos produtos são altamente estáveis e oferecem excelente custo-benefício.

Diversos fatores influenciam o preço dos transdutores de pressão MODBUS:

Tecnologia de sensores:

Sensores piezoresistivos de silício (como a série SH308) geralmente são mais baratos do que sensores de silício monocristalino (série SH-M) ou transdutores de pressão capacitivos, mas todos funcionam muito bem. A série SH-M, com silício monocristalino, pode medir com precisão de ±0,075% ou ±0,1%, enquanto os modelos de silício difuso podem medir com precisão de ±0,1%, ±0,2% ou ±0,5%.

Faixa de pressão:

Transmissores de pressão diferencial de baixa faixa (1 kPa) podem custar mais do que sensores de pressão normais (10 psi, 100 psi ou 200 psi). Nossos produtos estão disponíveis em uma ampla gama de tamanhos, de 0 a 7 kPa até 0 a 70 MPa, permitindo seu uso em praticamente qualquer ambiente industrial.

Estrutura do sensor de pressão:

A estrutura do sensor de pressão também influencia o preço. Por exemplo, transmissores de diafragma com conexão tri-clamp, transmissores de diafragma com flange, transmissores de diafragma de alta pressão (como transmissores de diafragma com flanges de 900 libras), transmissores capilares e transmissores que suportam altas temperaturas afetam o preço dos transmissores MODBUS/transmissores de pressão diferencial. Além disso, a necessidade de transmissores de pressão com conectores macho ou fêmea para MODBUS também influencia o preço.

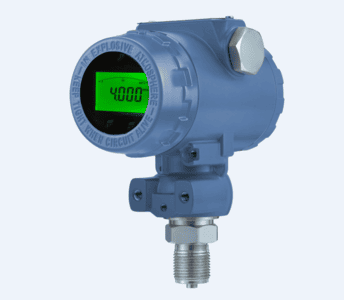

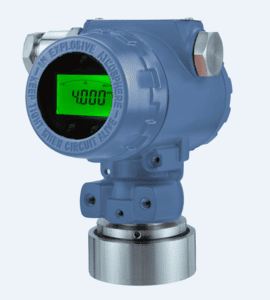

Male Pressure transmitter	Female Pressure Transmitter

Construção do material:
As peças em contato com o fluido feitas de aço inoxidável 316L padrão são as mais baratas, mas o uso de materiais exóticos como Hastelloy C-276, Tântalo ou Monel para aplicações corrosivas aumenta os custos. No entanto, investir nos materiais certos evita falhas prematuras e reduz os custos a longo prazo.

Características:

Transmissores RS485 básicos sem visor são mais baratos do que aqueles com telas LCD, compatibilidade com o protocolo HART ou certificações que atestam segurança contra explosões ATEX (Exd II BT4 ou Exia IIC T6).

Nossos transmissores de pressão RS485, com preços a partir de US$ 300, ainda são de alta qualidade. Esses transdutores de pressão funcionam bem em ambientes industriais exigentes, pois são estáveis dentro de ±0,2% ao ano e suportam temperaturas de -40 °C a +85 °C (ou de -40 °C a +105 °C para modelos capacitivos metálicos).

Por que o MODBUS RTU é necessário para transmissores de pressão e pressão diferencial?

Existem bons motivos para escolher transmissores RS485 em vez de transmissores de pressão analógicos de 4-20mA mais antigos quando se trata de comunicação MODBUS RTU:

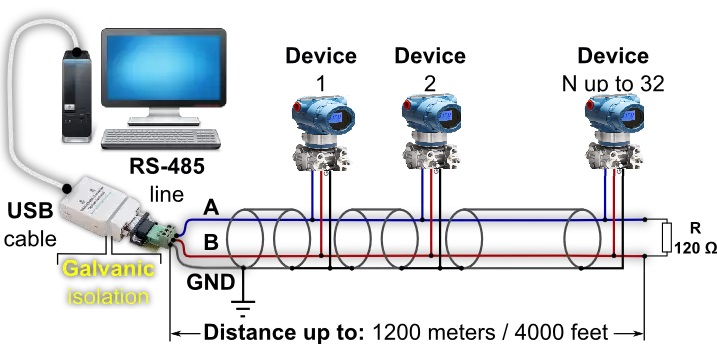

Capacidade de entrega em múltiplos pontos:

É possível conectar vários transmissores a um único par de cabos. Em um prédio grande com muitos pontos de medição de pressão, isso reduz significativamente os custos de cabeamento e o tempo de instalação, em comparação com a utilização de circuitos separados para transdutores de pressão de 4-20 mA.

Comunicação bidirecional:

O MODBUS permite o fluxo de dados em ambas as direções, ao contrário dos sinais analógicos unidirecionais. Você pode alterar as configurações do transmissor de pressão à distância, sem precisar tocá-lo. Por exemplo, é possível alterar as unidades de pressão, os pontos zero, as casas decimais ou os valores de amortecimento, mesmo sem ver os sensores de pressão digitais. Isso é muito útil para transmissores localizados em áreas perigosas ou de difícil acesso.

Acesso a mais dados:

Os transmissores de pressão MODBUS fazem mais do que apenas ler o valor da medição de pressão. É possível visualizar a tensão da bateria, indicadores de qualidade do sinal, códigos de diagnóstico e parâmetros de configuração. Exibem endereços de registro, configurações, coeficientes de calibração e valores de pressão e temperatura em formatos de ponto flutuante e inteiro.

Transmissor de pressão digital Moubus que transmite dados com alta precisão:

O RS485 transmite dados digitais que não são afetados por ruído elétrico, o que pode tornar os sinais analógicos de corrente de 4-20mA menos nítidos. Em áreas industriais com inversores de frequência, motores e equipamentos de soldagem que geram muito ruído ou transmitem dados a longas distâncias, a comunicação digital MODBUS mantém o sinal nítido, mas os circuitos analógicos de 4-20mA podem apresentar interferências ou valores de sinal fracos.

Integração de sistemas:

A comunicação MODBUS é suportada por todos os sistemas SCADA, PLCs e controladores DCS modernos. É fácil de integrar e, por ser um protocolo aberto, não é necessário usar sistemas proprietários.

Preparando-se para o futuro:

A comunicação digital está se tornando cada vez mais importante à medida que os projetos da Indústria 4.0 e da IIoT crescem. Os transmissores RS485 MODBUS funcionam perfeitamente com arquiteturas de fábricas inteligentes, permitindo manutenção preditiva e análises avançadas.

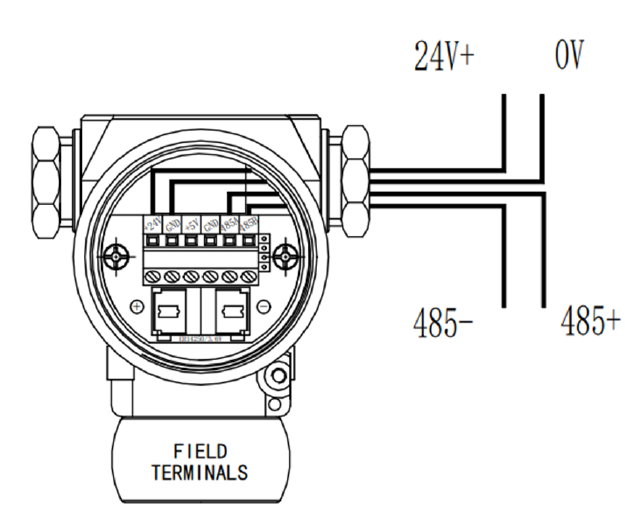

O protocolo funciona com taxas de transmissão de 1200 a 38400 bps e permite definir a paridade como nenhuma, ímpar ou par. Isso o torna compatível com a infraestrutura de rede existente. Configuração do transmissor de pressão MODBUS RS485. Para obter mais informações técnicas sobre o transmissor de pressão MODBUS, consulte a documentação.

Especificações técnicas para transmissores de pressão/DP MODBUS

Compreender as especificações técnicas ajudará você a escolher o transmissor certo para suas necessidades.

Parâmetros para comunicação MODBUS:

- Interface serial: RS485, half-duplex
- Protocolo: MODBUS RTU
- Taxa de transmissão (Baud Rate): 1200, 2400, 4800, 9600, 19200 e 38400 bps
- Intervalo de endereços: 1 a 247 (pode ser alterado)
- Códigos de função: 03H (Ler registradores de retenção), 04H (Ler registradores de entrada), 06H (Escrever registrador único), 10H (Escrever múltiplos registradores)
- Bits para dados: 8 bits - Bits para parada: 1 bit
- Paridade: Nenhuma, Ímpar ou Par

Detalhes elétricos:

- Fonte de alimentação: 10–32 V CC
- Consumo de energia: Design de baixo consumo, geralmente inferior a 1W
- Resistência de carga: Isso não se aplica ao RS485 (ao contrário do 4-20mA, que requer o cálculo da resistência do loop)
- Saída: Um sinal diferencial digital RS485

Quão bem funciona o sensor de pressão:

- Precisão: ±0,075%, ±0,1%, ±0,2% ou ±0,5% FSO, dependendo do modelo - Estabilidade: ±0,2% URL por ano
- Efeito da temperatura: ≤±0,1% a ±0,2% FS por 10°C - Efeito da pressão estática: ≤±0,1% a ±0,2% por MPa (para modelos DP)
- Tempo de resposta: 0,25 segundos
- O amortecimento pode ser ajustado em qualquer valor entre 0 e 99,9 segundos.

Faixas de medição:

- Pressão diferencial: 0–1,6 kPa a 0–10 MPa
- Pressão manométrica: 0–6 kPa a 0–40 MPa
- A pressão situa-se entre 0 e 40 kPa e 0 e 20 MPa.
- Relação de alcance: até 100:1 em modelos feitos de silício monocristalino

Especificações ambientais:

- A temperatura operacional padrão é de -40°C a +85°C; para sensores capacitivos de metal, é de -40°C a +105°C.
- Temperatura de armazenamento: -40°C a +90°C
- Umidade: 95% UR ou menos
- IP65 ou IP67 para proteção contra entrada de água e poeira.

Formato dos dados:

Nos registros MODBUS, você pode encontrar dados de pressão em diversos formatos diferentes:
- Ponto flutuante (IEEE 754, ordem de bytes CDAB): 0x0000–0x0001
- Registre o valor 0x0004 para números inteiros com sinal (o valor depende da configuração de casas decimais).
- Temperatura (se houver): um número de ponto flutuante entre 0x0002 e 0x0003 e um número inteiro entre 0x0005 e 0x0006

Material do sensor de pressão:

- Carcaça: alumínio fundido com revestimento de poliuretano
- Diafragma do sensor: aço inoxidável 316L (padrão), Hastelloy C-276, tântalo ou Monel
- Conexões de processo: 316 SS com diferentes tipos de rosca (NPT, métrica, rosca G)
- Vedação: juntas de borracha fluorada (FKM), EPDM ou cobre
- Fluido de enchimento: Óleo de silicone ou óleo fluorocarbonado

Funcionalidades de configuração:

Unidades de pressão: Pa, kPa, MPa, mmH2O, mH2O, bar, psi, atm, kgf/cm², mm, m, kN
- Casas decimais: 0 a 4 dígitos (o usuário pode escolher)
- Ajustando o zero/span: usando botões ou comandos MODBUS
- Visor: LCD opcional com retroiluminação e cinco dígitos

Adquira o transmissor de pressão RS485 em Silverinstruments.com

Ao escolher um fornecedor de transmissores de pressão RS485, confiabilidade e experiência são fundamentais. Todos os transmissores de pressão e pressão diferencial fabricados pela Silverinstruments.com contam com 30 anos de experiência em produção.

Os produtos que vendemos:

A série SH308 possui sensores de silício difusivos ideais para uso em uma ampla gama de ambientes industriais. Esses transmissores podem medir pressão manométrica, absoluta ou manométrica selada de 0 a 7 kPa a 0 a 70 MPa com precisão de ±0,1%, ±0,2% ou ±0,5%. Eles funcionam especialmente bem para medir substâncias espessas, cristalizadas e corrosivas.

A série SH-M utiliza tecnologia MEMS de ponta para fabricar sensores de silício monocristalino com o melhor desempenho em sobrepressão do mundo. Esses transmissores são ideais para tarefas de medição críticas, pois possuem precisão de ±0,075% ou ±0,1% e relações de alcance de até 100:1. São excelentes para medir vazão por meio de pressão diferencial, devido ao seu ótimo efeito de pressão estática (≤±0,1% por MPa).
As séries SHDP e SHGP utilizam sensores capacitivos metálicos que funcionam bem e têm precisão de ±0,1%, ±0,2% ou ±0,5% da escala completa. Esses sensores operam bem em temperaturas de -40°C a +105°C, o que os torna mais úteis em condições extremas.

Por que você deve escolher Silverinstruments.com:

• Estabilidade comprovada: Nossos 30 anos de experiência em fabricação demonstram que sempre produzimos com excelência. Uma estabilidade de ±0,2% ao ano garante que as medições permaneçam precisas entre as calibrações.
• Preços acessíveis: Você pode adquirir bons transmissores de pressão RS485 a partir de US$ 300, o que torna a comunicação digital possível para projetos com orçamento limitado sem sacrificar o desempenho.
• Aplicações versáteis: Temos modelos que podem medir pressão diferencial para cálculo de vazão, pressão manométrica em vasos de processo ou pressão absoluta em aplicações de vácuo. Disponibilizamos conexões de processo com roscas NPT macho e fêmea, métricas e tipo G.
• Aprovações para Áreas Classificadas: Aplicações nos setores petroquímico, de petróleo e gás e de processamento químico podem obter certificações de segurança intrínseca (Exia IIC T6) e à prova de explosão (Exd II BT4).
• Suporte técnico: Nossos engenheiros ajudam você a escolher o transmissor certo, conectá-lo ao MODBUS e solucionar problemas. Sabemos o quão complexo é medir a pressão industrial e podemos ajudá-lo a encontrar soluções práticas.

Como comprar transmissores de pressão MODBUS?

Você pode consultar nosso catálogo completo de transmissores de pressão RS485 em silverinstruments.com. As fichas técnicas detalhadas incluem desenhos dimensionais, diagramas de fiação e mapas de registro. Nosso guia de seleção de modelos ajuda você a encontrar o transmissor ideal para suas necessidades, levando em consideração a faixa de pressão, os requisitos de precisão, o fluido do processo e as condições ambientais.

Se você precisa de algo especial, como uma faixa de pressão específica, um material incomum, uma vedação de diafragma diferente ou uma forma exclusiva de montagem, entre em contato com nossa equipe de engenharia de vendas. Fabricamos transmissores de pressão personalizados para aplicações especiais onde os transdutores padrão não funcionam.

Para concluir:

Os transmissores de pressão RS485 MODBUS são o novo padrão para medição de pressão na indústria. Eles utilizam comunicação digital para aproveitar a tecnologia comprovada de sensores. Esses transmissores são mais flexíveis, confiáveis e capazes de operar com outros sistemas do que os instrumentos analógicos, seja para atualizar sistemas analógicos antigos ou construir novos.

A Silverinstruments.com oferece esses benefícios por menos de US$ 300, graças a 30 anos de experiência na fabricação de produtos de alta qualidade. Temos uma ampla gama de produtos que podem atender a praticamente qualquer necessidade de medição de pressão, desde baixa pressão diferencial até alta pressão manométrica.

Para suas necessidades de medição de pressão, escolha os transmissores RS485 MODBUS da Silverinstruments.com. Lá, experiência, qualidade e preço justo se unem.
