Guia completo de instalação de transmissores de pressão — Fiação elétrica, montagem e calibração

A instalação correta de um transmissor de pressão é fundamental para garantir medições confiáveis, estáveis e precisas de pressão, pressão diferencial ou nível de líquido em qualquer processo industrial.
Este guia detalhado da Silver Automation Instruments fornece instruções passo a passo e melhores práticas para instalação elétrica , montagem mecânica , layout da linha de impulso e configuração remota da vedação do diafragma .
Quer esteja a instalar um transmissor de pressão diferencial , um transmissor de pressão manométrica ou um transmissor de nível , a instalação correta garante a precisão da medição, a longevidade do dispositivo e a operação segura em condições industriais exigentes.

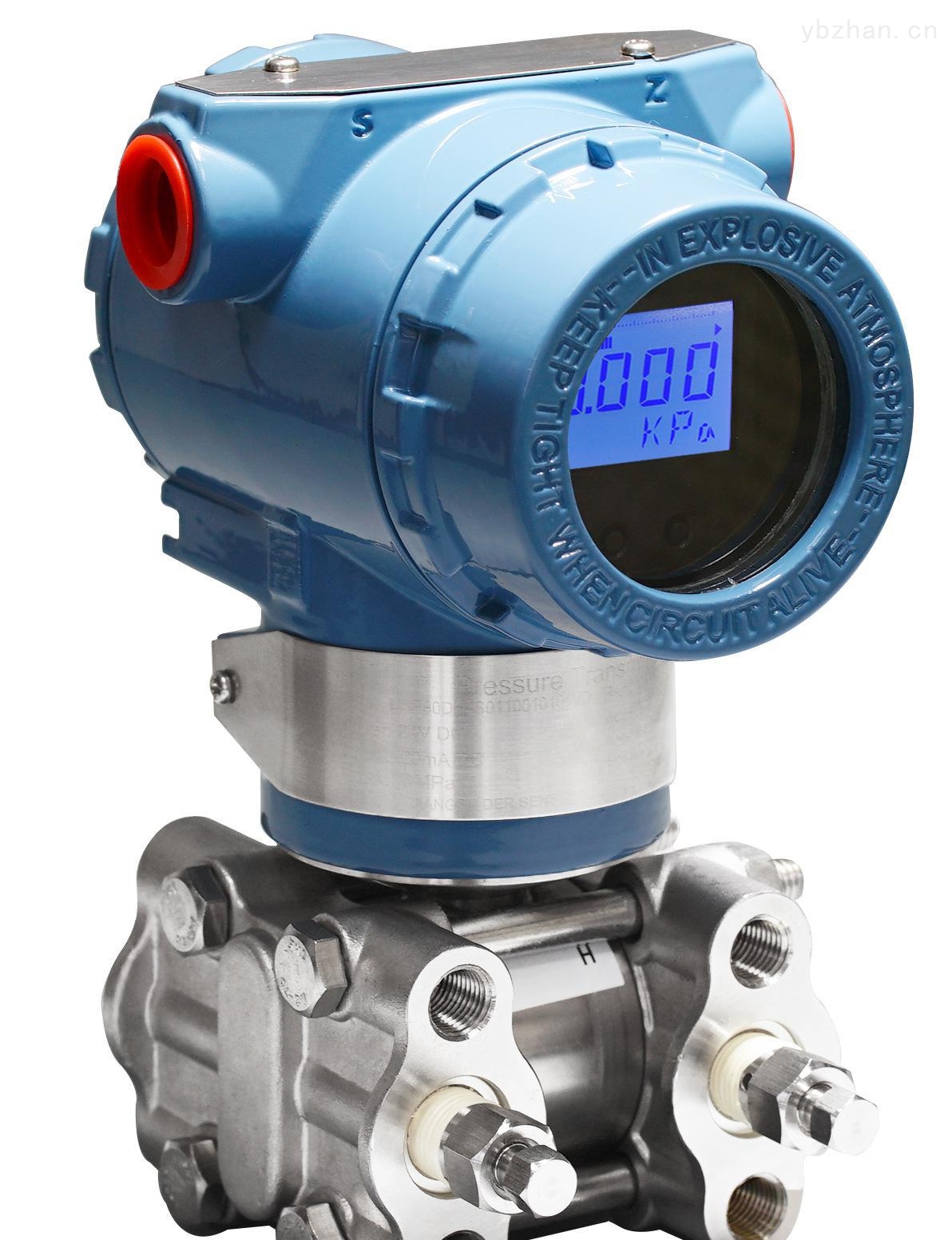

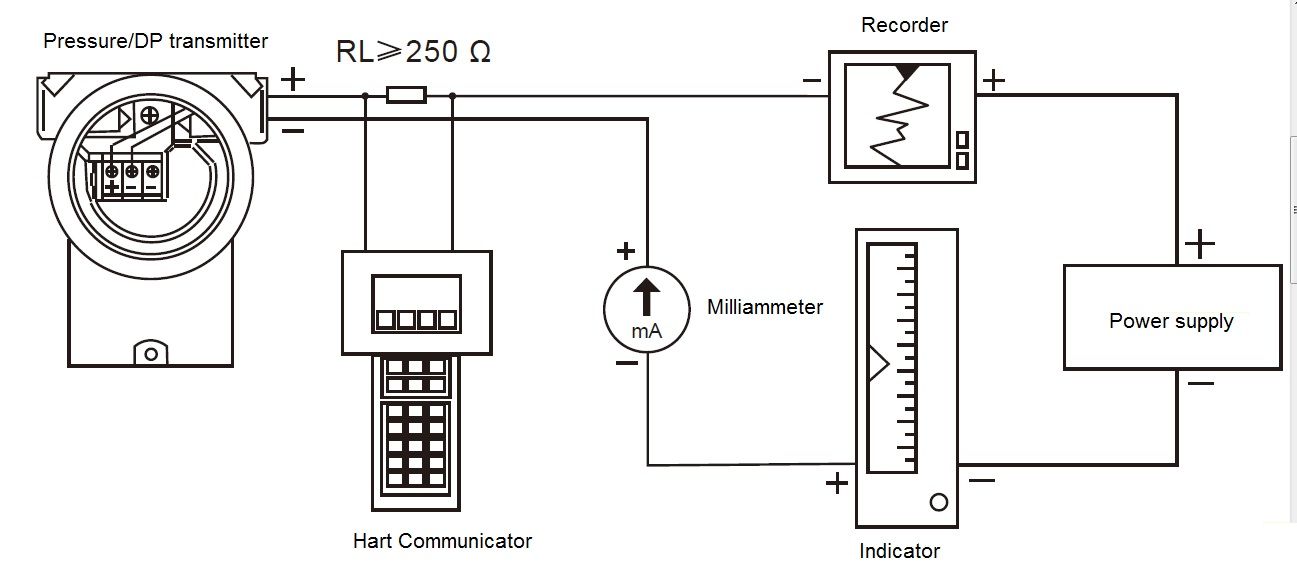

A fiação elétrica é fundamental para a transmissão estável de sinais. O fio de alimentação e o fio de sinal compartilham o mesmo cabo , simplificando a instalação e reduzindo possíveis erros de fiação.

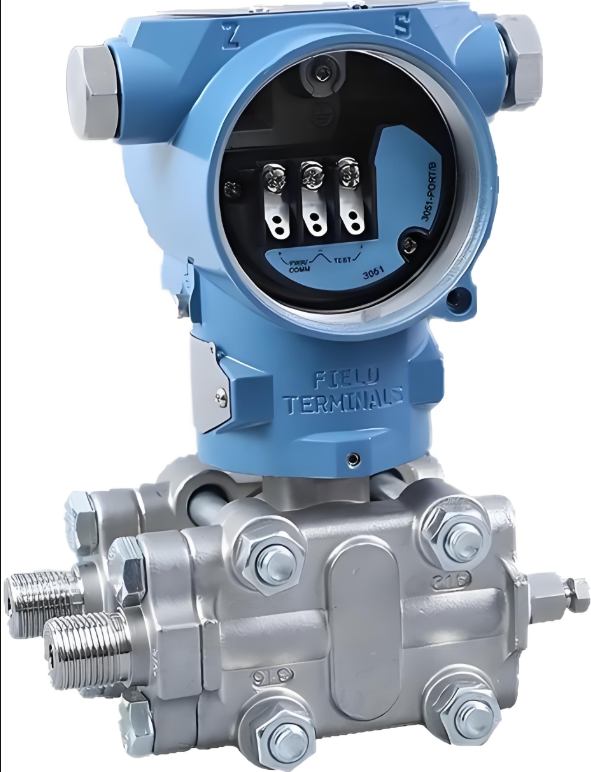

Para começar, remova a tampa da caixa do lado do compartimento de terminais e conecte os fios positivo e negativo aos terminais correspondentes. A Silver Automation Instruments recomenda o uso de um cabo de par trançado ou blindado para minimizar a interferência eletromagnética (EMI) e garantir a estabilidade do sinal, especialmente em ambientes com alto nível de ruído elétrico, como refinarias, indústrias químicas ou usinas de geração de energia.

• Seção transversal recomendada do fio: 0,5 mm² ≤ S ≤ 2,5 mm²
• Blindagem e aterramento: Sempre aterre a blindagem corretamente para evitar desvios de sinal.
• Proteção contra umidade: Tampe e vede qualquer entrada de conduíte não utilizada para evitar o acúmulo de umidade dentro do compartimento do terminal.
• Separação de conduítes: Não passe o cabo de sinal no mesmo conduíte que as linhas de energia de alta tensão.

Caso o conduto não possa ser selado, ele deve estar voltado para baixo ("adown") para evitar o acúmulo de condensação dentro da caixa do transmissor.

Uma instalação elétrica adequada garante que a saída do seu transmissor de pressão (4–20mA, pulso ou sinal digital HART/Modbus) permaneça estável e precisa durante toda a vida útil do dispositivo.

2. Métodos de Instalação e Montagem Mecânica

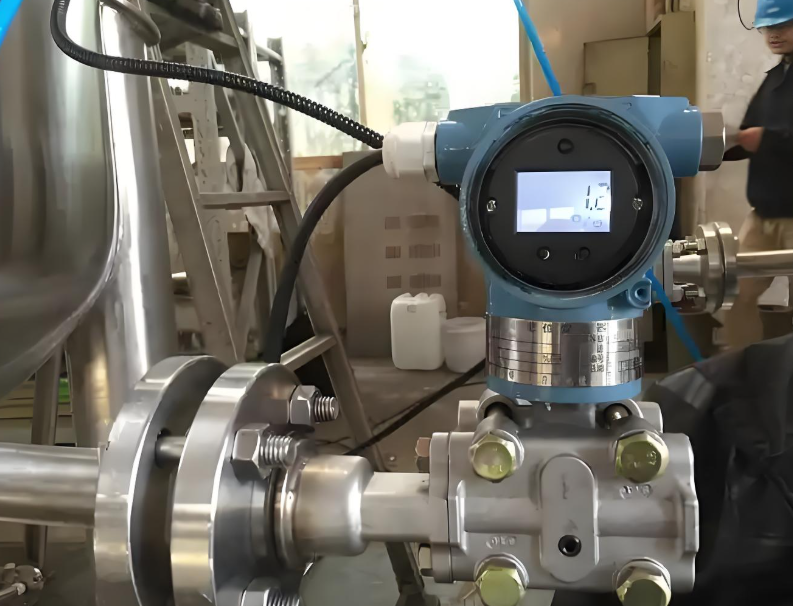

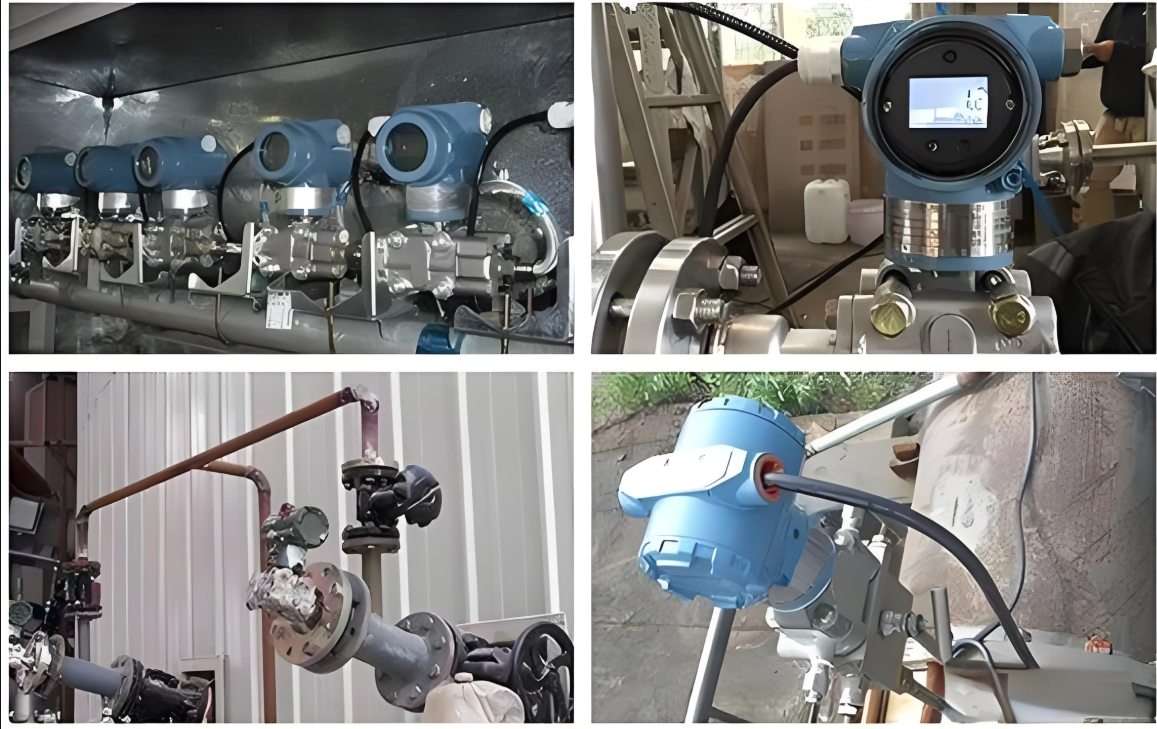

Os transmissores de pressão podem ser montados diretamente nas tomadas de pressão do processo ou remotamente, utilizando suportes e linhas de impulso . A Silver Automation Instruments oferece diversas configurações de montagem , incluindo:

• Montagem de tubo com suporte curvado
• Montagem de painel com suporte dobrado

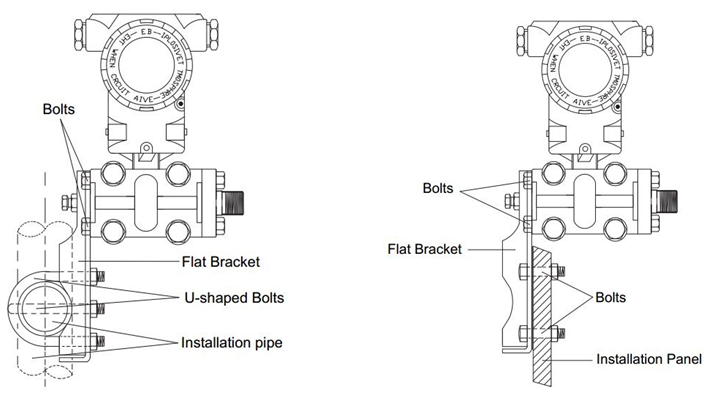

• Suporte plano para tubo
• Montagem de painel com suporte plano

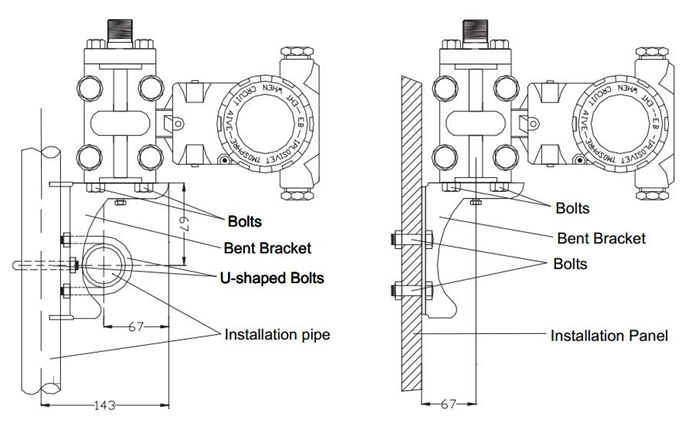

Suporte Curvo para Montagem de Tubos Suporte Curvo para Montagem de Painéis

Suporte plano para montagem em tubos | Suporte plano para montagem em painéis

Essas configurações permitem uma instalação flexível, dependendo do layout da planta e da acessibilidade.

2.1 Dicas de Conexão e Montagem do Processo

A conexão de processo da maioria dos transmissores é de ¼ NPT no flange, com adaptadores disponíveis para roscas cônicas de ½ NPT .
Ao conectar as linhas de impulso, aperte os parafusos gradualmente em padrão cruzado para evitar distorções, usando um torque máximo de 40 N·m .

Principais recomendações mecânicas:

• Mantenha a tubulação de impulso o mais curta e reta possível.
• Evite flutuações bruscas de temperatura, vibrações ou atmosferas corrosivas .
• Monte a cápsula de pressão na vertical para evitar deslocamento do ponto zero.
• Para transmissores de pressão diferencial que medem tubulações verticais, compense a diferença de altura usando o recurso “ajuste de pressão zero” através do visor ou do comunicador HART .

A montagem correta do transmissor de pressão e das linhas de impulso afeta diretamente a precisão e a repetibilidade das medições.

3. Instalação da linha de impulso e prevenção de erros

As linhas de impulso transferem a pressão das tomadas de pressão do processo para o transmissor. Um projeto ou instalação incorretos das linhas de impulso podem causar desvios nas medições ou erros sistemáticos .

Causas comuns de erros de medição

• Vazamento ou conexões soltas
• Erosão ou abrasão causada por gás ou líquido de purga
• Bolhas de gás em tubulações de líquido ou bolhas de líquido em tubulações de gás
• Temperatura desigual em ambos os ramos do impulso
• Inclinação incorreta causando aprisionamento de gás ou condensado.

Melhores práticas para minimizar erros

• Mantenha a tubulação de impulso curta e de comprimento igual .
• Para serviço com líquidos , incline a tubulação de impulso para cima (≥1/12) do transmissor para o processo.
• Para serviços de gás , aplique uma inclinação descendente (≥1/12) do transmissor ao processo.
• Libere o gás dos tubos de líquido e drene o condensado dos tubos de gás.
• Utilize tubos de grande diâmetro para evitar perdas por atrito e bloqueios.
• Ao realizar a purga, conecte as linhas de purga próximas às tomadas de processo e realize a purga através de tubulações de igual comprimento — nunca realize a purga através do transmissor .
• Mantenha ambas as linhas de impulso a temperaturas semelhantes para evitar diferenças de densidade.

Estas diretrizes são essenciais para a medição confiável da pressão diferencial e para a estabilidade do transmissor a longo prazo.

4. Diretrizes de Instalação da Vedação Remota do Diafragma

Em aplicações que envolvem alta viscosidade , alta temperatura ou meios corrosivos , transmissores remotos com selo de diafragma são usados para isolar o elemento sensor do fluido do processo.

Melhores práticas de instalação

• Mantenha os capilares o mais curtos possível para reduzir o tempo de resposta.
• Evite a exposição direta à luz solar ou fontes de calor para prevenir a deriva induzida pela temperatura.

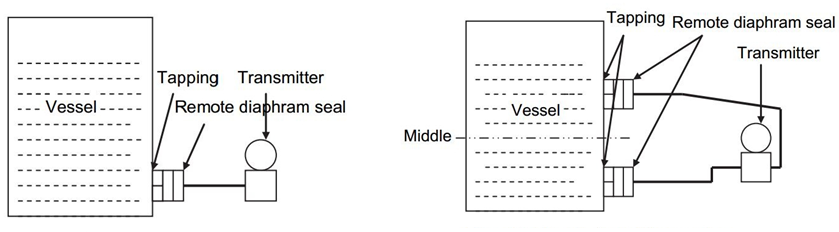

• Ao usar selos remotos duplos , certifique-se de que ambos os capilares tenham o mesmo comprimento .
• Instale os transmissores com uma vedação de diafragma no nível da conexão do processo ou abaixo dele.
• Para duas vedações remotas, instale o transmissor entre ou ligeiramente abaixo de ambas as vedações.

O roteamento capilar correto e comprimentos de vedação iguais garantem leituras estáveis e medições precisas de pressão ou nível em reatores, tanques e tubulações.

5. Medição de Vazão de Líquidos, Gases e Vapor

Diferentes meios exigem orientações de instalação específicas para garantir a precisão e evitar fases aprisionadas.

5.1 Medição de Vazão de Líquido

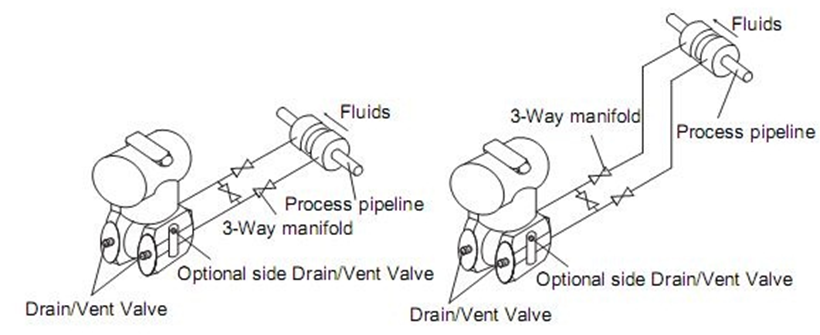

Medição de fluxo de líquido

• Instale torneiras na lateral da tubulação para evitar o acúmulo de sedimentos.
• Monte o transmissor ao lado ou abaixo das torneiras para que os gases possam ser liberados no processo.
• Mantenha a válvula de drenagem/ventilação voltada para cima para permitir a liberação do gás.

5.2 Medição do Fluxo de Gás

• Instale as torneiras na parte superior ou lateral da tubulação.
• Instale o transmissor acima das torneiras para permitir que os líquidos retornem à tubulação.

5.3 Medição do Fluxo de Vapor

• Instale tomadas de pressão na lateral da tubulação e monte o transmissor abaixo das tomadas para manter as linhas de impulso cheias de condensado.
• Para vapor acima de 121°C (250°F) , preencha as linhas de impulso com água para proteger o sensor e manter a precisão da medição.
• Certifique-se de que a temperatura do processo não exceda o limite nominal do transmissor.

Estas diretrizes garantem leituras de fluxo precisas em diferentes meios e condições de operação.

6. Medição de nível usando transmissores de pressão

Os transmissores de pressão também podem ser usados para medir o nível de líquidos em recipientes abertos ou fechados, detectando a pressão hidrostática da coluna de líquido.

6.1 Embarcações Abertas

Conecte o lado de alta pressão do transmissor à tomada inferior, com o lado de baixa pressão ventilado para a atmosfera.
Se o transmissor e a tomada estiverem no mesmo nível:

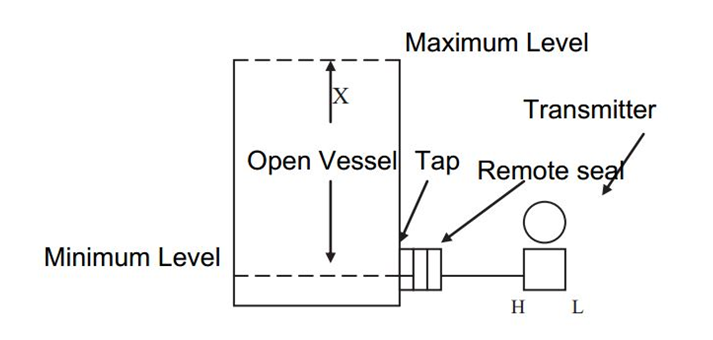

Transmissor com o mesmo nível da torneira

Px=x×ρ×g

onde x = altura do líquido (m), ρ = densidade do fluido (kg/m³), g = 9,80665 m/s².

Exemplo: Para x = 6,5 m e ρ = 1000 kg/m³ ,
Intervalo = 0 ~ 63,7 kPa.

Se o transmissor estiver mais alto ou mais baixo que a torneira, termos adicionais (±hρ₀g) devem ser incluídos para corrigir as diferenças de altura e a densidade do fluido de enchimento (ρ₀).

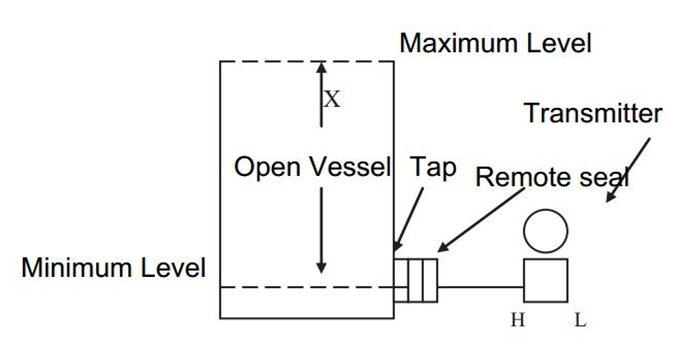

Transmissor com nível superior ao da tomada

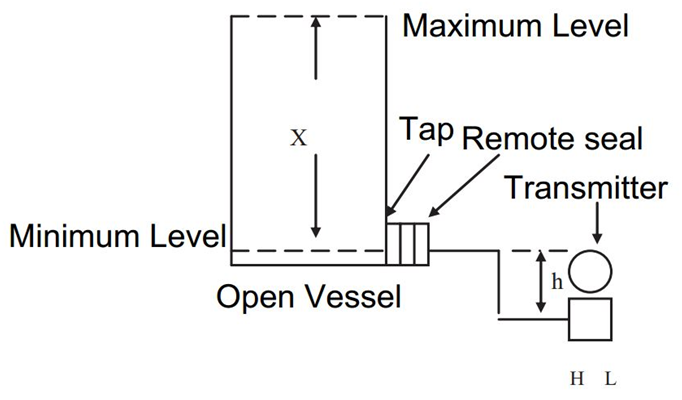

Transmissor com nível inferior ao da tomada

Em tanques fechados, o transmissor deve compensar a pressão do vapor ou do gás acima do líquido.
São utilizados dois métodos principais:

• Condição de perna seca: O gás acima do líquido não se condensa; o lado de baixa pressão permanece vazio.
• Condição de perna molhada: Ambos os lados são preenchidos com líquido usando vedações remotas duplas para evitar erros de condensação.

Exemplo de cálculo (perna molhada):

Faixa​​​ = g ( y ρ − h ρ 0 ) g [( x + y ) ρ − h ρ 0 ]

Isso garante que a pressão diferencial reflita apenas o nível real do líquido, e não as variações de pressão no recipiente.

⚠️ Atenção: O fluido de processo não deve congelar, pois isso pode danificar o diafragma de isolamento ou o módulo transmissor.

7. Considerações Ambientais e de Segurança

• Evite instalar transmissores em áreas com forte vibração , variações extremas de temperatura ou exposição direta à luz solar .
• Utilize camisas de aquecimento para óleos viscosos ou pesados.
• Para modelos à prova de explosão, assegure-se de que estejam em conformidade com a certificação para áreas classificadas (ATEX / Exd) .
• Sempre despressurize e ventile as linhas antes de realizar qualquer manutenção ou calibração.

Seguir essas recomendações de segurança e ambientais garante confiabilidade a longo prazo e conformidade com os padrões industriais.

Problem	Likely Cause	Recommended Solution
Unstable reading	Gas in liquid line / poor grounding	Vent trapped air, check shielding
Zero shift	Horizontal capsule position	Rotate housing, perform zero trim
Slow response	Long or unequal capillaries	Shorten and equalize lines
Drifting signal	Moisture ingress	Seal conduits and dry connections
Incorrect level reading	Temperature difference in legs	Use equal-length impulse lines

A manutenção preventiva adequada e as verificações de instalação podem eliminar a maioria dos problemas encontrados durante o comissionamento em campo.
