O que é água macia e por que medir seu fluxo?
Água macia refere-se à água tratada por troca iônica ou osmose reversa para remover íons de dureza, como cálcio e magnésio, apresentando tipicamente condutividade abaixo de 50 μS/cm. Sua importância industrial inclui:
1. Proteção anti-incrustação: Prolonga a vida útil dos equipamentos (caldeiras, trocadores de calor)
2. Estabilidade do processo: garante a precisão da formulação nas indústrias farmacêutica e alimentícia
3. Conformidade ambiental: Atende aos padrões de concentração de íons para descarte de águas residuais
Principais indústrias que exigem medição precisa de vazão de água macia:

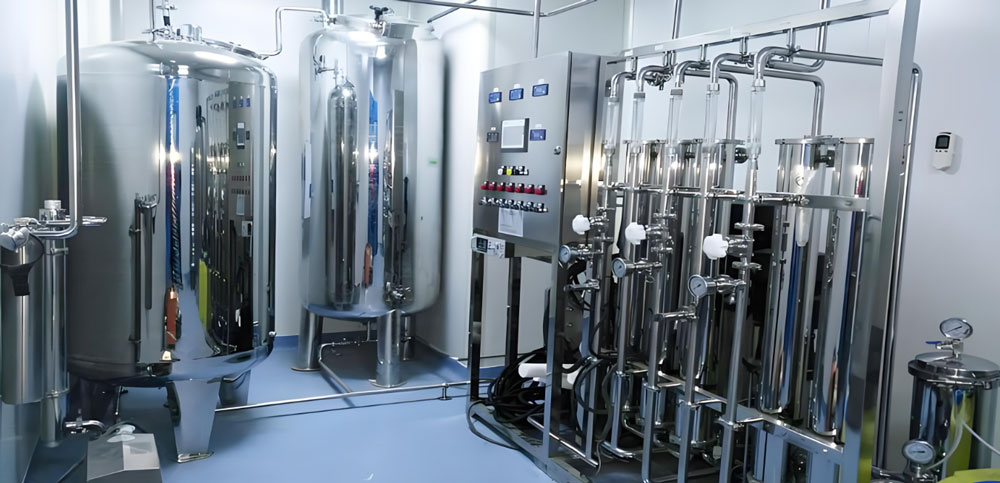

Farmacêutico (sistemas de água purificada)

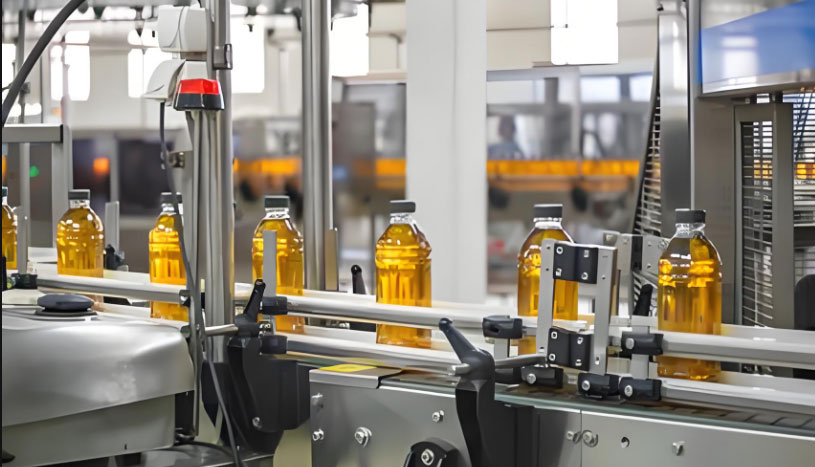

Alimentos e bebidas (mistura de ingredientes)

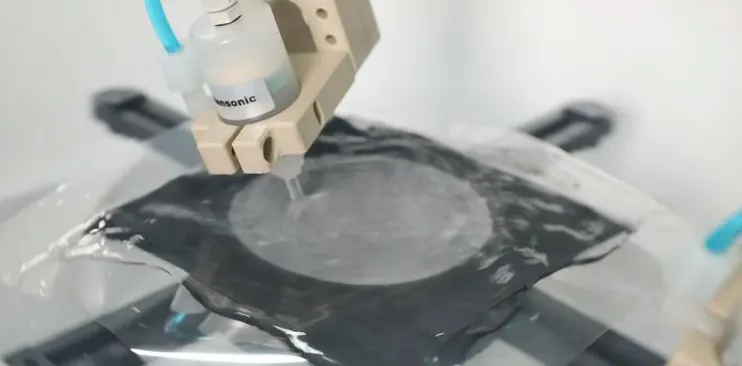

Microeletrônica (limpeza de wafers)

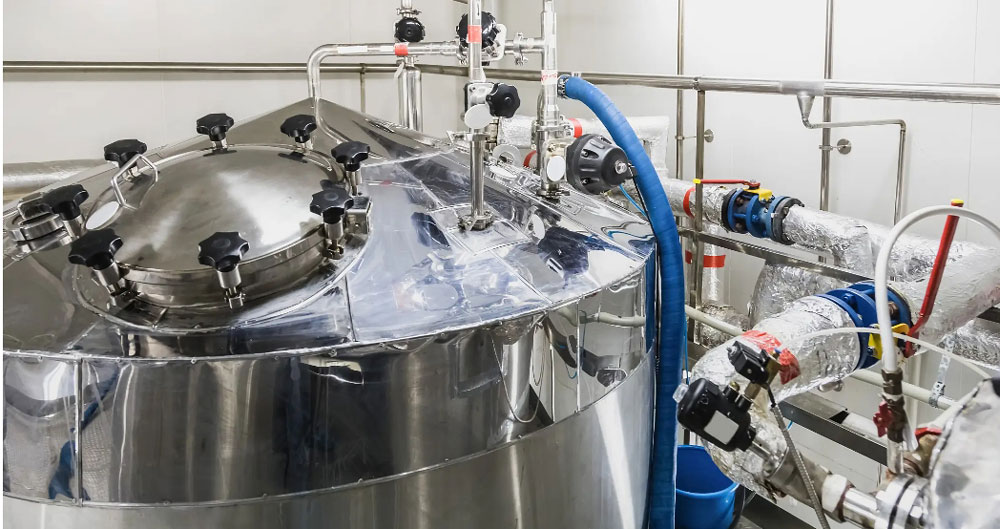

Processamento Químico (resfriamento do reator)

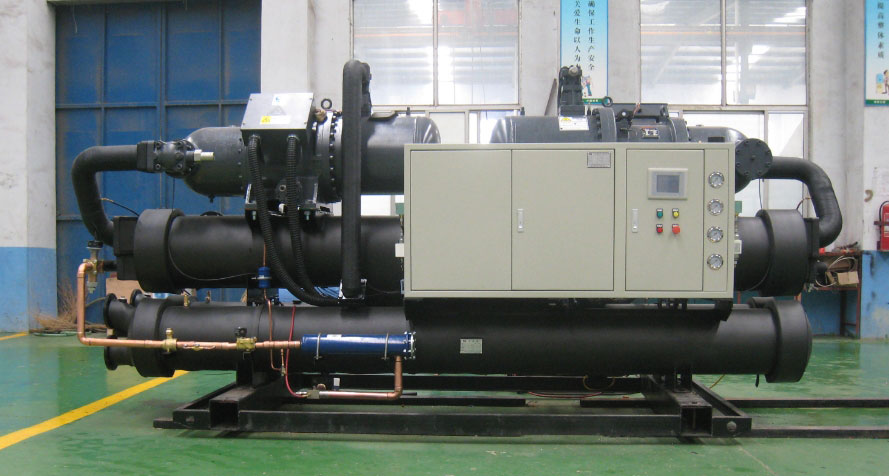

Sistemas de Circulação HVAC
Análise comparativa de quatro tecnologias de medidores de vazão de água macia

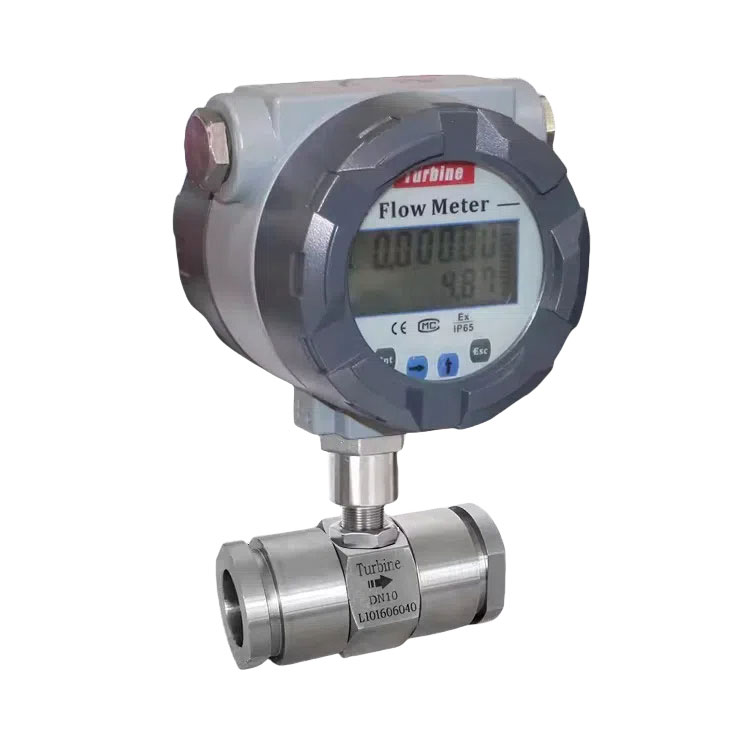

# 1. Medidor de vazão de turbina para água macia

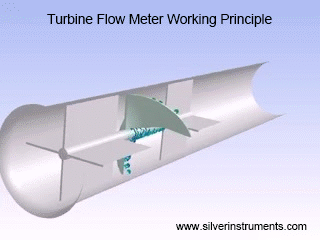

Princípio de operação: a energia cinética da água macia gira uma turbina, com vazão calculada por meio de sensores magnéticos/ópticos que detectam a velocidade de rotação.
Vantagens da medição de vazão de água macia:
✅0,5% de precisão
✅Cobertura de tamanho total de tubo (DN4-DN200) para cobrir diferentes tubulações e faixas de fluxo, a solicitação normal é medidor de fluxo de RO de 1/2”, medidor de fluxo de água de 1”, medidor de fluxo de água OR de 2 polegadas, medidor de fluxo de água de 3 polegadas e assim por diante.
✅Mede velocidades de fluxo de 0,3-10 m/s
✅Material de aço inoxidável para medição de água macia
✅
Medidor de vazão de água de baixo custo ✅Medidor de vazão de água doce digital com visor digital, 4-20 mA, saída de pulso, opção com MODBUS RTU.
Limitações:
-Sensível a partículas (requer filtro de 100 μm), o medidor de vazão de turbina líquida só consegue medir líquidos limpos, sem partículas.
-O desgaste mecânico afeta a estabilidade a longo prazo, porque há peças móveis dentro do sensor de fluxo da turbina.

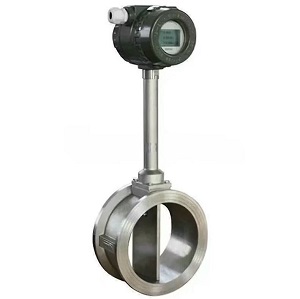

# 2. Medidor de vazão Vortex

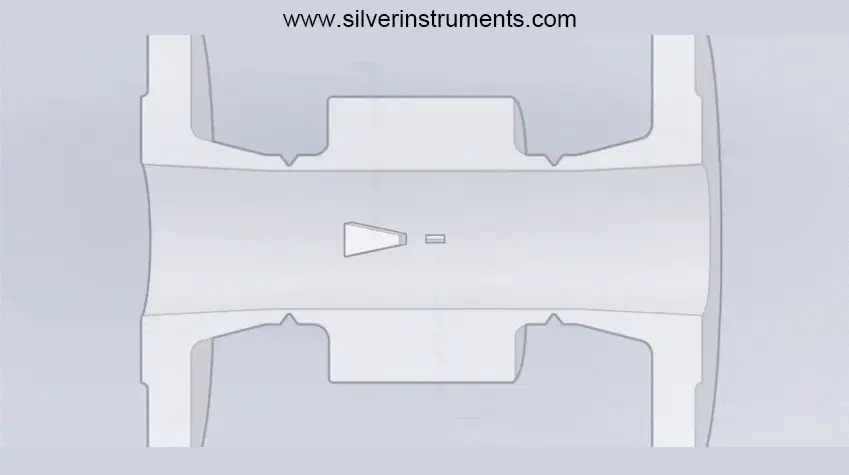

Princípio de funcionamento: utiliza o efeito de rua do vórtice de Kármán, calculando o fluxo por meio da frequência de desprendimento do vórtice detectada.
Medidor de vazão Vortex para medição de água macia Desempenho:
✅Sem peças móveis (baixa manutenção)
✅Pode ser transformado em medidor de vazão de água de alta pressão, por exemplo, suporta pressão de 6,3 MPa
✅Ampla faixa de temperatura (-40°C~350°C) para sensor de fluxo de vórtice
✅Sensor
de fluxo totalmente em aço inoxidável, feito de aço inoxidável 304, 316 ou 316L
✅Pode ser transformado em medidor de vazão de 24 V CC ou operado por bateria.
✅Pode ser usado em diferentes conexões de processo, como flange, medidor de vazão sanitário tri-clamp, conexão de parafuso e assim por diante.

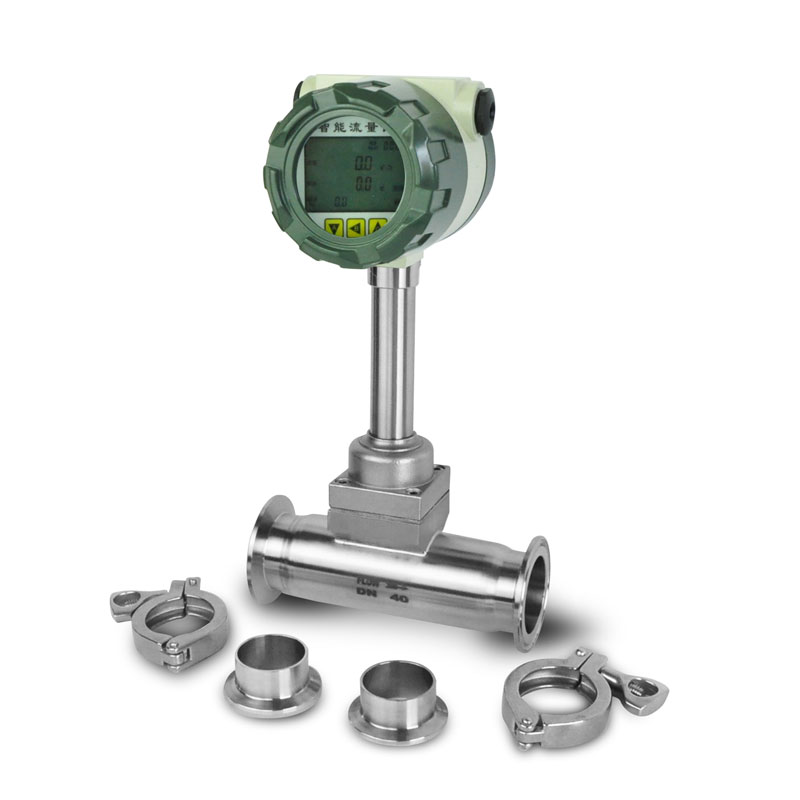

Medidor de vazão de água macia com conexão Tri-clamp
Restrições:
- Precisão reduzida abaixo de 0,5 m/s e precisão normal para medição de água é de 1,0%
-Requer tubos retos 10D a montante e 5D a jusante

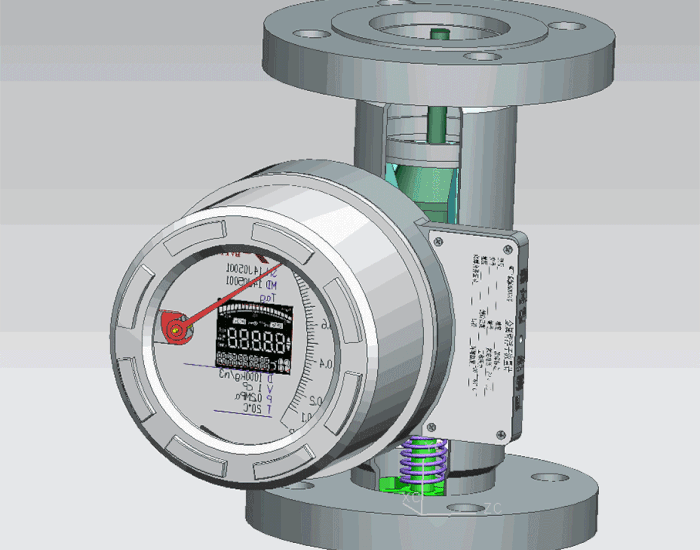

# 3. Rotâmetro
Mecanismo: A posição do flutuador no tubo cônico corresponde à vazão, permitindo a leitura visual.
Benefícios do rotâmetro de vazão para água macia:
✅Monitoramento visual da vazão de água.
✅Medidor de vazão econômico para água RO (economia de 40% a 60%)
✅Os rotâmetros têm uma longa história e desempenho de trabalho estável
✅Capacidade de monitoramento local sem alimentação externa
Rotâmetro de monitoramento local sem alimentação elétrica Desvantagens:
-2%-5% de precisão (inadequado para transferência de custódia)
- A instalação vertical é normal e a montagem horizontal custará muito dinheiro
-Adequado para medição de vazão de água macia de baixo fluxo

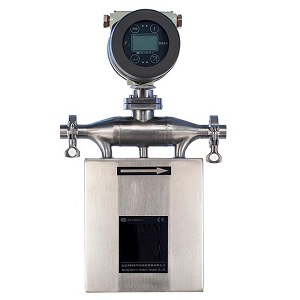

# 4. Medidor de vazão mássica Coriolis

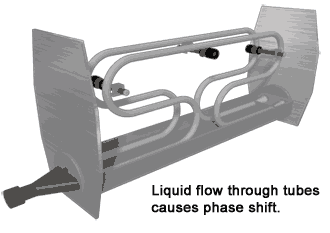

Tecnologia principal: mede a mudança de fase das forças de Coriolis em tubos vibratórios para determinar o fluxo de massa.
Vantagens do uso do medidor de vazão Coriolis para medir o fluxo de massa de água macia
✅±0,1% de ultra-alta precisão, é um medidor de vazão de alta precisão
✅Saída multiparâmetro, além de medir a vazão mássica do software e a vazão total, também pode medir a densidade/temperatura da água RO.
✅Imune a variações de condutividade
✅Várias opções de faixa de vazão, por exemplo, de 40 g/h a 1 t/h e até 10 t/h, a Silver Automation Instruments tem soluções para diferentes faixas de vazão e tamanhos de tubulação.
Faixa de vazão mássica de água correspondente a diferentes tamanhos de medidores de vazão mássica:
|
Inch
|
3/8”
|
1/2”
|
3/4”
|
1”
|
1.5”
|
2”
|
2.5”
|
3”
|
4”
|
5”
|
6”
|
8”
|
8”
|
10”
|
12”
|
|
DN(mm)
|
10
|
15
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200A
|
200B
|
250
|
300
|
|
Flow Range
|
0~1.5 T/h
|
0~3 T/h
|
0~7 T/h
|
0~13 T/h
|
0~22 T/h
|
0~33 T/h
|
0~60 T/h
|
0~100 T/h
|
0~160 T/h
|
0~230 T/h
|
0~300 T/h
|
0~400 T/h
|
0~500 T/h
|
0~800 T/h
|
0~1500 T/h
|
Observações:
O Coriolis é um medidor de vazão de alto custo, comparado ao custo de medidores de vazão de turbina (TUF), medidores de vazão de vórtice e rotâmetros. O sensor de vazão mássica de água é sensível a vibrações.
Ao discutir a medição de vazão de água, os medidores de vazão eletromagnéticos (magmeters) vêm à mente como a solução ideal. Esses
medidores de vazão de passagem plena oferecem operação não intrusiva, sem obstrução de fluxo e com preço acessível. No entanto, sua aplicação se mostra fundamentalmente problemática para a medição de água doce devido a restrições técnicas inerentes.
Medidores de vazão eletromagnéticos (magmeters) operam pela Lei de Faraday, exigindo fluidos condutores (> 5 μS/cm). A baixa condutividade da água macia (< 50 μS/cm) causa:
1. Atenuação do sinal: a força eletromotriz reduzida degrada o SNR
2. Desvio do ponto zero: polarização do eletrodo em meios de baixa condutividade
3. Erros de medição: desvios de ±5%+ vs. medidores de turbina ±0,5%
Tendências de mercado para medidores de vazão de água macia.
O mercado global de medidores de vazão de água doce atingiu US$ 1,2 bilhão em 2023, com dispositivos multiparâmetros de medidores de vazão Coriolis crescendo a uma taxa composta de crescimento anual (CAGR) de 8,7% (Flow Research). Transmissores de vazão inteligentes habilitados para IIoT com protocolos Modbus/Profibus PA agora dominam, oferecendo manutenção preditiva para desgaste de rolamentos (medidores de vazão de turbina) ou anomalias de vibração (transmissores de vazão de vórtice).
