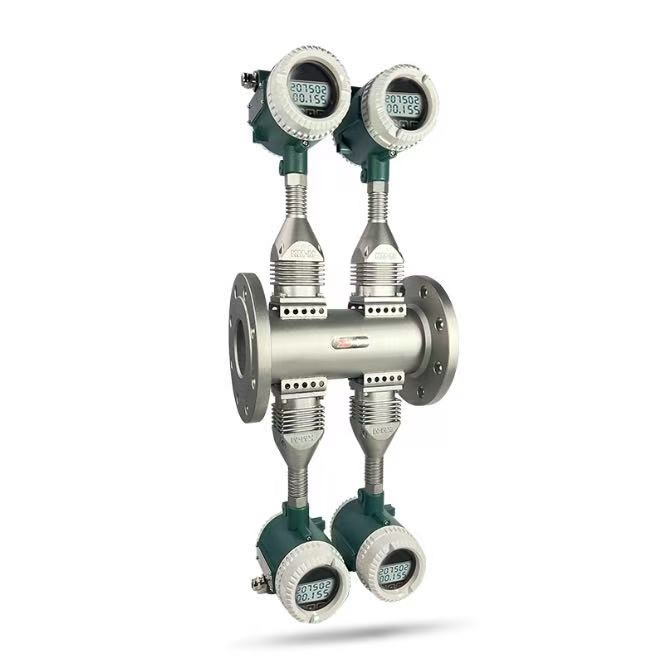

A Silver Automation Instruments lançou os medidores de vazão Vortex da série STLU-G, que representam um avanço tecnológico significativo em comparação aos medidores de vazão tradicionais. Esta série de medidores de vazão Vortex se destaca como um dos medidores de vazão Vortex mais avançados do mercado chinês. A série STLU-G oferece recursos e capacidades de ponta que a diferenciam dos medidores de vazão convencionais, tornando-a a melhor escolha para aplicações de ponta. Com seu design inovador e desempenho superior, esses medidores de vazão Vortex fornecem medições de vazão precisas e confiáveis, atendendo às necessidades de vários setores e aplicações.

Características notáveis dos medidores de vazão Vortex da série STLU-G

Alta precisão: precisão de líquido ±0,5~ ±1,5%, precisão de gás ±0,5~ ±2,5%,
Opção de alta temperatura máxima de 500°C
Construções de alta pressão máxima de 450 bar
Grande taxa de redução, padrão 8:1~20:1, máximo 30:1 ou superior.
A velocidade mínima do líquido pode ser de 0,21 m/s, e a velocidade do gás pode ser ainda menor, de 1,98 m/s.
Perda de pressão baixa
Substituição do sensor de fluxo no local sem interromper o fluxo

Visão geral

A nova geração de medidores de vazão de vórtice indutivos isolados e resistentes a sísmicas é um marco líder mundial na história dos medidores de vazão de vórtice. O invólucro do medidor de vazão adota uma estrutura integral, que é resistente, sem peças de vedação, parafusos de instalação ou vazamentos, garantindo segurança e confiabilidade. Ele é equipado com isolamento e permite a substituição do sensor no local sem interromper o fluxo. O sensor tem excelente resistência sísmica, bem como desempenho de alta pressão e alta temperatura. O transmissor é equipado com circuitos avançados de varredura e processamento de espectro de sinal eletrônico, otimizando ainda mais a resistência sísmica. Ele oferece medição precisa, ampla faixa, baixa vazão mínima, segurança, confiabilidade, baixos custos operacionais e perda mínima de pressão. Este produto tem uma ampla gama de aplicações e se tornou um verdadeiro "medidor de vazão universal". O medidor de vazão de vórtice indutivo isolado e resistente a sísmicas certamente será favorecido por designers, especificadores e uma ampla gama de usuários.

Princípio

O medidor de vazão de vórtice indutivo é um medidor de vazão volumétrico que opera com base no princípio da rua de vórtice Karman. Dentro do invólucro do medidor de vazão, há um prisma triangular chamado corpo de bluff. Quando o fluido flui pelo corpo de bluff, zonas de baixa pressão são formadas em ambos os lados do corpo de bluff, criando vórtices regulares alternadamente em cada lado, conhecidos como vórtices Karman. Conforme mostrado na Figura 1.1, os vórtices são dispostos assimetricamente a jusante do corpo de bluff. A velocidade do fluxo e a taxa de fluxo volumétrico do medidor de vazão de vórtice são diretamente proporcionais à frequência dos vórtices. É usado principalmente para medir o fluxo de fluidos de dutos industriais, como gases e vapores. Ele tem um tamanho pequeno, uma ampla faixa de medição, alta precisão e quase não é afetado por parâmetros como densidade do fluido, pressão, temperatura e viscosidade ao medir taxas de fluxo volumétrico. Ele não tem peças mecânicas móveis, resultando em alta confiabilidade e baixos requisitos de manutenção. Os parâmetros do instrumento podem permanecer estáveis por um longo tempo.

Dado: frequência de vórtice f, velocidade média do fluido V, largura do corpo escarpado d, diâmetro interno do medidor de vazão D, a relação pode ser derivada da seguinte forma:

  • f = St * V / [(1-1,25*d/D)*d]
  • Onde:
  • f: Frequência de vórtice
  • V: Velocidade do fluxo do fluido
  • d: Largura do corpo do penhasco
  • D: Diâmetro interno do medidor de vazão
  • St: Número Strouhal

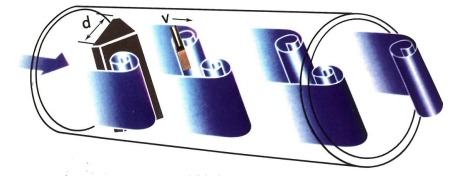

  • Diagrama esquemático do princípio de funcionamento do medidor de vazão de vórtice Karman


Especificações técnicas

Process fluids

Liquids, Gas and Steam.

Saturated steam can be regarded as single-phase fluid when its dryness
is greater than 85%

Process
temperature

Standard: -40～+250°C~350°C

Extended:>+350°C~500°C

Pressure rating

Standard:≤2.5MPa～4.0Mpa

Extended:>4.0MPa~45MPa

Accuracy

Liquid:

±0.5%

±1.0%

±1.5%

Gas:

±0.5%

±1.0%

±1.5%

±2.5%

Turndown

Standard:8:1~20:1

Extended:≥30:1

Reynolds number

Standard:2x10⁴~7x106

Extended:1x104~7x106

Flow velocity

Liquid:0.21~7.6m/s

Gas/steam standard velocity range：2~76m/s, extended <1.98m/s

Resistance factor

Full pipe type：Cd ≤2.4

Permitted max.

vibration

acceleration

0.5g-1.5g

Straight pipe

length

Upstream straight pipe length ≥ 20D

Downstream straight pipe length ≥ 5D

Pressure loss

△P=1.29*ρ*V2

ρ:density (kg/m3)，V:velocity(m/s)

Minimum

upstream

pressure

(liquids)

Pmin≥2.7*ΔP+1.3*P0

P0: liquid vapor pressure at operating conditions (Pa)

Protection

rating

Standard: IP65

Extended: IP68

Ex mark

Intrinsically safe type: Ex ia IIC T1~T4 Ga

Ambient

conditions

Ambient temperature

-40~+55°C

non-explosion-protected areas

-20~+55°C

explosion-protected areas

Relative humidity

non-condensing

Atmospheric pressure

86~106kPa

Power supply

Pulse: 12VDC~+24VDC Current:+24VDC 4-20mA Battery: 3.6V

Power

<1w

Output signals

Frequency/pulse output: 2~3,000Hz low level ≤1V high level ≥5V

2 wires, 4~20mA output:

For exploration-protected type, load resistance ≤300Ω

For non-exploration-protected type, load resistance ≤500Ω

Display

Flow rate, volume flow, flow unit, flow percentage, etc.

Communication

protocol

HART、Modbus RTU(RS485)

Electrical Conduit

M20*1.5 (F)

1/2”-14 NPT (F)

Body & bluff

body

Standard Material：304 SS

Seleção de modelo

Mark

STLU

Silver Automation Instruments Vortex Flow meter

Code

Working Principle

G

Isolated type Karman Vortices Flowmeter

Code

Process Connection

1

Flanged(DN50~DN300)

2

Wafer type (DN15~DN300)

3

Fixed Inserted

4

Adjustable Inserted (without Ball Valve)

5

Adjustable Inserted (with Ball Valve)

6

Tri-clamp

7

Thread ( please specify thread standard)

Code

Measured Fluid

2

Liquid

3

Gas

4

Steam

Code

Nominal Diameter

015

15mm

05

50mm

15

150mm

020

20mm

06

65mm

20

200mm

02

25mm

08

80mm

25

250mm

03

32mm

10

100mm

30

300mm

04

40mm

12

125mm

Others

Inserted ≥250mm

Code

Indicator

D

With Digital Indicator

N

No Indicator ( 3 wire, pulse frequency output)

Code

Power Supply

1

24V DC

2

3.6V Lithium Battery

Code

Output Signal

0

No output

1

Pulse Output

2

Two Wire :4~20mA DC

4

Hart Protocol

5

RS-485 (Modbus)

Code

Fluid Temperature

1

Standard -40~250°C

3

High Temperature Type :+100~+350°C

4

High Temperature Type :+350~+500°C

2

Specify

Code

Pressure Rating

Code

Standard

Code

Standard

Code

Standard

G0

GB 1.0Mpa

D0

DIN PN10

A1

ANSI Class 150

G1

GB 1.6Mpa

D1

DIN PN16

A2

ANSI Class 300

G2

GB 2.5 Mpa

D2

DIN PN25

A3

ANSI Class 600

G3

GB 4.0 Mpa

D3

DIN PN40

S

Special

Code

Explosion Proof

N

Non

d

Flameproof

i

Intrinsically Safe

Code

Flow Meter Construction

0

Compact display

1

Remote display ,specify cable length

Code

Protection Level

0

IP65

1

IP67

2

IP68

Code

Compensation

B0

Non compensation

BT

Built-in temperature compensation

BP

Built-in pressure compensation

BPT

Built-in temperature and pressure compensation

EPT

External temp & pressure compensation (RTD, pressure transmitter and flow totalizer)

EP

External pressure compensation (pressure transmitter and flow totalizer)

ET

External Temperature compensation (pressure transmitter and flow totalizer)
