Os medidores de vazão tipo vórtice e os medidores de vazão térmica de gás são frequentemente usados para medir a vazão de ar comprimido. Suas instalações apresentam algumas diferenças. A seguir, apresentarei os métodos de instalação.
Medidor de vazão tipo vórtice para ar comprimido
Para ar comprimido, deve-se dar atenção especial: priorize a instalação do medidor de vazão após o secador e antes do tanque de armazenamento de ar, e instale um separador gás-líquido a montante para garantir que o ar que entra no medidor de vazão esteja seco e livre de gotículas de líquido; ao mesmo tempo, faça um bom trabalho de suporte e absorção de impacto na tubulação para evitar que a sobreposição da pulsação do fluxo de ar e da vibração da tubulação afete a estabilidade da medição.
Evite instalar medidores de vazão tipo vórtice em áreas com fortes vibrações e campos magnéticos.
Mantenha-se afastado de equipamentos elétricos potentes e de alta frequência, não compartilhe a energia com esses aparelhos e reduza a interferência eletromagnética.
Evite locais com grandes variações de temperatura e não instale medidores de vazão em ambientes altamente corrosivos ou extremamente úmidos.
Se o medidor de vazão for instalado ao ar livre, uma cobertura protetora deve ser adicionada para evitar que o sol e a chuva afetem a precisão.
Escolha um local ao redor do medidor de vazão com espaço suficiente para inspeções de rotina diárias, depuração e operações de fiação.
Os medidores de vazão podem ser instalados horizontalmente ou verticalmente em tubulações de ar comprimido; quando instalados verticalmente, o fluxo de ar deve ser de baixo para cima para evitar o acúmulo de água condensada que pode afetar a sonda.
O comprimento dos trechos retos de tubulação a montante e a jusante do medidor de vazão deve estar em estrita conformidade com os requisitos da Tabela 1.
Tabela 1: Comprimento dos trechos retos de montante e jusante do medidor de vazão tipo vórtice
Cotovelo de 90 graus: a montante ≥ 20D, a jusante ≥ 5D
Expansão concêntrica: a montante ≥ 30D, a jusante ≥ 5D
Contração concêntrica com válvula totalmente aberta: a montante ≥ 50D, a jusante ≥ 5D
Duas curvas de 90 graus no mesmo plano: a montante ≥ 25D, a jusante ≥ 5D
Não coloque a válvula reguladora diretamente a montante do medidor de vazão para evitar que a perturbação do fluxo de ar afete a medição.
Quando o comprimento do trecho reto de tubulação a montante não atender aos requisitos da Tabela 1, um retificador de fluido deverá ser instalado a montante para estabilizar o campo de fluxo.
Quando for necessário reduzir o diâmetro da tubulação, o comprimento do trecho reto e do trecho com declive também deverá atender aos requisitos da Tabela 1.
Após a correção de pressão e temperatura, posicione as portas de medição de pressão e temperatura de acordo com as posições mostradas no diagrama para garantir uma compensação precisa de temperatura e pressão.
Escolha um local de instalação que minimize ao máximo a vibração ou o impacto mecânico; se a vibração da tubulação for significativa, será necessário instalar suportes e dispositivos de fixação.
Ao instalar um medidor de vazão em uma tubulação de alta temperatura, é necessário adicionar uma camada de isolamento para evitar que a radiação térmica afete os componentes eletrônicos.
O medidor de vazão deve ser aterrado de forma confiável, com uma resistência de aterramento inferior a 10 ohms para evitar interferência eletrostática.
Instalação de medidor de vazão mássica térmica para medição de ar comprimido

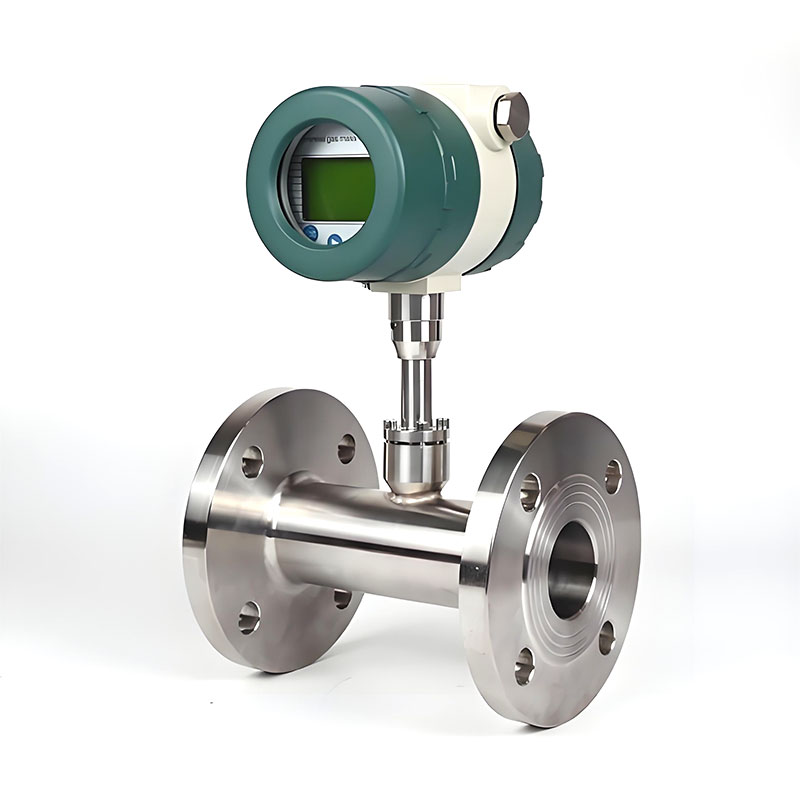

Quando o diâmetro nominal da tubulação for ≤ DN50, a instalação na tubulação é preferencial, com opções de conexão por compressão, rosca ou flange; Quando o diâmetro nominal da tubulação de ar comprimido for maior que DN50 (2 polegadas), a instalação do medidor de vazão mássica térmica de inserção é preferencial, podendo-se selecionar os métodos de conexão por rosca ou flange.

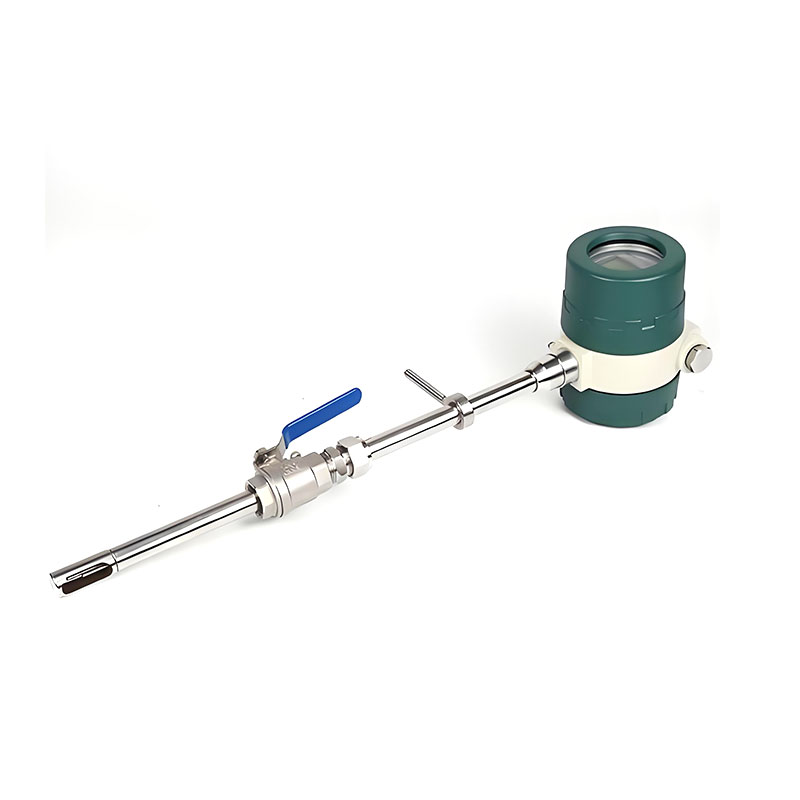

Se a tubulação no local já estiver instalada e nenhum flange tiver sido reservado para a instalação, a instalação por inserção pode ser utilizada. No momento do pedido, as condições de trabalho no local devem ser claramente explicadas ao fabricante.
Etapas de instalação por inserção:
Abra um orifício com diâmetro de Ø 20 na tubulação (diâmetro da sonda de Ø 19);
Solde a base de soldagem fornecida pelasilverinstruments.compara a posição de abertura do oleoduto;
Insira a sonda do medidor de vazão de ar na tubulação, sendo que a profundidade de inserção pode ser selecionada em 1/2 do diâmetro interno da tubulação, de acordo com as condições do local;
Para medidores de vazão mássica térmica para ar comprimido com válvulas de esfera, rosqueie as válvulas de esfera na base soldada para completar a fixação.
Os medidores de vazão de gás térmico têm requisitos claros quanto ao estado do ar comprimido para garantir a precisão da medição e a vida útil do instrumento:
Requisito de umidade:O ar comprimido deve ser completamente seco e filtrado para evitar que água líquida, névoa de óleo ou condensado entrem no medidor de vazão. Líquidos podem aderir à superfície dos sensores térmicos, alterando suas características de condutividade térmica, causando distorções nas medições e até mesmo danos permanentes aos sensores.
Requisito de limpeza:O ar comprimido deve remover partículas sólidas, poeira e outras impurezas para evitar que se depositem na sonda e no sensor, afetando a eficiência da troca de calor e evitando o bloqueio localizado da tubulação.
Estabilidade das condições de trabalho:Os pontos de medição devem ser selecionados, sempre que possível, em trechos de tubulação com pequenas flutuações de pressão e temperatura, para evitar uma diminuição na repetibilidade das medições devido a mudanças frequentes no estado do ar comprimido.
Para garantir a precisão e a repetibilidade da medição de ar comprimido, os seguintes comprimentos de tubulação reta (em múltiplos do diâmetro interno D da tubulação) precisam ser atendidos de acordo com o tipo de interferência a montante:
Tipo de interferência a montante: Seção reta A a montante, seção reta B a jusante.
Tipo de perturbação a montante | Trecho reto a montante (A) | Trecho reto a jusante (B) |
Cotovelo simples de 90° ou junção em T | 15D | 5D |
Duas curvas de 90° no mesmo plano | 21D | 5D |
Duas curvas de 90° em planos diferentes | 40D | 10D |
Redução do diâmetro do tubo | 15D | 5D |
Expansão do diâmetro do tubo | 30D | 10D |
A jusante de uma válvula | 40D | 5D |
Durante a instalação, deve-se priorizar a seleção de um local afastado de fontes de interferência, como válvulas, curvas e válvulas reguladoras, para garantir uma distribuição estável da velocidade do fluido.

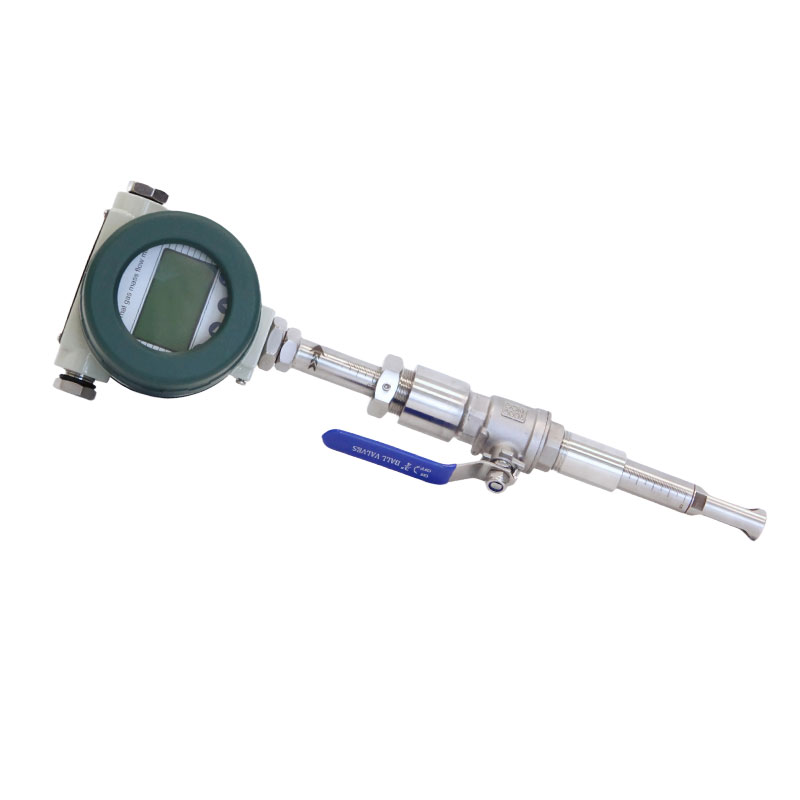

Medidor de vazão mássica térmica com display integrado: Os terminais de fiação do transmissor de fluxo de ar foram exportados da fábrica de medidores de vazão silverinstruments.com, e a carcaça do instrumento é isolada do circuito interno. Pode ser aterrado independentemente e suporta fonte de alimentação chaveada.
Fiação do medidor de vazão mássica térmica com display integrado da série RK-100

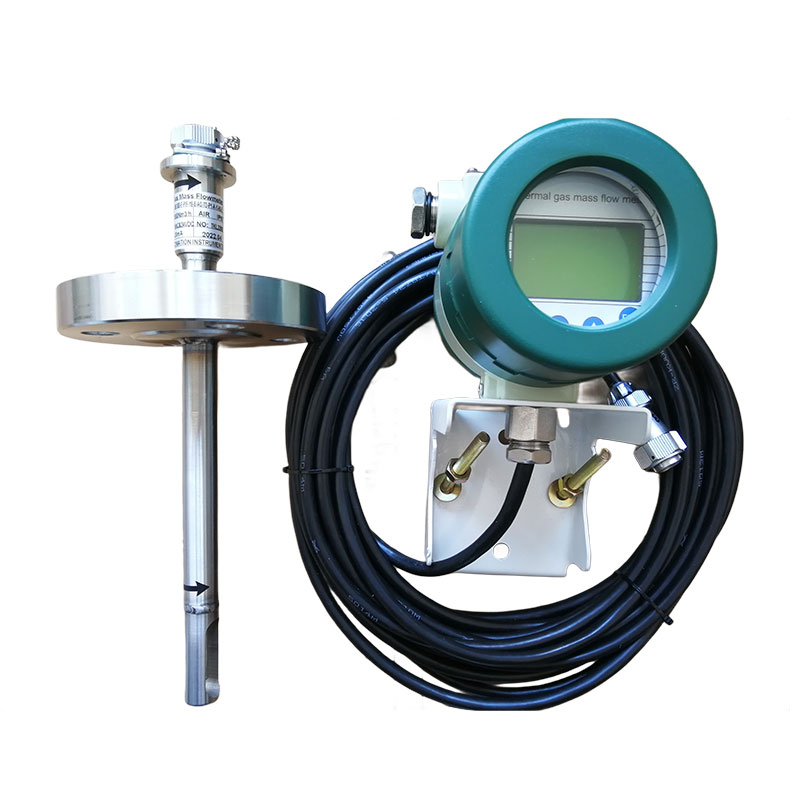

Estrutura do medidor de vazão mássica térmica com display remoto: O sensor e o medidor com display digital são conectados por meio de um sistema de três fios, seguindo a indicação da cor de cada fio:
Fiação do medidor de vazão mássica térmica com display remoto série SRK-100
Vermelho → Vermelho: Polo positivo da fonte de alimentação
Preto → Preto: Polo negativo da fonte de alimentação e polo negativo da saída de 4-20mA
Branco → Branco: polo positivo de saída de 4-20 mA
