Medidor de fluxo de massa eletrônico

O medidor eletrônico de fluxo de massa é usado para determinar a taxa de fluxo de líquidos e gases. Isso é essencial em diferentes áreas da produção, eficiência e qualidade da planta. Por exemplo, como a lei de conservação da massa do material exige que a massa de saída seja igual à massa de entrada, um medidor de fluxo de massa pode detectar perdas na massa à medida que o produto flui entre a entrada e a saída. O medidor de fluxo de massa eletrônico precisa de um indicador de fluxo digital para mostrar a taxa de fluxo de fluidos e o fluxo total, também precisa de várias saídas, como corrente, pulso ou frequência. Ele também precisa de comunicações, como HART ou Modbus.

Existem muitas aplicações industriais que requerem erros muito pequenos ao determinar fluxos de massa. Portanto, a alta precisão é importante ao selecionar ou comprar um medidor de fluxo de massa eletrônico para essa aplicação. Um bom exemplo é o monitoramento de combustível em muitas aplicações industriais, onde o excesso de fluxo pode realmente alterar as qualidades do produto ou causar risco de incêndio e danos ao equipamento. O mesmo caso se aplica a muitas aplicações gasosas.

Medidor eletrônico de vazão mássica-Coriolis

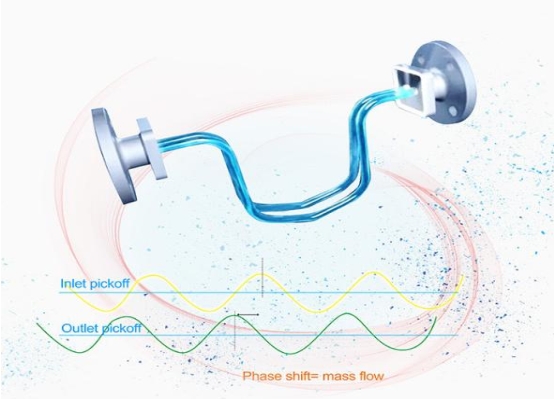

Como esse sensor eletrônico de fluxo de massa funciona?

Quando a massa flui em um tubo ou cano, ela gera uma força à medida que se move em direção a ou para longe de um centro de rotação. O medidor de fluxo de massa Coriolis é usado para medir essa força. Dentro do sensor de fluxo, a força gerará um balanço quando vibra o tubo no qual a massa está fluindo. O medidor Coriolis medirá a quantidade de torção do balanço, que é proporcional à taxa de fluxo de massa do líquido ou gás que passa dentro do tubo.

Onde o medidor de vazão de massa eletrônico Coriolis é usado?

O medidor de fluxo de massa digital pode ser usado em aplicações envolvendo água, produtos químicos, combustível, betume, resina e gases / vapores. As alterações na densidade do fluido não afetam o fluxo de massa, embora seja preciso tomar cuidado ao medir os fluxos de gás / vapor, pois as taxas de fluxo tendem a ser baixas. A grande pressão também cairá através do medidor de vazão e a tubulação associada poderá ocorrer.

Medidor de vazão mássico eletrônico - Medidor de vazão mássico térmico

Um medidor de fluxo de massa térmico será projetado especificamente para uma determinada aplicação industrial para medição de fluxo de massa de gás ou ar. Esses medidores de fluxo de dispersão térmica não possuem partes móveis e não precisam de correções de pressão ou temperatura. Eles também mantêm a precisão, mesmo quando usados para medir taxas de fluxo em uma ampla faixa.

O medidor digital de fluxo de massa térmica pode lidar com uma variedade de gases, como gás natural, biogás, N2, O2, CO2, hidrogênio e ar comprimido. Ele pode detectar baixo fluxo de gás e ar. Transmissor de fluxo de massa eletrônico com saída 4-20mA, saída de pulso para controle de processo diferente. Pode até equipar-se com o Hart Protocol ou Modbus. O indicador de fluxo digital pode mostrar a taxa de fluxo de gás e o fluxo total vividamente.

O medidor de vazão de gás térmico é fornecido com medidor de vazão em linha e sensor de vazão do tipo inserção. O sensor de fluxo de inserção é usado para tubulações grandes que economizam muito custo para o monitor de fluxo de gás de tubulações grandes.

Medidor de fluxo de massa eletrônico indireto

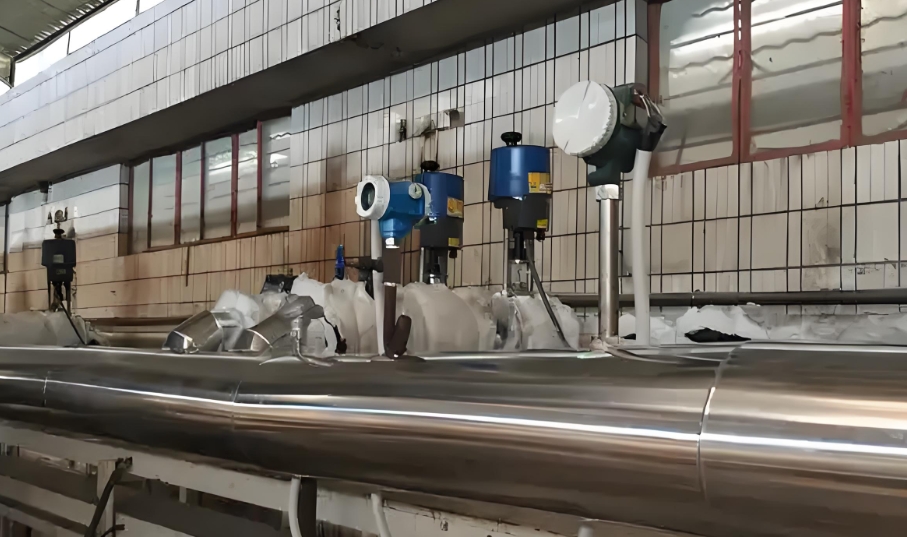

Em comparação, os medidores de vazão mássicos eletrônicos medem o fluxo mássico de gases e líquidos, direta ou indiretamente. Isso pode realmente depender do mecanismo que eles empregam para a medição. Alguns requerem vários tipos de outros sensores de medição (como sensor industrial de temperatura e sensor de pressão) e um computador de fluxo para calcular o fluxo de massa, e são chamados de medidores de fluxo de massa indiretos. Por exemplo, podemos usar medidor de vazão tipo vórtice, medidor de vazão de placa de orifício, medidor de vazão V-Cone, medidor de vazão balanceado para medir medidores de vazão mássica a gás ou vapor, também precisamos equipar sensor de temperatura, transmissor de pressão ou computador de fluxo para calcular o gás ou fluxo de massa de vapor. As medições diretas não requerem esses dispositivos e equipamentos extras, por exemplo, na medição do fluxo mássico de gás usando o medidor de vazão Coriolis.

Inscrição

O medidor de vazão eletrônico de massa é aplicado em diversas aplicações, incluindo indústrias de petróleo e gás, água e esgoto, energia, produtos químicos, alimentos e bebidas e ciências da vida. Pode ser aplicado em aplicações de vazões baixas a altas e em aplicações desafiadoras de líquidos, gases e chorume.

Ao comprar um medidor de vazão mássico térmico ou medidor de vazão Coriolis, o fornecedor precisa entender a composição do fluido a ser medido, porque a composição pode afetar a medição. Nesse caso, pode ser necessário o fator de calibração adequado para determinar a vazão com precisão. Embora exista calibração para cada medidor de fluxo de massa térmico ', na verdade, para cada medidor de fluxo de massa, independentemente do mecanismo empregado, a precisão depende da mistura de gás real sendo medida. Isso pode ser diferente da mistura usada para calibrar o medidor. O medidor de fluxo de massa eletrônico não é barato, enquanto o Silver Automation Instruments sempre oferece suporte a clientes com sensor de fluxo digital robusto a baixo preço.
