Como escolher o medidor de vazão de engrenagem oval certo: um guia simples

Resumo rápido: Selecionar o medidor de vazão de engrenagem oval correto requer a compreensão de quatro fatores principais: propriedades do fluido (viscosidade, compatibilidade, temperatura), requisitos do sistema (taxa de vazão, tamanho do tubo), tipo de saída (mecânica, digital, pulso) e certificações especiais (sanitária, alta temperatura, jaquetas aquecidas).

Para que suas operações sejam precisas, eficientes e seguras, selecionar o medidor de vazão adequado é essencial. Devido à sua alta precisão e confiabilidade, os medidores de vazão de engrenagem oval são uma escolha popular para muitos setores, especialmente na medição de fluidos viscosos como óleos, combustíveis e produtos químicos.

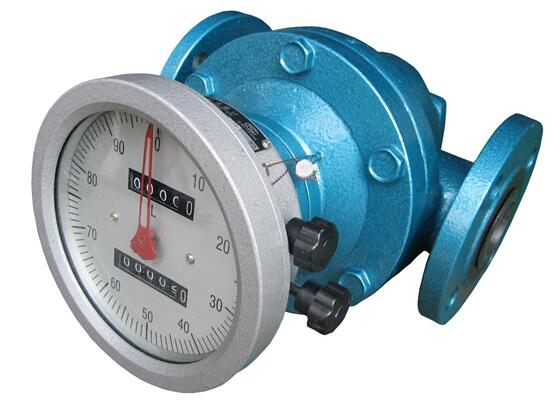

Medidor de vazão de engrenagem oval de deslocamento positivo

Medidor de Deslocamento Positivo (DP) - Como Funciona a Tecnologia de Engrenagem Oval

Como um tipo de medidor de deslocamento positivo (DP) , eles funcionam capturando uma quantidade precisa de líquido entre duas engrenagens ovais rotativas e contando cada porção à medida que passa. Essa medição direta de volume os torna incrivelmente precisos e menos afetados por mudanças nas propriedades do fluido.

Por que os medidores de engrenagem oval são a escolha preferida para líquidos viscosos

Ao contrário de outras tecnologias de medição de vazão que dependem da velocidade do fluido ou da pressão diferencial, os medidores de engrenagens ovais medem o volume diretamente. Isso os torna ideais para:

Fluidos de alta viscosidade (óleos, resinas, xaropes)
Aplicações que exigem precisão na transferência de custódia
Operações de enchimento em lote
Sistemas de dosagem de produtos químicos

Etapa 1: Entenda as propriedades do seu fluido

O primeiro e mais importante passo é conhecer as propriedades do líquido que você precisa medir. Medidores de engrenagens ovais são projetados para líquidos limpos, pois sólidos podem travar as engrenagens e causar danos. Sempre planeje instalar um filtro ou peneira a montante do medidor para protegê-lo.

1. Viscosidade: Qual é a espessura do seu líquido?

O que é viscosidade? Viscosidade é a resistência de um fluido ao fluxo, medida em centipoise (cP). A água tem uma viscosidade de 1 cP, enquanto o mel tem cerca de 10.000 cP.

Os medidores de engrenagens ovais são excelentes para lidar com uma ampla gama de viscosidades, mas é um fator crítico na sua seleção:

Baixa viscosidade (menos de 3 cP) - Exemplos: água, solventes, gasolina
Para líquidos finos, semelhantes à água, parte do fluido pode "escorregar" entre as engrenagens e a parede da câmara, o que pode afetar a precisão em vazões muito baixas. Para obter os melhores resultados, pode ser necessário operar com uma vazão ligeiramente maior para manter a precisão declarada pelo medidor.

Viscosidade média (3 a 1.000 cP) - Exemplos: óleo diesel, óleos lubrificantes, óleo vegetal
Esta é a faixa ideal para medidores de engrenagens ovais. Eles oferecem excelente precisão com esses fluidos, pois há deslizamento mínimo.

Alta Viscosidade (acima de 1.000 cP) - Exemplos: mel, graxa, resinas espessas, melaço
Fluidos muito espessos criam mais resistência, resultando em uma queda de pressão maior no medidor. Para essas aplicações, procure medidores com rotores especiais de "alta viscosidade", que reduzem a queda de pressão em até 50% sem comprometer a precisão.

2. Compatibilidade química

Os materiais do sensor de fluxo devem ser capazes de suportar o líquido sem corrosão ou degradação. Isso se aplica a todas as partes que entram em contato com o fluido, conhecidas como "partes molhadas".

Material Selection Guide for Oval Gear Flow Meters
Component	Material Options	Suitable Applications
Body	Cast Iron (LC-A)	Fuels, oils, greases (non-corrosive)
Body	Cast Steel (LC-E)	High pressure, low-corrosive fluids
Body	Stainless Steel (LC-B, C)	Corrosive chemicals, food grade, pharmaceuticals
Rotors (Gears)	Aluminum/Cast Iron	Petroleum products, hydraulic oils
Rotors (Gears)	Stainless Steel	Edible oils, chemicals, corrosive liquids

3. Requisitos de temperatura e pressão

Certifique-se de que o medidor escolhido seja classificado para lidar com a temperatura e pressão normais de operação do seu sistema, bem como quaisquer potenciais máximos.

Faixas operacionais padrão:

Temperatura: -20°C a +60°C (-4°F a 140°F)
Modelos de alta temperatura: até 200°C (392°F)
Pressão: Padrão 16 bar, Alta pressão até 63 bar

Etapa 2: Defina os requisitos do seu sistema

1. Taxa de fluxo: mínima, normal e máxima

Este é o principal fator que determina o tamanho do medidor. Você precisa conhecer toda a faixa de vazão que seu sistema suportará.

Melhores práticas do setor: selecione um medidor com vazão operacional normal em torno de 60% da capacidade máxima do medidor. Isso garante precisão ideal, reduz o desgaste e prolonga a vida útil.

Exemplo: se o seu fluxo normal for de 25 GPM (95 L/min), escolha um medidor com capacidade máxima de cerca de 40 GPM (150 L/min) para melhor desempenho.

2. Tamanho do tubo e tipo de conexão

O sensor de fluxo deve se encaixar fisicamente na tubulação existente. Medidores de engrenagem oval estão disponíveis com vários tipos de conexão:

Conexões flangeadas - flanges ANSI, DIN, JIS ou Tabela E
Sanitário (Tri-Clover) - Para aplicações críticas de higiene nas indústrias de alimentos, bebidas e farmacêutica

Vantagem na instalação: Ao contrário dos medidores de turbina ou vórtice, os medidores de engrenagem oval NÃO requerem tubulações retas antes ou depois da instalação. Isso lhe dá flexibilidade para instalá-los em espaços apertados, logo após uma bomba ou cotovelo, sem afetar a precisão.

Etapa 3: escolha suas opções de saída e exibição

Diferentes tipos de saída para medidores de vazão de engrenagem oval

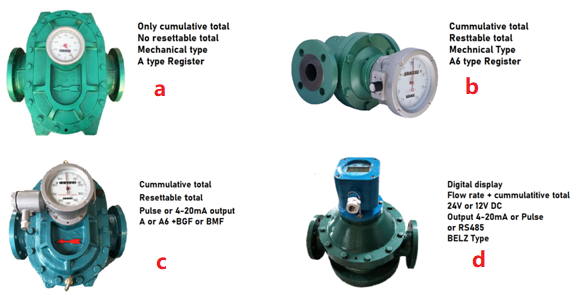

Opções de saída: (a) Display mecânico (b) Totalizador reinicializável (c) Saída de pulso (d) Display digital

Tipos de saída disponíveis

A. Somente display mecânico
Contador simples e sem alimentação no próprio medidor. Robusto e confiável para leituras locais onde não é necessária integração de sistema. Não requer alimentação externa.

B. Display mecânico com totalizador de lote reinicializável
Inclui um contador reconfigurável manualmente para medições de lotes individuais. Perfeito para operações de envase em que é necessário monitorar lotes individuais.

C. Saída eletrônica (pulso ou 4-20 mA)
Display mecânico com sinais eletrônicos que podem ser enviados para CLPs, controladores de lote ou displays remotos. Ideal para sistemas automatizados e integração com SCADA.

D. Display Digital Integral
Display LCD/LED alimentado por bateria ou por loop, montado no medidor. Exibe a vazão e o volume total em tempo real com diversas opções de comunicação (4-20 mA, pulso, RS485, HART).

Etapa 4: Considere requisitos e certificações especiais

1. Camisas de aquecimento para líquidos viscosos ou solidificantes

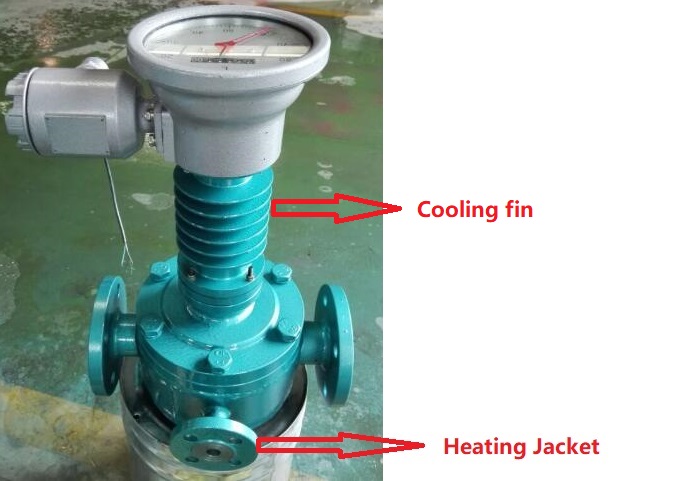

Medidor de vazão de engrenagem oval com camisa de aquecimento

Projeto de camisa de aquecimento para aplicações de alta viscosidade

Para líquidos que solidificam facilmente ou são extremamente viscosos à temperatura ambiente (asfalto, betume, resinas pesadas, chocolate), um medidor com camisa de aquecimento é essencial. A camisa permite a circulação de vapor ou óleo quente para manter a temperatura do fluido e evitar a solidificação dentro do medidor.

2. Aplicações de alta temperatura

Para processos consistentemente acima de 60 °C (140 °F), altas temperaturas podem danificar componentes eletrônicos. Medidores equipados com aletas de resfriamento ou dissipadores de calor dissipam o calor de forma eficaz, protegendo os componentes eletrônicos e prolongando a vida útil.

3. Projeto Sanitário para Alimentos e Produtos Farmacêuticos

Medidor de vazão de engrenagem oval sanitária

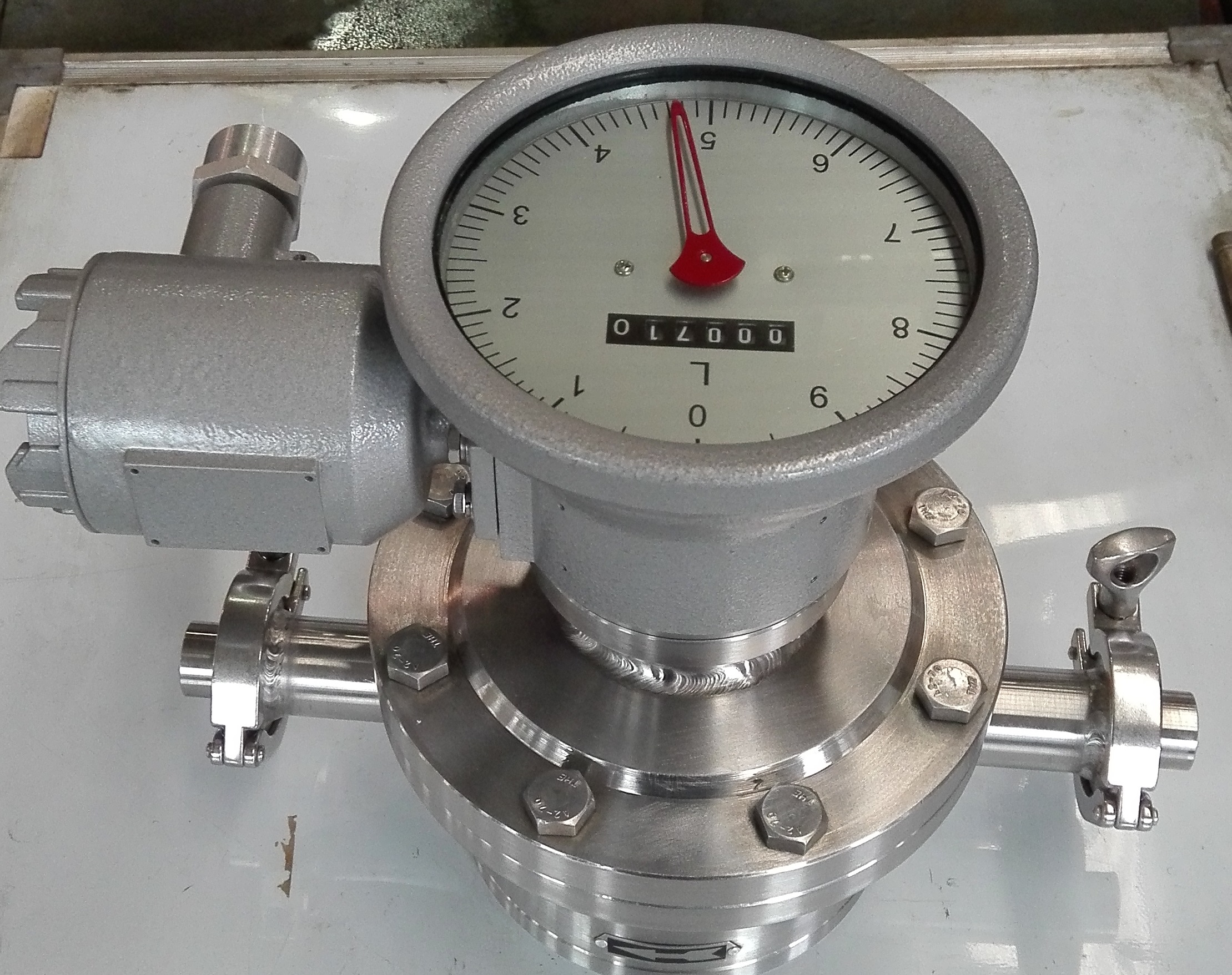

Projeto Sanitário com Conexões Tri-Clover

Aplicações em alimentos, bebidas e produtos farmacêuticos exigem medidores que atendam a rigorosos padrões de design higiênico. Os recursos incluem:

Superfícies de aço inoxidável eletropolidas
Conexões sanitárias Tri-Clover
Design autodrenante
Certificações 3-A, FDA ou EHEDG
Construção compatível com CIP/SIP

4. Certificações de Áreas Perigosas

Ao medir líquidos inflamáveis ou operar em atmosferas explosivas, certifique-se de que seu medidor tenha as certificações apropriadas:

ATEX (União Europeia)
IECEx (Internacional)
FM/CSA (América do Norte)

Perguntas frequentes

Qual faixa de viscosidade funciona melhor para medidores de engrenagens ovais?

Resposta: Medidores de engrenagem oval funcionam melhor com fluidos de viscosidade média a alta, normalmente entre 10 e 2000 cP. No entanto, temos soluções para viscosidades mais altas.

Como determino o tamanho correto do medidor?

Escolha um medidor cuja vazão operacional normal seja de aproximadamente 60% da capacidade máxima do medidor. Por exemplo, se a sua vazão típica for de 25 GPM, selecione um medidor com capacidade máxima de cerca de 40 GPM.

Os medidores de engrenagens ovais exigem tubos retos?

Não! Uma das maiores vantagens dos medidores de engrenagens ovais é que eles NÃO exigem tubulações retas a montante ou a jusante. Você pode instalá-los imediatamente após bombas, cotovelos ou válvulas sem afetar a precisão.

Que tipo de manutenção os medidores de engrenagens ovais precisam?

A manutenção regular inclui a verificação e limpeza do filtro/filtro a montante, a verificação da integridade da vedação e a verificação periódica da calibração. Para fluidos limpos, os intervalos de manutenção podem ser de 12 a 24 meses ou mais.

Posso usar um medidor de engrenagem oval com fluidos sujos ou contaminados?

Medidores de engrenagens ovais requerem fluidos relativamente limpos. Sempre instale um filtro ou peneira (normalmente de malha 100-200) a montante para proteger as engrenagens de partículas que possam causar travamento ou desgaste.

Sua lista de verificação de seleção

Respondendo a essas perguntas, você pode escolher com confiança o medidor de engrenagem oval certo:

Fluido: O que é meu líquido e qual é sua viscosidade, temperatura e pressão?
Compatibilidade: Quais materiais (corpo, rotores, vedações) são compatíveis com meu fluido?
Limpeza: Meu fluido está limpo? (Se não estiver, preciso de um filtro)
Taxa de fluxo: Quais são minhas taxas de fluxo mínima, normal e máxima?
Instalação: Qual é o tamanho do meu tubo e o tipo de conexão preferido?
Saída: Como preciso ler os dados (mecânico, display digital, pulso)?
Certificações: Preciso de aprovações para áreas perigosas, transferência de custódia ou uso sanitário?

Conclusão: Fazendo a Escolha Certa

Escolher o medidor de vazão de engrenagem oval certo não precisa ser complicado. Ao considerar sistematicamente as propriedades do seu fluido, os requisitos do sistema, as necessidades de dados e quaisquer certificações especiais, você pode selecionar um medidor que fornecerá medições precisas e confiáveis por muitos anos.

Este cuidadoso processo de seleção é um pequeno investimento que compensa com:

Melhor controle e consistência do processo
Redução de resíduos e custos de materiais
Menor custo total de propriedade
Requisitos mínimos de manutenção
Vida útil estendida do equipamento

Precisa de ajuda para selecionar o medidor certo para sua aplicação? Nossa equipe técnica está disponível para fornecer consultoria gratuita e assistência no dimensionamento. Entre em contato conosco hoje mesmo para informar as propriedades do seu fluido e os requisitos de vazão.
