O que é um medidor de vazão mássica de ar e qual o seu custo?

Para processos industriais, sistemas de climatização (HVAC) e gerenciamento de ar comprimido, é crucial saber a quantidade de ar utilizada e, para isso, encontrar um instrumento de medição de vazão adequado que detecte o fluxo de ar com precisão. Um sensor de vazão mássica de ar fornece leituras precisas independentemente das variações de temperatura ou pressão. Isso o torna um dispositivo importante para edifícios ou fábricas modernas que buscam reduzir o consumo de energia e aumentar a eficiência de seus processos.

Por que precisamos de um medidor de fluxo de massa de ar?

Cada vez mais empresas e fábricas em todo o mundo estão percebendo a importância da medição precisa do fluxo de ar. Sem a medição e o monitoramento corretos do fluxo de ar, muitas fábricas enfrentarão diversos problemas, como desperdício de energia, processos de produção ineficientes e dificuldade em detectar vazamentos em sistemas de ar comprimido. Os medidores de fluxo de ar permitem que os engenheiros de instrumentação acompanhem o desempenho em tempo real, o que pode ajudar as fábricas a reduzir custos em até 30%, identificando vazamentos e otimizando o funcionamento do sistema.
Um medidor de vazão mássica de ar digital fornece dados em tempo real que auxiliam no planejamento da manutenção. Engenheiros de instrumentação podem identificar problemas antes que se transformem em avarias dispendiosas, monitorando os padrões de fluxo. Além disso, a conformidade regulatória em setores como o farmacêutico, o de processamento de alimentos e o de fabricação de semicondutores exige comprovação documental das taxas de fluxo de ar, razão pela qual esses sensores de fluxo de ar são tão importantes para o controle de qualidade.

Como funciona um medidor de vazão mássica?

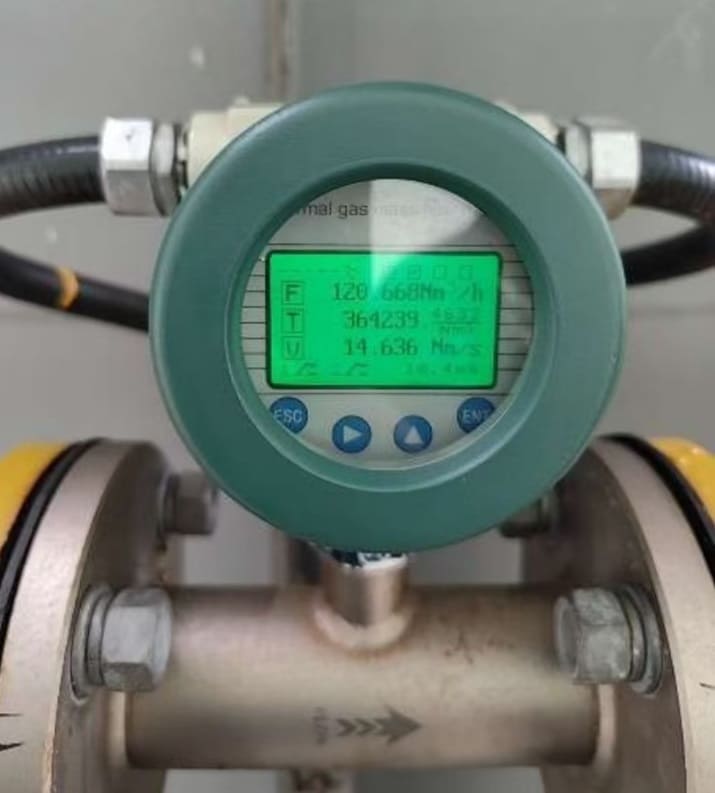

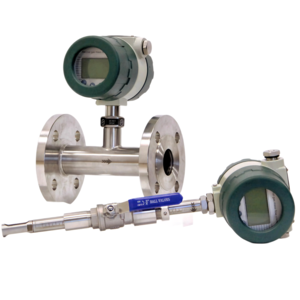

O medidor de vazão mássica térmica para ar é o método mais comum para medir o ar. Este instrumento funciona transferindo calor de um local para outro. O sensor possui dois elementos sensores de temperatura: um aquecido e outro não. O elemento aquecido perde calor à medida que o ar passa por ele, o que faz com que os dois sensores indiquem temperaturas diferentes. A quantidade de calor perdida está diretamente relacionada à vazão mássica do ar.
O princípio de funcionamento do medidor de vazão de ar por dispersão térmica apresenta diversas vantagens: mede diretamente a vazão mássica sem necessidade de compensação de pressão e temperatura, é muito preciso em uma ampla faixa de vazões e funciona bem mesmo com baixa pressão do ar. O medidor de vazão mássica térmica para ar comprimido opera com o mesmo princípio e fornece leituras precisas em medições de ar comprimido de alta pressão.

Onde usar um medidor de vazão mássica para ar e ar comprimido?

Muitas indústrias utilizam medidores de vazão mássica para ar comprimido . Esses dispositivos de medição de ar ajudam as fábricas a conhecerem com precisão o ar comprimido e suas redes de distribuição, identificando, em tempo hábil, locais onde o ar ou a energia do ar comprimido estão sendo utilizados sem permissão ou de forma ineficiente. Na fabricação de semicondutores, a medição e o controle precisos do fluxo de ar são essenciais para manter a qualidade dos produtos durante o processamento dos wafers.
A medição do fluxo de massa de ar é muito útil para sistemas de climatização (HVAC), pois ajuda os gestores de edifícios a otimizar a quantidade de ar fresco que entra e a manter a qualidade do ar dentro do edifício dentro dos padrões.
As fábricas de processamento químico necessitam de dados precisos de medição do fluxo de ar para controlar a combustão e garantir a proporção ideal de combustível e ar, maximizando a eficiência e reduzindo emissões e perdas de energia. Medições validadas do fluxo de ar são essenciais em salas limpas da indústria farmacêutica para manter ambientes confidenciais em conformidade com as normas de Boas Práticas de Fabricação (BPF).

Detalhes técnicos da utilização de um medidor de fluxo de massa térmico para ar

Ao comprar um novo medidor de vazão mássica de ar, é importante conhecer suas especificações técnicas. A maioria dos medidores de vazão mássica térmicos modernos consegue medir vazões baixas, de 0 a 10 sccm até 0 a 10.000 SCFM, com uma precisão de ±1% da leitura mais ±0,5% da escala completa. O princípio de medição permite detectar fluxo em pressões muito baixas.
O medidor de vazão mássica térmica para ar geralmente opera na faixa de -40 °C a 300 °C, e as classificações de pressão podem variar de condições de vácuo a 500 PSI para determinadas aplicações. O tempo de resposta é normalmente inferior a um segundo, o que permite aos engenheiros de instrumentação controlar processos em tempo real. As saídas digitais incluem MODBUS RTU e HART; também possui sinais analógicos de 4-20 mA e saídas de pulso. Isso facilita a conexão com sistemas SCADA, DCS, PLC e plataformas de gerenciamento predial.

Outras tecnologias de fluxo para medir o fluxo de massa de ar

Existem algumas outras opções, mas a tecnologia térmica é a mais popular.

Medidor de fluxo de vórtice para medir o fluxo de massa de ar

Os medidores de vazão tipo vórtice podem medir a vazão mássica de ar ou ar comprimido, mas necessitam de sensores externos de pressão e temperatura para calcular a vazão mássica, além de exigirem condições de fluxo estáveis e limites mínimos de velocidade. Portanto, não são adequados para ar com baixa pressão e baixa vazão.

Rotâmetros de tubo metálico para medir o fluxo de massa de ar

Os rotâmetros de tubo metálico (medidores de vazão de área variável) são uma tecnologia de medição de vazão antiga e clássica que necessita de condições de temperatura e pressão do ar relativamente estáveis para fornecer leituras precisas de vazão mássica. São fáceis de usar e baratos, mas, durante a fabricação dos rotâmetros, a temperatura e a pressão são valores fixos. Se a temperatura e a pressão do ar ou do ar comprimido variarem durante o uso, os valores medidos não serão muito precisos.

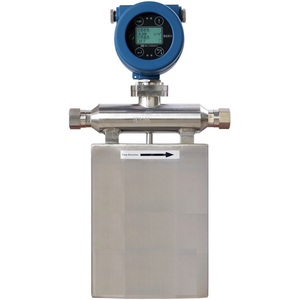

Medidor de fluxo de massa de ar Coriolis para ar

Os medidores de vazão Coriolis são os mais precisos do mercado, com uma exatidão de ±0,5% da leitura para gases e ar. Eles medem a vazão mássica real com excelente repetibilidade. No entanto, seu alto custo inicial os torna muito caros para a maioria das aplicações de medição de ar. Geralmente, são utilizados apenas em processos críticos de controle, onde o custo da precisão se justifica. Porém, não são adequados para medições de ar em baixa pressão.

Produtos relacionados

Thermal mass Flow meter for air	Vortex Flow meter for air
Rotameter for air	Coriolis Flow meter for air

Medidor de Vazão Mássica para Ar: Preço a partir de US$ 800

As restrições orçamentárias têm um grande impacto na escolha. O preço de um medidor de vazão mássica de ar varia bastante dependendo das especificações. Por exemplo, sensores térmicos básicos custam cerca de US$ 800. Um bom medidor de vazão mássica de ar de reposição, com saída digital básica e faixa de vazão padrão, geralmente custa entre US$ 800 e US$ 900. Isso o torna acessível para pequenas e médias empresas.
O preço do medidor de vazão mássica de ar aumenta à medida que mais recursos são adicionados, como demandas por altas temperaturas (como 300 °C), classificações de pressão mais elevadas, como 200 psi ou 400 psi, e protocolos HART, ou necessidades de diferentes materiais para o sensor de vazão. Mas investir em uma ferramenta confiável compensa com custos de energia mais baixos e melhor controle do processo, muitas vezes proporcionando um retorno sobre o investimento (ROI) em aplicações de ar comprimido.
