Medidor de vazão ultrassônico de tubo parcialmente cheio

O medidor de vazão ultrassônico Doppler de canal aberto é um dispositivo usado para medir a vazão de tubos ou canais parcialmente cheios.

Princípio do medidor de vazão ultrassônico de tubo parcialmente cheio da série SLH-OP

Medir o desvio Doppler resultante da reflexão de um feixe ultrassônico em materiais refletivos, como partículas sólidas ou bolhas de ar arrastadas em um fluido em fluxo, ou a turbulência do próprio fluido, permite o cálculo da velocidade do fluxo. Ao utilizar a velocidade do som através do ar, a distância do sensor ao nível do líquido pode ser determinada. O fluxo através do canal pode então ser calculado com base na medição do nível; com o usuário inserindo propriedades do canal. Ele calcula a taxa de fluxo com base na velocidade média do fluxo, profundidade da água e temperatura da água. O dispositivo também pode exibir a taxa de fluxo transversal.

A temperatura da água é medida usando uma sonda de temperatura, que é colocada na parte superior do instrumento e precisa ser submersa na água por um certo período de tempo para refletir a temperatura real da água. Isso é feito para calibrar a velocidade das ondas ultrassônicas na água e corrigir os valores do nível de água medidos pelo sensor de pressão. A profundidade da água é medida usando um sensor de pressão de alta precisão colocado na parte inferior do instrumento, com a parte sensora em contato direto com a água.

Vantagens do medidor de vazão ultrassônico de tubo parcialmente cheio da série SLH-OP

• Sem perda de carga, sem necessidade de construção de canais ou barragens.
• Não há necessidade de calibrar a relação nível-fluxo de água, especialmente adequado para canais de fluxo lento onde o método de nível de água não pode ser usado; não há necessidade de construção de engenharia, nem custos de engenharia, instalação rápida e fácil sem a necessidade de interrupção do fluxo.

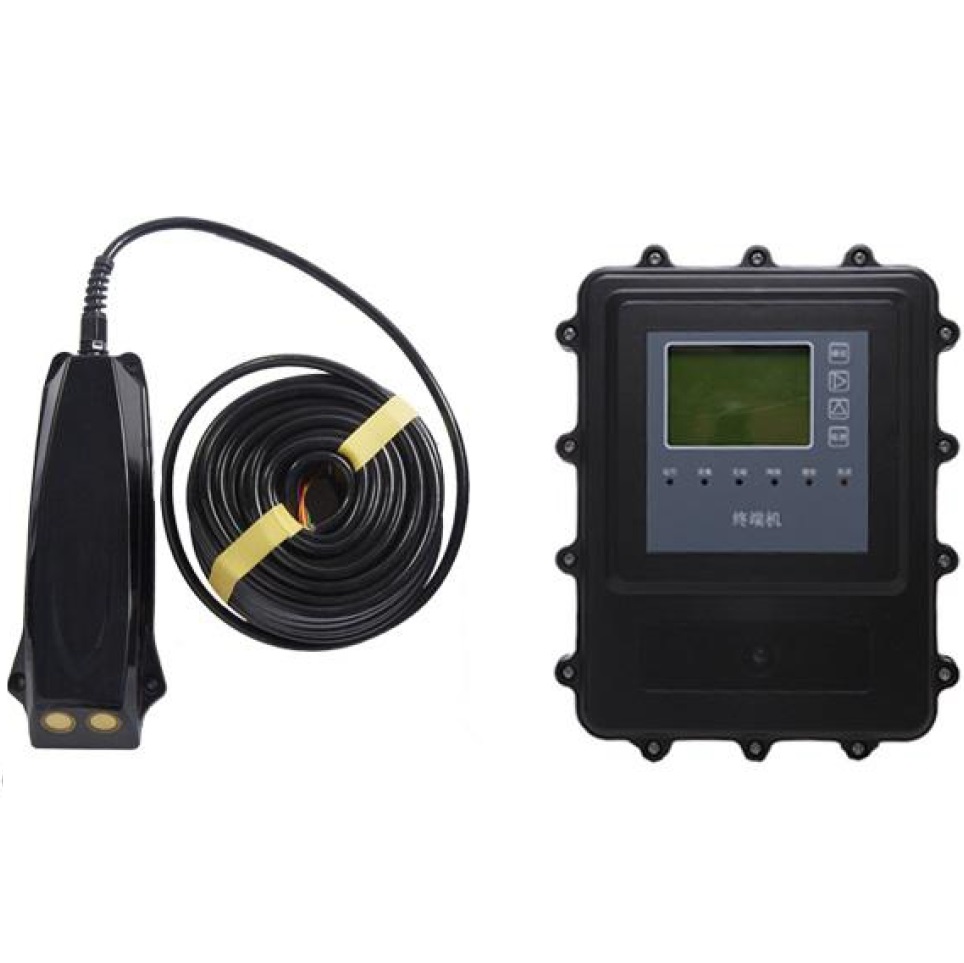

• A sonda do instrumento é instalada diretamente em um suporte removível e simples fixado na parede do canal e conectada ao terminal de controle através de um cabo de comunicação.
• Baixo consumo de energia, pode trabalhar continuamente em campo sem a necessidade de uma fonte de alimentação externa.
• O terminal de controle vem com uma pequena bateria interna que pode funcionar continuamente por 2 meses e pode continuar funcionando após carregar ou substituir a bateria sobressalente. Ele também pode ser conectado a uma bateria grande ou eletricidade doméstica.
• Exibição e armazenamento no local, com capacidade de armazenamento de até seis meses. Os últimos dados medidos são exibidos automaticamente no local, e os dados históricos podem ser consultados por meio dos botões de controle de exibição no terminal. Os dados de medições feitas a cada 10 minutos podem ser armazenados por seis meses.

Especificação técnica

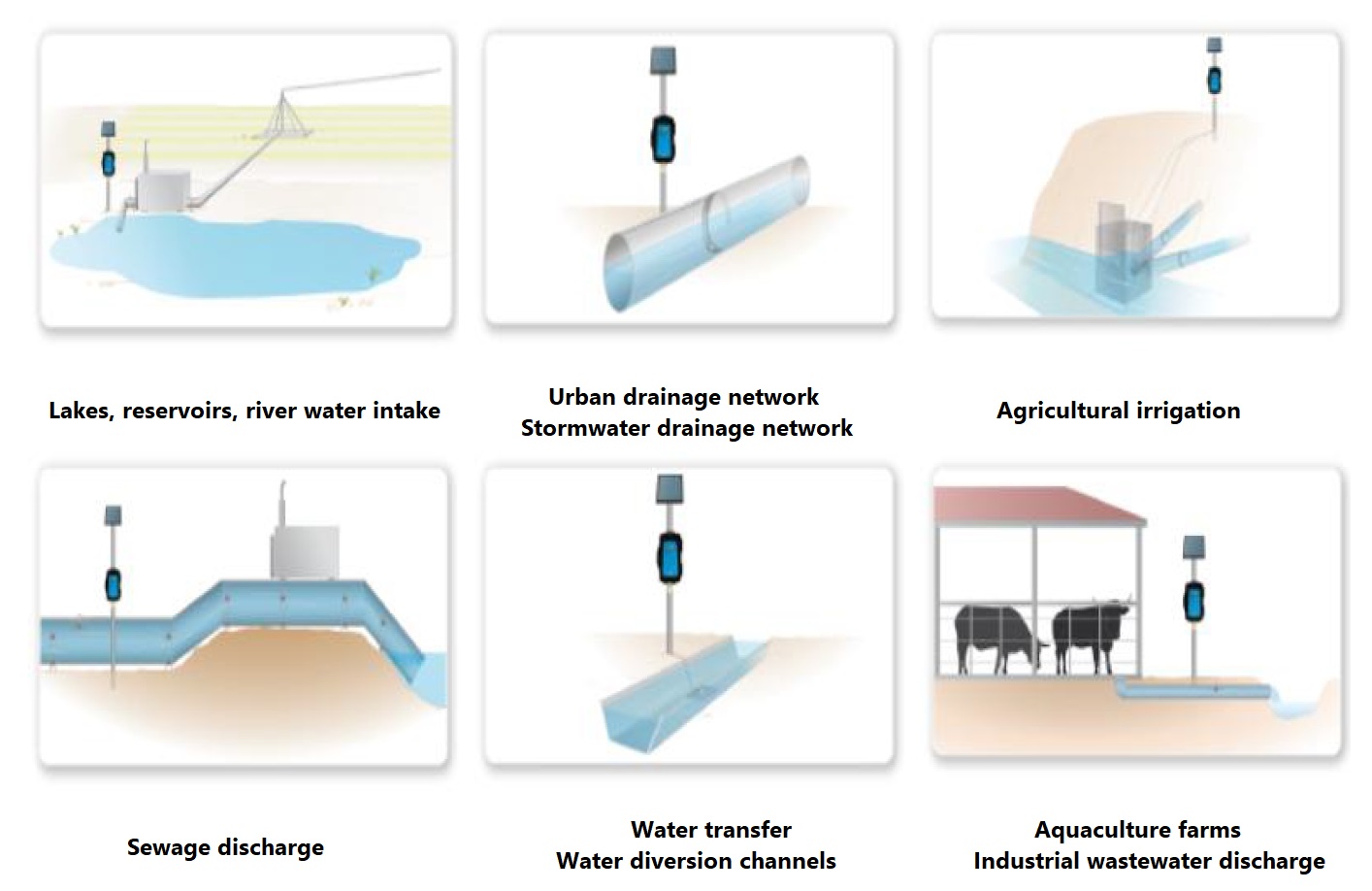

Aplicações

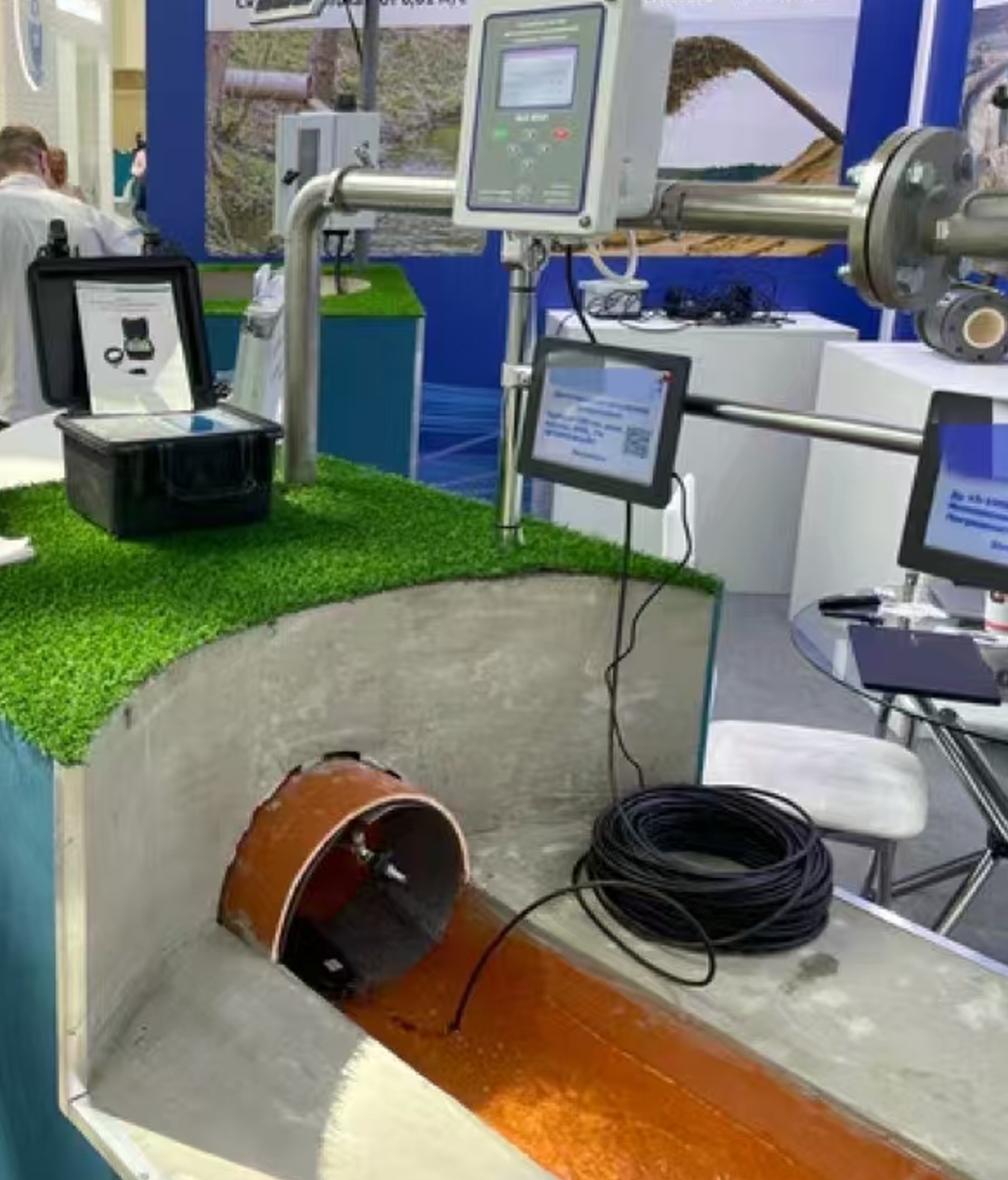

Fotos do Site
