O que é um medidor de vazão Coriolis e como ele funciona?


A medição da vazão de vários fluidos é parte integrante da indústria de petróleo e gás. Existem vários tipos de dispositivos que são usados para essa finalidade e o medidor de vazão Coriolis é um deles. Ele ganhou popularidade nos últimos anos como uma ferramenta para medir a vazão de líquidos e gases para os fabricantes e usuários de skids de petróleo e gás, também ótima opção usada como medidor de vazão de fluidos de alta viscosidade .
Os medidores de vazão Coreolis incorrem em um custo inicial mais alto quando comparados a outros tipos de medidores de vazão. No entanto, fatores como sua precisão e velocidade de medição, capacidade de capturar leituras de massa em vez de apenas volume, e os subsequentes custos de manutenção mais baixos, todos trabalham a seu favor.

O que é o medidor de vazão Coriolis?

Também conhecido como medidor de fluxo de massa ou medidor de fluxo inercial, este dispositivo funciona com base no princípio da inércia gerada por um fluido enquanto flui através de um tubo oscilante. Essa força de inércia resulta na torção do tubo, proporcionalmente à vazão mássica. O grau dessa torção ou distorção é capturado pelos sensores no dispositivo e um sinal de fluxo linear é dado como saída.

Trabalho de um medidor Coriolis

Os projetos anteriores do medidor de vazão Coriolis consistiam em um único tubo que tinha a forma de uma curva. No entanto, devido à finura da parede deste tubo, houve problemas com a vibração. Nos modelos modernos, esse problema foi eliminado pela incorporação de dois tubos que resultam em uma parede mais espessa. Além disso, o design modificado requer uma quantidade menor de energia e ainda possui alta durabilidade. Existem várias formas e estilos de tubos disponíveis no mercado, cada um adequado para aplicações específicas. Todos eles são altamente precisos e de baixa manutenção.
Nesse projeto, os tubos são vibrados em direções opostas usando bobinas magnéticas montadas nas seções de entrada e saída de ambos os tubos. Esses conjuntos de bobinas magnéticas funcionam como sensores. Quando um campo magnético é gerado por esses ímãs, as bobinas que passam pelo campo criam ondas senoidais. Na condição ociosa, quando não há fluido fluindo através dos tubos, as ondas senoidais de entrada e saída estão em fase.
E quando há fluxo de fluido, os tubos torcem causando uma mudança de fase nas ondas senoidais. Essa torção é proporcional à massa do fluido que flui e os sensores capturam essa leitura de mudança de fase. A mudança de fase é igual à diferença de tempo entre as ondas senoidais e essa leitura fornece a vazão mássica.

Profissionais do medidor de vazão Coriolis

Há várias vantagens do medidor Coriolis Flow em relação a outros tipos de medidores de vazão. Alguns deles são listados abaixo.

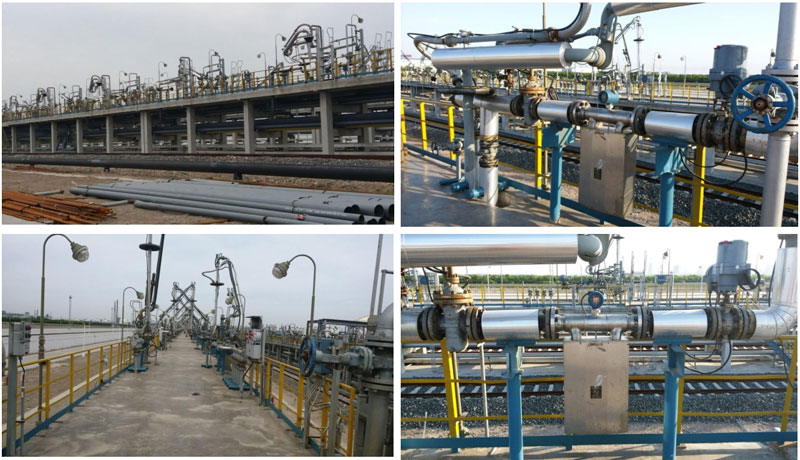

A característica crucial deste tipo de medidor de vazão é que é o mais preciso de todos os medidores de vazão disponíveis. Esses medidores de vazão são de baixa manutenção, pois não possuem peças móveis que possam causar desgaste. Eles também raramente exigem calibração. Como eles medem o fluxo de massa em vez de apenas o volume dos fluidos, eles são adequados para medir a taxa de fluxo de materiais vendidos em peso e não em volume. E no setor de petróleo e gás, o valor de produtos como o petróleo é medido por unidades de aquecimento (como o BTU), tornando o medidor de vazão Coriolis o dispositivo de escolha para calcular a vazão de tais materiais. O medidor de vazão mássica fornece medições precisas de fluidos e não é afetado pelas mudanças de temperatura, pressão e velocidade do fluxo. Isso o torna excelente para medir a vazão de gases que são mais propensos a serem afetados pelas alterações mencionadas acima. É por esse motivo que os medidores de vazão Coriolis ganharam força no setor de petróleo e gás.
