Medidor de vazão Tri-Clamp

2025/06/05

Um medidor de vazão Tri-Clamp refere-se a qualquer tipo de medidor de vazão que utilize conexões Tri-Clamp — um tipo de conexão higiênica e de liberação rápida, comum em indústrias onde a limpeza e a fácil manutenção são cruciais. O Tri-Clamp, também conhecido como Tri-Clover, é amplamente utilizado nas indústrias de alimentos e bebidas, farmacêutica e biotecnológica devido ao seu design suave e sem frestas, que impede o crescimento bacteriano e permite fácil limpeza e esterilização.

Benefícios das conexões Tri-Clamp para medidores de vazão

As principais vantagens dos acessórios Tri-Clamp incluem:

Projeto Sanitário:
Ideal para processos de limpeza no local (CIP) e esterilização no local (SIP). Por exemplo, medições de vazão de leite, iogurte e óleo comestível exigem conexões de grampo para facilitar a desmontagem e a limpeza.

Instalação sem ferramentas: fácil de montar e desmontar sem ferramentas especiais.

Resistente a vazamentos: Alto desempenho de vedação com juntas apropriadas.

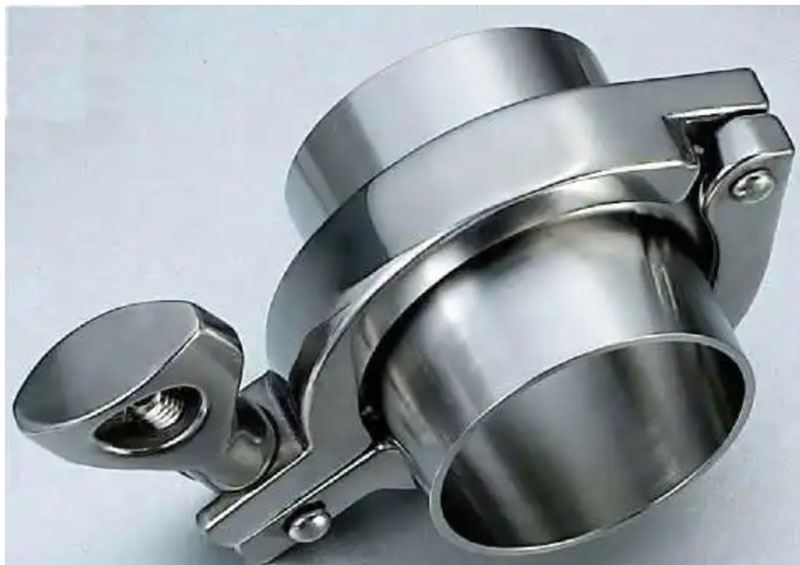

Silverinstruments.com fornece conjuntos completos de acessórios tri-clamp

Tamanhos padronizados:
Compatível com tubulações sanitárias e equipamentos de processo em todo o mundo. A Silverinstrumentants.com normalmente fornece conjuntos completos de acessórios tri-clamp, eliminando o incômodo de os clientes procurarem por eles. Esses benefícios fazem dos medidores de vazão Tri-Clamp a melhor escolha em sistemas de processo higiênicos. As conexões Tri-clamp incluem flange sanitária, ponteira soldada para tubos + tri-clamp + junta.

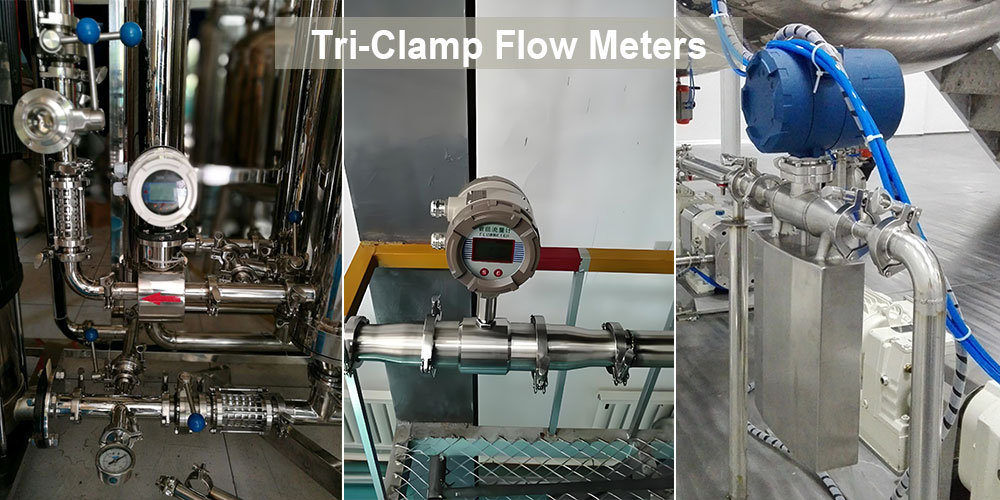

Tipos de medidores de vazão Tri-Clamp

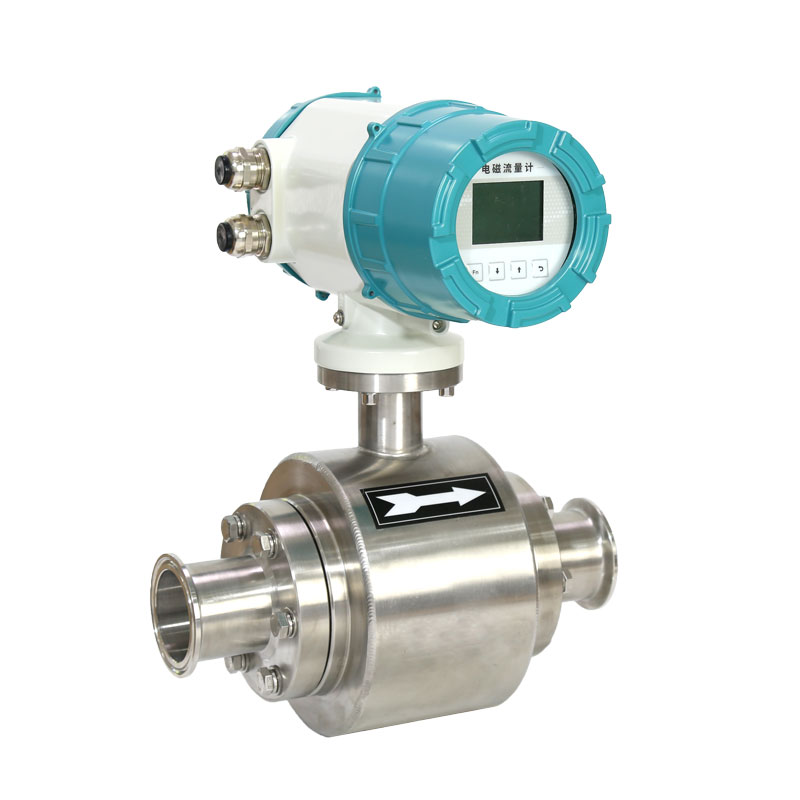

1. Medidores de vazão eletromagnéticos de três garras (Magmeters)

Medidores de vazão eletromagnéticos utilizam a Lei de Faraday para medir fluidos condutivos, como sucos, leite, laticínios e água potável. Com design sanitário Tri-Clamp, esses sensores de vazão sanitários são perfeitos para alimentos líquidos, bebidas e fluidos CIP. Os medidores de vazão magnéticos Tri-Clamp são perfeitos para alimentos líquidos, bebidas e assim por diante.

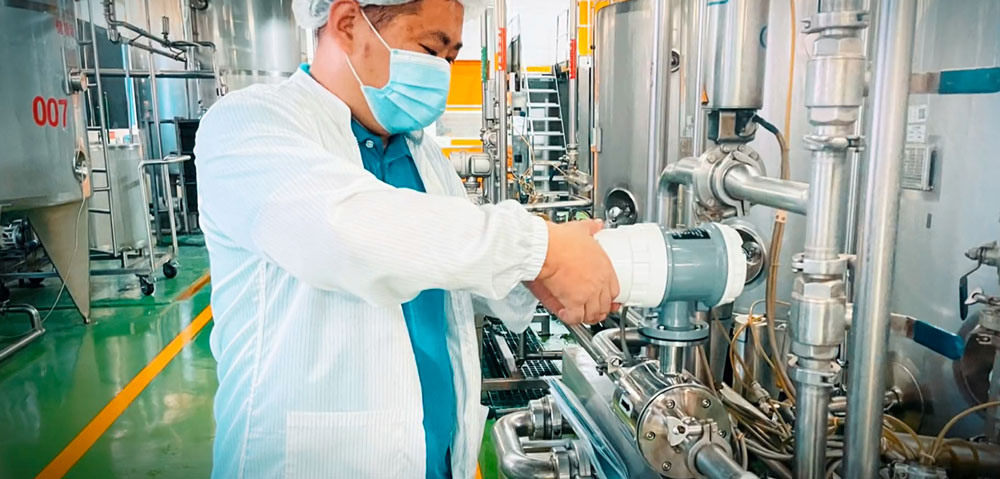

tri-clamp flow meters for hygienic process systems

Medidores de vazão tri-clamp para sistema de processo higiênico

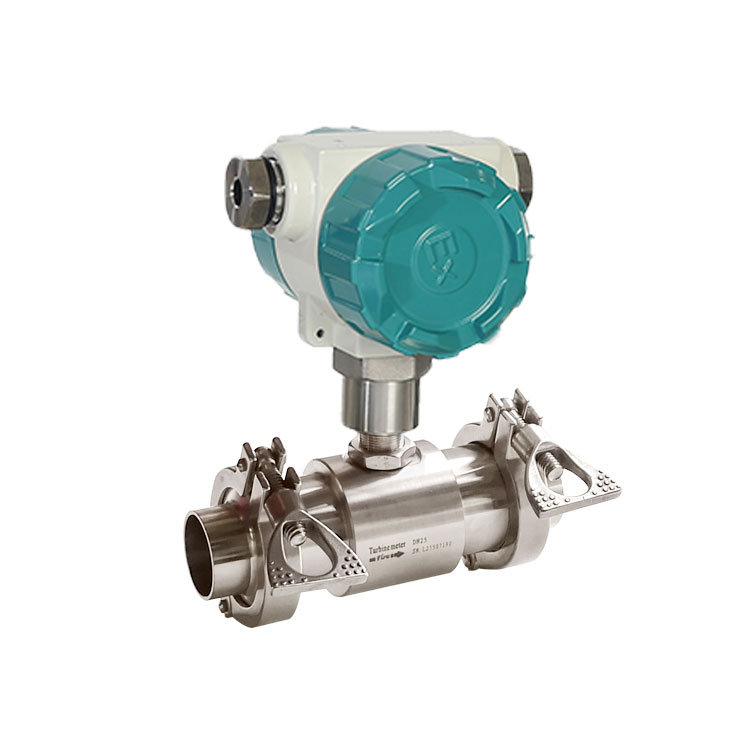

2. Medidores de vazão de turbina Tri-clamp

Medidores de turbina medem a vazão com base na velocidade de rotação da turbina no fluxo de fluido. Quando equipados com terminais Tri-Clamp, são adequados para líquidos de baixa viscosidade, como água, água deionizada, óleo comestível, óleo de girassol, óleo vegetal, cerveja ou solventes em ambientes higiênicos.

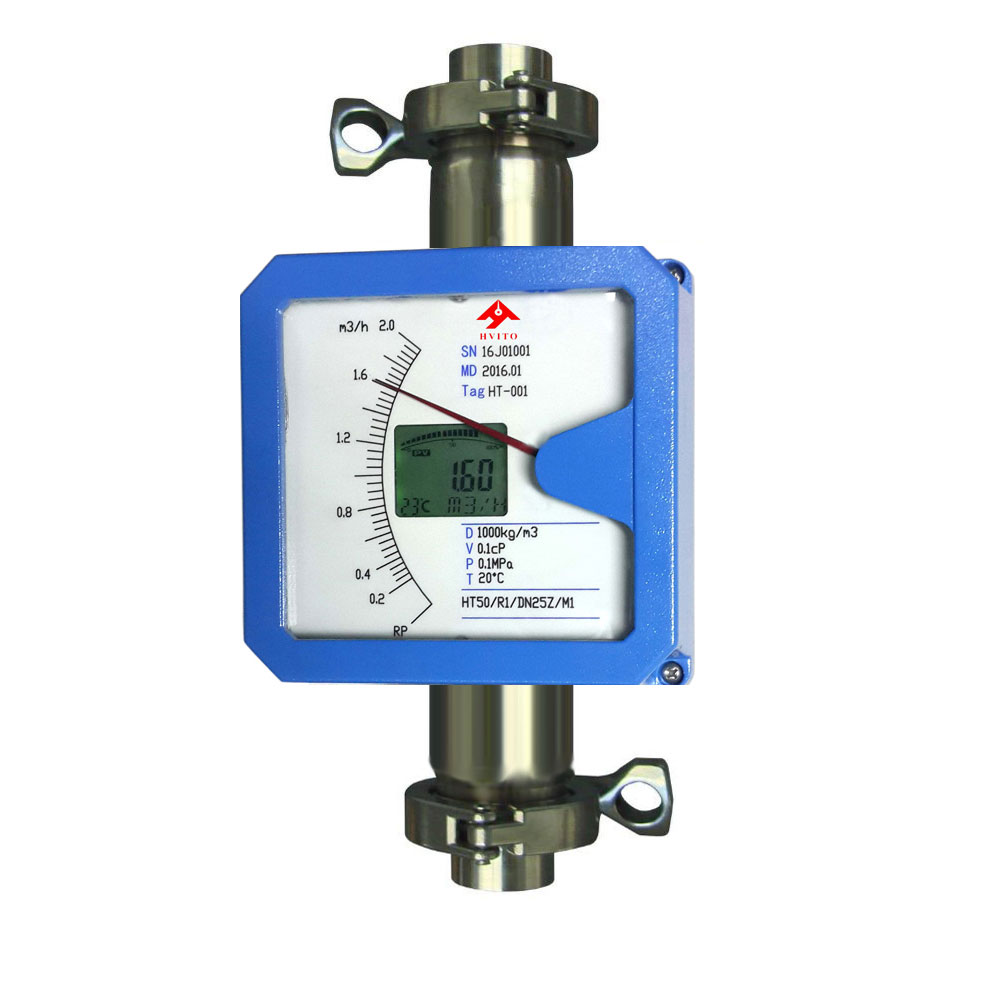

3. Rotâmetros de tubo metálico (medidores de vazão de área variável)

variable area flow meters with tri-camp fittings

Estes medidores de vazão VA medem a vazão usando uma boia que se move dentro de um tubo metálico cônico. Embora menos comuns em instalações sanitárias, existem opções Tri-Clamp para indicação de vazão de baixa manutenção em linhas de serviços públicos. O rotâmetro sanitário pode medir leite, suco, vinagre, água RO, água deionizada e assim por diante.

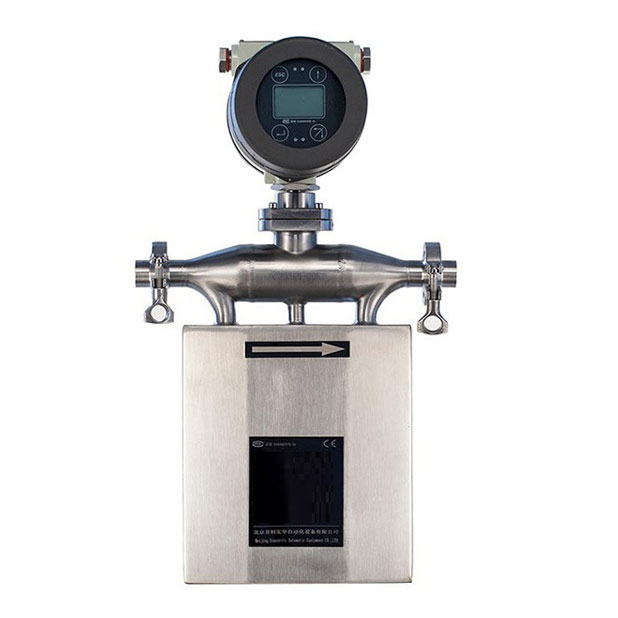

4. Medidores de vazão mássica Coriolis higiênicos

Os medidores Coriolis medem diretamente a vazão mássica e a densidade usando o efeito Coriolis. Os medidores Coriolis Tri-Clamp são ideais para fluidos de alto valor, como xaropes, ingredientes farmacêuticos e produtos viscosos, oferecendo alta precisão e compatibilidade higiênica. Por exemplo, medindo a vazão de melaço, chocolate, iogurte e geleia.

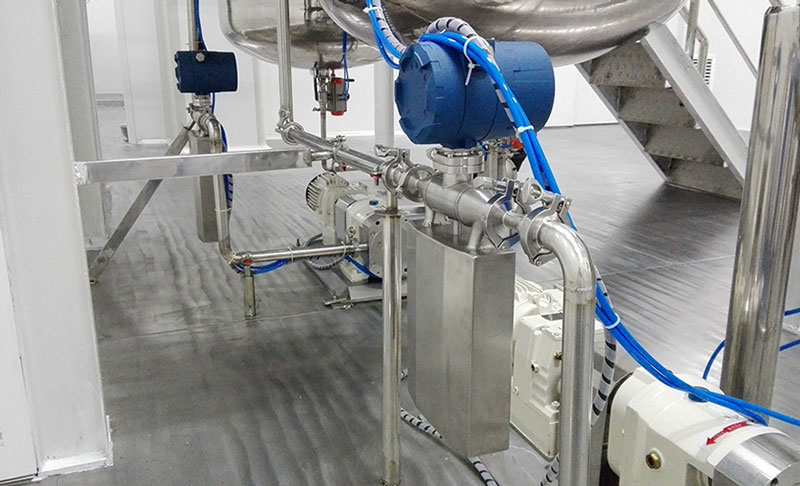

Medidor de vazão mássica Coriolis sanitário para indústria alimentícia

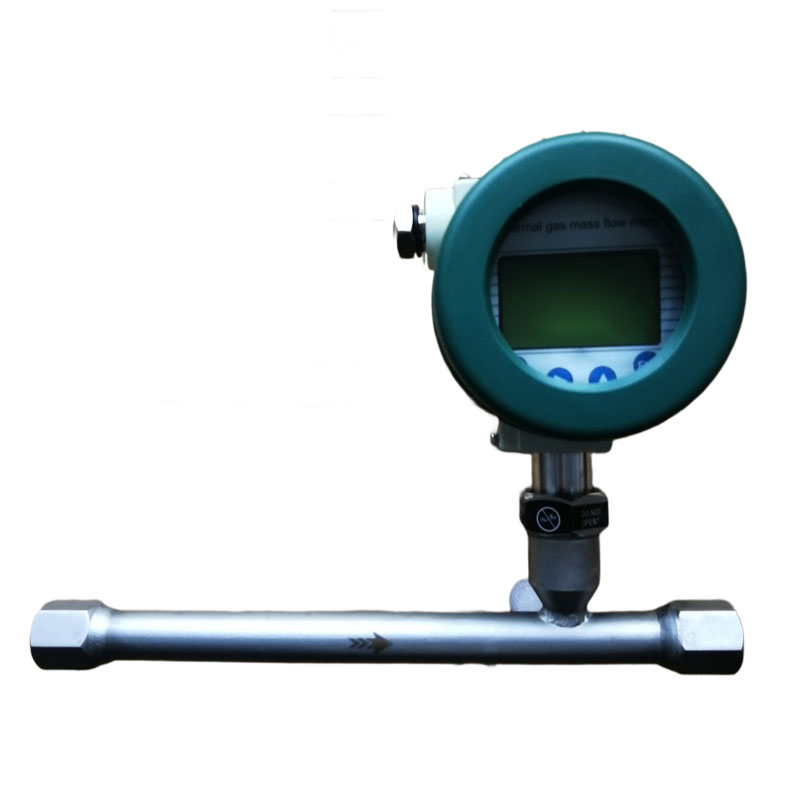

5. Medidores de vazão mássica térmica

Eles medem o fluxo de massa de gases com base na dissipação de calor. Com montagem Tri-Clamp, são usados na medição de gases de fermentação ou no fornecimento de gases limpos em ambientes biotecnológicos ou farmacêuticos.

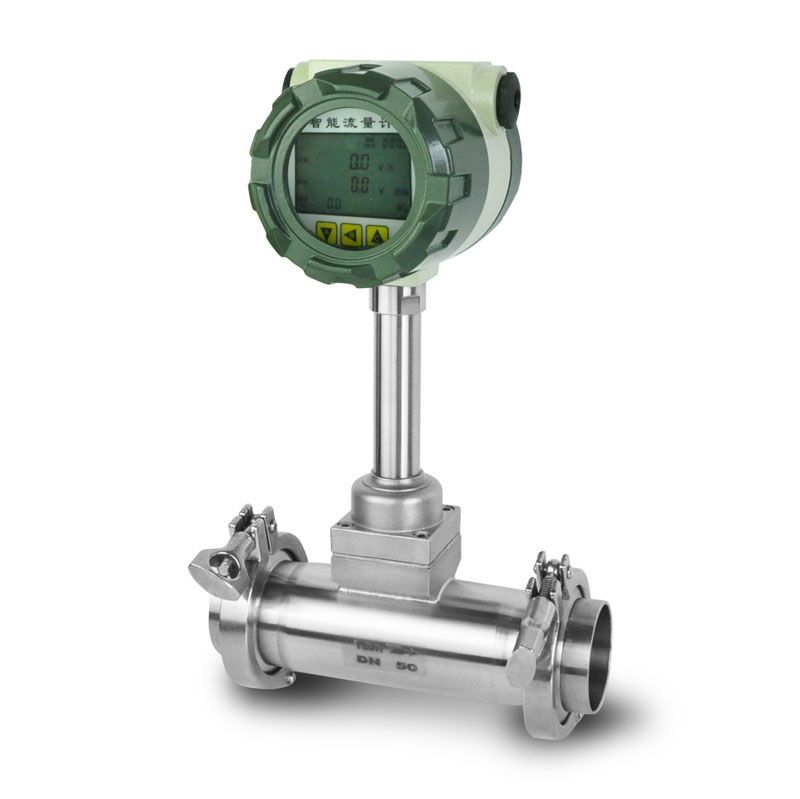

6. Medidores de vazão Vortex Tri-clamp

Os medidores de vazão de vórtice detectam vórtices lançados por um corpo sifão na corrente de fluxo. Os medidores de vórtice Tri-Clamp são adequados para aplicações de vapor, gás e líquidos limpos em ambientes sanitários onde uma precisão moderada é aceitável.

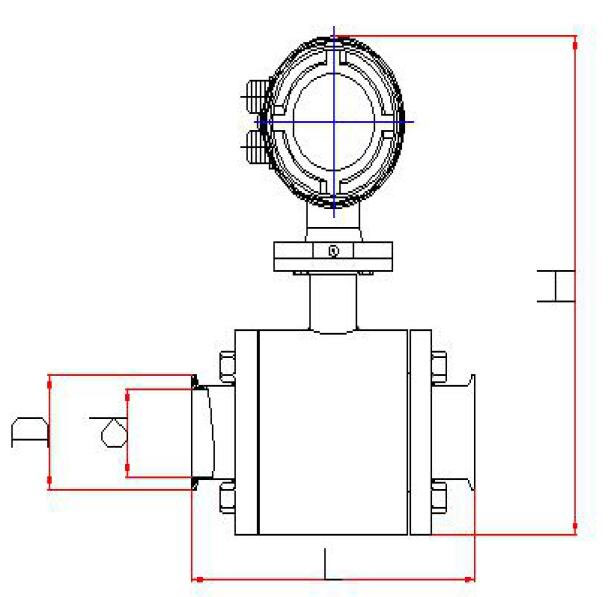

Tamanho da conexão Tri-clamp

Size (mm)	Size(inch)	d(mm)	D(mm)
DN15	1/2 inch	12.7	34
DN20	3/4 inch	17.2	34
DN25	1 inch	22.6	50.5
DN32	1.2 inch	33.7	50.5
DN40	1.5 inch	37.6	64
DN50	2 inch	48.6	64
DN65	2.5 inch	60.3	77.5
DN80	3 inch	72.9	91
DN100	4 inch	97.6	119

Silverinstruments.com oferece vários tipos de medidores de vazão tri-clamp

Os medidores de vazão Tri-Clamp combinam medição de vazão precisa com conexões higiênicas e fáceis de usar. Oferecendo uma ampla gama de tecnologias de vazão na configuração Tri-Clamp, eles oferecem soluções flexíveis para indústrias que exigem limpeza e desempenho. Seja medindo leite, cerveja, oxigênio ou ingredientes farmacêuticos, há um medidor de vazão Tri-Clamp para atender às suas necessidades.

O vídeo a seguir pode fornecer mais informações sobre o medidor de vazão tri-clamp e como instalá-lo especificamente.
