O que é um medidor de vazão SCCM?
Um medidor de vazão SCCM é um instrumento de precisão usado para medir vazões muito pequenas de gás ou ar, normalmente expressas em SCCM (centímetros cúbicos padrão por minuto), como 2 sccm, 10 sccm ou 20
ml/min . O termo "padrão" significa que a vazão é referenciada a condições específicas de temperatura e pressão, geralmente 0 °C e 1 atm, permitindo leituras consistentes e comparáveis em diferentes aplicações. Para obter mais informações sobre condições de gás padrão e reais, consulte este artigo:
[m³/h vs Nm³/h vs Sm³/h: O Guia Definitivo para Unidades de Vazão de Gás] .

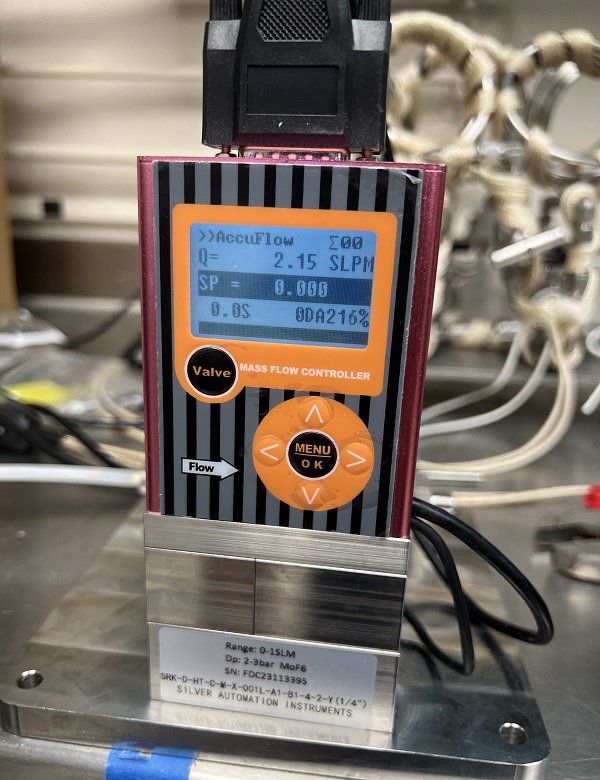

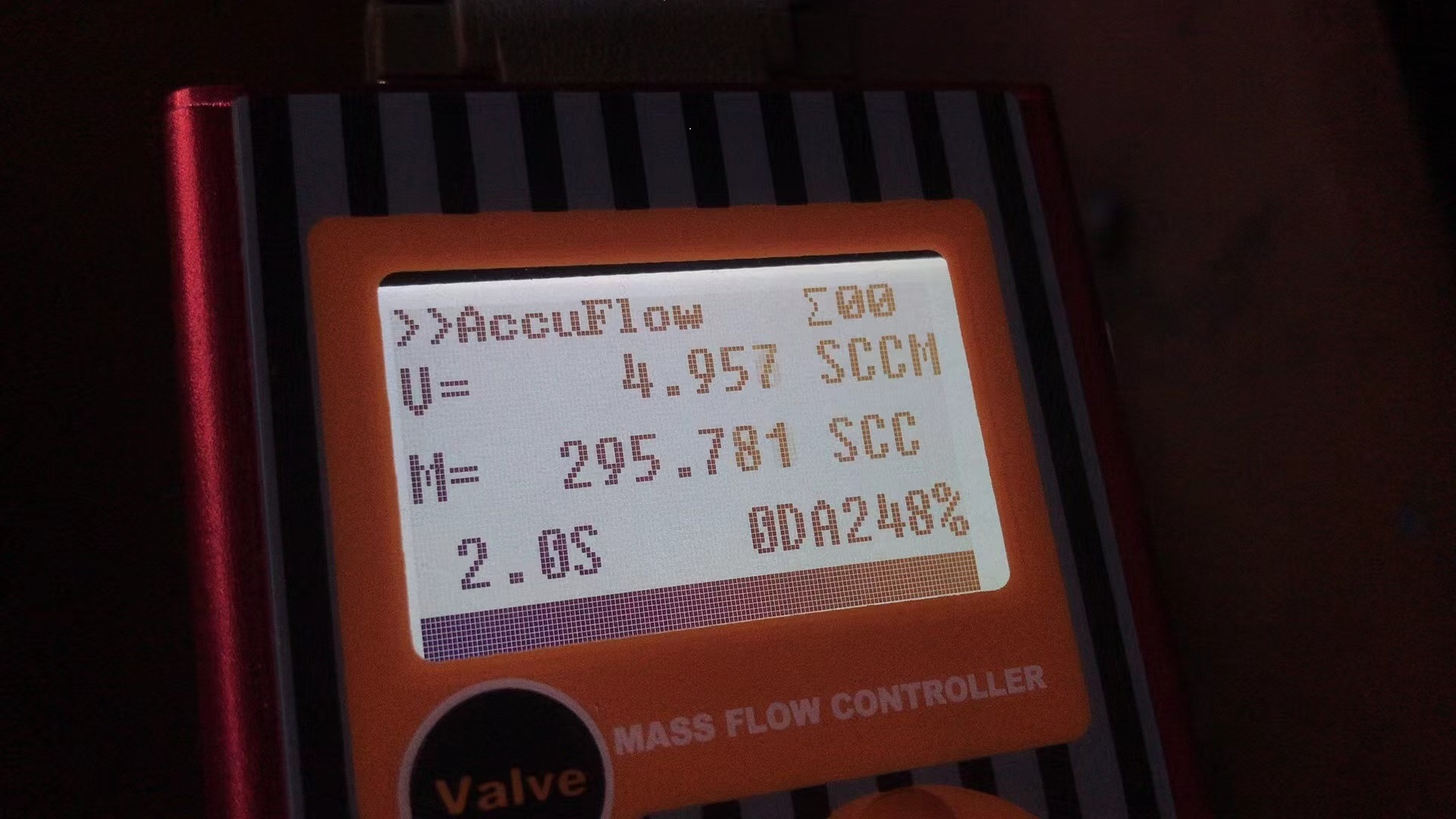

Unidade de fluxo sccm micro medidor de fluxo de gás
Ao contrário
dos medidores de vazão de gás industriais típicos, que lidam com grandes volumes de gás (com unidades de vazão como MMscfd, GPM ou m³/h), os medidores de vazão SCCM são projetados para medições de microvazões de gás. Eles são amplamente utilizados em indústrias onde o controle preciso do gás é crucial — como na fabricação de semicondutores, pesquisa laboratorial, produção de dispositivos médicos, detecção de vazamentos de gás e instrumentação analítica. Mesmo a menor variação na vazão de gás pode afetar significativamente a qualidade do processo e o rendimento do produto nesses setores.
Por que a medição de fluxo do SCCM é importante
Como funcionam os medidores de vazão SCCM
Os medidores de vazão SCCM podem ser baseados em diferentes princípios de medição. Os dois tipos mais comuns são os medidores de vazão mássica térmica e os medidores de vazão por pressão diferencial.
Um medidor de vazão mássica microtérmico mede o fluxo de gás com base na transferência de calor. Dentro do sensor, um pequeno aquecedor aquece parte do fluxo de gás, e sensores de temperatura monitoram a rapidez com que o calor é dissipado pelo gás. Quanto mais rápido o gás se move, mais calor é removido.
Como esse método depende das propriedades térmicas do gás, ele mede a vazão mássica diretamente, sem a necessidade de compensação de temperatura ou pressão. Isso o torna ideal para aplicações em que a composição do gás e as condições de operação são estáveis.

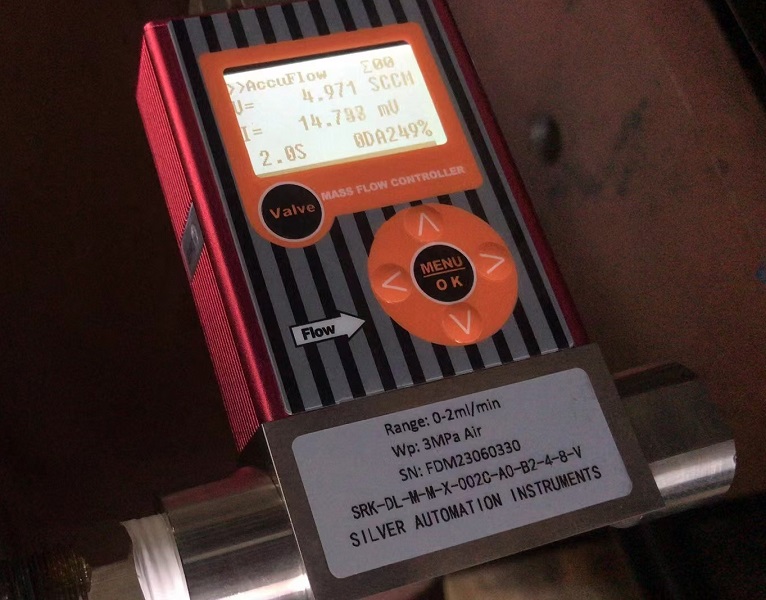

Os micromedidores de vazão térmica com unidades de vazão em ml/min são especialmente adequados para medições de gases em baixa pressão e baixo fluxo, oferecendo alta precisão, excelente repetibilidade e tempo de resposta rápido.
Outra abordagem comum é o medidor de vazão por pressão diferencial (DP). Ele funciona colocando uma restrição (como um orifício ou elemento de fluxo laminar) no caminho do gás. À medida que o gás flui através da restrição, cria uma queda de pressão proporcional à vazão.
Ao medir essa diferença de pressão e conhecendo a densidade do gás, o sistema pode calcular a vazão volumétrica ou mássica. Para medições de microfluxo em unidades SCCM, o elemento DP deve ser cuidadosamente projetado para criar diferenças de pressão mensuráveis mesmo em vazões muito baixas.
Os medidores SCCM baseados em DP são conhecidos por seu desempenho robusto e compatibilidade com diversos gases, mas normalmente exigem correção de temperatura e pressão para manter alta precisão.
Aplicações dos medidores de vazão SCCM
Os medidores de vazão SCCM são ferramentas essenciais em qualquer processo que envolva controle preciso de gases. Algumas aplicações típicas incluem:
- Fabricação de semicondutores e eletrônicos
Utilizado para controlar gases de arraste, gases de deposição e sistemas de gravação a plasma. A precisão do SCCM garante uma produção estável de wafers e qualidade consistente.
Em laboratórios de P&D, os cientistas utilizam medidores de vazão SCCM para estudos de cromatografia gasosa, espectroscopia e cinética de reações, onde é necessária uma dosagem precisa de gás.
- Indústria Farmacêutica e Biotecnologia
Eles regulam o fornecimento de gás em fermentadores, biorreatores ou câmaras de esterilização, mantendo as condições ideais de crescimento ou reação.
- Equipamentos ambientais e analíticos
Os medidores de vazão SCCM auxiliam no monitoramento da amostragem de ar, sistemas de calibração de gases e análise de emissões, garantindo que os gases traço sejam medidos corretamente.
- Dispositivos médicos e de ciências da vida
Em aplicações como terapia respiratória, anestesia e sistemas de mistura de gases, o controle em nível SCCM garante a segurança do paciente e a precisão do equipamento.
Importância da Precisão e Estabilidade
Os medidores de vazão SCCM devem oferecer precisão excepcional, geralmente dentro de ±1% da leitura ou melhor. Sensibilidade e estabilidade do zero também são críticas — mesmo pequenas variações podem causar erros significativos em operações de longo prazo.
Em sistemas de manufatura automatizados, os medidores de vazão SCCM geralmente se integram com saídas de 4-20mA, RS485 MODBUS ou displays digitais. Isso permite monitoramento em tempo real, registro de dados e controle em malha fechada, garantindo que o fluxo de gás permaneça dentro de especificações rigorosas.
Alguns modelos avançados permitem que os usuários definam uma densidade de gás fixa para converter a vazão volumétrica em vazão mássica (por exemplo, kg/h ou lb/min). No entanto, se a densidade do gás mudar devido a variações de pressão ou temperatura, a leitura pode deixar de ser precisa. Por esse motivo, os medidores de vazão mássica térmica, que medem a vazão mássica inerentemente, são preferidos para aplicações críticas de microfluxo.
Como escolher o medidor de vazão SCCM correto
Ao selecionar um medidor de vazão SCCM, os engenheiros devem considerar diversos fatores:
Faixa de Vazão – O instrumento deve abranger a faixa de vazão desejada (por exemplo, 0–10 SCCM, 0–500 SCCM) com precisão suficiente.
Tipo de gás – Alguns medidores são específicos para um determinado gás, enquanto outros podem ser calibrados para vários gases.
Condições de operação – Pressão, temperatura e umidade podem afetar o desempenho.
Saída de sinal – Escolha entre analógica (4–20 mA) ou digital (MODBUS, RS485 ou USB) com base no seu sistema de controle. Mais informações sobre a configuração MODBUS RUT do medidor de vazão SCCM.
Medidor de vazão de gás micro SCCM MODBUS RTU Instalação e tempo de resposta – Aplicações de microfluxo geralmente exigem resposta rápida e tamanho compacto.

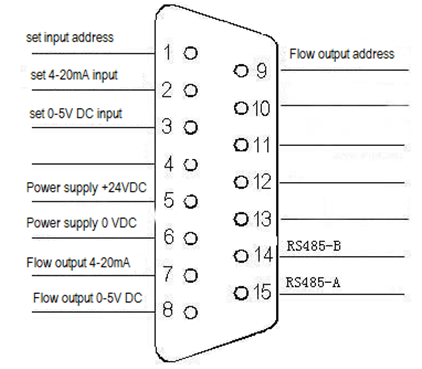

Medidor de vazão de gás micro SCCM - Fiação
Diretrizes para o uso e instalação adequados de medidores de vazão de gás SCCM
1. Instalação de filtros
Para garantir medições precisas e proteger o medidor de vazão, o gás deve estar limpo e livre de poeira, líquidos e óleo. Se necessário, instale um filtro adequado. Ao conectar um cilindro de gás à saída do medidor de vazão, recomenda-se adicionar uma válvula de retenção na saída para evitar o refluxo, que pode danificar o medidor.
2. Manuseio de Gases Corrosivos
Os canais dos medidores de vazão são construídos com materiais resistentes à corrosão, como aço inoxidável SUS 316L (00Cr17Ni14Mo2), aço inoxidável SUS 417J1 (00Cr30Mo2) e borracha fluorada. Esses medidores podem lidar com gases moderadamente corrosivos e solventes orgânicos, desde que o sistema do usuário esteja limpo, apresente baixa taxa de vazamento e receba manutenção adequada. Para gases corrosivos específicos, todos os materiais de vedação devem ser ajustados de acordo. Sempre especifique o tipo de gás ao fazer o pedido.
3. Posição de Instalação
Embora seja recomendável instalar o controlador em uma superfície nivelada, o dispositivo não é muito sensível à orientação e pode ser instalado em diversas posições. Caso ocorra um desvio do ponto zero quando o medidor de vazão for instalado em um ângulo não horizontal, o ponto zero poderá ser ajustado após a instalação.
4. Vedação da válvula
A válvula interna do controlador de fluxo funciona como uma válvula reguladora, não como uma válvula de bloqueio. Os usuários devem instalar uma válvula de bloqueio separada tanto na entrada quanto na saída, especialmente ao manusear gases corrosivos, para garantir a segurança operacional. Após uso prolongado, uma taxa de vazamento da válvula de até 2% da escala completa (EC) é considerada normal. Se o vazamento exceder esse valor, é necessária manutenção.
5. Calibração e Conversão de Gás
Os medidores de vazão são normalmente calibrados com nitrogênio (N₂). Para aplicações que requerem calibração com outros gases, isso deve ser especificado no momento do pedido. Os usuários podem converter as leituras para diferentes gases usando o fator de conversão fornecido no apêndice para garantir medições precisas.
Apêndice: Fator de conversão de vazão de gás .
Conclusão
Um medidor de vazão SCCM desempenha um papel vital em indústrias modernas que dependem do controle preciso do fluxo de gás. Seja na deposição de filmes finos em semicondutores, na realização de pesquisas químicas sensíveis ou na dosagem precisa de gases em equipamentos médicos, esses instrumentos garantem estabilidade, eficiência e qualidade.
Ao compreender seus princípios de funcionamento — particularmente os tipos de massa térmica e pressão diferencial — os usuários podem selecionar o medidor de vazão SCCM mais adequado para seu processo. Em qualquer aplicação onde fluxos de gás mínimos são importantes, um medidor de vazão SCCM preciso não é apenas uma ferramenta — é o coração da gestão precisa de gases.

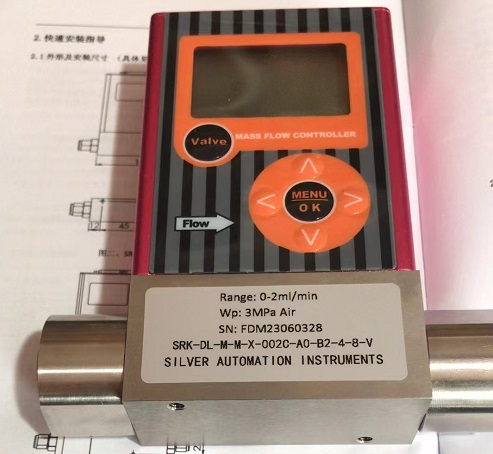

O vídeo abaixo demonstra o funcionamento do nosso medidor de vazão SCCM:
Controle de fluxo de gás de precisão facilitado com o controlador de fluxo de massa da série SRK-DLO controlador de fluxo de massa da série SRK-DL para gases é um dispositivo excepcional criado para gerenciar e medir com precisão a vazão de gás...
Medidor de vazão/controlador de vazão pequeno com princípio de Coriolis, medidor de vazão mássica de alta precisão para gás, líquido e vapor. Pode detectar vazões de 40 g/h ou até menores.
