No mundo do processamento industrial e da gestão de energia, a
medição precisa do fluxo de gás é fundamental. Ao especificar ou operar um medidor de vazão de gás, você encontrará três unidades comuns de vazão volumétrica: m³/h, Nm³/h e Sm³/h. Embora possam parecer semelhantes, representam conceitos fundamentalmente diferentes. Confundi-las pode levar a erros significativos no controle de processos, na contabilização de custos e no cumprimento das normas de segurança.
Então, qual é a diferença e por que ela é tão importante?
Este guia explicará essas unidades da maneira mais simples possível, usando uma analogia clara para tornar o conceito intuitivo. Ao final, você entenderá exatamente o que cada unidade significa e quando usá-la, garantindo que você possa selecionar e operar seus instrumentos de medição de fluxo de gás com confiança.
O problema fundamental: por que o volume de gás é um "alvo móvel"
Antes de definirmos as unidades, precisamos entender um princípio básico da física:
o volume de um gás não é uma propriedade fixa . Ele varia drasticamente com as mudanças de temperatura e pressão.
Imagine que você tem um simples balão de festa.
- Se você levar o balão de um ambiente quente para o frio do lado de fora, ele irá murchar.
- Se você levar esse balão frio de volta para um quarto quente, ele irá expandir.
- Se você apertar o balão (aumentar sua pressão), seu volume diminuirá.
A quantidade de ar — o número de moléculas de ar (ou seja, a massa) — dentro do balão nunca mudava. No entanto, seu volume era uma variável constante, dependendo do ambiente.
O gás que flui por uma tubulação industrial comporta-se exatamente da mesma maneira. Geralmente está quente e sob pressão. Simplesmente indicar seu volume sem mencionar sua temperatura e pressão é uma informação incompleta e, muitas vezes, enganosa. É para resolver esse problema que foram criadas as unidades padronizadas.
Uma definição clara de cada unidade.
Vamos usar nossa analogia do balão para entender cada uma das três unidades comuns de fluxo de gás.
m³/h (Metros Cúbicos Reais por Hora) – “O que você vê”
- Definição: m³/h, frequentemente escrito como Am³/h (onde "A" significa "Real"), representa o volume real de gás que passa pelo medidor nas condições reais do processo . É uma medição direta do volume de gás dentro da tubulação naquele exato momento, sob aquela temperatura e pressão de operação específicas.
- Analogia do balão: m³ /h é como medir o tamanho do balão neste exato momento, dentro da fábrica quente e pressurizada onde ele está sendo usado. É o volume físico real que o gás ocupa naquele instante.
- Significado e Limitações: Esta é uma medição "o que você vê é o que você obtém". Embora descreva com precisão o volume no tubo, não é útil para comparar quantidades de gás. Por exemplo, 100 m³/h de ar comprimido a 7 bar de pressão contêm oito vezes mais moléculas de ar (massa) do que 100 m³/h de ar à pressão atmosférica. Portanto, usar m³/h para faturamento ou cálculos de eficiência não é confiável sem também informar a temperatura e a pressão em tempo real.
Nm³/h (metros cúbicos normais por hora) – “O padrão europeu”
Medidor de vazão com Nm³/h
- Definição: Nm³/h significa Metro Cúbico Normal por Hora. Esta não é uma medida do volume real no tubo; é uma medida padronizada da quantidade (massa) do gás. Ela responde à pergunta: "Se eu pegasse o gás que flui pelo meu tubo e o trouxesse a um conjunto de condições 'normais' universalmente aceitas, que volume ele ocuparia?"
- Essas " Condições Normais " são definidas internacionalmente por normas como a DIN 1343 e a ISO 2533 da seguinte forma:
Temperatura: 20°C
Pressão: 1,01325 bar absoluto (1 atmosfera) - Analogia do Balão: Nm³/h é como pegar um balão quente e pressurizado do chão da fábrica, colocá-lo em uma sala de referência especial a 20°C e pressão padrão ao nível do mar e então medir seu tamanho. Não importa qual fosse seu tamanho na fábrica, se ele contiver a mesma quantidade de moléculas de ar, seu tamanho nesta sala fria e padrão será sempre o mesmo.
- Significado e valor: Nm³/h é uma medida da massa do gás, expressa em volume. Por utilizar uma base fixa e universal, permite comparações justas e precisas. É a unidade padrão para a maioria das medições de gases em contextos científicos e industriais na Europa e em muitas outras partes do mundo.
Sm³/h (Metros Cúbicos Padrão por Hora) – “O Padrão Americano e Industrial”
- Definição : Sm³/h significa Metro Cúbico Padrão por Hora. Conceitualmente, é exatamente o mesmo que Nm³/h — é uma medida padronizada da quantidade (massa) do gás.
- A única diferença: as condições de referência usadas para "Padrão" são diferentes das condições "Normais". Infelizmente, não existe uma definição universal única para "Condições Padrão", mas uma das mais comuns, particularmente nos Estados Unidos e na indústria de petróleo e gás, é:
Temperatura: 15,6°C (60°F) ou, às vezes, 15°C
Pressão: 1,01325 bar absoluto (1 atmosfera) - Analogia do Balão: Sm³/h é como levar seu balão para uma sala padrão diferente, esta configurada para uma temperatura ambiente mais comum, como 15,6 °C. Como esta sala é mais quente do que a sala "normal" de 0 °C, o mesmo balão (com a mesma massa de ar) se expandirá ligeiramente. Portanto, uma quantidade de gás medida como 100 Sm³/h corresponde à mesma massa que a mesma quantidade de gás medida como aproximadamente 94,5 Nm³/h.
- Significado e valor: Assim como Nm³/h, Sm³/h é uma unidade confiável para faturamento, controle de processos e cálculos de eficiência. O ponto crucial é sempre saber qual base de temperatura e pressão está sendo usada quando você vir o termo "Padrão".
Como os medidores de vazão lidam com essas unidades
Compreender essas unidades é fundamental para escolher a tecnologia de medidor de vazão adequada.

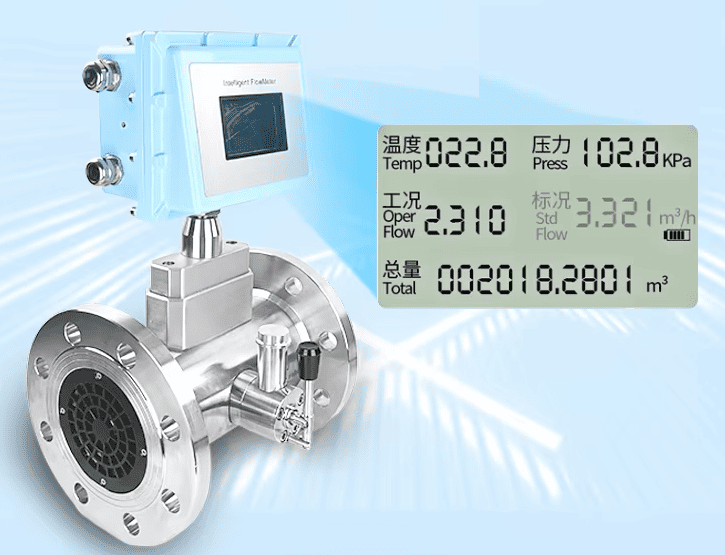

Medidor de vazão para turbina a gás com sensor de temperatura e pressão integrado e computador de vazão para calcular Nm³/h.
- Medidores Volumétricos (ex.: Vortex, Turbina, Engrenagem Oval, Rotâmetro): Esses instrumentos medem inerentemente a velocidade ou o volume real do gás à medida que ele passa, resultando na leitura em m³/h. Para fornecer uma leitura padronizada útil (Nm³/h ou Sm³/h), eles devem ser combinados com transmissores de pressão e temperatura separados e um computador de vazão. O computador de vazão recebe os dados em tempo real dos três instrumentos e realiza um cálculo contínuo para converter o volume real em volume padrão. Os medidores de vazão tipo turbina a gás e vórtice da silverinstruments.com possuem sensores de temperatura e pressão integrados, além de software para cálculo em tempo real da vazão padronizada. Um único medidor fornece múltiplos parâmetros: vazão de trabalho, vazão padronizada, temperatura e pressão.

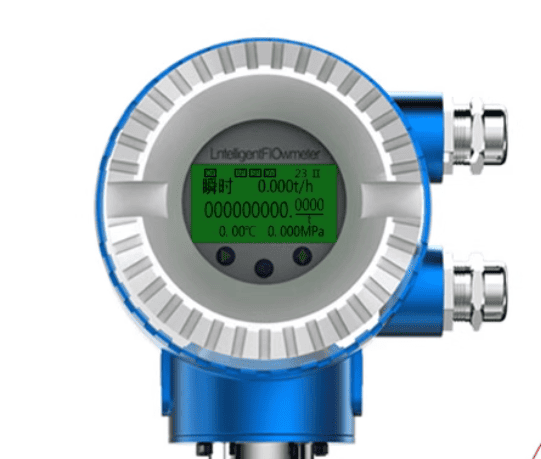

Medidor de vazão tipo vórtice com medição de vazão mássica de vapor
- Medidores de Vazão Mássica (ex.: Massa Térmica, Coriolis): Esses instrumentos são a solução direta para o problema. Eles medem a vazão mássica do gás (ex.: em kg/h) diretamente. Como Nm³/h e Sm³/h também representam a massa, esses medidores podem usar seus microprocessadores integrados para converter com precisão e instantaneamente a leitura de massa na unidade volumétrica padronizada desejada (Nm³/h ou Sm³/h), sem a necessidade de compensação externa. Os medidores de vazão tipo vórtice geralmente são equipados com a capacidade de determinar a vazão mássica de vapor medindo a temperatura e a pressão com uma calculadora integrada.
Tabela de comparação rápida
|
Unit
|
Full Name
|
Reference Conditions
|
What it Measures
|
|
m³/h
|
Actual Cubic Meter per Hour
|
The live process temperature & pressure
|
The "hot/pressurized" volume in the pipe
|
|
Nm³/h
|
Normal Cubic Meter per Hour
|
0°C & 1 atm
|
Standardized quantity/mass (European std.)
|
|
Sm³/h
|
Standard Cubic Meter per Hour
|
15.6°C (60°F) & 1 atm (Common US std.)
|
Standardized quantity/mass (American std.)
|
Compreender a diferença entre unidades de vazão de gás reais e padrão é fundamental para qualquer engenheiro ou técnico. Em resumo:
- m³/h indica qual é o volume de gás dentro do seu tubo neste momento.
- Nm³/h e Sm³/h indicam a quantidade real de gás disponível, fornecendo uma base estável para comparação e cálculo.
Para qualquer aplicação que envolva faturamento, controle de combustão ou relatórios de eficiência, utilize sempre unidades padronizadas. Ao compreender esses conceitos, você poderá selecionar o medidor de vazão de gás mais adequado e garantir que suas medições sejam sempre precisas, comparáveis e relevantes.
Como converter m³/h para Nm³/h ou Sm³/h
O gás é compressível, portanto seu volume depende fortemente da temperatura e da pressão. Isso significa que a mesma quantidade de gás pode apresentar leituras de vazão volumétrica muito diferentes se medida em condições distintas. É por isso que os engenheiros frequentemente distinguem entre metros cúbicos reais por hora (m³/h) e metros cúbicos normalizados ou padrão por hora (Nm³/h ou Sm³/h).
A fórmula de conversão
A fórmula geral para converter o fluxo de gás real em condições padrão baseia-se na lei dos gases ideais:
Onde:
- QN = vazão em condições padrão ou normalizadas (Nm³/h ou Sm³/h)
- QA = vazão real em condições de operação (m³/h)
- PA = pressão absoluta nas condições de operação (bar ou kPa)
- PN = pressão absoluta em condições padrão (ex.: 1,01325 bar)
- TA = temperatura absoluta nas condições de operação (Kelvin)
- TN = temperatura absoluta em condições padrão (ex.: 273,15 K para 0 °C)
Por exemplo, se o gás flui a 50 m³/h a 3 bar(g) e 40 °C, primeiro você converteria 3 bar(g) em pressão absoluta (4 bar abs), depois aplicaria a fórmula para calcular Nm³/h.
Uma aproximação simplificada
Em muitas situações industriais do dia a dia, onde a precisão absoluta não é fundamental, os técnicos frequentemente utilizam um atalho grosseiro:
Este método ignora a temperatura, mas fornece uma estimativa rápida. Por exemplo, 10 m³/h medidos a 5 bar(g) poderiam ser estimados aproximadamente como 50 Nm³/h.
Tabela de conversão de referência rápida
|
Actual Flow m³/h
|
Pressure (bar)
|
Approximate Nm³/h (m³/h × Pressure)
|
|
5
|
1
|
5
|
|
10
|
2
|
20
|
|
15
|
3
|
45
|
|
20
|
4
|
80
|
|
25
|
5
|
125
|
Esta tabela é um guia simples e prático para cálculos rápidos, adequado para verificações preliminares, mas não para faturamento ou transferência de custódia.
