Como escolher um medidor de vazão de biogás?

O biogás é composto principalmente de metano (CH4), dióxido de carbono (CO2) e uma pequena quantidade de hidrogênio (H2), monóxido de carbono (CO) e sulfeto de hidrogênio (H2S).
Ao escolher um medidor de vazão de biogás, é importante considerar os seguintes parâmetros.

Taxa de fluxo de biogás em condições padrão ou reais

A vazão pode ser medida na forma padrão ou real. Na medição da vazão, "N" significa "normal", o que significa que o volume de gás foi ajustado a uma temperatura e pressão padrão ou "normal", geralmente 0,101,325 kPa. A vazão real é o volume real de gás que passa por um medidor de vazão por unidade de tempo, por exemplo, m³/h.
A vazão do biogás pode ser medida usando o medidor de vazão térmico , medidor de vazão de turbina a gás , medidores de vazão de vórtice e medidor de vazão de pressão diferencial, entre outros.
O medidor de vazão térmico ou medidor de vazão de turbina a gás da série SGW-D é adequado para medir a vazão normal, enquanto o medidor de vazão de vórtice ou medidor de vazão de turbina a gás da série SGW-C é adequado para medir a vazão volumétrica do biogás.

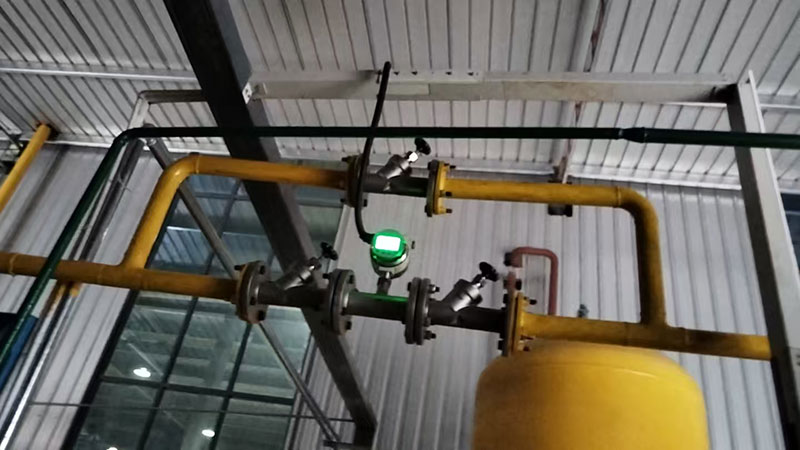

thermal biogas flow meter application
aplicação de medidor de vazão de biogás térmico

Faixa de vazão e tamanho do tubo

Os fabricantes de medidores de vazão de biogás precisam determinar o tamanho do sensor de vazão de gás, que geralmente é determinado pela faixa de vazão e pelo diâmetro da tubulação. O ideal é que o diâmetro do medidor de vazão selecionado e o tamanho da tubulação sejam os mesmos, mas, devido à vazão do biogás, pode ser possível selecionar um medidor de vazão maior ou menor que a tubulação.
Flow meter
sensor size
DN (mm)
25 40 50 80 100 150 200 250 300 400 500 600 700 800 900 1000 1200 1500 2000
Biogas Flow range
(N m3/h)
51 129 206 516 860 1720 3440 5160 7430 13209 20640 29721 40454 52838 66873 82560 118886 185760 330240

Abaixo, listamos a faixa de vazão correspondente do medidor de vazão mássica térmica. Verifique se a sua faixa de vazão está dentro da nossa faixa de vazão.

Conexão de processo do medidor de vazão

Também é importante informar ao fabricante o tipo de conexão de processo que você gostaria que eles utilizassem. Você pode optar por um medidor de vazão de biogás do tipo inserção, flangeado ou até mesmo do tipo wafer.

Aqui listamos algumas conexões de processos para sua referência.

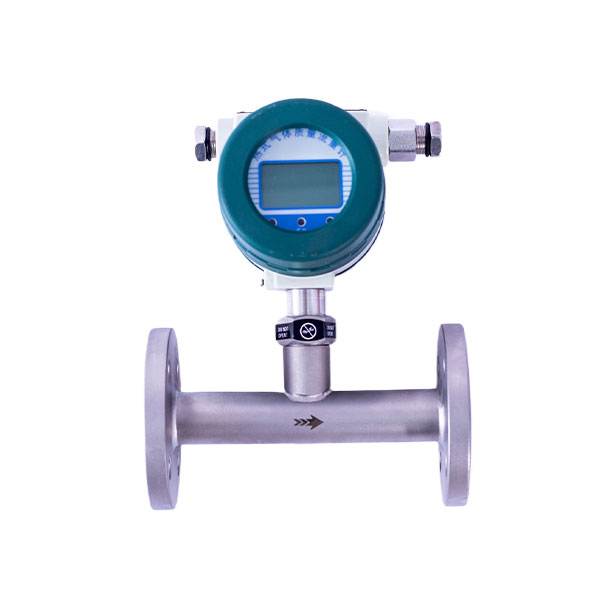

Inline type Flange connection flow meter
Inline type Flange connection

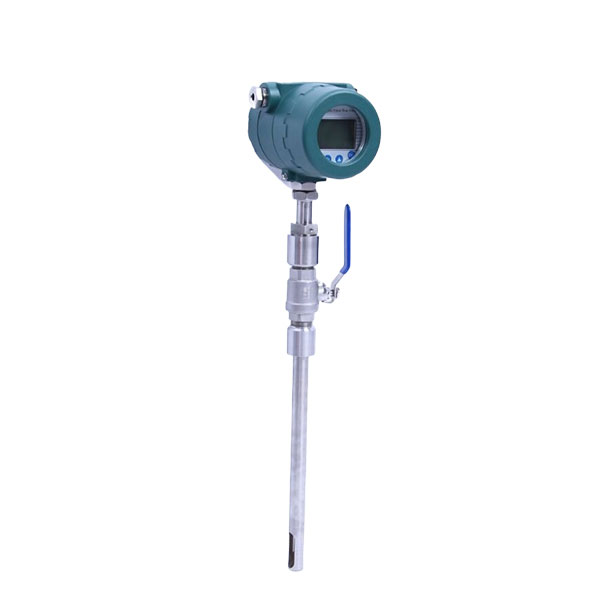

Insertion type with ball valve
Insertion type with ball valve
remote type gas flow meter

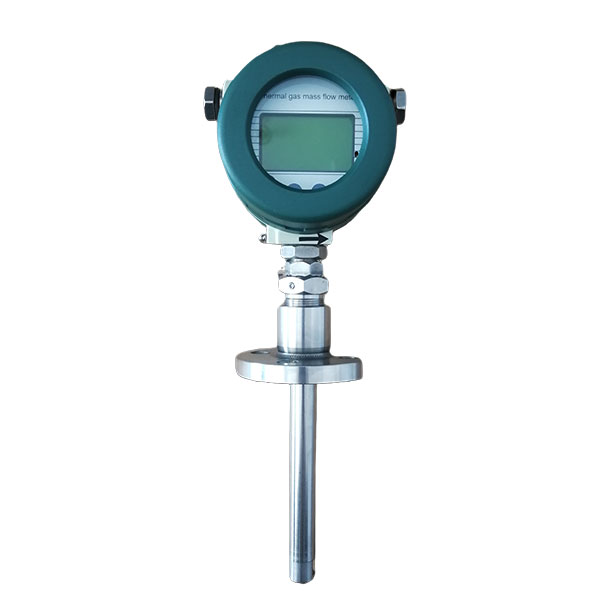

Insertion type with flange connection
Tri-clamp connection thermal flow meter

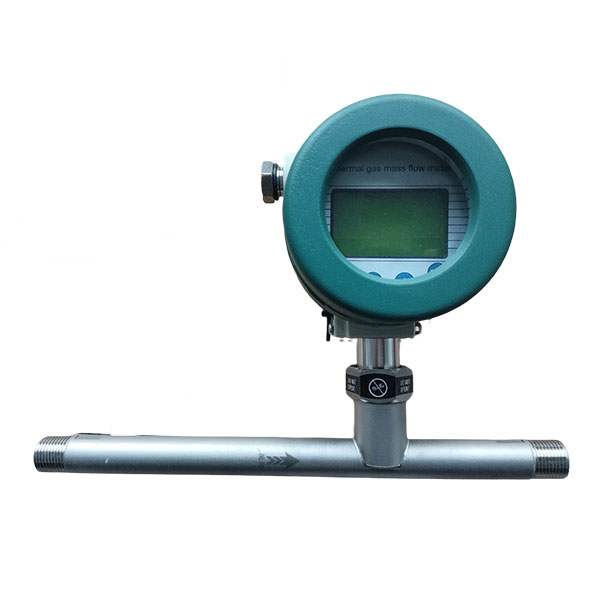

Inline type screw connection type

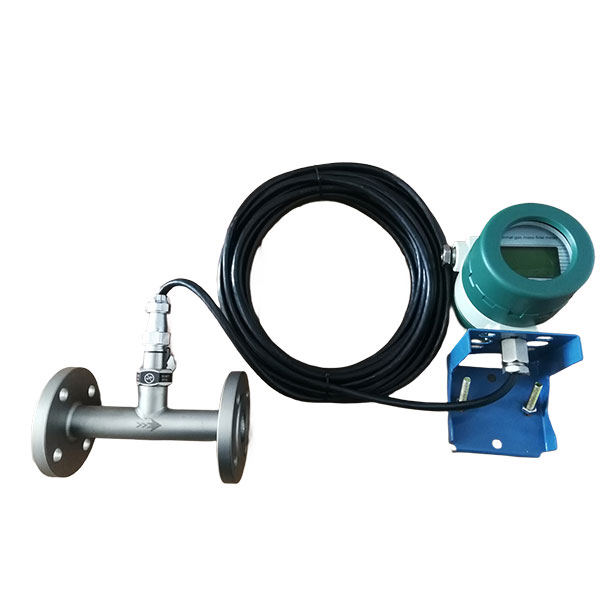

remote type biogas flow meter
Remote display type

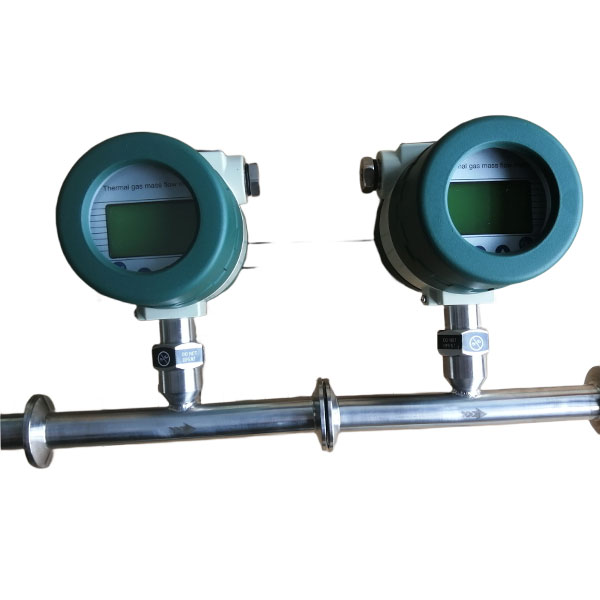

Tri-clamp connection flow meter
Tri-clamp connection

Pressão de trabalho e temperatura de trabalho

O medidor de vazão de biogás foi projetado para operar sob pressão de 16 bar. Caso o sensor de vazão de biogás detecte pressão acima de 16 bar, você deverá notificar o fornecedor ou o fabricante do medidor de vazão.
Com base na experiência, o biogás frequentemente opera em condições de baixa pressão, como 1-2 kPa, e às vezes a vazão também é muito baixa. Os medidores de vazão de gás térmico são particularmente adequados para operação em baixa pressão e baixa vazão.
Biogas Flow Meter

A função do medidor de vazão

Outro aspecto importante é a forma como se pretende utilizar o medidor de vazão de biogás, ou seja, a finalidade do medidor. Ele pode ser utilizado com display digital, protocolo HART, display remoto, saída de pulso ou saída de 4-20 mA ou até mesmo como RS4845 Modbus RTU.
Depois de descobrir seu objetivo principal, você deve notificar seu fornecedor ou fabricante para que ele possa escolher o melhor medidor de vazão de biogás que atenda às suas necessidades.

Para obter o melhor medidor de vazão de biogás, confira a Silver Automation Instrument, uma empresa fornecedora sediada na China.

Clique abaixo para obter mais especificações técnicas do medidor de vazão de biogás:

thermal mass flow meter for biogas
