1. INTRODUÇÃO AO PRODUTO

O medidor de vazão Roots para líquidos da série LL é um tipo de medidor de vazão de deslocamento positivo, também conhecido como medidor de vazão de lóbulos rotativos. Com design inovador, aparência atraente e estrutura racional, o medidor de vazão Roots para líquidos da série LL oferece alta precisão, exatidão e facilidade de instalação e uso. É amplamente utilizado nos setores de petróleo, energia elétrica, metalurgia, transporte, defesa nacional e outros, para medição de petróleo e para a liquidação de transações comerciais.

1.1 Princípio de funcionamento

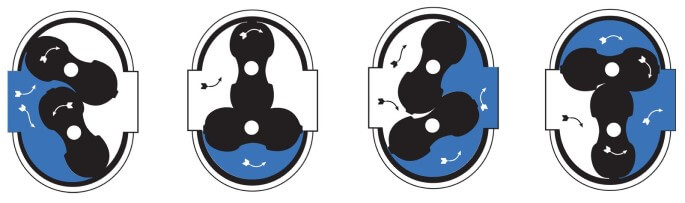

working principle of roots flow meter

Quando o líquido medido flui através da câmara de medição, forma-se uma diferença de pressão na entrada e na saída do medidor de vazão, e os rotores Roots líquidos giram sob a ação dessa diferença de pressão. Simultaneamente, por meio de um par de engrenagens motrizes fixadas no eixo dos rotores, os dois rotores Roots líquidos mantêm a rotação contínua. À medida que os rotores Roots líquidos giram, o líquido é continuamente descarregado do medidor de vazão através da câmara de medição. O volume de líquido que passa por cada par é quatro vezes o volume da câmara de medição. Através do acoplamento selado e do mecanismo de redução, o número de rotações é reduzido e transmitido ao contador, que indica a vazão instantânea e a vazão acumulada do líquido.

A instalação de um transmissor no mecanismo de contagem cria um medidor de vazão com transmissor. Quando combinado com instrumentos de exibição ou sistemas de microcomputador, permite a transmissão remota (com funções quantitativas, cumulativas, instantâneas e outras) para medição e controle automatizados. Para instruções de uso, consulte o manual de classificação do instrumento de exibição.

1. 2. NORMAS E CERTIFICAÇÕES

Product Standard	JB/T9242-2015 (General Technical Specifications for Positive Displacement Flowmeters)
Explosion-proof Mark	Exd II CT6
Flange Standard	DN, ANSI, JIS
Protection Class	IP66

1.3 . PARÂMETROS TÉCNICOS

Accuracy Grades

0.5%, 0.3%, 0.2%

Ambient Temperature

-25°C to +60°C

Environmental Temperature

Electronic Counter (Standard): -25°C to +60°C

Mechanical Counter (Optional): -43°C to +60°C

Materiais dos principais componentes e pressão nominal

Model	Shell, Front & Rear Cover	Cover Plate	Liquid Roots	Shaft	Bearing	Nominal Pressure (MPa)
LL-AL	Cast Iron	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
LL-EL	Cast Steel	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	DN80↓ 4.0 DN100↑ 2.5
LL-LL	Aluminum Alloy	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
*Note*	Special materials available upon request and can be customized for specific applications

Notas de aplicação:

• Série LL-AL: Os medidores de vazão em ferro fundido são amplamente utilizados para diversos óleos e fluidos não corrosivos.

• Série LL-EL: Os medidores de vazão em aço fundido são adequados para fluidos de alta pressão e baixa viscosidade.

• Série LL-LL: Liga de alumínio ultraleve para fluidos de baixa pressão e baixa viscosidade.

1. 4. FAIXA DE VAZÃO

As faixas de vazão variam dependendo da viscosidade do fluido e do grau de precisão exigido.

Unidade de vazão: m³/h

Nominal Diameter (mm)	Fluid Viscosity (mPa·s)
Nominal Diameter (mm)	2.0~150	0.6~2.0	2.0~150	0.6~2.0	2.0~150	0.6~2.0
25	0.6~6	1.2~6	1.2~6	1.5~6	1.5~6	2~6
40	1.6~16	3.2~16	3.2~16	4~16	4~16	5~16
50	2.5~25	5~25	5~25	6~25	6~25	8~25
80	6~60	12~60	12~60	15~60	15~60	20~60
100	10~100	20~100	20~100	25~100	25~100	33~100
150	25~250	50~250	50~250	60~250	60~250	80~250
Accuracy Grade	0.5		0.3		0.2

Nota: Para aplicações que exigem precisão de 0,2% com requisitos de vazão específicos, pode-se utilizar uma estrutura com vedação mecânica e vazões máximas ajustadas. Consulte a fábrica para obter informações sobre as configurações específicas.

1. 5. DIMENSÕES E INSTALAÇÃO

dimensions of roots flow meter

Consulte o documento separado com as tabelas de dimensões para obter as especificações completas de:

• Medidor de vazão tipo ferro fundido (série LL-AL) - Estrutura com vedação magnética

Model	L	H	I	B	C	D	D1	N-Φ	Weight (kg/unit)
LL-AL25.06 Thread	180	297	75	110×110	148	G1¼″ (Pipe thread)			8
LL-AL25.06 Flange	180	297	75	110×110	148	φ115	φ85	4-φ14	10
LL-AL40.1	240	320	88	φ170	170	φ150	φ110	4-φ18	21
LL-AL50.1	265	335	97	φ190	185	φ165	φ125	4-φ18	26
LL-AL80.1	265	394	122	φ246	248	φ200	φ160	8-φ18	40
LL-AL100.1	350	484	164	φ305	335	φ220	φ180	8-φ18	88
LL-AL150.1	560	602	232	φ440	455	φ285	φ240	8-φ22	202

Exemplo de explicação do modelo: LL-AL25.06

Medidor de vazão Roots para líquidos (LL)

Carcaça em ferro fundido AL + rotor em liga de alumínio

25-DN25

0,06 - Pressão 0,6 MPa

• Medidor de vazão tipo aço fundido (série LL-EL) - Estrutura com vedação magnética

Model	L	H	I	B	C	D	D1	N×Φ	Weight (kg/unit)
LL-EL25.3 Thread	180	297	75	120×120	148	G1¼″ (Pipe thread)			10
LL-EL25.3 Flange	180	297	75	120×120	148	φ115	φ85	4-φ14	10
LL-EL40.4	240	320	88	φ170	170	φ150	φ110	4-φ18	30
LL-EL50.4	360	370	105	φ226	222	φ165	φ125	4-φ18	41
LL-EL80.4	360	405	128	φ256	258	φ200	φ160	8-φ18	52
LL-EL100.3	450	482	167	φ334	338	φ235	φ190	8-φ22	110
LL-EL150.3	560	602	232	φ455	458	φ300	φ250	8-φ26	215

Exemplo de explicação do modelo: LL-EL40.4

Medidor de vazão Roots para líquidos (LL)

Carcaça em aço fundido EL + rotor em liga de alumínio

40-DN40

.4-Pressão 4MPa

2. CONFIGURAÇÃO DO MEDIDOR DE VAZÃO

Os medidores de vazão são geralmente fornecidos de fábrica de acordo com as seguintes configurações. Consulte a tabela abaixo para obter informações sobre os modelos de contadores e parâmetros de desempenho correspondentes:

Type	Parameters	Pictures

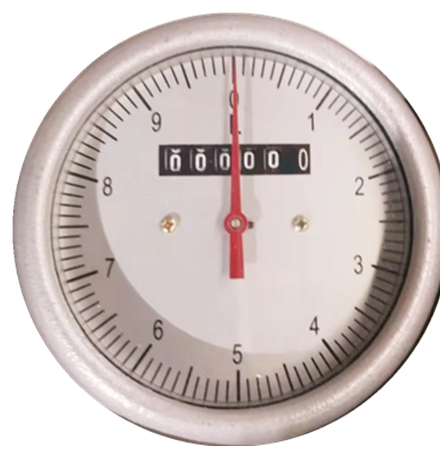

A	Pointer indication, 6-digit totalizer, no reset. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev

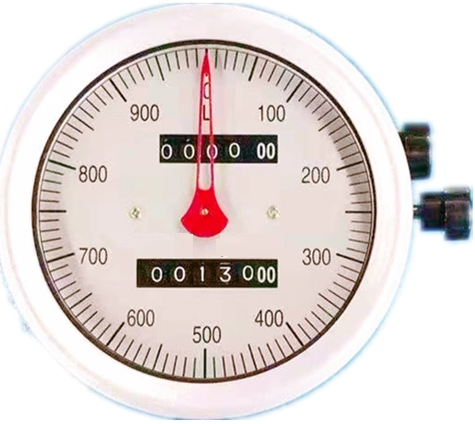

A6	Pointer indication, 6-digit totalizer with 4-digit batch totalizer, resettable. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev
BELZ	Digital display. Displays total flow, instantaneous flow, batch reset, explosion-proof available

3. SELEÇÃO DO MODELO

O seguinte sistema de codificação é usado para a seleção do modelo do medidor de vazão Liquid Roots:

Item	Code	Description
Series Type	LL	Liquid Roots Flowmeter
Shell Material	A	Cast iron
	E	Cast steel
	L	Aluminum alloy
Rotor Material	L	Aluminum alloy
Nominal Diameter	25~150	Flow meter sizes from DN 25mm to DN150mm
Pressure Rating	.06	0.6 MPa
	.1	1.0 MPa
	.2	1.6 MPa
	.3	2.5 MPa
	.4	4.0 MPa
Register	A	Mechanical pointer, 6 digits totalizer, no return to zero
	A6	Mechanical pointer, 6 digits totalizer, return to zero
	BELZ-0	Digital indicator, instant and totalized flow, battery power, no output, Explosion proof
	BELZ-1	Digital indicator, instant and totalized flow, 24V DC, Pulse output, 3-wire, Explosion proof
	BELZ-2	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 2-wire, Explosion proof
	BELZ-3	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 4-wire, Explosion proof
	BELZ-4	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, Hart, Explosion proof
Transmitter	BGF-I	Only for A or A6, Pulse output, 3-wire, Explosion proof 12V DC
	BGF-II	Only for A or A6, Pulse output, 3-wire, Explosion proof 24V DC
	BMF	Only for A or A6, 4-20mA output, Explosion proof 24V DC power supply
Accuracy	J	0.2%
Accuracy	J2	0.3%
