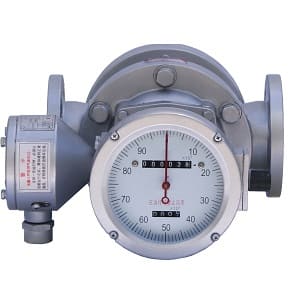

Medidor de vazão de deslocamento positivo com saída de pulso

Por que precisamos de saída de pulso para medidor de vazão PD?

Um medidor de vazão por deslocamento positivo é um instrumento de medição de vazão que mede diretamente a vazão total de líquidos limpos, preenchendo e esvaziando periodicamente o volume do fluido em uma câmara de medição de precisão. É utilizado principalmente para medir líquidos limpos, como diesel, combustíveis, petróleo bruto, lubrificantes, matérias-primas químicas e fluidos de grau alimentício, sendo especialmente indicado para situações em que a precisão da medição de líquidos é estritamente necessária.

Sua principal vantagem reside na alta precisão de medição (0,2% a 0,5%), que não é afetada por mudanças na viscosidade do fluido, e na dispensa de trechos retos de tubulação a montante e a jusante durante a instalação.

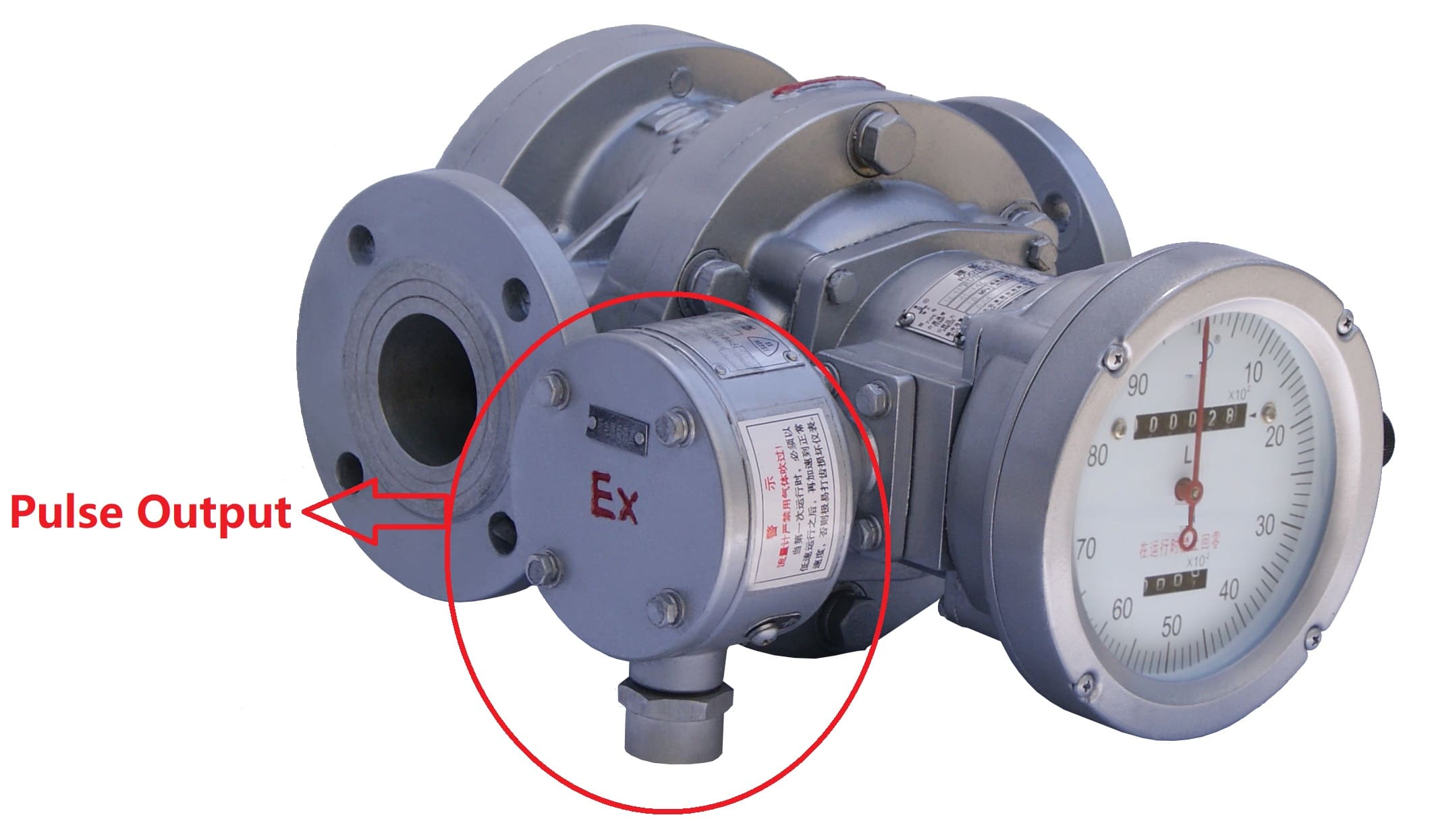

Os medidores de vazão PD tradicionais geralmente utilizam um ponteiro mecânico para exibir a vazão acumulada. Com a crescente demanda por automação, surgiram os medidores de vazão de deslocamento positivo com saída de pulso. Sua vantagem reside na conversão em tempo real dos sinais de vazão em sinais de pulso elétrico (como pulsos PNP ou NPN), o que facilita a integração com sistemas de controle como PLC e DCS, permitindo a transmissão remota de dados, o cálculo instantâneo da vazão, o controle de lotes e o gerenciamento automatizado, melhorando significativamente o nível de inteligência e a eficiência de controle nas indústrias de processo.

Visão geral do transmissor de saída de pulso da série BGF para medidor de vazão PD

O transmissor da série BGF é um sensor de deslocamento angular de eixo rotativo que, quando usado com os medidores de vazão de deslocamento positivo da nossa empresa, pode converter o fluxo do fluido medido em sinais de pulso elétrico para transmissão remota. É um transmissor à prova de explosão.

Especificações técnicas da saída de pulso do medidor de vazão PD

· 1. Saída de onda quadrada sem contato, transmissão de sinal confiável, pulso NPN ou PNP

2. Frequência do sinal proporcional à vazão

3. Temperatura ambiente de operação: -10°C a 60°C

• 4. Classificação de resistência a explosões: ExdⅡBT5

· 5. Tamanho do adaptador de saída: Tipo à prova de explosão, rosca interna G1/2"

· 6. Diâmetro do furo de entrada do cabo: Tipo à prova de explosão Φ11

7. Alta precisão, antivibração, especialmente adequado para aplicações de enchimento quantitativo.

Transmissor de pulsos BGF-I (sistema de 12 V CC + 3 fios) - Especificações técnicas

Transmissor de saída de pulso BGF-II (sistema de 24 V CC + 3 fios) - Especificações técnicas
