Medidor de vazão de deslocamento positivo RS485

Visão geral

A medição precisa da vazão de líquidos é fundamental para o controle da produção e a gestão de energia em sistemas modernos de automação industrial. O medidor de vazão por deslocamento positivo RS485 (ou medidor de vazão PD), um instrumento avançado que integra medição de alta precisão, processamento inteligente de dados e comunicação remota, está se tornando o equipamento de medição preferido em indústrias como petroquímica, alimentícia, farmacêutica e de tratamento de água. Este artigo abordará as características técnicas, os protocolos de comunicação e as aplicações práticas deste medidor de vazão Modbus RS485.

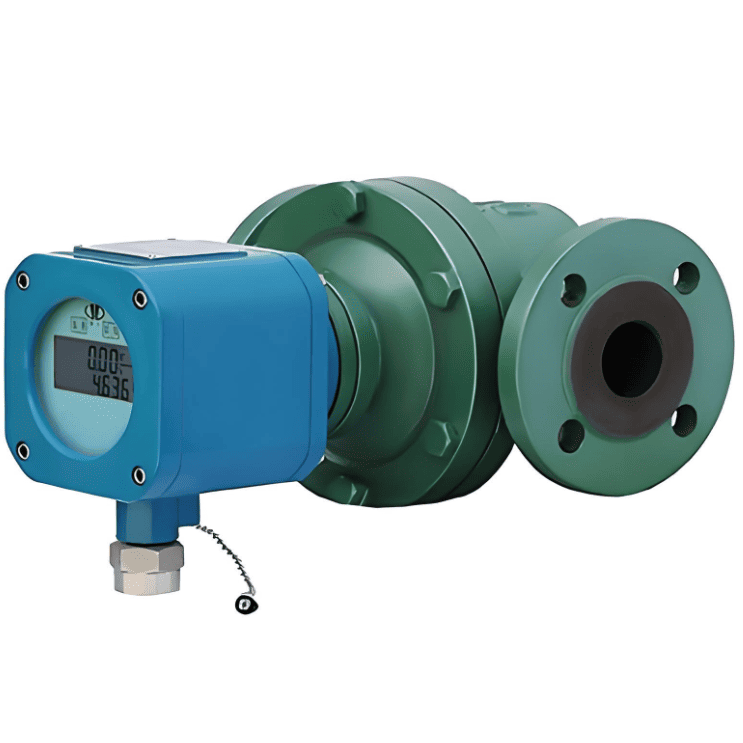

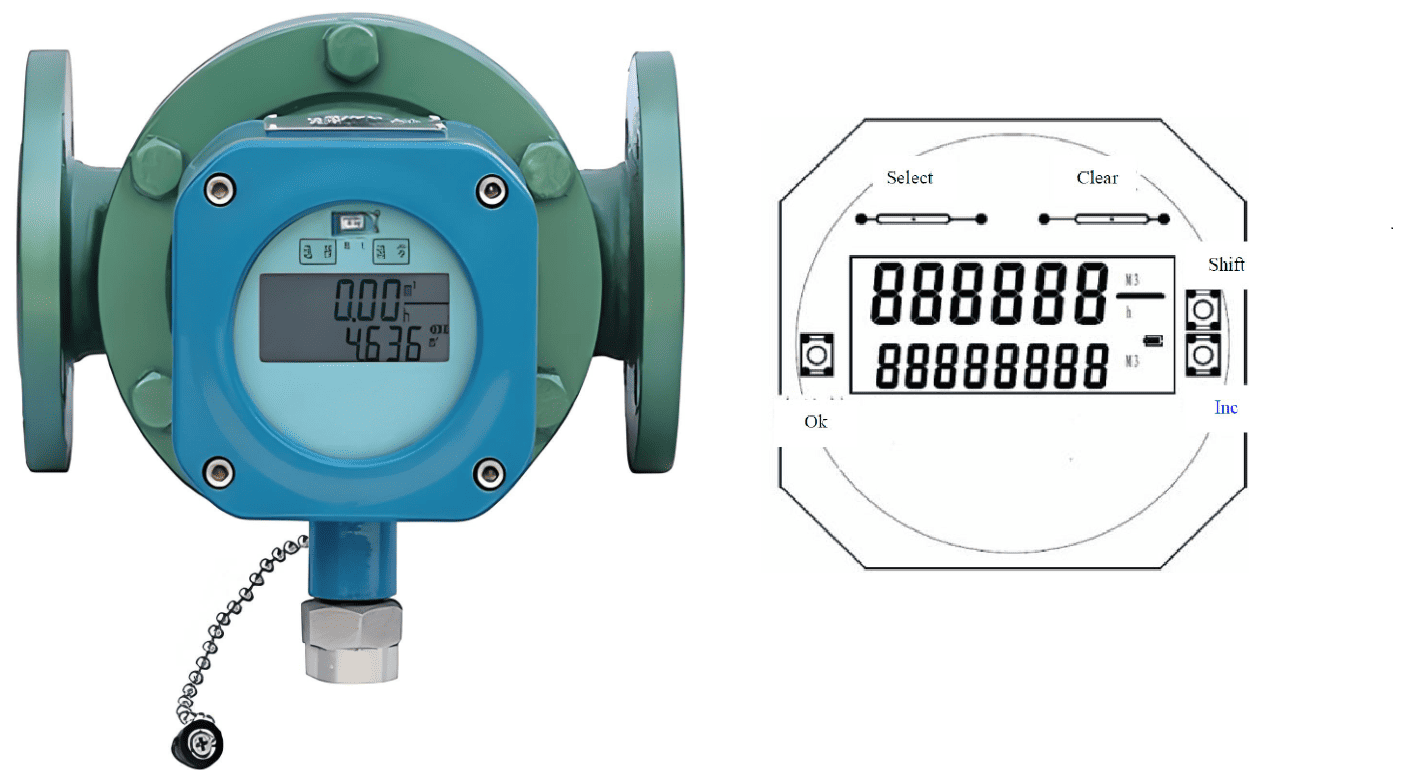

Medidor de vazão digital RS485 de deslocamento positivo com display eletrônico

O núcleo dos medidores de vazão PD RS485 reside nos avançados contadores de vazão digitais. Esta série de medidores de vazão PD digitais adota um design com tecnologia avançada, apresentando alta confiabilidade, e pode ser combinada com diversos sensores de vazão de deslocamento positivo (como medidores de vazão de engrenagem oval, Roots ou de engrenagem helicoidal), formando um sistema completo de medição de vazão volumétrica digital. Os usuários podem ler diretamente os dados de vazão total e instantânea no medidor.

Capacidades de exibição e medição

O visor digital da série BELZ adota uma tela de LED de dupla linha com uma ampla faixa de exibição: a quantidade acumulada individual varia de 0,000 litros a 99.999.999 litros, e a quantidade acumulada total pode chegar a 99.999.999.999 litros. A faixa de exibição da vazão instantânea é de 0,000 a 999.999 litros/hora. Essa capacidade de medição em larga escala permite sua adaptação a diversos cenários de aplicação industrial, desde pequenas até grandes vazões.

Por que preferimos usar o medidor de vazão de deslocamento positivo RS485?

• O protocolo de comunicação RS485 é um dos padrões de comunicação mais maduros e confiáveis na área de automação industrial. A silverinstruments.com utiliza MODBUS RTU. Comparado aos medidores de vazão analógicos tradicionais de 4-20mA, o RS485 apresenta as seguintes vantagens significativas:
• Transmissão digital: O RS485 utiliza transmissão de sinal digital para evitar problemas de interferência de sinal de corrente analógica e perda de precisão. Ao transmitir em longas distâncias (até 1200 metros), a qualidade do sinal é estável e confiável, enquanto para um transmissor de 4-20mA, talvez 50 metros sejam suficientes.
• Rede com múltiplos dispositivos: Um barramento RS485 pode conectar até 255 dispositivos (como medidores de vazão, transmissores de pressão, transmissores de nível, etc.), reduzindo significativamente os custos de cabeamento e a complexidade do sistema. Em grandes fábricas, é fácil construir uma rede de monitoramento de tráfego.
• Comunicação bidirecional: o MODBUS RS485 não só lê dados de tráfego, como também permite configurar parâmetros e consultar o estado do dispositivo, possibilitando uma gestão verdadeiramente inteligente.

Implementação do protocolo MODBUS RTU

O medidor de vazão RS485 PD adota o protocolo padrão MODBUS RTU, com parâmetros de comunicação que incluem taxa de transmissão de 9600 bps, bits de dados de 8 bits, sem checksum (configurável) e bit de parada de 1 bit. O intervalo de endereços do dispositivo é de 1 a 255, que pode ser configurado através do menu F08.
O protocolo suporta o código de função 0x03 (leitura do registrador de retenção), que pode ler 7 conjuntos de dados de chave:

Tráfego acumulado total (6 dígitos mais altos, 6 dígitos mais baixos, 6 dígitos decimais)
vazão instantânea
Tráfego cumulativo único (4 dígitos na parte superior, 6 dígitos na parte inferior, 6 casas decimais)

Por exemplo , ao ler o valor de exibição atual do dispositivo com endereço 01, o host envia: 01 03 00 01 00 08 15 CC, e o escravo retorna 16 bytes de dados contendo informações completas de tráfego. Clique aqui para mais configurações: Configuração do medidor de vazão RS485 MODBUS RTU PD

Especificações técnicas do medidor de vazão digital de deslocamento positivo MODBUS

Desempenho à prova de explosão e de proteção
Esta série de produtos possui excelente adaptabilidade ambiental:
Classificação de resistência à explosão: Exd II BT5/Exd II CT5, adequado para uso em ambientes inflamáveis e explosivos.
Nível de proteção: IP65, à prova de poeira e água.
Temperatura de operação: -25 °C a +55 °C, adequada para condições de trabalho severas.

Funções inteligentes

• O medidor de vazão está equipado com diversas funções inteligentes:
• Ajuste do coeficiente de amortecimento (menu F03): elimina eficazmente as flutuações instantâneas do fluxo, podendo ser ajustado nos níveis de 1 a 99.
• Linearização multiponto (F61-F65): melhora a precisão em toda a faixa de valores por meio da correção de coeficientes segmentados.
• Calibração da saída de corrente (F05/F06): Ajuste fino de 4mA e 20mA para garantir a precisão da saída.
• Configuração dos parâmetros de comunicação: suporta três modos: sem verificação, verificação ímpar e verificação par.

Valor de aplicação para medidor de vazão de deslocamento positivo RS485

Em aplicações industriais práticas, os medidores de vazão volumétrica RS485 demonstram vantagens exclusivas:
Monitoramento centralizado: Através da rede RS485, os dados de fluxo em tempo real de múltiplos pontos de medição podem ser monitorados na sala de controle central, sem a necessidade de leitura de medidores no local.
Rastreabilidade de dados: Os dados digitais são fáceis de armazenar e analisar, e o valor total acumulado não pode ser zerado para garantir a imparcialidade da medição.
Redução dos custos de manutenção: As funções de diagnóstico remoto e ajuste de parâmetros reduzem a carga de trabalho de manutenção no local.

Conclusão

O medidor de vazão RS485 PD representa a direção de desenvolvimento da tecnologia de medição de vazão, combinando perfeitamente a precisão da medição mecânica com a avançada tecnologia de comunicação digital. Com o avanço da Indústria 4.0 e da manufatura inteligente, este instrumento de medição conectado e inteligente terá, sem dúvida, uma gama ainda maior de aplicações. Escolher o medidor de vazão RS485 adequado não se trata apenas de escolher um dispositivo de medição, mas também de estabelecer as bases para a transformação digital da empresa.
