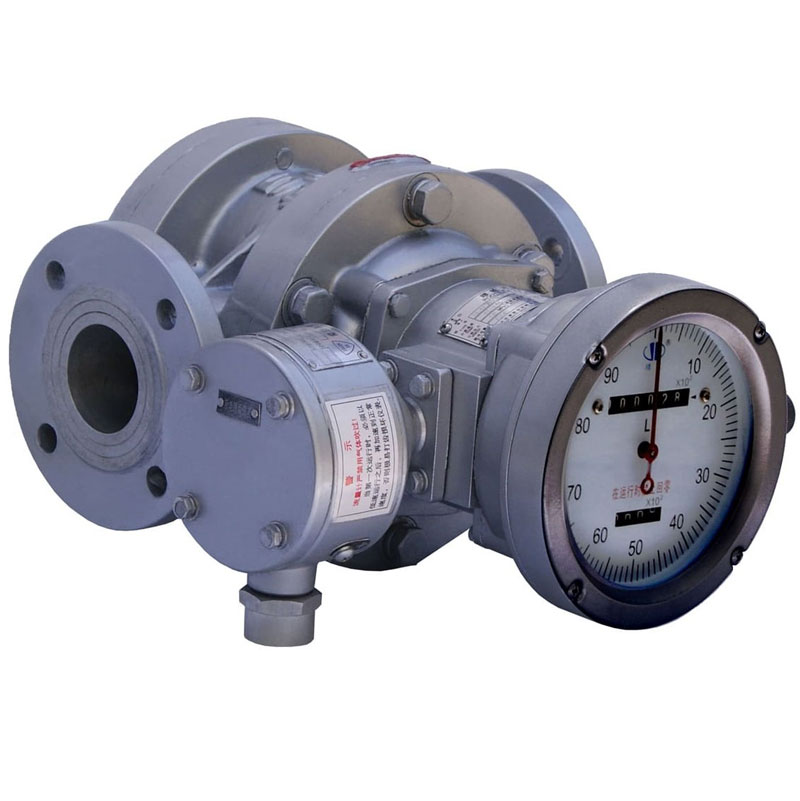

Medidor de vazão por deslocamento positivo com saída de 4-20mA

Medidor de vazão por deslocamento positivo: uma escolha confiável para medições de alta precisão.

O que é um medidor de vazão por deslocamento positivo?

Um medidor de vazão por deslocamento positivo, também conhecido como medidor de vazão volumétrico, é um instrumento de medição de vazão de líquidos de alta precisão. Seu princípio de funcionamento é bastante simples: ele divide o fluido em "pequenas unidades" de volume conhecido e calcula o volume total do fluido contando o número dessas unidades. É como usar um recipiente com capacidade fixa para medir a quantidade total de líquido que flui pela tubulação, recipiente por recipiente. Os tipos mais comuns de medidores de vazão incluem medidores de engrenagem oval, medidores de vazão Roots e medidores de engrenagem helicoidal.

Medidor de vazão por deslocamento positivo com ampla aplicabilidade em diversos cenários.

Devido às suas características de alta precisão, os medidores de vazão PD são frequentemente usados em situações que exigem medição precisa, estabilização ou controle de lotes. As aplicações típicas incluem:

• Comércio de petróleo: incluindo postos de gasolina, transporte de diesel, combustível, querosene, propano, combustível de aviação, petróleo bruto e produtos petrolíferos refinados.
• Indústria química: Adição precisa de reagentes químicos caros ou críticos, como tolueno, xilema, nafta e parafina.
• Indústria alimentícia e farmacêutica: medição de matérias-primas como óleo comestível, álcool, etanol, melaço, xarope, etc.
• Medição de fluidos de alta viscosidade, como resinas, petróleo bruto e asfalto.

Por que precisamos de um medidor de vazão de deslocamento positivo com saída de 4-20mA?

Os medidores de vazão PD mecânicos tradicionais fornecem principalmente a vazão acumulada (consumo total) sem nenhuma saída. A Silverinstruments.com oferece modelos equipados com função de saída de 4-20mA, trazendo importantes vantagens de modernização:

Realize o monitoramento remoto da vazão instantânea: um sinal de 4-20mA pode corresponder perfeitamente ao valor da vazão instantânea do fluido. Isso permite que os operadores monitorem as mudanças na vazão da tubulação em tempo real na sala de controle central, melhorando significativamente a praticidade do controle do processo.

Fácil integração e automação: a saída analógica de 4-20 mA é o sinal mais comum na área de controle industrial, podendo ser facilmente recebida por sistemas como PLC e DCS. Isso permite que os dados de fluxo participem diretamente do controle automatizado, como o ajuste automático de válvulas, o acionamento de alarmes ou o intertravamento com outros equipamentos.

Aprimorando o valor dos dados: Ao obter simultaneamente o fluxo instantâneo (saída de corrente de 4 a 20 mA) e o fluxo acumulado (exibido pelo próprio instrumento), as empresas podem realizar análises mais abrangentes de eficiência energética, otimização de processos e diagnóstico de falhas.

Transmissor de saída analógica de 4-20 mA para medidor de vazão PD

O transmissor de saída de 4-20mA da série BMF pode ser utilizado com os medidores de vazão de deslocamento positivo da nossa empresa para converter a vazão instantânea no local em uma saída analógica de 4-20mA e transmiti-la remotamente para a sala de controle para visualização, ajuste e controle da vazão instantânea. Ele também emite sinais de pulso de vazão para totalização de vazão.

Características do transmissor de 4-20mA para medidor PD

1. Sistema de quatro fios (fio de alimentação positivo, fio de corrente de 4-20mA, fio de sinal de pulso, fio de aterramento de alimentação)

• Observação: Para saída de 4-20mA, o sistema utiliza três fios. O fio do sinal de pulso não está conectado externamente durante o transporte.

2. Saída direta de 4-20mA do medidor de vazão, longa distância de transmissão, segura e confiável.

Parâmetros técnicos de transmissores de 4-20mA para medidor de vazão PD

1. Sinais de saída:

a. Quantidade analógica 4-20mA

b. Pulso de tensão: VL<0,5V, VH>9V para alimentação de 12V; VL<1V, VH>20V para alimentação de 24V

2. Margem de erro admissível:

• Quantidade analógica: ±0,5% FS

• Quantidade de pulsos: ±1 pulso

3. Temperatura ambiente: -25°C a +50°C

4. Resistência de carga de grandeza analógica (lado do usuário):

• <400Ω para alimentação de 12V

• <800Ω para alimentação de 24V

5. Fonte de alimentação:

• 12 VCC ± 10%, 60 mA

• 24 VCC ± 10%, 60 mA

6. Classificação de resistência a explosões: ExdIIBT5

Como conectar o transmissor de vazão BMF série 4-20mA

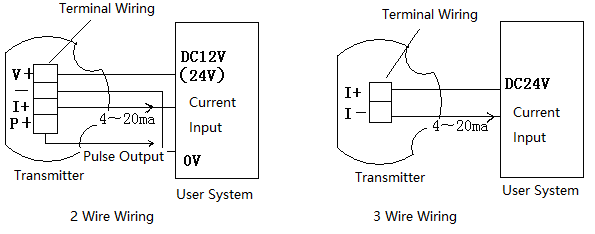

Ao fazer o pedido, os usuários devem especificar se necessitam de uma fonte de alimentação de 24 V CC ou de 12 V CC. A fiação deve ser feita de acordo com o diagrama fornecido.

ATENÇÃO: NÃO CONECTE OS FIOS COM O APARELHO LIGADO!

Conclusão

O medidor de vazão por deslocamento positivo é sinônimo de alta precisão. Adicionar a função de saída de 4-20 mA equivale a equipá-lo com "olhos e ouvidos remotos", tornando-o não apenas uma "escala de medição" precisa, mas também um participante confiável e em tempo real em sistemas modernos de controle de processos automatizados, o que é fundamental para alcançar inteligência industrial e gestão refinada.
