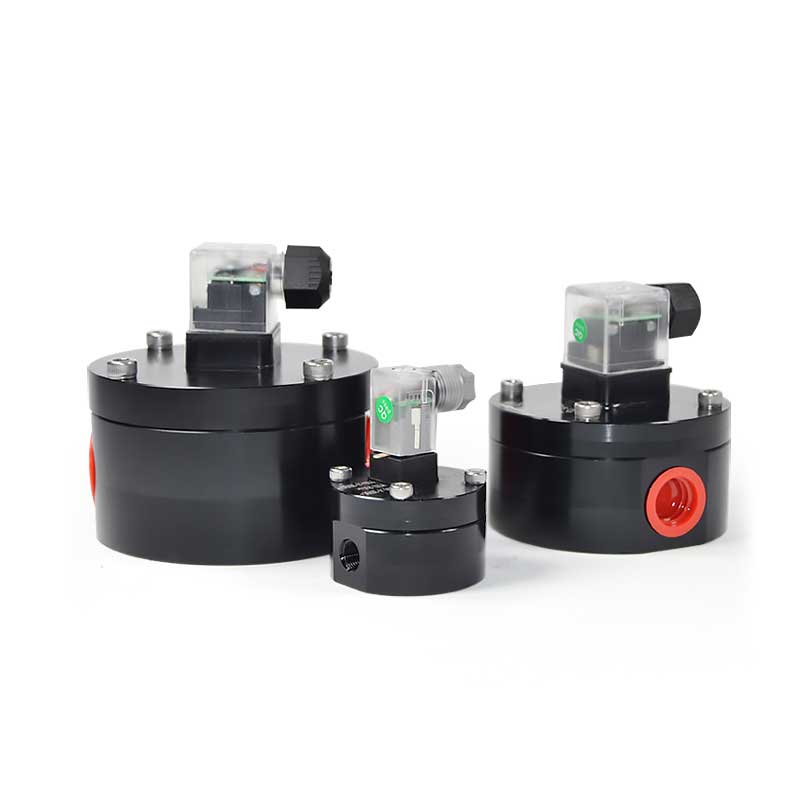

Medidor de vazão de deslocamento positivo pequeno

Para que serve um medidor de vazão de deslocamento positivo de pequeno porte?

O medidor de vazão PD de ultrabaixo fluxo foi projetado especificamente para medir com precisão vazões de líquidos muito pequenas, sendo o menor capaz de medir meio mililitro por minuto (aproximadamente apenas uma dúzia de gotas de diesel), mantendo ainda uma alta precisão de 0,5%. É particularmente útil em locais onde o controle preciso do consumo de líquidos é necessário, como na medição de baixas vazões de água, detecção de combustível em ml/min e medição de vazões muito baixas de graxa.

Como funciona um medidor de vazão por deslocamento positivo para vazões ultrabaixas?

O princípio é simples, semelhante ao de medidores de vazão de engrenagem oval de tamanho normal: o medidor de vazão PD em miniatura divide o líquido de baixa vazão em pequenas porções fixas e, em seguida, conta quantas porções passaram pelo micro sensor de fluxo para saber quanto líquido fluiu no total.

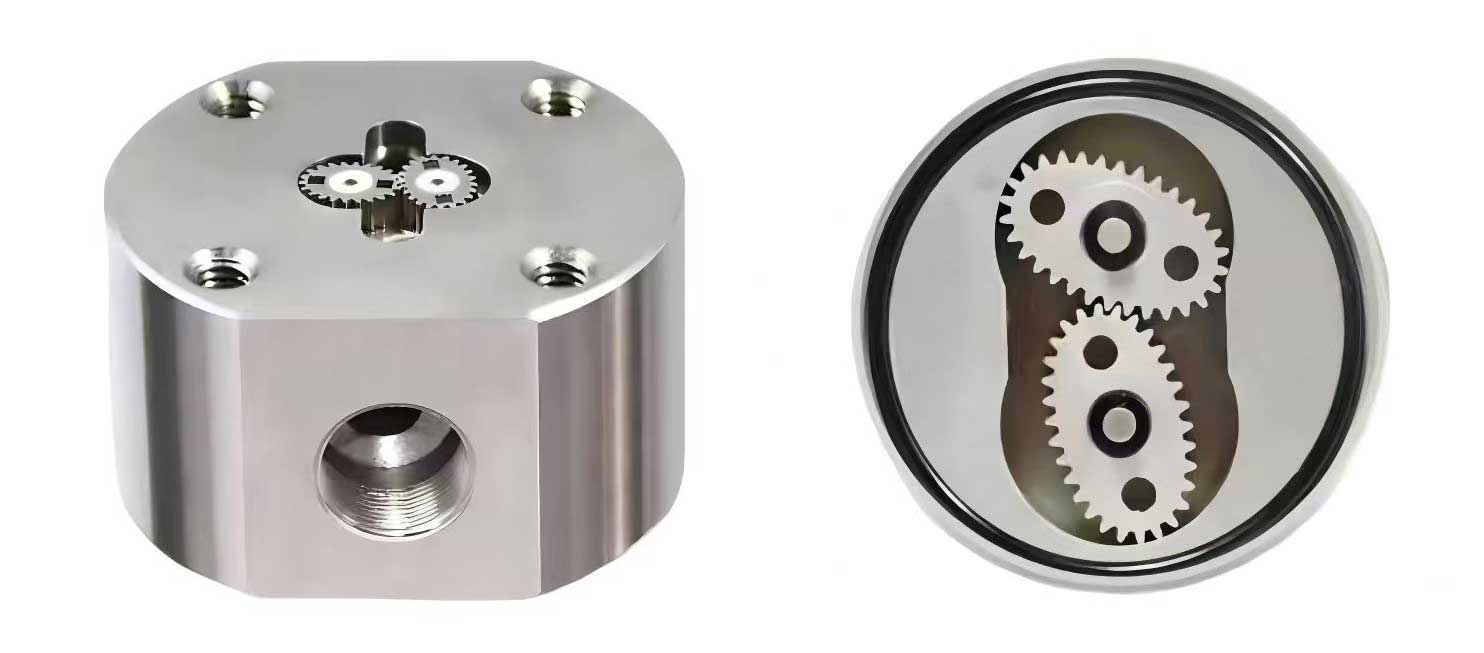

Dentro da robusta câmara do sensor de fluxo, encontram-se pequenas engrenagens ovais usinadas com precisão, que giram quando o líquido flui através delas. Cada rotação representa a passagem de um volume fixo de líquido. Calculando o número de rotações realizadas, é possível determinar a vazão total. Este método é bastante direto e os resultados da medição são praticamente independentes da temperatura e viscosidade do líquido, sendo, portanto, muito precisos.

Características do medidor de vazão de deslocamento positivo de baixa vazão

Alta precisão: A precisão da medição pode ser tão baixa quanto ± 0,5%, o que é muito confiável.

Ampla faixa de medição: Pode medir vazões muito pequenas e também lidar com variações maiores na vazão.

Medidor de microfluxo digital: alimentação de 24 V CC, saída de pulso PNP ou NPN, opção com display digital, saídas analógicas de 4-20 mA e RS485.

Boa repetibilidade: Sob as mesmas condições, os resultados das medições são consistentes todas as vezes.

Tamanho compacto, alta resistência à pressão: fácil de instalar, alguns modelos podem ser usados em tubulações com alta pressão de até 1.000 bar.

Sem necessidade de seleção de líquido: seja um líquido fino como água ou um líquido viscoso como óleo lubrificante, ele pode ser medido. E quanto maior a viscosidade, mais precisa será a medição, pois há menos vazamento entre as engrenagens elípticas.

Onde são utilizados os pequenos medidores de vazão por deslocamento positivo?

Tem aplicações em todo o mundo e em diversas indústrias:

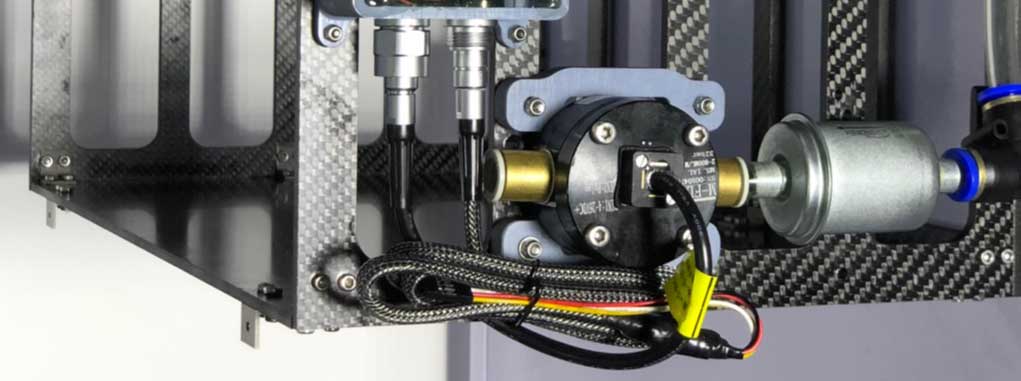

Motor e sistema de combustível: Medição precisa do consumo mínimo de combustível para auxiliar no desenvolvimento de motores mais eficientes em termos de consumo.

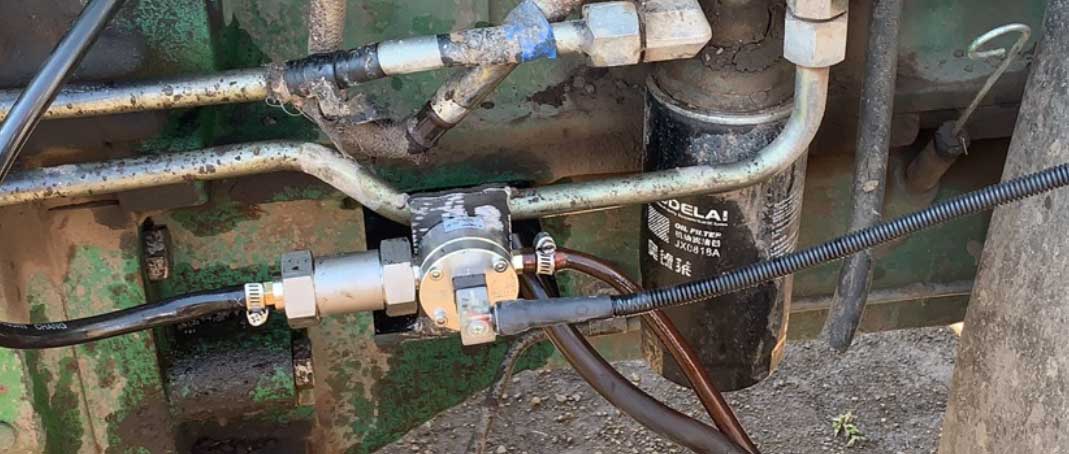

Medição de óleo lubrificante de alta viscosidade e baixa vazão

Sistema de lubrificação da máquina: Monitore o fornecimento de óleo lubrificante para garantir que a máquina não se desgaste por falta ou desperdício de óleo.

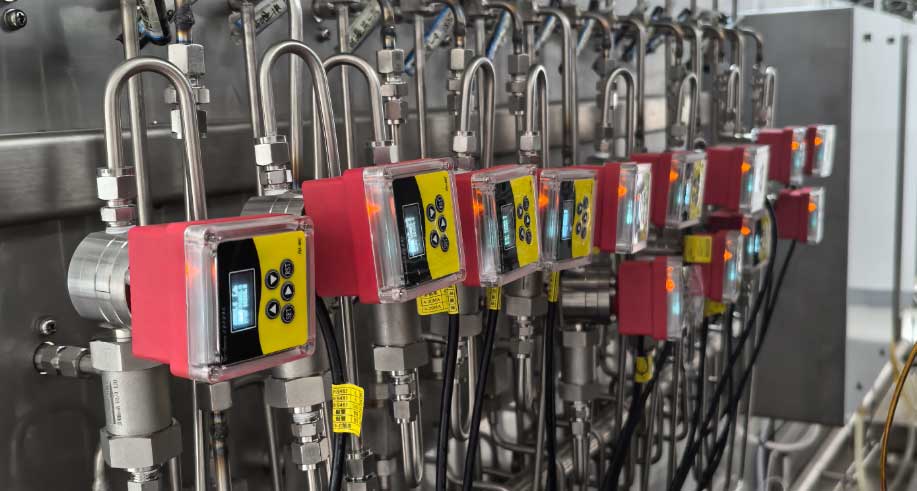

Medidor de vazão para dosagem química de baixo fluxo

Produtos químicos e ingredientes: Controlar com precisão a quantidade de vários produtos químicos (mesmo os corrosivos) adicionados para garantir a qualidade e a segurança do produto.

Moldagem e resfriamento: Na moldagem por injeção de plástico e em outros processos, o controle preciso da vazão do óleo refrigerante garante uma melhor moldagem do produto.

Laboratório e Tratamento de Água: Adição precisa de quantidades mínimas de líquidos em pesquisas científicas ou dispensação precisa de soluções desinfetantes durante o tratamento de água.

Que aspectos devem ser levados em consideração na seleção e manutenção de um pequeno medidor de vazão PD?

Como escolher: Depende principalmente da faixa de vazão que você deseja medir, das propriedades do líquido (se é corrosivo ou viscoso), da pressão de trabalho e da precisão necessária.

Como fazer a manutenção: O líquido deve estar limpo e é recomendável instalar um filtro na entrada para evitar que impurezas fiquem presas nos componentes internos de precisão. Durante a instalação, certifique-se de que o medidor de vazão esteja sempre cheio de líquido e livre de ar.

Medidor de vazão de deslocamento positivo micro por menos de US$ 1.000

O preço dos pequenos medidores de vazão PD está relacionado a diversos fatores, como o sensor de alumínio, que geralmente é mais caro que o de aço inoxidável; medidores de vazão volumétricos de alta pressão (400 bar) são mais caros que os de 100 psi; medidores de vazão volumétricos de alta temperatura (300 °C) são mais caros que os de temperatura ambiente; e o tamanho do sensor também influencia o preço. Mas a silverinstruments.com pode te ajudar a escolher um medidor de vazão de deslocamento positivo por menos de US$ 1000, para que você não precise se preocupar com o preço.

Um medidor de vazão volumétrica de pequeno porte é como um "micrômetro" de líquidos de alta precisão. Ele funciona de maneira direta, "cópia por cópia", com resultados precisos e confiáveis, desempenhando um papel fundamental em muitos processos delicados, desde o laboratório até a produção industrial, e é uma ferramenta importante para a indústria moderna alcançar um controle preciso.
