Em projetos de estações de tratamento de água , os medidores de vazão eletromagnéticos DN500 são comumente utilizados para captação de água bruta, transporte de água de processo e medição da água tratada para consumo humano. A escolha adequada do medidor afeta diretamente a precisão da medição e a vida útil do equipamento. Este artigo aborda os requisitos de uma estação de tratamento de água em Diwaniyah, no Iraque, e explica quatro aspectos: faixa de vazão e velocidade, material de revestimento, método de instalação e nível de proteção. Por fim, responde a algumas perguntas frequentes.

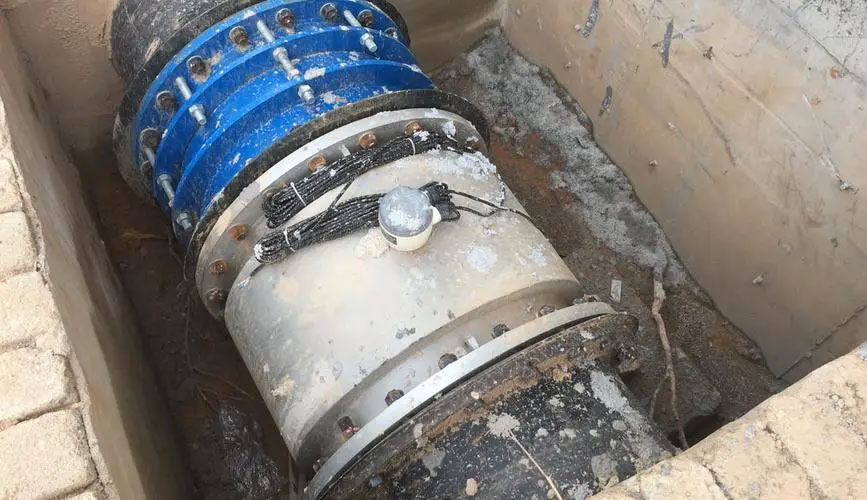

Medidor de água DN500 usado no tratamento de água.
O funcionamento normal de um medidor de vazão eletromagnético requer que a tubulação esteja cheia de água e que a vazão esteja dentro de uma faixa aceitável. Para medidores de vazão de água DN500 (20 polegadas), a faixa de vazão comumente utilizada é de aproximadamente 330 m³/h a 6600 m³/h (1500~29000 GPM), correspondendo a uma velocidade de fluxo de aproximadamente 0,5 m/s a 10 m/s.
Baixas velocidades de fluxo (inferiores a 0,5 m/s) podem causar sinais instáveis e afetar a precisão da medição. Se a vazão for muito alta, pode agravar o desgaste dos eletrodos e revestimentos, além de afetar a operação a longo prazo do sensor de vazão. Na fase de projeto, recomenda-se calcular as vazões máxima, mínima e comum com base na capacidade real de abastecimento de água da estação de tratamento, garantindo que a faixa de medição do medidor de vazão magnético cubra esses intervalos. Geralmente, o ideal é escolher uma velocidade de fluxo comumente utilizada entre 1 m/s e 2,5 m/s.
entraremos em contato com você dentro de 24 horas..
O revestimento é um componente do medidor de vazão eletromagnético que entra em contato direto com o fluido, e sua seleção depende principalmente da corrosividade, resistência ao desgaste e temperatura do fluido.

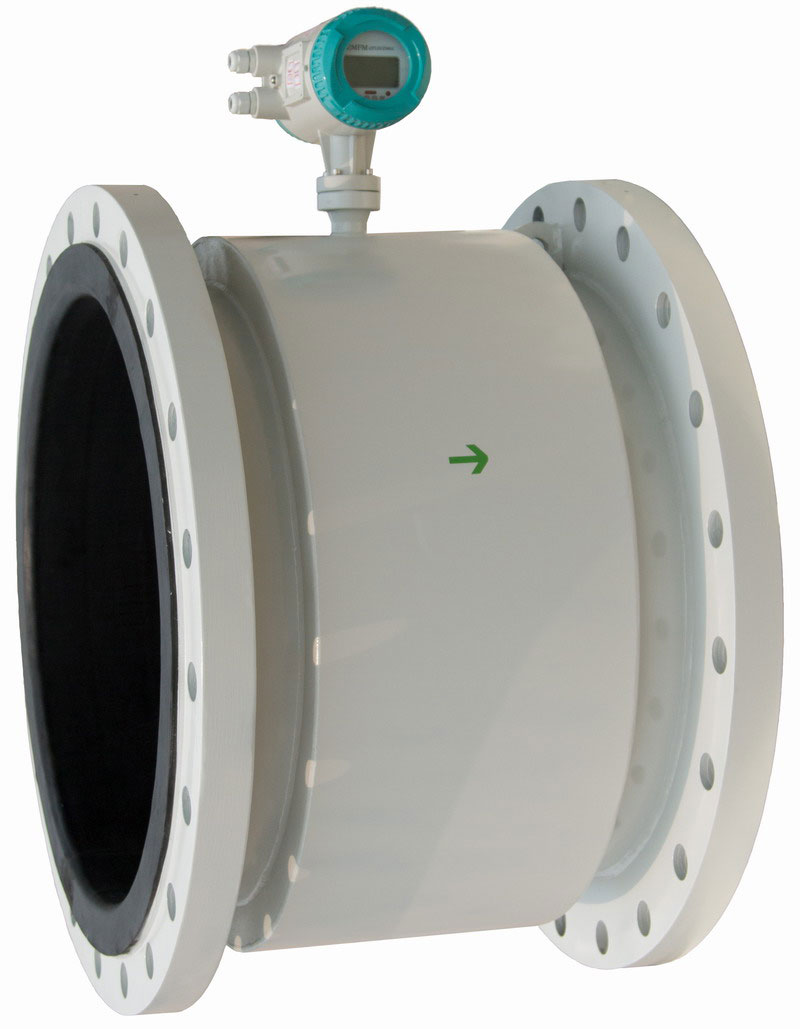

Revestimento de borracha para medidor de vazão de água DN500
Borracha dura: Adequada para meios com pequenas quantidades de sedimentos, como água bruta, água de rio e água de poço. Boa resistência ao desgaste, preço moderado, mas a resistência à temperatura geralmente não ultrapassa 80 °C.
Poliuretano: Possui melhor resistência ao desgaste do que a borracha dura e é adequado para água bruta com alto teor de areia. A desvantagem é que a resistência à corrosão é mediana e não é adequado para ambientes com forte acidez ou alcalinidade.
PTFE (teflon): Possui alta resistência à corrosão, suporta quase todos os meios químicos e tem uma superfície lisa que não forma incrustações facilmente. É adequado para água potável tratada ou água de processo com adição de produtos químicos. No entanto, o PTFE não é resistente ao desgaste e não deve ser usado em água bruta com grande quantidade de partículas em suspensão.
Para projetos de tratamento de água com medidores DN500, se a medição for de água de rio não tratada, recomenda-se o uso de revestimento de borracha rígida ou poliuretano. Se a medição for de água potável tratada, o PTFE é uma opção mais adequada.

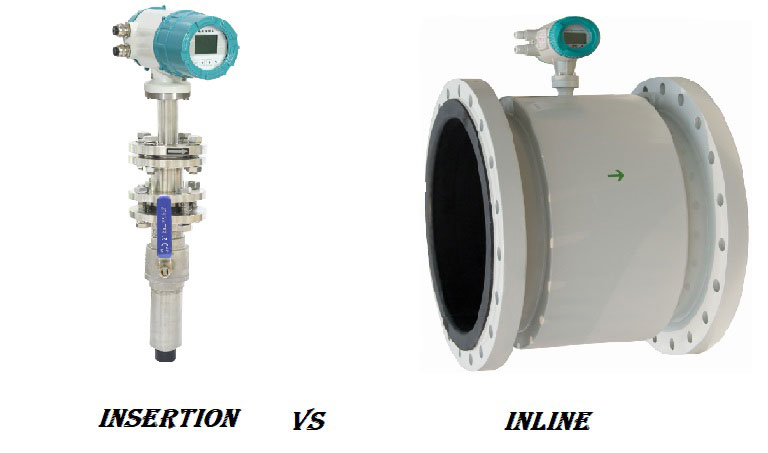

Na medição de água em grandes diâmetros, os tipos de inserção e em linha são as duas principais formas estruturais, com diferenças significativas nos cenários de aplicação.
O medidor de vazão eletromagnético em linha refere-se a uma seção completa de tubo de medição com flanges em ambas as extremidades, conectada diretamente à tubulação. Suas vantagens incluem alta precisão de medição (geralmente até o nível de 0,5 ou superior), calibração de vazão real antes de sair da fábrica e instalação no local antes da entrada em operação. A desvantagem é que o corpo é relativamente longo, pesado e apresenta altos custos de aquisição e transporte. Para segmentos de processo que exigem apuração de fluxo ou controle de alta precisão, o medidor de vazão de água em linha é o mais indicado.
Medidor de vazão eletromagnético do tipo inserção Consiste em inserir o sensor no interior da tubulação através do suporte de montagem, medir a velocidade do fluxo local e, em seguida, calcular a velocidade média do fluxo por meio de conversão. A vantagem é a facilidade de instalação e a possibilidade de abertura sob pressão sem interromper o fornecimento de água. O custo geralmente corresponde a apenas um terço ou metade do custo de um sistema de medição convencional em tubulação. A desvantagem é a precisão relativamente baixa (geralmente entre 1,0 e 2,0) e a necessidade de maior precisão nos trechos retos de tubulação a montante e a jusante. É indicado para situações em que os requisitos de precisão não são elevados, o diâmetro é particularmente grande (como DN200 ou superior) ou quando as condições de instalação de um sistema de medição convencional em tubulação não são viáveis no local.
Para projetos de tratamento de água DN500, se utilizado para medição preliminar ou controle de processo da captação de água bruta, o medidor de vazão magnético de inserção é uma opção econômica. Se utilizado para medição em fábrica ou transferência de água tratada para o comércio, recomenda-se o uso de um medidor de vazão de tubulação.
O grau de proteção (IP) indica a capacidade do dispositivo de proteger contra a intrusão de objetos sólidos e líquidos estranhos. Os medidores de vazão em estações de tratamento de água geralmente são instalados ao ar livre, em valas de tubulação ou poços de medição subterrâneos, em ambientes úmidos e podem até ficar submersos em água por um curto período de tempo.
IP65: À prova de poeira e resistente a respingos de água. Adequado para ambientes externos em geral, mas não para imersão prolongada.
IP67: À prova de poeira e pode ser imerso em água por um curto período de tempo (1 metro de profundidade, 30 minutos). Adequado para instalação em fossas ou poços de superfície propensos ao acúmulo de água.
IP68: À prova de poeira e capaz de imersão prolongada em água. Adequado para situações que exigem imersão completa em trabalhos subaquáticos, como instalações submersas ou tubulações subaquáticas.
Para projetos no Oriente Médio, Sudeste Asiático e outras regiões, onde as tempestades são frequentes no verão e o nível do lençol freático é alto, recomenda-se que o nível de proteção do sensor não seja inferior a IP68 e que o conversor (cabeçote do medidor) atinja, no mínimo, IP67. Quando instalados separadamente, o sensor magnético de fluxo de água pode ser imerso em água por longos períodos, enquanto o conversor deve ser instalado em uma sala de controle relativamente seca.
O preço é influenciado por diversos fatores, incluindo a marca do medidor de vazão, o formato (de inserção ou em linha), o material do revestimento, o material do eletrodo, a proteção contra entrada de água e poeira e se é necessária instalação separada. De modo geral, o preço de um medidor de vazão eletromagnético de inserção é cerca de 30% a 50% do preço de um medidor de vazão de tubulação. Para o modelo em linha DN500, são utilizados eletrodos de aço inoxidável 316L e revestimento de borracha, e o preço geralmente varia a partir de US$ 1800 no site silverinstruments.com , dependendo da marca e dos requisitos técnicos.

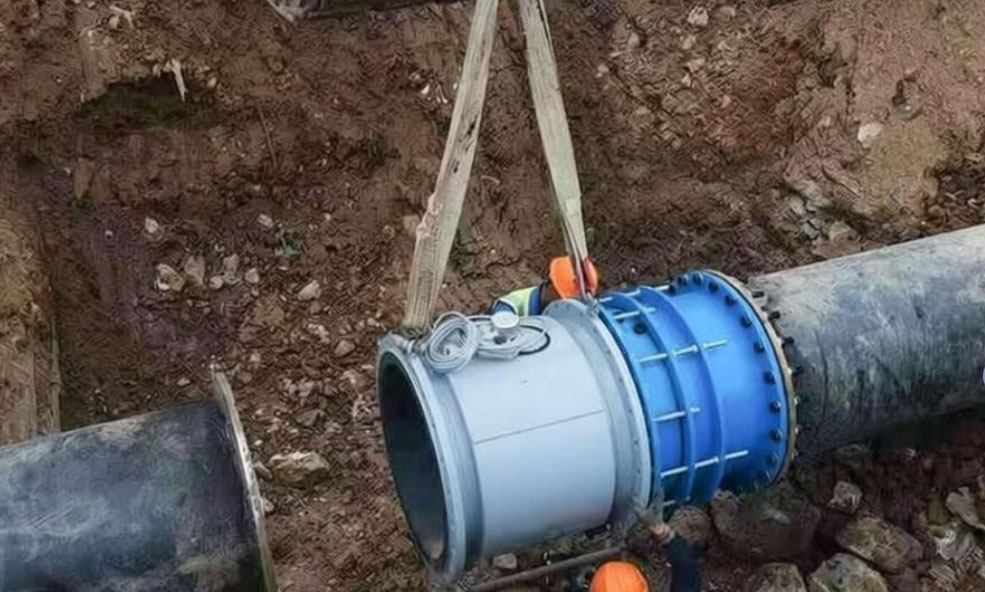

A instalação de um medidor de vazão eletromagnético do tipo embutido requer o corte da tubulação, a soldagem de flanges ou a conexão de tubos curtos, o que exige o fechamento e esvaziamento da tubulação, além do uso de equipamentos de elevação (o medidor de vazão magnético DN500 é pesado) para içamento. O aterramento e a fiação são necessários após a instalação. Todo o processo requer mão de obra especializada. O medidor de vazão eletromagnético plug-in é relativamente simples e pode ser instalado sob pressão com ferramentas específicas, sem a necessidade de interromper o abastecimento de água. O tempo de instalação é curto; geralmente, duas pessoas conseguem concluí-la em meio dia. No geral, a instalação do medidor de vazão plug-in é mais simples, enquanto a instalação na tubulação é mais complexa.
A precisão do medidor de vazão eletromagnético de tubulação é geralmente de ± 0,5% ou ± 0,2%, adequada para liquidação de transações e controle preciso. A precisão do medidor de vazão do tipo de inserção é geralmente de ± 1,0% a ± 2,0%, adequada para monitoramento de processos, análise de tendências ou situações sem fins comerciais. Em aplicações práticas, se o comprimento do trecho reto da tubulação no local for insuficiente ou a distribuição da velocidade do fluido for irregular, o erro real do medidor do tipo de inserção pode aumentar ainda mais. Portanto, em situações onde é necessária uma medição de alta precisão, o medidor do tipo de inserção não deve ser usado em vez do medidor do tipo de tubulação.
Os medidores de vazão magnéticos têm requisitos quanto ao comprimento dos trechos retos de tubulação a montante e a jusante. Em geral, um trecho reto com diâmetro de pelo menos 5 vezes o da tubulação principal é necessário a montante, e um trecho reto com diâmetro de pelo menos 3 vezes o da tubulação principal é necessário a jusante. Para um medidor de água DN500, isso significa que um trecho reto de aproximadamente 2,5 metros é necessário a montante e cerca de 1,5 metros a jusante. Se houver curvas, válvulas ou bombas a montante, o comprimento do trecho reto deve ser aumentado para 10 vezes o diâmetro. Os medidores de vazão de inserção DN500 têm requisitos ainda maiores para os trechos retos de tubulação, normalmente exigindo 10 vezes o diâmetro a montante e 5 vezes o diâmetro a jusante.

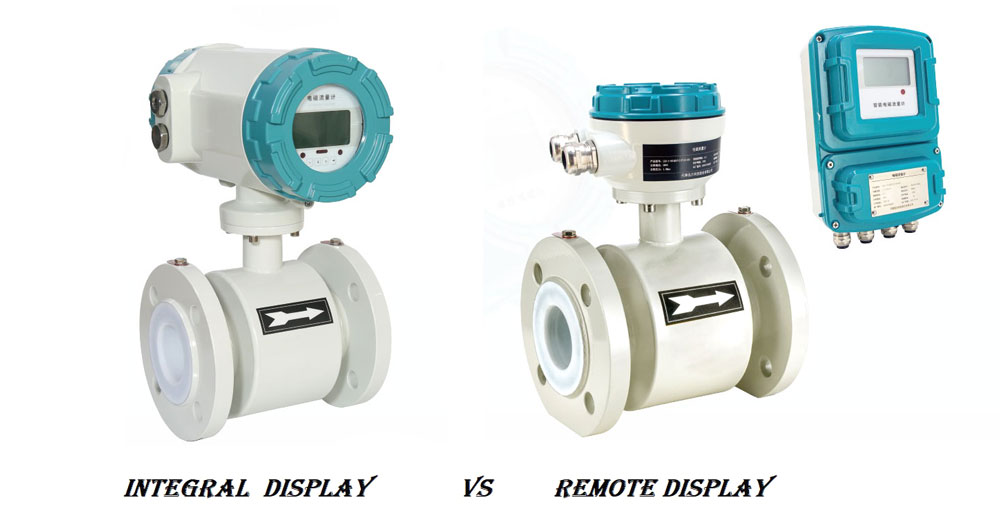

A instalação integrada refere-se à instalação direta do conversor (ou display) no sensor de vazão de água, com estrutura compacta, baixo custo e adequada para locais com temperatura ambiente adequada, baixa vibração e operação de fácil leitura. A instalação remota do medidor de vazão magnético separa o conversor e o sensor, conectando-os por meio de cabos, instalando o sensor na tubulação e o conversor na sala de controle ou caixa de proteção. Quando a temperatura ambiente no local for muito alta ou muito baixa (ultrapassando a faixa de -20 °C a 60 °C), a umidade for alta, a vibração for severa ou o local de instalação for de difícil acesso, recomenda-se a escolha de um modelo dividido. Em projetos de tratamento de água, quando instalados ao ar livre e durante altas temperaturas no verão, o modelo dividido é mais confiável.

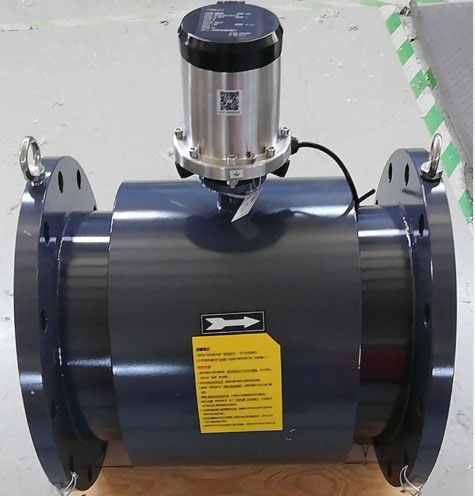

Os métodos comuns de alimentação para medidores de vazão eletromagnéticos são corrente contínua (CC) de 24 V ou corrente alternada (CA) de 220 V. No entanto, a silverinstruments.com também oferece medidores de vazão de água alimentados por bateria . Para projetos de exportação, especialmente no Oriente Médio e na África, os clientes tendem a preferir 24 V CC para uma alimentação unificada com os sistemas de controle. O sinal de saída dos transmissores de vazão magnéticos normalmente inclui saída analógica de 4-20 mA (com protocolo HART), saída de pulso ou frequência e comunicação RS485 MODBUS. Em projetos de tratamento de água, recomenda-se fornecer pelo menos saídas de 4-20 mA e de pulso para atender aos requisitos de exibição de vazão e aquisição de vazão total.
