Medidor de vazão de óleo hidráulico digital

Quando falamos sobre medidor de vazão digital para óleo hidráulico , geralmente nos referimos a medidor de vazão digital de turbina, medidor de vazão de engrenagem oval e medidor de vazão Coriolis.

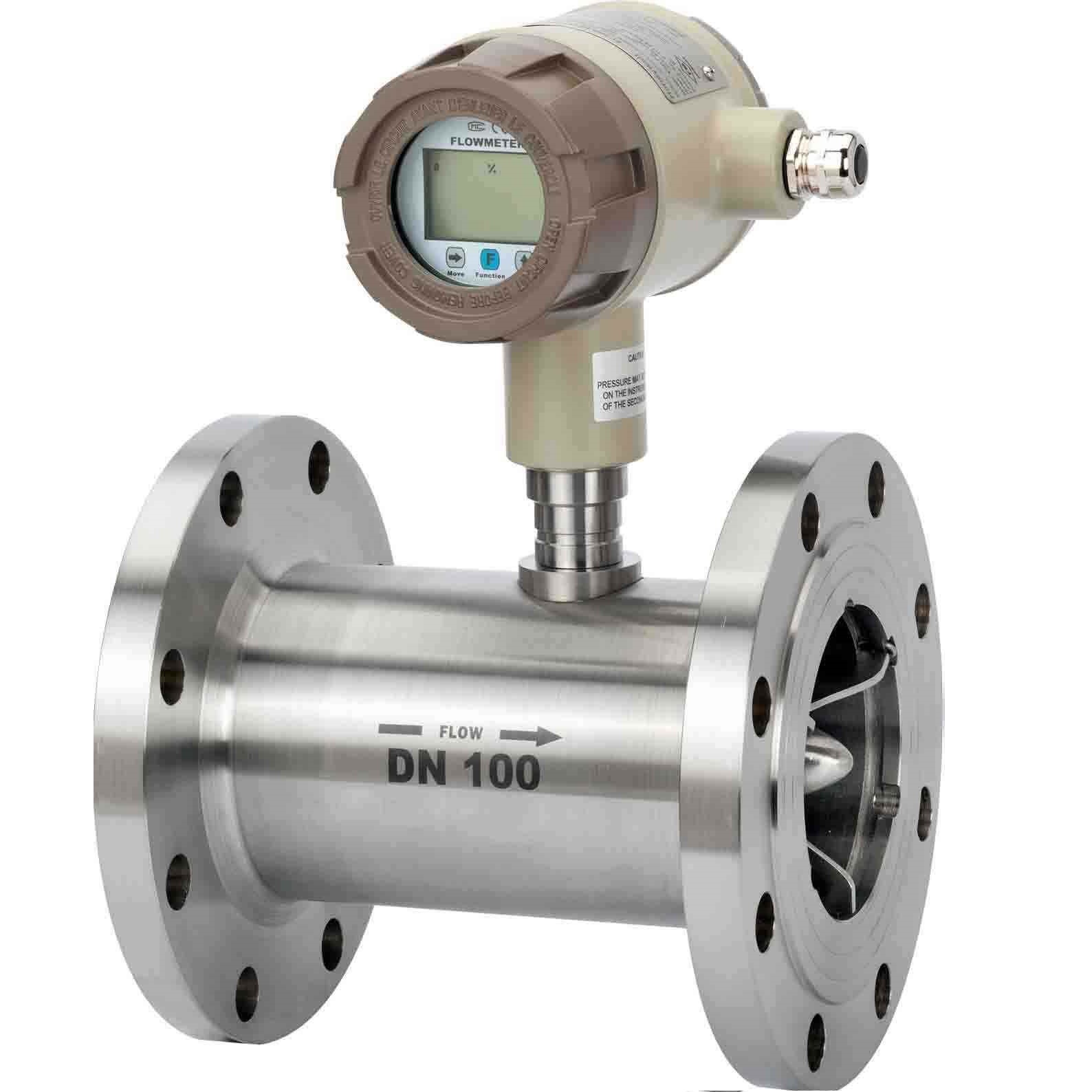

Medidor de vazão digital de turbina para óleo hidráulico

Um medidor de vazão de turbina é um tipo de medidor digital de vazão de óleo usado para gerar sinais elétricos por meio de turbinas. Consiste em turbinas que, quando o fluido passa por elas, giram a uma velocidade angular que depende da vazão do fluido. Essa velocidade angular das turbinas aciona o rotor, fazendo com que ele também tenha uma velocidade angular. A velocidade angular depende do raio das turbinas no rotor. Classicamente, o rotor é a única parte que possui os movimentos no medidor de vazão.

A velocidade angular causada pela rotação das turbinas faz com que o rotor gere sinais elétricos, que são majoritariamente de corrente alternada. A frequência dos sinais elétricos é diretamente proporcional à vazão do líquido.

Características do medidor de vazão digital de turbina para óleo hidráulico

• -O nível de precisão é normalmente bom e também o preço econômico é amigável, é um medidor de vazão de óleo de baixo custo
• - Os medidores de vazão de turbina não são muito afetados por altas pressões e temperaturas porque foram projetados para operar em uma ampla faixa de pressões e temperaturas.
• -A instalação e a manutenção são fáceis e baratas.
• -não aplicável em líquidos corrosivos e corrosivos, mas ainda adequado para óleo hidráulico
• -Display eletrônico para mostrar a vazão de óleo e o fluxo total, padrão com saída de 4-20 mA
• -Opção com protocolo MODBUS ou Hart para medidor de vazão de turbina líquida

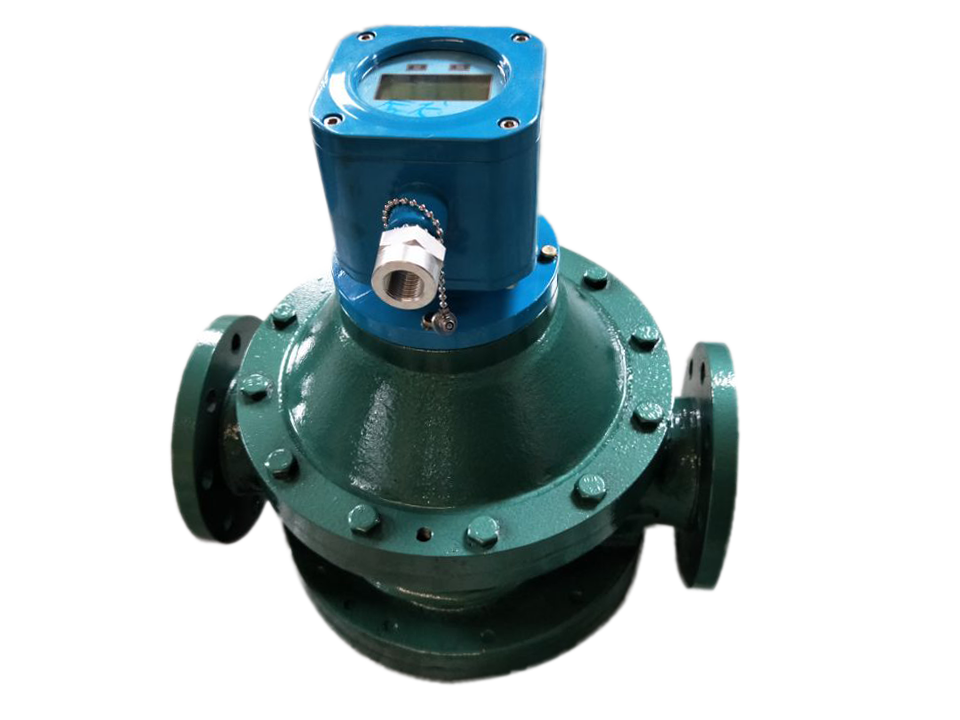

Medidores digitais de engrenagens ovais para medição de vazão de óleo hidráulico

O medidor de vazão de engrenagem oval é um medidor digital de vazão de óleo que utiliza medidores de volume de deslocamento positivo para transportar volumes definidos para as câmaras de medição. Ele contém duas engrenagens ovais dentadas que geralmente são acionadas pelo fluxo do fluido, fazendo com que se engrenem entre si. A rotação das duas engrenagens ovais depende da quantidade de fluido que passa pelo medidor. Portanto, a rotação das duas engrenagens ovais é diretamente proporcional à quantidade de volume que passa pelo medidor. O sensor de vazão de engrenagem oval pode ser mecânico, mas também pode ser desenvolvido para um medidor de vazão digital com transmissor de vazão.

Os transmissores de fluxo de engrenagens ovais são projetados para produzir o melhor desempenho com o mínimo custo de produção.

Características dos medidores de engrenagem oval para óleo hidráulico

• - O condicionamento de fluxo não é necessário, pois funciona com a quantidade de fluido no medidor, portanto, não é necessária tubulação reta durante a instalação
• - Tem a capacidade de trabalhar com líquidos viscosos. Isso porque não considera a vazão, mas sim a quantidade de fluido.
• - Medidores de vazão de alta resistência para medição de óleo hidráulico com alta precisão
• - Transmissor de fluxo de engrenagem oval com display digital, também saída de 4-20 mA ou pulso
• -Opção com MODBUS para medidor de vazão digital de engrenagem oval

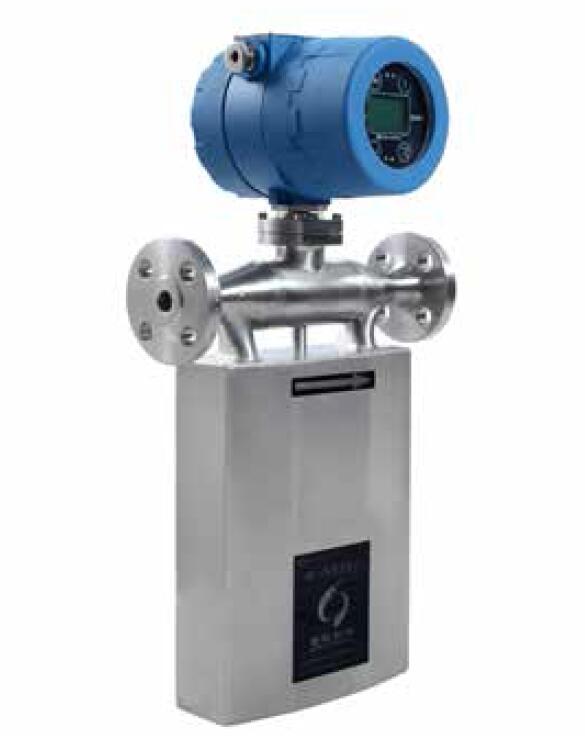

Medidores de vazão Coriolis para medição de vazão mássica de óleo hidráulico

Este é um medidor digital de vazão de óleo que causa artificialmente a aceleração de Coriolis no fluxo e, ao detectar o momento angular adquirido, mede o fluxo de massa. Ao girar um tubo contendo líquido em um ponto, a força de inércia é gerada pelo fluido, sempre em ângulo reto com a direção do fluxo.

O fluido que flui em um tubo geralmente é submetido à aceleração de Coriolis, que causa a rotação dos tubos.

Características dos medidores de vazão Coriolis para medição de óleo hidráulico

• -É capaz de medir o fluxo de massa de óleo hidráulico
• -A resposta de velocidade é sempre alta.
• - Medidor de vazão de óleo hidráulico digital de alta precisão, que atinge 0,1~0,2%
• -Possui capacidade de medir também a densidade do óleo hidráulico
• -É altamente afetado por qualquer tipo de vibração.
• -Possui grande perda de pressão.
